المروحة (الدافع) هي الجزء الأكثر أهمية في أي نظام من أنظمة التوربينات من منظور ديناميكا الموائع. ينقل هذا المكون المعقد بمظهره الخادع الطاقة من المحرك إلى المائع، ويولد التدفق الحرج والضغط والفراغ اللازمين في تطبيقات تتراوح من المحركات النفاثة إلى أجهزة التنفس الصناعي. يعتمد أداء النظام بأكمله على الدقة الهندسية المرتبطة به، وجودة السطح، والأداء الهيكلي للمروحة. هذا التحدي هو ما يجعل تصنيع المراوح أحد أصعب مجالات التصنيع، وبالتالي أصبحت المعالجة بخمسة محاور (5-axis) التقنية المفضلة.
لم يعد الابتعاد عن الطرق التقليدية أو حتى المعالجة التقليدية ثلاثية المحاور أمرًا اختياريًا لإنتاج مراوح عالية الأداء. الغرض من هذه المدونة هو شرح التحديات الهندسية، والفوائد التجارية، والحاجة التي يفرضها السوق للاستفادة من تقنية التحكم الرقمي بخمسة محاور (5-axis CNC) لإنتاج أجزاء مراوح عالية الدقة باستخدام التصنيع باستخدام الحاسب الآلي.
من منظور هندسي، تعتبر المروحة كابوسًا للمهندسين، حيث تمثل صعوبة في الوصول إليها وتعقيدًا في تصميمها. بشكل أكثر تحديدًا، يتشابك تصميم المروحة مع:
الأسطح حرة الشكل المعقدة: تُصمم عادةً بانحناءات مركبة معقدة (أشكال هوائية) لتعزيز تدفق المائع وتقليل فقدان الطاقة.
المناطق المسحوبة والتي يصعب الوصول إليها: القنوات بين الشفرات طويلة وضيقة وغالبًا ما تحتوي على سحوبات حافية، وكلها مناطق يصعب الوصول إليها باستخدام الأدوات التقليدية على آلة ثلاثية المحاور.
الجدران الرقيقة: في كثير من الحالات، تُصنع الشفرات رقيقة جدًا لتقليل الوزن والقصور الذاتي. وهذا يخلق تحديات تتعلق بالاهتزاز والانحراف أثناء تصنيع الشفرات.
التفاوتات الشديدة وجودة السطح: يمكن للانحرافات الصغيرة نسبيًا في الهندسة المصممة أو جودة السطح أن تبدأ ظاهرة التكهف والاضطراب، مما يقلل الأداء وقد يؤدي إلى الفشل.
تحتاج تقنيات التصنيع التقليدية إلى العديد من الإعدادات والتثبيتات لالتقاط جميع الزوايا المطلوبة. كل إعداد يقدم خطأ محتملاً يؤدي إلى عدم المحاذاة، وفي النهاية تراكم التفاوتات مما قد يدمر الكفاءة أو يجعل الأجزاء غير صالحة للاستخدام في بعض الحالات.
أخيرًا، يقدم ملخص عملي لكل من فوائد التصنيع المتزامن بخمسة محاور حلاً لهذه المشكلات. يمكن لآلة التحكم الرقمي بخمسة محاور (5-axis CNC) تحريك الجزء في ثلاثة محاور خطية (X، Y، Z) ومحورين دورانيين (A و B) في وقت واحد. عند هذه النقطة، يصبح التصنيع باستخدام الحاسب الآلي للمراوح المعقدة تجربة مختلفة تمامًا.
الميزة الأكثر أهمية لـ تصنيع المراوح فائقة الدقة هي القدرة على معالجة الجزء بأكمله في تثبيت واحد. يمكن للآلة وضع الفراغ المروحي بشكل فريد عند أفضل زاوية للحفاظ على عمودية أداة القطع مع سطح الشفرة المعقد. استخدام إعداد واحد يلغي تراكم الإعدادات ويحقق محاذاة مثالية للمحور، الشفرات، والغطاء (إن وجد) - وهذا هو مفتاح تصنيع المراوح الدقيقة.
يسمح استخدام المحاور الدورانية بإمالة الجزء بحيث يمكن إدخال أداة قطع أقصر للوصول إلى الممرات الضيقة والعميقة بين الشفرات. استخدام أداة أقصر يؤدي إلى تحسن كبير في الصلابة وبالتالي يزيل الاهتزاز (الارتعاش). هذا مهم جدًا من أجل:
تصنيع شفرات المروحة رقيقة الجدران دون ثنيها والحفاظ على المطابقة البعدية.
إنتاج جودة سطح عالية على أشكال الشفرات، وهو أمر مهم للكفاءة الهيدروديناميكية والديناميكية الهوائية.
يسمح الكنتوري المعقد بخمسة محاور للأداة بالحصول على حمل رقاقة ثابت وأفضل ظروف قطع، مما يطيل عمر الأداة مع نتائج متسقة طوال عملية التشغيل.

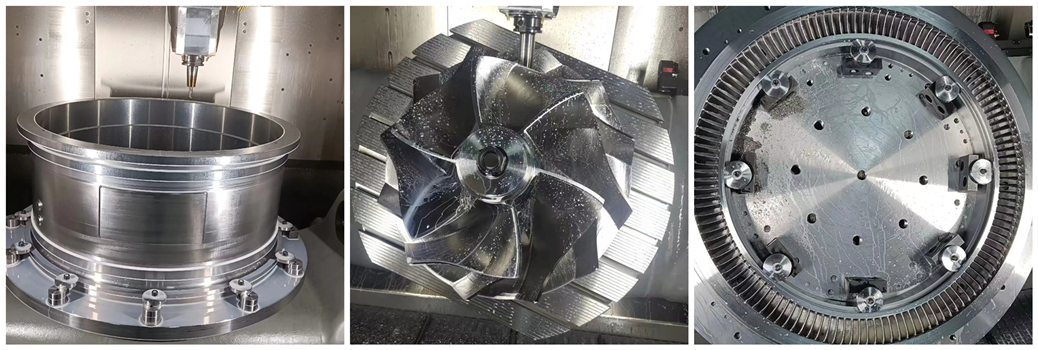

سواء كانت مروحة توربينية لمحرك صاروخي مصنوعة من سبيكة فائقة مقاومة للحرارة مثل Inconel، أو عجلة ضاغط لشاحن توربيني للسيارات مصنوعة من ألومنيوم عالي القوة، أو مروحة جهاز طبي مصنوعة من التيتانيوم المتوافق حيويًا، يمكن لآلة 5-axis CNC فعل كل شيء. نفس الآلة التي تقوم بعمليات الخشونة مع القطع العنيف للمواد يمكنها أيضًا أداء تمريرات التشطيب الدقيقة والحساسة، مما يتيح مرونة لا تصدق لتصنيع المراوح المخصصة.
الاستثمار في تصنيع المراوح بخمسة محاور ليس مجرد خيار هندسي، بل يمكن أن يصبح قرارًا تجاريًا.
انخفاض التكلفة الإجمالية للملكية (TCO): قد يكون سعر شراء آلة 5-axis أعلى، لكنها تقلل تكاليف العمالة (إعدادات أقل)، وتكاليف الخردة (دقة أفضل)، والمعالجة الثانوية (غالبًا طرق "مكتملة في خطوة واحدة"). تقلل هذه العوامل بشكل كبير تكلفة الجزء في التصنيع الدقيق عالي الحجم.
تقليل وقت الوصول إلى السوق: يمكن للتصنيع بخمسة محاور تقليل المهلة الزمنية للإنتاج بفضل القدرة على الإعداد الواحد. تسمح هذه الميزة الخفية للشركات بتطوير واختبار التصاميم بشكل أسرع، وفي النهاية تقديم المنتجات إلى السوق بشكل أسرع - وهذا مهم بشكل خاص في أسواق السيارات والفضاء.
تمكين تصاميم جديدة: يفتح التصنيع بخمسة محاور إمكانيات جديدة للمهندسين لتصميم مراوح بهندسة معقدة وعالية الكفاءة كانت تعتبر مستحيلة في السابق أو يمكن تصنيعها فقط بتكاليف باهظة. وهذا يؤدي إلى ابتكار المنتجات لتحقيق ميزة تنافسية.
تبسيط سلسلة التوريد وزيادة اليقين: باستخدام شركة مصنعة متخصصة في مراوح CNC، تستفيد من مصدر موثوق للأجزاء الحرجة. هذا يقلل من تعقيد سلسلة التوريد ويقلل من المخاطر. ناهيك عن الجودة العالية والتسليم في الوقت المحدد للأجزاء.
هناك العديد من الصناعات عالية المخاطر التي تستخدم المراوح عالية الأداء المصنعة لتطبيقات عالية الأداء.
الفضاء والدفاع: تستخدم هذه الصناعة مكونات التوربينات كأجزاء للمحركات النفاثة، ووحدات الطاقة المساعدة (APUs)، وأنظمة التحكم البيئي، إلخ. يجب أن تعمل مراوح الفضاء في ظروف إجهاد ودرجات حرارة عالية، وبالتالي تتطلب تفاوتات تصنيع مثالية من مواد غريبة.
السيارات ورياضة المحركات: تُستخدم المراوح في عجلات ضاغط الشاحن التوربيني التي تعزز أداء المحرك وأيضًا كمضخات سائل تبريد في السيارات الكهربائية. يجب أن تعمل هذه المراوح تحت سرعات عالية، وبالتالي تتطلب تصنيع مراوح عالي السرعة للحفاظ على التوازن والعمر الافتراضي.
الطب وعلوم الحياة: تُستخدم المراوح في أجهزة التنفس الصناعي، وآلات غسيل الكلى، ومضخات الدم. تتطلب هذه الأجهزة الطبية مراوح مصنعة بدقة من مواد متوافقة حيويًا، وتتطلب جودة سطح جيدة جدًا لتقليل نمو البكتيريا، والأهم من ذلك، تتطلب وظائف تعمل في كل مرة دون فشل.
أنظمة في النفط والغاز، والمعالجة الكيميائية، وتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC) تُصنع قوية وفعالة ولتدوم طويلاً، ولخلق مسار أكثر أمانًا لتصنيع المراوح.

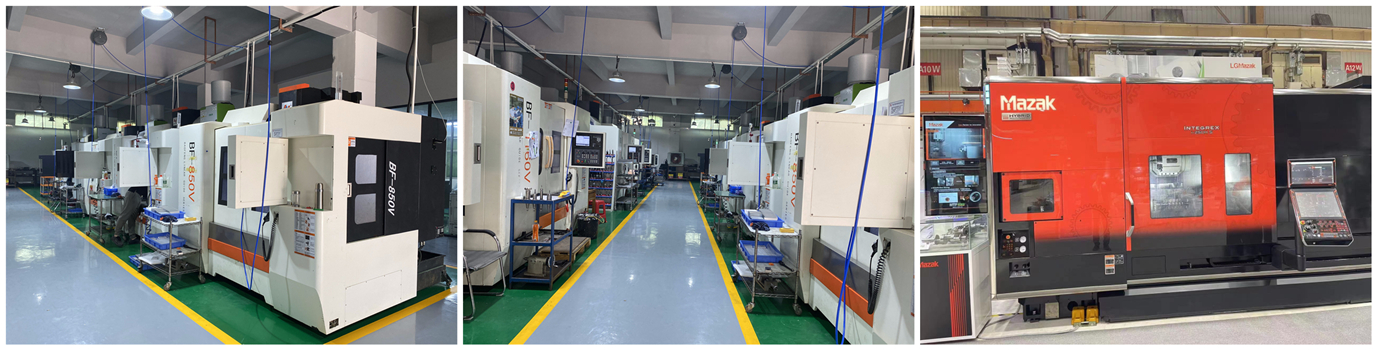

ليست كل ورشة تصنيع مجهزة لتنفيذ خطط تصنيع المروحة بفعالية. بعض النقاط التي يجب مراعاتها عند اختيار الشركة المصنعة لك.
قدرة متقدمة على التصنيع بخمسة محاور: سجل حافل في إنتاج الأشكال حرة الشكل المعقدة.
الخبرة الهندسية: المهندسون ذوو المعرفة بديناميكا الموائع أمر بالغ الأهمية لتقديم مدخلات وإرشادات التصميم من أجل التصنيع (DFM) لتمكين تصميم المروحة الخاص بك من أن يكون محسنًا من حيث الأداء وقابلية التصنيع.
مراقبة الجودة الرسمية: بدون الفحص أثناء العملية ومعدات القياس كاملة الميزات (آلات القياس ثلاثية الأبعاد CMMs)، سيكون من الصعب التحقق من أن كل بُعد حرج على شفراتك ودواراتك المصنعة بدقة هو دقيق بالفعل.
مكن تطوير تقنية CNC بخمسة محاور من تطور المراوح من أنواع عجلات المجداف البسيطة إلى مكونات هوائية عالية التطور. الانتقال من تصنيع المراوح بخمسة محاور كمجال خبرة إلى المعيار لإنتاج المكونات عالية القيمة والموثوقة المتوقعة من تكنولوجيا اليوم هو أمر فريد من نوعه. هذه هي العملية الوحيدة القادرة على تحويل تطلعات التصميم الهندسية السامية إلى واقع تصنيع تجاري.
هل تقوم بتصميم أحدث تقنيات التوربينات وأفضلها؟ اتصل بـ Falcon CNC Swiss لترى كيف يمكن لعملية التصنيع الدقيق بخمسة محاور لدينا أن تحرك منتجات المراوح والدوارات الحالية والمستقبلية بدقة وسرعة. احصل على عرض السعر اليوم وشاهد الفرق الذي تصنعه الخبرة.
