دفاعات مصنعة باستخدام ماكينات CNC ذات 5 محاور: المواد، العملية وكيفية اختيار المورد

مقدمة: ما هي طرق تصميم المراوح الدافعة؟

إذا سبق لك أن نظرت إلى مروحة دافعة - داخل شاحن توربيني أو في مضخة أو ضاغط - فربما تساءلت كيف يتم تصنيع تلك الشفرات المنحنية الصغيرة بدقة. المراوح الدافعة صعبة المعالجة. فهي تحتوي على مساحات ضيقة ومنحنيات، ومن المتوقع أن تدور بسرعات عالية دون اهتزاز أو كسر. فما هي طرق تصميم المراوح الدافعة؟

الأكثر شيوعًا:

• الصب: صب المعدن السائل في قالب. جيد للإنتاج الكمي، لكنه يفتح المجال للمسامية وتشطيب سطحي غير متسق. التجميع الملحوم: تصميم الشفرات بشكل منفصل ولحامها على المحور. أرخص، لكنه أضعف وأقل دقة.

• التشغيل باستخدام الحاسب الآلي (CNC): تصنيع القطعة بالكامل من كتلة من المواد. هذا هو المعيار لتطبيقات الأداء العالي. سيركز هذا الدليل على المراوح الدافعة المشغّلة آليًا: لماذا هي أفضل، وكيف يتم تصنيعها، وما الذي تبحث عنه في شركة تشغيل المراوح الدافعة.

ما هي أفضل مادة للمروحة الدافعة؟

تعتمد الإجابة على ما تحتاج المروحة الدافعة للقيام به. تتطلب التطبيقات المختلفة مواد مختلفة. فيما يلي تفصيل:

عند العمل مع مورد موثوق لتشغيل المراوح الدافعة، سيساعدونك في مطابقة المادة مع ظروف التشغيل الخاصة بك - درجة الحرارة والضغط ونوع السائل ومتطلبات السرعة. استكشف المزيد من المعلومات حول مواد تشغيل المراوح الدافعة متعددة المحاور →

كم من الوقت يستغرق تشغيل مروحة دافعة؟

هذا سؤال متكرر نستقبله من المهندسين. الحقيقة الصارخة؟ الأمر يختلف حقًا اعتمادًا على التعقيد والحجم والمادة. لكن إليك تقديرًا واقعيًا تقريبيًا:

عوامل أخرى تؤثر على المهلة الزمنية:

• البرمجة: يمكن أن تستغرق مسارات الأدوات المعقدة ذات 5 محاور يومًا كاملاً أو أكثر اعتمادًا على مستوى محاكاة لعبة الفيديو التي تطلبها لجعل والدتك فخورة.

• الإعداد: تثبيت المروحة الدافعة، خاصة المغلقة منها، ليس بالأمر الهين.

• الفحص: غالبًا ما تتطلب المراوح الدافعة فحصًا بآلة القياس ثلاثية الأبعاد (CMM) وموازنة ديناميكية، وكلها تستغرق وقتًا.

بالنسبة للمراوح الدافعة المخصصة، خطط لمدة 2 إلى 4 أسابيع من الطلب إلى التسليم للأجزاء المعقدة. يمكن شحن الأجزاء البسيطة المصنوعة من الألمنيوم أحيانًا في غضون 1 إلى 2 أسبوع.

ما هو التفريز بأربعة محاور؟ ولماذا هو مهم للمراوح الدافعة؟

قبل أن نتحدث عن 5 محاور، دعنا نفهم التفريز بأربعة محاور.

في التفريز الأساسي بثلاثة محاور، تتحرك أداة القطع في ثلاثة اتجاهات: X (يسار-يمين)، Y (أمام-خلف)، و Z (أعلى-أسفل). تظل القطعة ثابتة. هذا يعمل للأشكال البسيطة، ولكن بالنسبة للمراوح الدافعة ذات الشفرات المنحنية، فإن 3 محاور لها حدود.

التفريز بأربعة محاور يضيف محورًا دوارًا (يسمى عادةً المحور A) يقوم بتدوير القطعة. يسمح هذا للماكينة بالوصول إلى الميزات على جوانب متعددة دون إعادة وضع القطعة يدويًا. إنها خطوة كبيرة للأمام من 3 محاور، ولكن لا تزال لها حدود عندما يتعلق الأمر بالتقطيعات السفلية المعقدة وأسطح الشفرات.

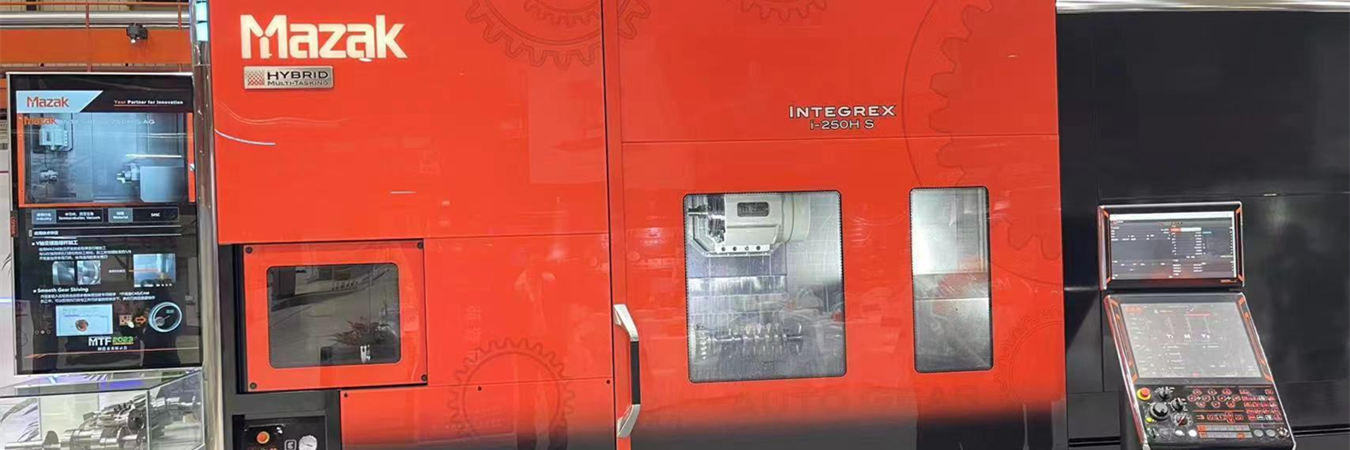

بالنسبة للمراوح الدافعة، فإن 5 محاور هو المغير الحقيقي للعبة. إليك السبب:

• التفريز بخمسة محاور يضيف محورًا دوارًا ثانيًا، مما يسمح للأداة بالاقتراب من القطعة من أي زاوية تقريبًا.

• هذا يعني أن القاطع يمكنه متابعة المنحنى الطبيعي لسطح الشفرة، والحفاظ على تلامس مستمر والحصول على تشطيب سطحي أفضل.

• كما أنه يلغي الحاجة إلى إعدادات إضافية مما يحسن الدقة ويقلل المهلة الزمنية.

عندما ترى ذكر تشغيل المراوح الدافعة متعدد المحاور، فإنه يعني عادةً 5 محاور. هذا هو المعيار لمراوح الشواحن التوربينية عالية الأداء، ومراوح الضواغط، ومكونات التوربينات الفضائية.

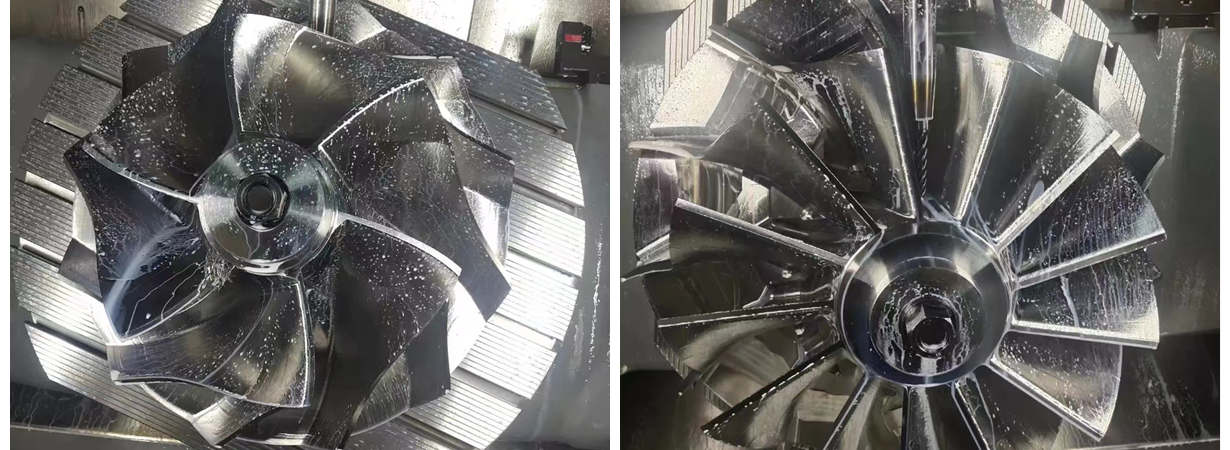

عملية تفريز المروحة الدافعة: ما تتضمنه

دعنا نلقي نظرة فاحصة على كيفية تصنيع مروحة دافعة مخصصة، من كتلة معدنية إلى جزء نهائي.

الخطوة 1: البرمجة (CAM)

هنا يحدث السحر. يتطلب تفريز المراوح الدافعة برنامج CAM (التصنيع بمساعدة الحاسوب) متخصصًا يقوم بتوليد مسارات أدوات فعالة لجميع هندسة الشفرات المعقدة. يقوم المبرمج بـ:

• تحديد أسطح الشفرات باستخدام نموذجك ثلاثي الأبعاد

• اختيار أداة القطع المناسبة للمهمة (عادةً ما يتم استخدام مطحنة نهاية كروية لأسطح الشفرات)

• إنشاء تمريرات خشنة لإزالة معظم المواد

• إنشاء تمريرات تشطيب للشفرات والمحور

التحقق من صحة العملية بأكملها من أجل تشغيل خالٍ من التصادم باستخدام المحاكاة.

الخطوة 2: التشغيل الخشن

تزيل الماكينة الجزء الأكبر من المواد لتشكيل شكل تقريبي قريب جدًا من الأبعاد النهائية. بالنسبة لتشغيل المروحة الدافعة من الألمنيوم، يمكن إجراء التشغيل الخشن بسرعة إلى حد ما. تشغيل المروحة الدافعة من الفولاذ المقاوم للصدأ أو التيتانيوم أبطأ قليلاً مع مزيد من تآكل الأدوات الذي يجب التحكم فيه.

الخطوة 3: التشغيل شبه النهائي والتشطيب

هنا يتم تحقيق الدقة. تتبع أداة الماكينة مسارات الأدوات المعقدة التي تشكل شكل الشفرات بالهندسة الدقيقة. بالنسبة لتشغيل مروحة الشاحن التوربيني الدافعة (أو تشغيل مروحة الضاغط الدافعة)، فإن تشطيب أسطح الشفرات هو معلمة تحكم حاسمة؛ فالشفرات الخشنة تخلق اضطرابًا، مما يقلل الكفاءة. سيتم مراقبة جميع تشطيبات الأسطح ونصف القطر بعناية.

الخطوة 4: الفحص

يتم قياس المراوح الدافعة النهائية باستخدام آلة القياس ثلاثية الأبعاد (CMM) وفقًا للمعايير التالية:

• ملامح الشفرات مقابل نموذج CAD

• أبعاد المحور

• تمركز التجويف

• سُمك الشفرة.

الخطوة 5: الموازنة الديناميكية

تم تصميم المراوح الدافعة للدوران بسرعات عالية، تصل أحيانًا إلى عشرات الآلاف من دورات في الدقيقة، وحتى أي خلل بسيط سيسبب اهتزازًا وضوضاء وفشلًا مبكرًا. بعد التشغيل، يتم موازنة المراوح الدافعة ديناميكيًا لإنتاج منتج مثالي قدر الإمكان. هذه العملية ضرورية عندما يتعلق الأمر بتشغيل مروحة الشاحن التوربيني الدافعة .author-profile { display: flex; max-width: 800px; margin: 0 auto; padding: 24px; background-color: #f9f9f9; border-radius: 12px; box-shadow: 0 2px 10px rgba(0, 0, 0, 0.1); gap: 24px; align-items: center; margin-top:30px; } /* 头像容器样式 */ .author-avatar-container { flex-shrink: 0; width: 120px; height: 120px; } .author-avatar { width: 100%; height: 100%; border-radius: 50%; object-fit: cover; border: 3px solid #fff; box-shadow: 0 4px 8px rgba(0, 0, 0, 0.1); } .author-info { flex: 1; } .author-name { margin: 0 0 12px 0; font-size: 24px; color: #333; font-weight: 600; } .author-bio { margin: 0; font-size: 16px; line-height: 1.6; color: #666; } .author-bio p{ font-size: 16px !important; line-height: 1.6; color: #666; } .author-bio ul li{ margin-bottom:0; } @media (max-width: 600px) { .author-profile { flex-direction: column; text-align: center; padding: 20px; } .author-avatar-container { margin-bottom: 16px; } }
