إن الاعتماد المتزايد على تكنولوجيا الطائرات بدون طيار الصناعية يؤثر على صناعات مختلفة في جميع أنحاء العالم، بدءًا من الزراعة وحتى الدفاع. ومع ذلك، فإن وراء كل طائرة بدون طيار (UAV) رشيقة ومتينة وعالية الكفاءة، يكمن أساس من الأجزاء المصنعة بدقة متناهية. الفرق بين النموذج الأولي والطائرة بدون طيار الصناعية المتينة والموثوقة والمخصصة للإنتاج الضخم يعتمد بشكل ثابت على مبادئ التصميم من أجل التصنيع (DFM) بالإضافة إلى الشراكات مع مصنعي قطع غيار الطائرات بدون طيار الخبراء. في هذه المناقشة، سننظر في كيفية تضافر أفضل المصممين، والتصنيع المتقدم، والقدرات المثبتة لخلق الجيل التالي من الطائرات بدون طيار.
التصميم من أجل التصنيع (DFM) هو الممارسة الهندسية لتصميم المنتجات بطريقة تجعل تصنيعها أكثر فعالية من حيث التكلفة. في حالة تطبيقات الطائرات بدون طيار حيث يكون الأداء في غاية الأهمية، فإن DFM لا يخدم فقط كأداة لتوفير التكاليف، بل كأداة لتعزيز الأداء. يعمل مصنع قطع غيار الطائرات بدون طيار القادر مثل Falcon CNC Swiss مع فرق الهندسة في المراحل المبكرة جدًا من التصميم لتنفيذ مبادئ DFM:
اختيار المواد: يمكننا التوصية بالمواد المثلى التي توفر مزيجًا من القوة والوزن وقابلية التصنيع. على سبيل المثال، التحول من سبائك التيتانيوم الصعبة التصنيع إلى الألومنيوم عالي القوة 7075 لبعض الأجزاء الهيكلية غير الحيوية سيخفض التكلفة والمهلة الزمنية إلى مستويات لا تُذكر عمليًا، دون التأثير على أداء الطائرة بدون طيار.
بساطة التصميم: يمكن دائمًا تقريبًا إعادة تصميم الأجزاء المعقدة أحادية القطعة إلى تجميعات متعددة الأجزاء أبسط وأفضل تصنيعًا وأسهل في التشغيل الآلي والاستبدال والصيانة، مما يتجنب في كثير من الحالات التصنيع المعقد (والمكلف) باستخدام 5 محاور عندما يكون التصنيع البسيط باستخدام 3 محاور كافيًا.
توحيد الميزات: باستخدام أحجام أدوات قياسية للثقوب ونصف القطر والمسننات، يتم تجنب الحاجة إلى الأدوات المخصصة، وتقليل تكاليف الإنتاج وتحسين سرعة التصنيع بشكل ملحوظ.
التصميم من أجل العملية: من خلال فهم القيود والمزايا للتصنيع باستخدام الحاسب الآلي (CNC) ومخارط السويسرية، يمكننا التوصية بتعديلات في التصميم مثل الزوايا الصغيرة أو سمك الجدران التي ستنتج جودة وعائد أفضل للجزء النهائي.
من خلال مراعاة DFM، يمكن إنتاج التصميم النهائي لتحقيق الكفاءة بدلاً من الابتكار فقط.
يجلب تصنيع قطع الغيار الصناعية للطائرات بدون طيار معه مجموعة فريدة من المشكلات التي تميز الفرق بين التصنيع الهواة والتصنيع الاحترافي والموثوق.
ضرورة نسبة القوة إلى الوزن: كل غرام مهم في الطائرة بدون طيار. تكمن الصعوبة الأساسية في تصنيع أجزاء تمتلك خفة كبيرة في البناء مع قوة هيكلية كبيرة لتحمل تأثير الاهتزاز والاصطدام المحتمل وضغوط حمل الحمولة. يتطلب ذلك معرفة واسعة بالمواد بالإضافة إلى قدرة تصنيع مكثفة لتكون قادرة على إزالة كل ميكرون غير ضروري من المواد دون الإضرار ببنية الجزء المصنع.

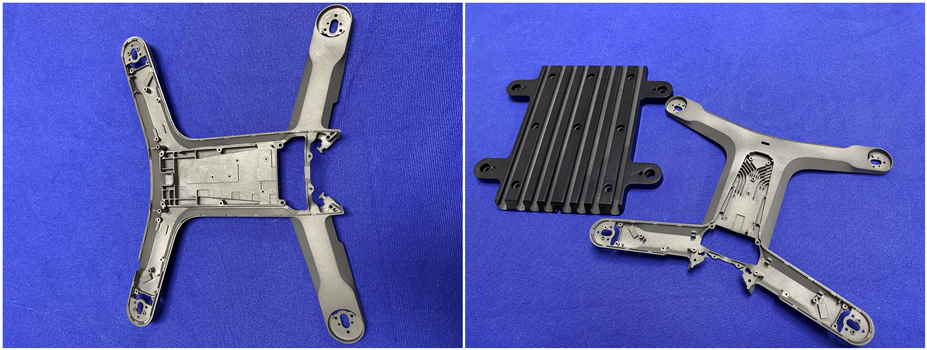

تعقيد الشكل والتفاوتات: تتطلب مكونات الطائرات بدون طيار بشكل عام، مثل حوامل المحركات وأقواس الأذرع وأغلفة أنظمة التحكم في الطيران، أشكالًا معقدة جدًا ذات جدران رقيقة وقنوات داخلية. مما يجعل الوصول إليها صعبًا والتصنيع مستحيلاً، مما يؤدي إلى الاحتفاظ بتفاوتات غالبًا ما تكون مطلوبة في حدود ±0.025 مم أو أقل للمحاذاة الصحيحة وتثبيط الاهتزاز والاستقرار النهائي أثناء الطيران.
معرفة المواد: تستخدم الطائرات بدون طيار مجموعة واسعة من المواد، بدءًا من الألومنيوم والتيتانيوم خفيفي الوزن، وصولاً إلى المواد المركبة المتقدمة واللدائن الهندسية. من الضروري أن يكون مصنع قطع غيار الطائرات بدون طيار الماهر على دراية كاملة بتصنيع هذه المواد المختلفة وأن يكون لديه فهم لكيفية تصرف كل منها أثناء عملية القطع أو التشكيل لتجنب أي ظهور للتشوه أو التصفيح أو تآكل الأداة.
قابلية التوسع الحجمي والاتساق: يجب أن يعمل التصميم الذي ينجح مع عشر وحدات بنفس الجودة إذا تم تصنيع عشرة آلاف منه. يعد الاتساق في الجودة والحجم والأداء في عمليات الإنتاج واسعة النطاق مشكلة كبيرة تتطلب حلها من خلال أنظمة فعالة لمراقبة الجودة وعمليات آلية.
الصلابة البيئية: تعمل الطائرات بدون طيار الصناعية في بيئات قاسية مثل تآكل المياه المالحة للأعمال البحرية، وتغيرات درجات الحرارة القصوى لرسم الخرائط، والتعرض المستمر للأشعة فوق البنفسجية. يجب تصنيع الأجزاء ومعالجتها بشكل عام (مثل الأنودة والتخميل) لهذه البيئات بطريقة متينة.
حاجة العميل الملحة: تم إعداد مشروع لطائرة بدون طيار، تم تطويرها للاستطلاع الطبوغرافي على ارتفاعات عالية، للعثور على محرك، كان أخف بكثير من الجزء المستخدم حاليًا من الشركة المصنعة للمعدات الأصلية (O.E.M.)، بالإضافة إلى امتلاكه قدرة أكبر على تحمل الاهتزاز، لحماية معدات LiDAR الحساسة.
المشكلة: كان جهاز التثبيت المصنوع من الألومنيوم الموجود ينتج اهتزازًا توافقيًا أدى، نتيجة لذلك، إلى إفساد بيانات المستشعر. كان المشروع يتطلب تقليل وزن الجزء بنسبة 30٪ باستخدام تخميد غير متجانس.
التصميم وفحص DFM: أوصى عالم المعادن بعد ذلك باستخدام سبائك المغنيسيوم (AZ31B) لقدرتها الكبيرة على التخميد، بالإضافة إلى وزنها المنخفض مقارنة بالألومنيوم. كما تم إعادة تصميم الحامل ليشمل هياكل شبكية في المناطق المحلية من الإجهاد غير الحيوي لتخفيف الوزن بشكل أكبر.
التصنيع الدقيق: تم الحصول على الشكل الصعب عن طريق التصنيع من كتلة صلبة من المغنيسيوم في مطاحن CNC ذات 5 محاور لدينا. تطلب ذلك أدوات ومبردات خاصة ليتم تشغيلها، لتسهيل العمل على المغنيسيوم، الذي يكون عرضة للحريق أثناء التصنيع - وهو شهادة على عملنا في علم المعادن.
فحص الجودة: تم تصنيع وفحص كل حامل محرك ألومنيوم بنسبة 100٪ على آلة القياس الإحداثية (CMM) لضمان محاذاة تجويف المحرك للدوران، وكذلك فتحات التثبيت. تم أيضًا فحص التوازن الديناميكي للتحقق من أداء الجزء تحت خصائص الاهتزاز.
التأثير: حقق حامل المحرك المخصص الجديد تخفيضًا في الوزن بنسبة 35٪ وخالٍ من 90٪ من الاهتزازات الضارة. أدى ذلك إلى زيادة معدل طيران الطائرة بدون طيار بنسبة 12٪ وضمان أقصى دقة في البيانات المستلمة أثناء أداء المسح، مما يلبي المتطلبات العالية التي وضعها العميل في معايير الأداء.

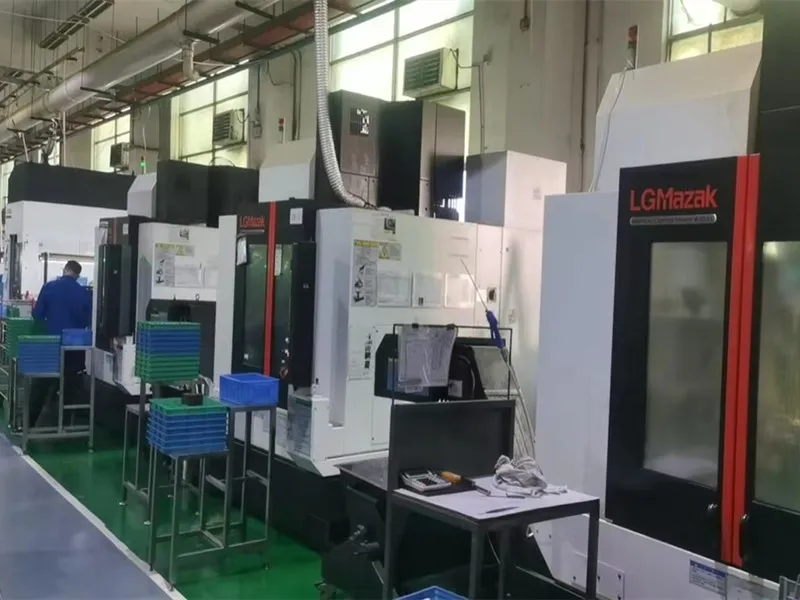

بصفتنا مصنعًا لقطع الغيار المخصصة للطائرات بدون طيار، فإن Falcon CNC Swiss مجهزة لأصعب المهام الممكنة في مكونات "أعمال" الطائرات بدون طيار. قدراتنا مناسبة للتكنولوجيا العالية والجودة القصوى والتفاصيل التي يتطلبها هذا المجال.
الخراطة السويسرية باستخدام الحاسب الآلي (CNC Swiss Turning): مثالية للأجزاء الدوارة المعقدة ذات الحجم الكبير، مثل مدخلات المروحة ودبابيس التوصيل والمثبتات ذات الدرجات العالية من دقة التمركز.

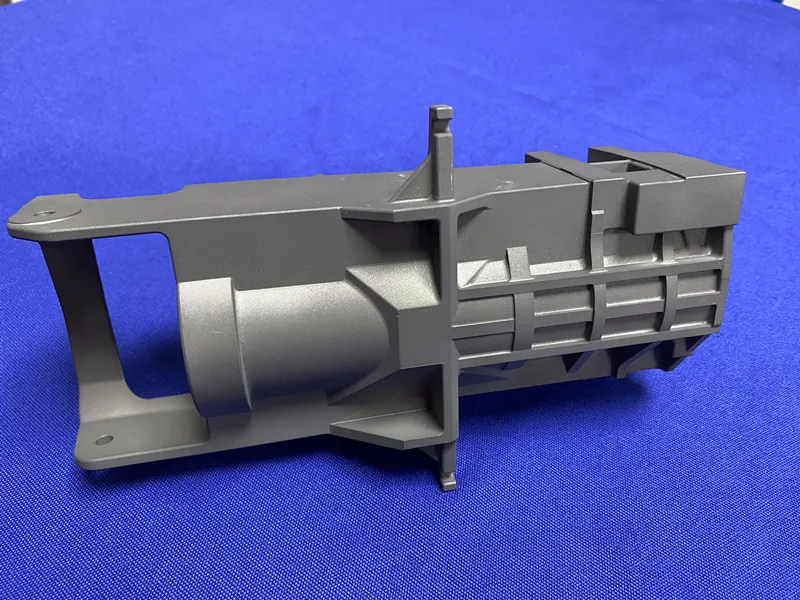

عمل الطحن باستخدام 5 محاور (5-Axis CNC Mill Work): لتصنيع الأشكال المعقدة مثل أقواس التثبيت وحاملات الكاميرا (gimbals) والأجهزة الهيكلية في إعداد واحد للقطر، وبالتالي يتم استخدام التصنيع الكامل في عملية واحدة، لإعطاء أقصى دقة وتقليل وقت الإعداد.
القدرة المعدنية: العمل على عدد كبير من المواد للتكيف مع استخدام الطائرات بدون طيار:
المعادن الخفيفة: الألومنيوم 6061، 7075، التيتانيوم (الدرجة 2، 5)، سبائك المغنيسيوم.
اللدائن عالية التقنية: PEEK، UHMW-PE، Delrim، Nylon.
المواد المركبة: صفائح أو ألواح مركبة تستخدم لأغراض خاصة.
خدمات ما بعد التصنيع: خدمات كاملة بعد عمليات التصنيع - إزالة النتوءات وتنفيذ عملية ما بعد التصنيع الكاملة، المعالجة الحرارية (لزيادة القوة)، المعالجة السطحية، على سبيل المثال أنواع الأنودة II، III، طلاء النيكل، الطلاء المسحوق لأغراض الحماية والجمالية.
الرقابة الصارمة على الجودة: تفانينا في الجودة لا يتزعزع. نستخدم آلات القياس الإحداثية (CMM)، والمقارنات البصرية، وأجهزة قياس تشطيب السطح لتحديد أن كل دفعة من قطع غيار الطائرات بدون طيار الدقيقة تتوافق مع أدق المواصفات.
تعتمد موثوقية الطائرة بدون طيار الصناعية على جودة الأجزاء المصنعة لها. فيما يلي طرق تمكن بها الأجزاء الدقيقة النجاح في جميع مجالات المسعى:
في الزراعة: يجب أن تحتوي الطائرات بدون طيار لرش المحاصيل ومراقبتها على أجزاء يمكنها تحمل التآكل (من المواد الكيميائية) وهيكل مناسب. الأجزاء المثالية للفوهات ونظام السوائل ضرورية.
في البحث والإنقاذ (SAR): الموثوقية في جميع الأوقات هي عامل أساسي في حالات الحياة والموت. الهياكل القوية خفيفة الوزن للطائرة بدون طيار ضرورية تمامًا لحمل الكاميرات الحرارية ومرحلات الاتصالات، والتي غالبًا ما تعوقها الظروف الجوية.
في فحص البنية التحتية: تحتاج الطائرات بدون طيار المستخدمة لفحص خطوط الكهرباء والجسور وتوربينات الرياح إلى محامل كاميرا (gimbals) تم اختبارها للاهتزاز وتم تصنيعها بتفاوتات شديدة. وإلا لا يمكن الحصول على الصور خالية من التشويش.
