في عالم الطيران والفضاء والتكنولوجيا الطبية والإلكترونيات الاستهلاكية شديد الدقة، يكون هامش الخطأ صفرًا. يمكن أن يؤدي انحراف أحد المكونات ببضعة ميكرونات إلى فشل كارثي، أو عطل جهاز يهدد الحياة، أو منتج استهلاكي لا يعمل ببساطة. بالنسبة للمهندسين ومتخصصي المشتريات المكلفين بتوريد هذه الأجزاء الحيوية للمهمات، فإن فهم عملية التصنيع لا يقل أهمية عن التصميم نفسه.
بينما توجد العديد من عمليات التصنيع، تبرز تقنية واحدة باستمرار لإنتاج مكونات معقدة ومصغرة بدقة لا تضاهى: المخرطة السويسرية. ولكن ما الذي يميز هذه الطريقة المحددة من التصنيع باستخدام المخرطة السويسرية CNC مما يجعلها المعيار الذهبي؟
في هذه الغوص العميق، سنتجاوز المصطلحات التسويقية ونستكشف المبادئ الهندسية الأساسية للمخرطات السويسرية. سنقوم بتفصيل آليات الحفاظ على دقتها القصوى، وتقديم أمثلة ملموسة من الصناعات الرئيسية، وشرح سبب تصميم خدمات التصنيع باستخدام المخرطة السويسرية CNC لدينا لتحقيق النجاح حيث يقصر الآخرون.
لتقدير المخرطة السويسرية، يجب أولاً فهم القيد الأساسي للمخرطة التقليدية. في المخرطة التقليدية CNC، يتم تثبيت قطعة العمل من أحد طرفيها بواسطة ظرف، وتكون مدعومة فقط من نفسها بينما تقوم أداة القطع بتشغيل الطرف الآخر. عندما تطبق الأداة قوة، خاصة على الأجزاء الطويلة والنحيفة، يمكن أن ينحني أو ينحرف الجزء غير المدعوم من قطعة العمل.
هذا الانحراف هو العدو اللدود للدقة. فهو يسبب:
أقطار غير متناسقة: ينحرف الجزء بعيدًا عن الأداة، مما ينتج جزءًا ليس دائريًا تمامًا (غير دائري) وبه أخطاء أبعاد.
اهتزاز الأداة: يؤدي الضغط المتغير إلى اهتزاز، مما يترك تشطيبًا سطحيًا رديئًا ويمكن أن يتسبب في تآكل الأداة القاطعة أو كسرها قبل الأوان.
أخطاء هندسية: ميزات مثل الموقع الحقيقي والتماثل المحوري يكاد يكون من المستحيل الحفاظ عليها عبر أطوال غير مدعومة طويلة.
هنا يأتي دور التصميم الثوري للمخرطة السويسرية.
المكون الأكثر أهمية الذي يحدد المخرطة السويسرية ويمكنها من أدائها المتفوق هو الجلبة الموجهة. هذه ليست مجرد تعديل بسيط في التصميم؛ بل هي نقلة نوعية أساسية في كيفية إدارة قطعة العمل.
كيف تعمل:
يتم تغذية قضيب المادة عبر جلبة موجهة دقيقة، تُوضع عادة على بُعد ملليمترات فقط من النقطة التي تلامس فيها أداة القطع المادة.
تعمل هذه الجلبة كجدار دعم صلب، مما يلغي تمامًا انحراف قطعة العمل عند منطقة القطع.
أثناء تشغيل الأداة للجزء، يتم تغذية المادة خارج الجلبة، وتبقى دائمًا مدعومة مباشرة خلف القطع.
الميزة الهندسية:
القضاء على الانحراف: بدعم قطعة العمل عند نقطة القطع، يتم القضاء فعليًا على مشاكل الانحناء والاهتزاز وعدم دقة الأبعاد.
نسب طول إلى قطر فائقة: هذه الطريقة فعالة بشكل استثنائي للأجزاء ذات نسب L:D عالية (مثل 10:1 أو أكثر) - وهو مجال تعاني فيه المخرطات التقليدية بشدة.
تشغيل متزامن ومعقد: المخرطات السويسرية ليست مجرد مراكز خراطة بسيطة. إنها مراكز خراطة متعددة الوظائف مع أدوات حية ومغازل ثانوية، مما يسمح بإجراء عمليات تشغيل بالمخرطة السويسرية معقدة في إعداد واحد.
دعونا نلقي نظرة على الأنظمة الفرعية المحددة داخل المخرطة السويسرية CNC الحديثة التي تساهم في دقتها الأسطورية.
على عكس المخرطة التقليدية حيث تتحرك الأداة وتدور قطعة العمل في موضع ثابت، تتميز المخرطة السويسرية برأس انزلاق. يقوم رأس الانزلاق بتحريك قضيب المادة داخل وخارج الجلبة الموجهة على طول المحور Z. هذا التصميم ضروري للحفاظ على المسافة الثابتة والدنيا بين الجلبة والأداة، وهو جوهر الثبات.

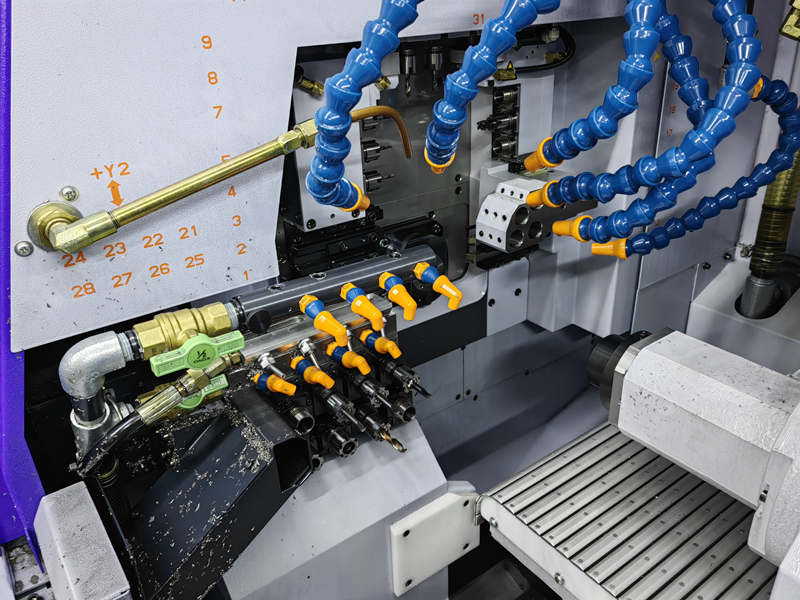

التصنيع باستخدام المخرطة السويسرية CNC الحديث لا يقتصر على الخراطة. الماكينات مجهزة بأدوات دوارة مدعومة بالطاقة (أدوات حية) على منصة الأدوات الرئيسية. بالإضافة إلى ذلك، مع محور C (محور دوار قابل للتحكم) على المغزل الرئيسي، يتيح ذلك الطحن والحفر واللولبة العرضية والشق - كل ذلك دون إزالة الجزء من الماكينة. فلسفة "الإنجاز في خطوة واحدة" هذه ضرورية للدقة، لأنها تتجنب الأخطاء التراكمية الناتجة عن الإعدادات المتعددة.
يمكن لمغزل العمل الخلفي التقاط الجزء من المغزل الرئيسي بمجرد اكتمال العمليات الأولية. يسمح ذلك للماكينة بإكمال الجانب الخلفي من الجزء - الحفر، اللولبة، الطحن - في نفس الدورة. مرة أخرى، هذا يلغي إعدادًا ثانيًا أقل دقة ويضمن أن الميزات على طرفي الجزء متحدة المركز وموجودة بشكل مثالي.
تترجم المزايا النظرية للمخرطات السويسرية مباشرة إلى أداء واقعي في القطاعات الأكثر تطلبًا.
تعمل مكونات الفضاء الجوي تحت ضغط وحرارة واهتزاز شديدين. الموثوقية أمر بالغ الأهمية.
أمثلة على المكونات: فوهات حقن الوقود، دبابيس المحركات الهيدروليكية، أغلفة أجهزة الاستشعار، المثبتات.
متطلبات الدقة: خيوط بتفاوتات ضيقة، تشطيبات سطحية حرجة لمنع بدء الشقوق، ومواد غريبة صعبة التصنيع مثل الإينكونيل والتيتانيوم والواسبالوي.
كيف يوفر التصنيع السويسري ذلك: تضمن الجلبة الموجهة قطعًا ثابتًا حتى في هذه المواد الصلبة، مما يمنع انحراف الأداة الذي قد يضر بالتفاوتات. تضمن القدرة على الإعداد الواحد محاذاة الهندسات الداخلية والخارجية المعقدة لفوهة الوقود بشكل مثالي.
