نحن محاطون بتقنيات مذهلة هذه الأيام، بما في ذلك الكاميرات عالية الدقة في هواتفنا الذكية وأنظمة التصوير المتطورة على المركبات الجوالة بين الكواكب. يشكل الضوء عالمنا أكثر من أي وقت مضى. وفي طليعة هذه الثورة توجد الأنظمة البصرية؛ نظام معقد من العدسات والمرايا والحوامل التي توجه الضوء بدقة لإنجاز ما "يراه" الإنسان. إن علم البصريات هو حقًا المُمكّن غير المُعترف به لأكثر أشكال التكنولوجيا تقدمًا في العالم. وكذلك التصنيع الدقيق للبصريات. التصنيع الدقيق للبصريات هو المكان الذي تُصنع فيه الأنظمة البصرية الموثوقة والقابلة للتكرار وعالية الانحناء.
بالنسبة لجميع قادة الهندسة والمنتجات عبر الصناعات، فإن معرفة كيفية الاستفادة من قدرات شريك متخصص في تصنيع البصريات الدقيقة يمكن أن يكون أمرًا حاسمًا في عملية الابتكار.

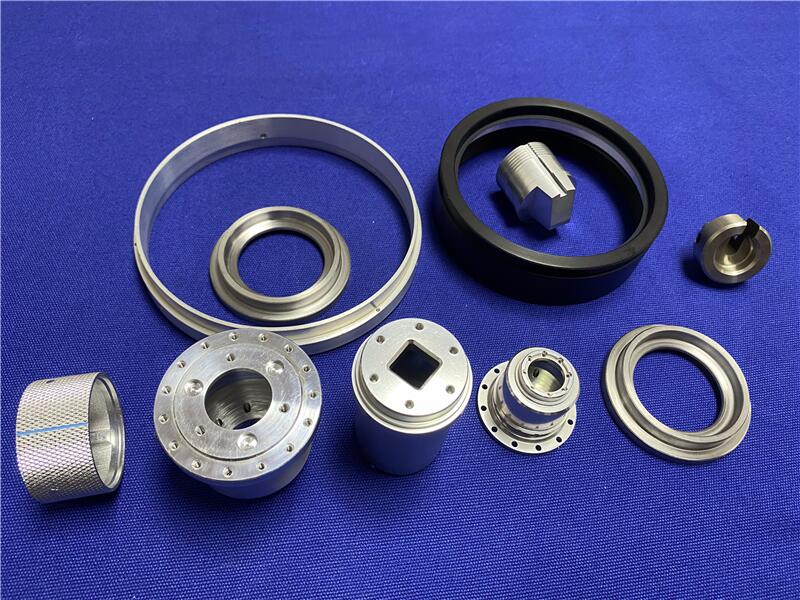

في الأساس، التصنيع باستخدام الحاسب الآلي الدقيق هو عملية التصنيع للجزء "الميكانيكي" من النظام البصري المسؤول عن حمل ومواءمة و/أو حماية العناصر البصرية شديدة الحساسية. تعتمد عدسة أو ليزر قيمته عدة آلاف من الدولارات على مدى دقة محاذاته المادية. هذه مشكلة متعددة التخصصات يتم حلها باستراتيجية تعتمد على الهندسة أولاً.
يجب أن تحتفظ مكونات النظام البصري بشكلها ومحاذاتها عبر مجموعة من درجات الحرارة والاهتزازات والتعرض البيئي. إذا وزع الغلاف الانكماش و/أو التمدد الحراري أكثر من الزجاج، فسينشأ إجهاد في المادة البصرية، مما يشوه جودة الصورة أو يخل بمحاذاة شعاع الليزر. لهذا من المهم اختيار المواد المناسبة. غالبًا ما يُستخدم ألومنيوم 6061 لقابليته للتصنيع وخصائص التمدد الحراري الجيدة، ويُستخدم ألومنيوم 7075 للتطبيقات التي تواجه إجهادات عالية في تصنيع البصريات الفضائية حيث تهم نسب القوة والوزن. يُنشئ التصنيع باستخدام الحاسب الآلي المكونات وفق تفاوتات مسموحة ويكون التجميع مستقرًا للغاية على المدى الطويل حيث يتم تحديد هندسة أجزاء SSD لضبط التجميع النهائي/المواصفات النهائية.
عادةً ما تحتاج ميزات محاذاة العدسة أو المنشور (الأكتاف والأقطار والميزات الملولبة) إلى تحقيق تفاوتات تبلغ ±0.0005 بوصة (±0.0127 مم) أو أفضل. بالإضافة إلى ذلك، غالبًا ما تشير تصاميم التجميع الحديثة إلى أشكال معقدة وحرة لا يمكن تصنيعها باستخدام التصنيع التقليدي. لهذا السبب يعد التصنيع باستخدام الحاسب الآلي خماسي المحاور أمرًا ضروريًا للتصنيع الدقيق للبصريات - فهو يوفر القدرة على تصنيع وحدات الإسكان البصري والأجهزة البصرية للتركيب من كتلة منهجية من المواد ويقلل من عدد نقاط خطأ التجميع ويزيد من صلابة النظام.
عندما يتعلق الأمر بتصنيع البصريات الدقيقة، يتركز الكثير من الاهتمام على الأبعاد والتفاوتات، ولكن هناك مجال آخر لا يقل أهمية وهو تشطيب السطح. يمكن أن يؤدي تشطيب السطح غير المناسب على مقعد التثبيت إلى تشتيت الضوء ليصبح ضوءًا شاردًا يقلل من أداء الصورة؛ بالنسبة للمكونات الأخرى، قد يؤدي ذلك إلى امتصاص الطاقة مما يسبب انحرافًا حراريًا أو حتى فشلًا. يمكن لمورد التصنيع البصري المدرب جيدًا تلبية متطلبات تشطيب السطح إلى 8 Ra كحد أدنى، ومزج أو مطابقة طريقة التحقق للوصول إلى ± أرقام مفردة من الميكروبوصات!
توجد الحاجة إلى المكونات البصرية المُصنَّعة باستخدام الحاسب الآلي في كل صناعة عالية التقنية تقريبًا.
الفضاء والدفاع: يدفع هذا القطاع حدود الممكن. بدءًا من الأجهزة البصرية للتركيب في حجرات الاستهداف وأنظمة التصوير عبر الأقمار الصناعية، إلى أغلفة أنظمة توجيه الصواريخ، يجب أن تتحمل المكونات قوى الجاذبية القصوى والدورات الحرارية والاهتزاز. إن التصنيع الدقيق للبصريات ضمن تفاوتات ضيقة ليس خيارًا لنجاح المهمة والبقاء على قيد الحياة.
الأجهزة الطبية: التقنيات التي تنقذ الأرواح - من المناظير الداخلية والمجاهر متحدة البؤر إلى أجهزة تسلسل الحمض النووي - تحتاج إلى التصنيع الدقيق للبصريات. يستلزم اتجاه التصغير مكونات بصرية مخصصة صغيرة بشكل لا يصدق وعالية التعقيد للأجهزة التشخيصية المحمولة وأنظمة الجراحة الروبوتية حيث تُترجم قابلية التكرار مباشرة إلى نجاح المريض.
أدوات البحث والعلمية: التلسكوبات وأجهزة قياس الطيف ومسرعات الجسيمات تحتاج إلى أقوى منصات التجميع البصري المتاحة. يُحدث التصنيع الدقيق للبصريات للأنظمة البصرية في هذه التطبيقات اكتشافات من خلال بيانات قابلة للتكرار ومستقرة للباحثين.
الإلكترونيات الصناعية والاستهلاكية: تصنيع أشباه الموصلات (الطباعة الضوئية) والانتشار المتزايد لاستخدام LiDAR في السيارات ذاتية القيادة يعتمد جميعها على بصريات مصنعة بدقة ومكوناتها الهيكلية.
من الناحية التجارية، يعد العمل مع شركة التصنيع الدقيق للبصريات المناسبة جزءًا من خطة استراتيجية شاملة فيما يتعلق بالوقت اللازم للتسويق وجودة المنتج والتكلفة الإجمالية للملكية.

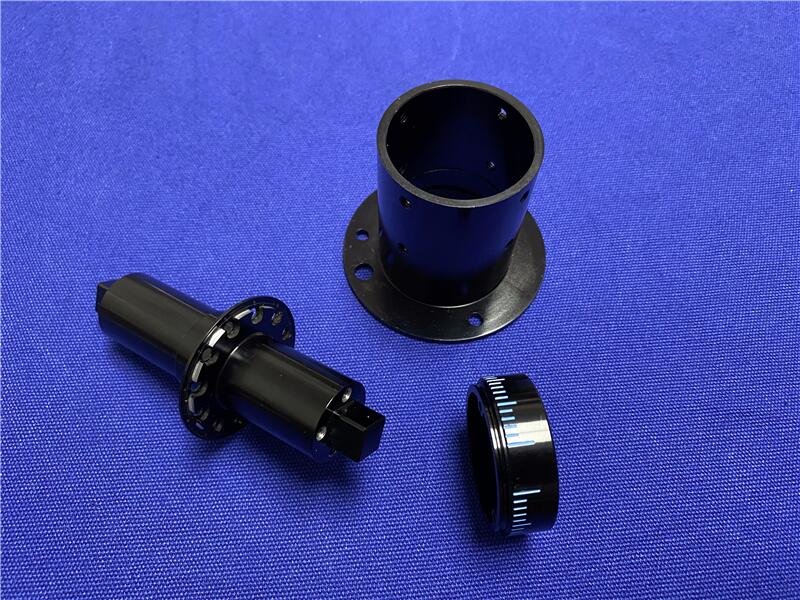

عادةً ما يكون التجميع البصري هو النظام الفرعي الأكثر رأسمالية في المعدات. إذا فشل مكون بصري مخصص مثل برميل العدسة أو حامل المرآة، فقد تفقد نظامًا بأكمله قيمته عدة مئات الآلاف من الدولارات. من خلال العمل مع مورد معتمد وكفء في التصنيع البصري، فإنك تقلل المخاطر الفنية. يصبح المورد، وعمق خبرته في التصنيع باستخدام الحاسب الآلي للبصريات، ونظام إدارة الجودة الصارم (مثل ISO 9001 أو AS9100) امتدادًا لنظام ضمان الجودة الخاص بك.
قد تؤثر القدرات التصنيعية الفعلية لشريكك على إمكانيات التصميم. قد يسمح المورد الذي لديه قدرات التصنيع باستخدام الحاسب الآلي خماسي المحاور لقسم الهندسة لديك ببناء تصميم بمكونات نظام بصري أكثر تكاملاً وأخف وزنًا وأعلى أداء. وفي مرحلة لاحقة، ينتج عن ذلك إمكانية تصنيع بصريات دقيقة تسرع التصنيع من خلال حلول التصنيع المتعددة وإنتاجية منتج جديد وأفضل.
على الرغم من أن التصنيع الدقيق للبصريات هو خدمة متميزة ومكلفة، إلا أنه يوفر قيمة هائلة على المدى الطويل. تتركز التوفيرات طويلة الأجل في المقدمة من خلال معدلات العائد المرتفعة من المحاولة الأولى للحفاظ على انخفاض تكاليف إعادة العمل والخردة. أيضًا، فإن تصنيع وحدات التجميع البصري المعقدة سيسمح لك بإلغاء أجزاء متعددة في مكون واحد مما يقلل وقت التجميع والمخزون. الأهم من ذلك، أن خبرة شريكك في التصنيع الدقيق للبصريات ستنصحك باستخدام الحل الأكثر فعالية من حيث التكلفة من حيث الأداء، والمواد مثل الفولاذ المقاوم للصدأ للمتانة مقابل النحاس الأصفر للتوصيل الحراري.
اختيار المواد هو قرار هندسي حاسم في تصنيع المكونات البصرية.
الألومنيوم (6061, 7075): حصان العمل في الصناعة. يوفر حلاً وسطًا ممتازًا بين خفة الوزن والقوة وقابلية التصنيع والأداء الحراري. إنه الخيار الأفضل لمعظم تطبيقات الإسكان البصري.
الفولاذ المقاوم للصدأ: يُستخدم عندما تكون هناك حاجة لقوة أعلى أو مقاومة للتآكل أو خصائص غير مغناطيسية. الاستخدام النموذجي في الأجهزة الطبية والعلمية.
النحاس الأصفر: يُستخدم بشكل شائع بسبب توصيله الحراري، كما أن قابليته للتزليق الذاتي تجعله خيارًا ممتازًا للأجهزة البصرية القابلة للتعديل للتركيب.
اللدائن الهندسية (PEEK, Ultem): تُستخدم عادةً للمكونات البصرية المخصصة خفيفة الوزن أو العازلة كهربائيًا أو ذات التوصيل الحراري المنخفض.
مع ازدياد تكامل الأنظمة البصرية وقوتها وأهميتها لبنيتنا التحتية التكنولوجية، ستستمر الحاجة إلى التصنيع الدقيق المتقدم للبصريات في النمو. إن القدرة على إنتاج مكونات بصرية باستخدام الحاسب الآلي بدقة دون الميكرون وتشطيب سطحي ممتاز وثبات استثنائي هو ما يميز التصميم المفاهيمي عن المنتج الناجح الرائد في السوق.
العلاقة بين مصممي البصريات وعمال التصنيع الدقيق هي علاقة تكافلية. هذا هو المكان الذي يلتقي فيه علم الضوء وهندسة المواد. تفخر شركة Falcon CNC Swiss بأن تكون تلك الحلقة الحرجة. إن معرفتنا المتخصصة في التصنيع باستخدام الحاسب الآلي خماسي المحاور والتزامنا بتصنيع البصريات ضمن تفاوتات ضيقة هو ما يمكّن أكثر التصاميم البصرية طموحًا من أن تُقابل بأساس من الكمال الميكانيكي.
هل مشروعك البصري القادم معوق بمشكلات قابلية التصنيع؟ تواصل مع فريقنا الهندسي لتعرف كيف يمكن لخدمات التصنيع الدقيق للبصريات لدينا أن تضيف الوضوح والدقة واليقين لمشروعك.
