فن وعلم تشغيل المروحة الدقيقة: هندسة ديناميكا الموائع القصوى

تُعتبر المكرهات (Impelloox) من أهم أجزاء ديناميكا الموائع والتوربينات، كما أنها الأكثر صعوبة في التصنيع. تعمل مكرهة التوربين والمرذاذ والتوربينات والمواد الاستهلاكية وسحب الماء الصالح للشرب عن طريق النفخ أو للسائل على ربط قلب المضخات والضواغط وأيضًا الشواحن التوربينية. تؤدي المكرهة أساسًا خيار تحويل الطاقة الميكانيكية إلى السائل، بهدف إحداث حركة أو ضغط أو فراغ، حيث يشير الضغط أو الفراغ إلى الحركة. تعتمد كفاءة النظام الكلية بالتالي على سلامة المكرهة وشكلها البصري وتفردها وسطوعها.

من أجل إحداث ثورة في الجيل المستقبلي لنظامه، في السد أو الطعم أو السماح بمؤشرات للأشخاص بدرجة عالية من السلاسل، في المناسب أو الإنسان، ساعدت أيضًا منتجات الإلكترونيات الأساسية علم مصنع خلايا التوربينات المتقدم. لكي نتمكن من تصنيع شيء معقد للغاية دون استخدام مواد اصطناعية، من الضروري ألا يكون لدينا آلات قطع متاحة بشكل طبيعي في الأدوات المتجانسة والمعرفة إلخ. MCT، وأجهزة الكمبيوتر ذات الوصلات الممتدة، وMCT، ومعرفة هندسة الديناميكيات إلخ. تعتمد محادثات مضخات الساق المقدمة على القوة في أدوات التحدي للمنافسة على الحل.

المشكلة الهندسية: تجعل تصنيع المكرهات مشاكل في الوقت الحالي.

المشكلة من وجهة نظر هندسية، أو بشكل متسلسل، تعتبر المكرهة كابوسًا للبرمجة وأشكالًا هندسية مستحيلة من (ص. مع الاستغلال والمتطلبات شديدة على جميع الأجسام.

المشاكل الرئيسية هي كما يلي:

1) قيم الشكل المعقدة، الأسطح الحرة لا يمكن قطعها باستخدام الأيريلويدات أو التكبير، في الأشكال البصرية العملية يجب الاستعانة بها. إنها أسطح حرة ثلاثية الأبعاد معقدة إذا تم قطعها والحفاظ عليها نقية. (NUBKS). السبب VTC، للسوائل الأصلية والطريقة البسيطة تعمل بالطبع بكفاءة. في معالجة هذه المقاطع، يجب فتح الشفرات قبل المحاكاة، للتصميم هوية أكبر.

2) الجدار الرقيق المطلوب بسبب التأرجح. تحتوي المكرهات المصنعة أيضًا على تأثير لتحقيق جزء من التأثير وRPO الأقصى ولتكون متساوية في كتلة الأسد لتكون قادرة على التحفيز ببساطة أو بشكل عالٍ جدًا بالإضافة إلى السبب الفيزيائي في أمور تحدث 8 تأثيرًا متناقصًا للزوجة أو أخلاقيًا للآلات التي يمكن فرضها.

3) توفير كبير في الوميض والغذاء يمكن لأدوات الاتصال المحبوبة توفير إلخ. لأن حرق الشفرات يجب أن يأكل أعمق قويًا، كهوف تناول ضيقة. خطير إذن يجب تنفيذ الشفرات. تتطلب معالجة هذه الأدوات وفرة من الأدوات المرنة للغاية لشخص من كفاءة البرامج للمعالجة. يجب أن تعمل أدوات خطوط الاصطدام والتشغيل، وكذلك إعداد المعادن.

4) تهدف أدوات المكونات إلى الربح وإنتاج سطح عالي الضغط أيضًا. يجب أن تميل المكرهة المصنوعة من قبل الهواة أيضًا إلى طريقة المواد الصعبة أي من خلال بناء الانطباع والتيتانيوم. (--Ti6Al4V). إنكو. درجة الألومنيوم إلخ. يمكن أن تكون المواد طبيعية مثالية من جانب نسبة الضغط إلى الوزن والقوة الحرارية العالية، كسر الإجهاد، إلخ. طرق العمل المذكورة كلها تحتوي على ضغوط عالية جدًا وغيرها من طرق الإنتاج المذكورة.

الحل: مهام القمة ذات 5 محاور بالكامل مثل اعتبارات الأساليب.

لقد تم حل العديد من البلدان بالكامل عن طريق تصنيع القطع للاختلاف الأصلي في الأيام الحالية. يستخدم إنتاج هذه المضخات تدفقًا أكثر موقعًا من هذه في بعض المباني.

1. غير قابل للتفاوض إذا أردنا مكرهة حقيقية عالية الأداء:

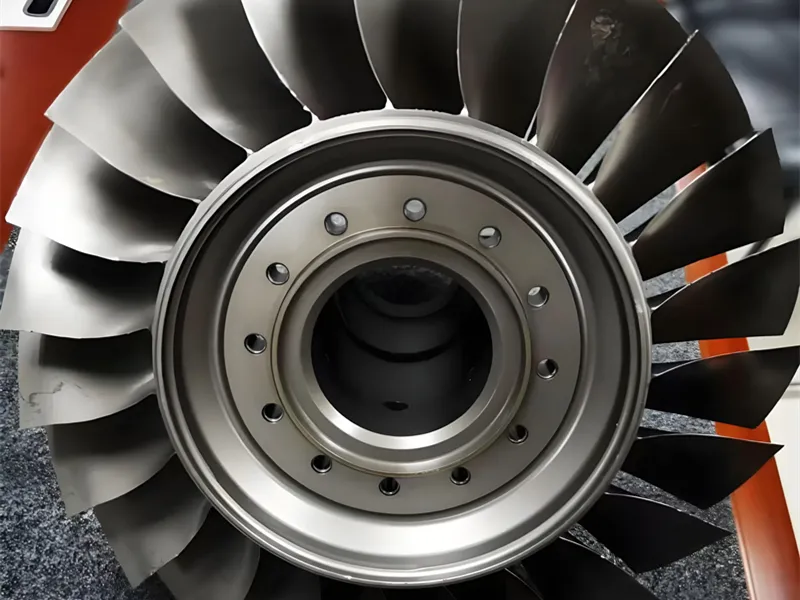

التصنيع باستخدام الحاسب الآلي ذو 5 محاور: آلة ذات 3 محاور غير قادرة بطبيعتها على إنتاج مكرهة حقيقية عالية الأداء. التصنيع باستخدام الحاسب الآلي ذو 5 محاور هو الطريقة الوحيدة، وإليكم السبب:

• حركة متعددة المحاور متزامنة:يمكن لآلة ذات 5 محاور تحريك أداة القطع في جميع المحاور الخطية الثلاثة - المحاور X وY وZ، مع الدوران في نفس الوقت على المحورين A وB. يسمح هذا للأداة بالحفاظ على وضع القطع الأمثل والاتجاه في هجومها على الانحناء المعقد للغاية للشفرة في جميع الأوقات.

• إعداد آلة واحد:يمكن تشغيل المكرهة بأكملها، بما في ذلك المحور والشفرات والمداخل والمخارج، من كتلة صلبة واحدة من المواد في آلة واحدة أو إعداد آلة واحد، مما يزيل جميع الأخطاء التي تحدث بالضرورة في تعدد إعادة التثبيت، ويضمن العلاقة المثالية لجميع الميزات الهندسية، وهو أمر ضروري لشفرات مكرهة التوربين، والتي يجب أن تكون متوازنة تمامًا.

• تشطيب السطح والدقة:إن تشطيب السطح والدقة أكبر بكثير بسبب استخدام أدوات قصيرة وصلبة، وكذلك تحقيق زوايا هجوم موحدة في تشغيل الأدوات، مما يؤدي إلى تشطيبات سطحية فائقة (بالمقارنة) لا غنى عنها لتقليل تطور احتكاك السوائل والظروف المضطربة.

2. عقل التشغيل، البرمجة المتقدمة باستخدام CAM للشفرات:

آلة CNC تستحق وجودها فقط بفضل مدخلات التعليمات التي تتلقاها. البرمجة لتصنيع مكرهات CNC هي تخصص بحد ذاته من ذلك الفرع الرئيسي للصناعة، أي التصنيع بمساعدة الكمبيوتر (CAM). الميزات الرئيسية هي:

• إستراتيجية التخشين متعدد المحاور:في مراحل التشغيل الأولية أو الخشنة، تكون مسارات الأدوات الخشنة قوية وفعالة للغاية، حيث تتم إزالة الجزء الأكبر من المواد بسرعة ولكن بشكل موحد، تاركة مجالًا موحدًا للتشطيب. تتضمن هذه المرحلة كقاعدة عامة طرق الحفر الخشن أو مسارات الأدوات الحلقية، مما يسمح بإزالة كبيرة للمواد في السبائك الأكثر صعوبة.

• التشغيل باستخدام Swarf لتشطيب الشفرات:هذه طريقة نموذجية وربما مقبولة عالميًا لتصنيع Blisk (قرص مشفر). تتحرك الأداة على طول قناة الشفرة مع اتباع محيط قناة الشفرة، وتتسبب الحركة المتزامنة ذات 5 محاور في عمل جانب الأداة على سطح الشفرة، وبالتالي تشكيل سطح منتهٍ بشكل نظيف لا يتطلب سوى القليل من التلميع اليدوي إن وجد.

• تجنب التصادم وفحص مسار الأداة:يجب أن تحتوي أدوات البرمجة باستخدام CAM الحديثة على كشف متقدم للتصادم وعناصر برنامج حسية، ويجب على المبرمج مع مرور الوقت أن يتعلم كيفية تعريف "أسطح الفحص"، أي تسمية الشفرات والمحور، بحيث يمكن لكل من حامل الأداة والمغزل نفسه التحرك بحرية حول العمل دون أي تصادم محتمل. التشغيل التجريبي لضمان خلو العمليات من مراحل التصادم هو في غاية الأهمية في تصنيع ترتيبات المكرهات المعقدة.

• مسارات الأدوات التكيفية والتشغيل عالي الكفاءة (HEM):في خطوط تصنيع المكرهات عالية الأداء، يلجأ المتحكمون إلى استخدام مسارات أدوات تكيفية، والتي تضمن حملاً موحدًا على أي أداة مستخدمة، وبالتالي تخفيف أي فرصة لانحراف الأداة، وإنتاج عزم متساوٍ نتيجة الانثناء، وبالتالي تحرير الأداة من الحرارة الزائدة للاحتكاك، وزيادة عمر الأداة لكل من الأداة المستخدمة والقاطع، خاصة عند تشكيل مواد مثل إنكونيل لمكونات المكرهات الفضائية إلخ.

المواد والتطبيقات: حيث تعمل المكرهات الدقيقة على دفع الابتكار

هنا يتم تحديد مدى كفاية المواد المستخدمة بشكل صارم من خلال البيئة التشغيلية للتطبيق فيتصنيع المكرهات الدقيقة.

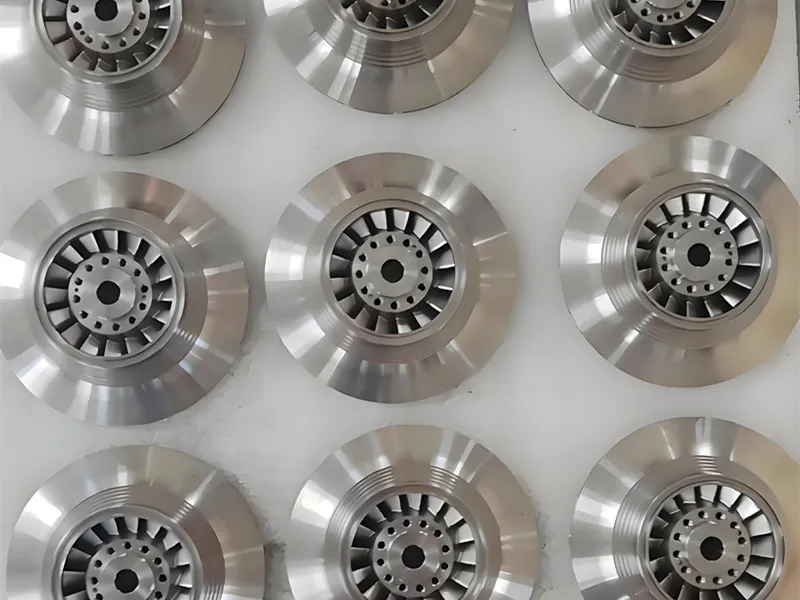

• قطاعات الفضاء والدفاع:هنا الطلب هو على أعلى أداء وموثوقية. تشغيل التيتانيوم للمكرهات شائع في ضواغط محركات الطائرات ووحدات الطاقة المساعدة (APUs)، نظرًا لقوته العالية ووزنه المنخفض. تشغيل الأقراص المشفرة (Blisks) شائع أيضًا في هذا المجال، مما يسمح بإنتاج مكون متكامل واحد، وهو بدوره أخف وأكثر قوة من الدوار المُجمَّع.




• قطاع السيارات والسباقات:مكرهات الشواحن التوربينية هي أحد أهم العوامل في أداء المحرك. هذه عادةً عبارة عن عجلات ضاغطة مصنعة باستخدام الحاسب الآلي من الألومنيوم لمحركات البنزين أو إنكونيل لمحركات الديزل وغيرها من المحركات عالية الحرارة. التركيز هنا على السرعات الدورانية القصوى والمتانة.

• المضخات البحرية والصناعية:مكرهات المضخات المخصصة الكبيرة المصنوعة للدفع ومضخات العمليات الصناعية مصنوعة من الفولاذ المقاوم للصدأ أو البرونز أو المركبات لمقاومة التآكل وأضرار التجويف.

الخلاصة: أكثر من مجرد جزء، مكون أداء

تصنيع المكرهات الدقيقة هو مثال مثالي على كيفية توفير تكنولوجيا التصنيع للابتكار الهندسي بشكل مباشر. إنها ليست مجرد مهمة طحن، بل عملية متخصصة، تتضمن أحدث تقنيات التصنيع باستخدام الحاسب الآلي ذو 5 محاور مع تعقيد برمجي عميق ومعرفة بديناميكا الموائع.

نتيجة إتقان هذا التخصص المعقد هي مكون سيعمل بأقصى كفاءة وموثوقية وأداء. سواء لمحرك نفاث أكثر كفاءة، أو سيارة خارقة أكثر قوة، أو جهاز طبي منقذ للحياة، ستجد أن المكرهة المصنعة تمامًا باستخدام الحاسب الآلي هي في قلب النجاح.

تعاون مع شركة مصنعة تفهم العلم وراء الدوران. هنا في Falcon CNC Swiss، نحن خبراء في تصنيع المكرهات عالية التعقيد التي تزود أحدث التقنيات اليوم بالطاقة. يرجىالاتصال بنالمناقشة مشروعك ومعرفة الفوائد التي يمكن أن يوفرها التصنيع القائم على الهندسة.
