السيارة الحديثة عبارة عن شبكة من البيانات، حيث تحتوي السيارة المتوسطة على أكثر من 100 جهاز استشعار، تراقب كل شيء بدءًا من درجة حرارة العادم وضغط الإطارات وحتى وضع عمود الكامات وديناميكيات سكة الوقود. إن موثوقية هذه الأنظمة أمر لا يقبل المساومة، وهي تعتمد على السلامة الميكانيكية والدقة الأبعادية لأصغر أجزائها المعدنية. هنا يتحول التصنيع باستخدام ماكينات CNC السويسرية، أو ماكينات اللولب السويسرية، من مجرد خيار تصنيع إلى ضرورة هندسية بالغة الأهمية.
في شركة Falcon CNC Swiss، لا يقوم مهندسونا بتشغيل الماكينات فحسب؛ بل نحل المشكلات المعقدة لموردي المستوى الأول والثاني. لقد أدى التحول نحو السيارات الكهربائية وأنظمة مساعدة السائق المتقدمة إلى زيادة الطلب بشكل كبير على مكونات المستشعرات الدقيقة التي أصبحت أصغر حجمًا وأكثر تعقيدًا ويتم إنتاجها بكميات أكبر من أي وقت مضى. يتعمق هذا الدليل في سبب كون التصنيع السويسري لمستشعرات السيارات هو عملية التصنيع السائدة، مستكشفًا التحديات التقنية، واختيارات المواد المثلى، والتطبيقات الواقعية التي تحدد هذا المجال عالي المخاطر.
تتفوق المخارط التقليدية CNC وماكينات الطحن في العديد من المهام، لكنها تقصر في التعامل مع الأجزاء الطويلة والرفيعة والمعقدة الميزات الشائعة في تجميعات المستشعرات. فيما يلي تفصيل للمزايا الفريدة التي تقدمها خدمات التصنيع السويسرية لهذه الصناعة:
تتقلص مستشعرات السيارات. قد يقل قطر دبوس مستشعر الموضع أو مسبار مستشعر حاقن الوقود عن 2 مم مع تفاوتات في نطاق الميكرونات الأحادية (±0.005 مم أو 5 ميكرومتر). يدعم جلبة التوجيه في المخرطة السويسرية قضيب المادة الخام على بعد مليمترات من أداة القطع، مما يلغي عمليًا أي انحراف ناتج عن ضغط الأداة. هذا أمر بالغ الأهمية لإنتاج أغلفة مستشعرات عالية الدقة ودبابيس توصيل صغيرة جدًا يجب أن تتلاءم تمامًا مع الموصلات والتجميعات المقولبة.
قد يتأثر أداء المستشعر بعدم انتظام السطح. التشطيب الرديء على مسبار مستشعر تدفق الهواء الجماعي يمكن أن يعطل التدفق الصفحي، بينما النتوءات على خيط غلاف مستشعر الأكسجين قد تسبب فشل الإغلاق. يمكن للماكينات السويسرية، بقدراتها على التشغيل بالحواشي الحية والعمليات المتزامنة، تشغيل ميزات معقدة بعيدة عن المحور - الثقوب المتقاطعة، المسطحات، الفتحات، والخيوط - في عملية تثبيت واحدة. وهذا ينتج التشطيبات الخالية من العيوب والأشكال الهندسية المعقدة المطلوبة لأغلفة مستشعرات الضغط في السيارات وأعمدة المشفرات الدوارة دون عمليات ثانوية تُدخل أخطاء.
صناعة السيارات هي لعبة كميات. قد يتطلب نموذج مستشعر واحد ملايين من مكونات المستشعرات المُشغلة باللولب سنويًا. صُممت ماكينات اللولب السويسرية للإنتاج المتواصل دون مراقبة. إلى جانب مغذيات القضبان الآلية وأجهزة القياس أثناء العملية، فإنها توفر التحكم الإحصائي في العملية اللازم لتلبية متطلبات اعتماد أجزاء الإنتاج في صناعة السيارات. وهذا يجعلها مثالية لإنتاج دبابيس مستشعرات السيارات عالية الحجم وأجسام الموصلات بأهداف خالية من العيوب.
تعيش المستشعرات في حجرات المحرك، وناقلات الحركة، وحجرات العجلات - بيئات ذات حرارة شديدة، اهتزاز، تآكل، وتعرض للمواد. يتعامل التصنيع السويسري بسلاسة مع مجموعة كاملة من المواد الضرورية، بدءًا من الفولاذ المقاوم للصدأ المقاوم للتآكل لتوصيلات مستشعر درجة حرارة غاز العادم، وصولاً إلى النحاس عالي التوصيل لدبابيس موصل المستشعرات الإلكترونية، وحتى السبائك الغريبة لتطبيقات الجيل التالي.

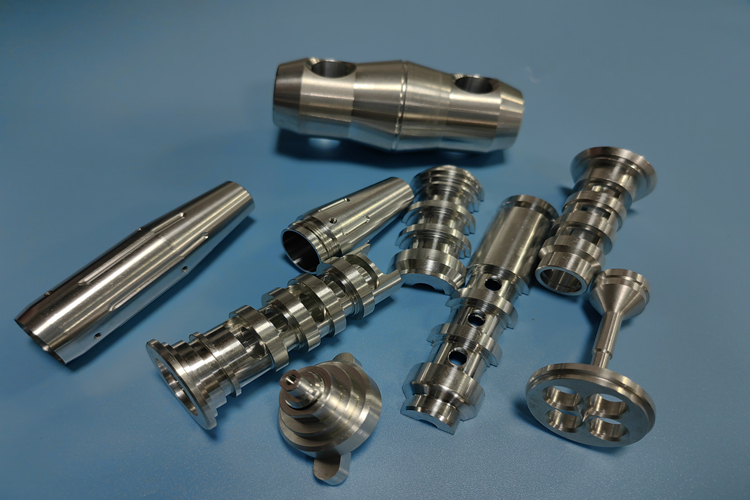

دعنا نفحص تطبيقات محددة حيث تقدم معرفتي بالتصنيع السويسري باستخدام الحاسب الآلي للمستشعرات قيمة بالغة.
هذه هي الأصداف الواقية والواجهات الهيكلية لعناصر الاستشعار.
المواد: عادةً الفولاذ المقاوم للصدأ 303/304/316، الألومنيوم 6061، النحاس C360.
الميزات: تجاويف داخلية دقيقة لتركيب عنصر الاستشعار، أخاديد حلقية O خارجية، خيوط تثبيت (على سبيل المثال، NPT، M12x1.5)، مسطحات مانعة للدوران، وعلامات محفورة بالليزر.
مثال: يتطلب غلاف مستشعر سرعة عجلة ABS تجويفًا دقيقًا لجهاز الالتقاط المغناطيسي، وخيط تثبيت قوي، ومسار خروج كابل محكم الإغلاق - يتم تشغيلها جميعًا بشكل متحد المركز لتوليد إشارة موثوقة.
هذه هي مكونات الاستشعار النشطة أو المُستشعَرة.
المواد: غالبًا الفولاذ المقاوم للصدأ 17-4 PH (للقوة)، والفولاذ المقاوم للصدأ المارتنسيتي (للمغناطيسية)، والتيتانيوم (للخفة والقوة).
الميزات: أقطار صغيرة جدًا، أطوال دقيقة، أطراف مقساة، ملامح رأس فريدة، وأحيانًا خواص مغناطيسية مضبوطة خصيصًا.
مثال: دبوس هدف مستشعر وضع عمود الكامات أو العمود المرفقي هو دبوس صغير مقسى بملف جانبي محدد يجب إنتاجه بملايين القطع مع عدم وجود اختلافات أبعادية لضمان توقيت دقيق للمحرك.
الواجهة الكهربائية للمستشعر.
المواد: النحاس سهل القطع (C360) للتوصيل الممتاز وقابلية التصنيع، والفوسفور البرونزي لخصائص الزنبرك.
الميزات: أشكال هندسية معقدة للدبوس والمقبس، مناطق العقص، مقابض العزل، وأسطح جاهزة للطلاء (للقصدير أو الذهب أو النيكل).
مثال: يجب أن يوفر دبوس موصل مستشعر نظام مراقبة ضغط الإطارات إحكامًا محكمًا للغاز، واتصالاً كهربائيًا موثوقًا، ويتحمل الاهتزاز المستمر والدورات الحرارية.
تربط هذه المستشعر بخطوط هيدروليكية أو هوائية.
المواد: الفولاذ المقاوم للصدأ 316، الألومنيوم، النحاس.
الميزات: ممرات داخلية معقدة، خيوط مانعة للتسرب من نوع JIC/SAE/AN ذات وجه مشطوف أو حلقة O، وميزات تثبيت متكاملة.
مثال: يجب أن يحتوي مهايئ مستشعر ضغط وقود السكة المشتركة على وقود ديزل عالي الضغط (أكثر من 2000 بار) ويوفر توصيلًا محكم الإغلاق للسكة والمستشعر، مما يتطلب شكل خيط مثالي وتشطيب سطحي.
اختيار المادة المثلى هو نصف المعركة الهندسية. إليك تحليلنا للاختيارات الشائعة لأجزاء مستشعرات السيارات الدقيقة:
المادة | الخصائص الرئيسية | تطبيقات المستشعرات النموذجية | اعتبارات التصنيع السويسري |
الفولاذ المقاوم للصدأ 303 | قابلية تصنيع ممتازة، مقاومة جيدة للتآكل، غير مغناطيسي. | أغلفة المستشعرات، أجسام الموصلات، التوصيلات العامة. | الخيار الافتراضي لمعظم مكونات الفولاذ المقاوم للصدأ. يسمح تكسر الرقائق المتفوق بالإنتاج عالي السرعة لأجزاء المستشعرات المعقدة. |
الفولاذ المقاوم للصدأ 316 | مقاومة فائقة للتآكل والمواد الكيميائية. | مستشعرات العادم، مستشعرات اليوريا (DEF)، مستشعرات المركبات البحرية/الساحلية. | أصعب قليلاً في التصنيع مقارنة بـ 303. يتطلب مسارات أدوات محسنة وسوائل تبريد للحفاظ على عمر الأداة وتشطيب السطح على توصيلات المستشعرات الحرجة. |
الفولاذ المقاوم للصدأ 17-4 PH | يمكن تقويته بالترسيب إلى قوة عالية جدًا (حالة H900). | دبابيس مستشعرات عالية القوة، أهداف أعمدة، أدوات تثبيت في مناطق الاهتزاز العالي. | يتم تشغيله في حالة التلدين (اللينة)، ثم معالجته حرارياً. يتطلب تخطيطاً دقيقاً للنمو/التشوه بعد التصنيع. |
|
