التصنيع السويسري مقابل التحكم الرقمي (CNC): دليل قائم على البيانات للتصنيع الدقيق

Table of Content [Hide]

في عصرٍ يُعتبر فيه عرض شعرة الإنسان (≈80μm) دقةً خشنة، تحتل تقنيات التصنيع السويسري وماكينات التحكم الرقمي (CNC) مجالاتٍ متخصصة. يقدم هذا الغوص التقني المكون من 2800 كلمة تحليلاً عميقًا لاختلافاتهما من خلال البيانات الصلبة، والمؤشرات القياسية الصناعية، ودراسات الحالة الواقعية - مما يُزوّد المهندسين بالقدرة على اتخاذ قرارات مستنيرة.

1. التطور الهيكلي: من المخارط إلى رؤوس الانزلاق

عمود المهام لماكينات CNC

أحدثت مخارط CNC التقليدية ثورة في التصنيع من خلال الأتمتة القابلة للبرمجة. تتعامل ظرفاتها الدوارة وأدواتها الثابتة مع أجزاء يصل قطرها إلى 500 مم، وهي مثالية لأعمدة نقل الحركة في السيارات أو الصمامات الصناعية. ومع ذلك، يظهر نقطة ضعفها تحت القطر 10 مم، حيث تسبب القوى الطاردة المركزية أخطاء اهتزاز تتجاوز ±0.015 مم.

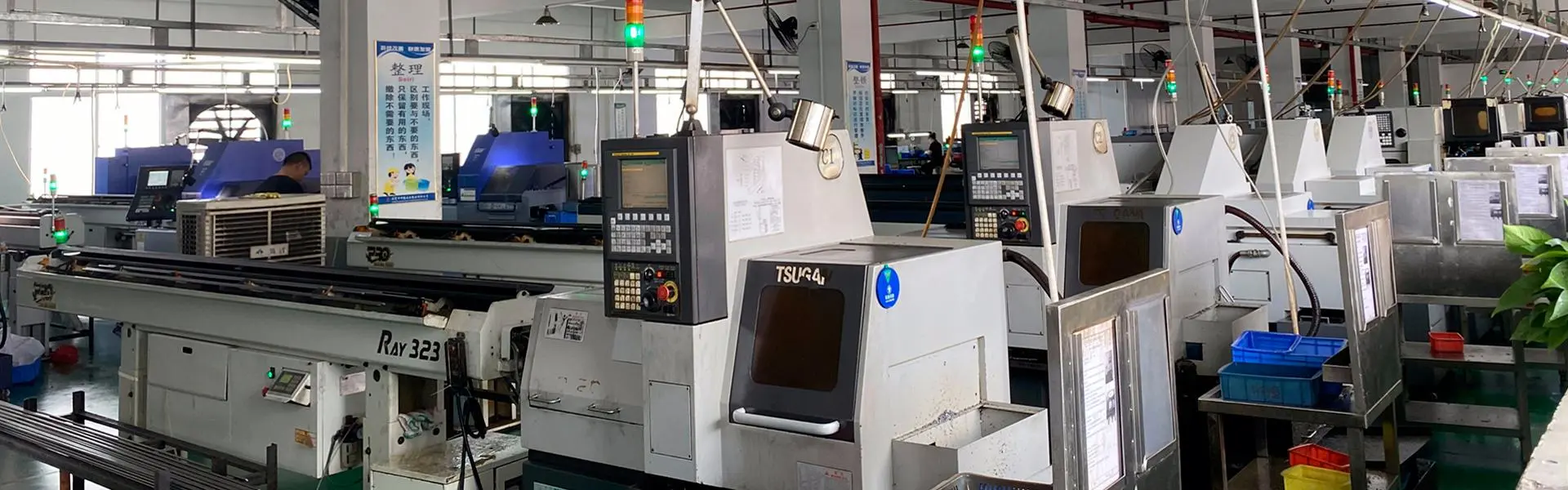

الحمض النووي الدقيق للتصنيع السويسري

تم تطويره لمكونات الساعات في ثمانينيات القرن التاسع عشر، ويجمع نظام CNC السويسري الحديث بين:

رأس انزلاق: يُغذي قضيب المواد عبر جلبة توجيه، مما يقلل انحراف قطعة العمل بنسبة 92% (وفقًا لـ ASME B5.54-2005).
الأدوات الحية: 12+ أداة دوارة تعمل بشكل متزامن لتحقيق أشكال هندسية معقدة.
التزييت الدقيق: أنظمة رذاذ الزيت التي تحقق أفلامًا بسماكة 0.1 ميكرومتر على حواف القطع.

اكتشف المزيد من المعلومات حول التصنيع السويسري باستخدام CNC

مقارنة المزايا الميكانيكية

المعامل	مخرطة CNC	ماكينة سويسرية
دعم قطعة العمل	ظرف (3 فكوك)	جلبة توجيه
المسافة بين الأداة وقطعة العمل	5–10 مم	0.1–0.5 مم
السرعة القصوى للمغزل	4,000 دورة في الدقيقة	16,000 دورة في الدقيقة
تخميد الاهتزاز	سلبي	محامل هيدروستاتيكية نشطة

2. علم المواد: تجاوز الحدود

أبطال الوزن الثقيل لـ CNC

Inconel 718: يُشكل إلى شفرات توربينات بقوة شد 1,100 ميجا باسكال.

فولاذ الأدوات (D2): يُصلد إلى 62 HRC للقوالب الصناعية.

الإتقان الحساس للتصنيع السويسري

التيتانيوم (Grade 23 ELI): مسامير العمود الفقري بلمسات نهائية Ra 0.2μm (معتمدة من FDA 510(k)).

سبائك المغنيسيوم القابلة للامتصاص الحيوي: مسامير عظام مؤقتة تتحلل بمعدل 0.8 مم/سنة.

Vespel® SP-1: عوازل ذات درجة حرارة عالية لأدوات أشباه الموصلات.

تباين معايير القطع

المادة	معدل التغذية لـ CNC	معدل التغذية السويسري	الفرق في تشطيب السطح
316L ستانلس ستيل	0.15 مم/دورة	0.05 مم/دورة	Ra 0.8μm مقابل 0.3μm
PEEK	0.20 مم/دورة	0.08 مم/دورة	خالٍ من النتوءات مقابل إزالة النتوءات يدويًا

3. حروب التفاوتات: مواجهة على مستوى الميكرون

كشف حدود CNC

الانحراف الحراري: يؤدي تسخين المغزل إلى انحراف أبعاد بمقدار 0.008 مم على مدى 4 ساعات.

علامات الاهتزاز (Chatter): يُظهر تحليل التردد اهتزازات رنانة فوق 8,000 دورة في الدقيقة.

ترسانة الدقة السويسرية

المغازل الفرعية: إنهاء السمات الخلفية دون إعادة التثبيت (مركزية 0.002 مم).

أجهزة قياس الميكرومتر بالليزر: مراقبة أثناء العملية تضبط الأدوات كل 50 قطعة.

التبريد بالتبريد: النيتروجين السائل (-196 درجة مئوية) يمنع تصلب العمل لسبائك Ti-6Al-4V.

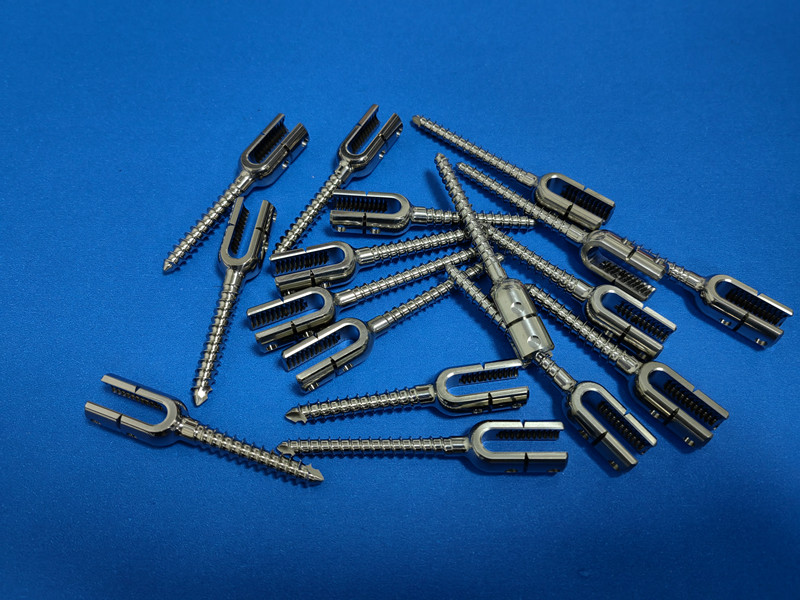

دراسة حالة طبية – مسامير العظام

المقياس	نتيجة CNC	النتيجة السويسرية	التحسين
خطأ ميل اللولبة	±0.012 مم	±0.003 مم	75%
خشونة السطح	Ra 0.6μm	Ra 0.2μm	67%
معدل الإنتاج	80/ساعة	220/ساعة	175%
