إذا كنت تشتري قطعًا، فمن المحتمل أنك وصلت إلى مفترق طرق كبير: CNC قياسي أم CNC سويسري دقيق؟
على الرغم من أن كلاهما ينتميان إلى عائلة التصنيع بالطرح، إلا أن النتيجة النهائية للمكونات الصغيرة والمعقدة يمكن أن تكون مختلفة جدًا.
اختر الطريق الخطأ وستحصل على أجزاء لا تجتاز التفاوتات المسموحة، وأوقات دورة زائدة، وميزانية منتفخة.
هنا سنشرح الاختلافات التقنية من منظور مهندس، وكيف تعمل ماكينة الخراطة السويسرية، ومتى تستخدمها بدلاً من CNC التقليدية، ولماذا أصبحت الخيار الأمثل لصناعات مثل الأجهزة الطبية والفضاء والإلكترونيات. بنهاية هذا المقال، ستعرف أي طريق تسلك لمشروعك القادم.
ماكينة الخراطة السويسرية الدقيقة باستخدام CNC هي عملية تصنيع متخصصة مصممة لإنتاج مكونات صغيرة ومعقدة وعالية الدقة بكفاءة استثنائية. نشأت هذه الطريقة في صناعة الساعات السويسرية، وتم تطويرها لتصنيع تروس ومسامير صغيرة ومعقدة بتفاوتات لم تستطع المخارط القياسية تحقيقها.
اليوم، تُستخدم ماكينة الخراطة السويسرية الدقيقة عالميًا لتصنيع كل شيء بدءًا من مسامير العظام وحتى موصلات الطيران. يبقى المبدأ الأساسي كما هو: دعم المادة أقرب ما يمكن إلى نقطة القطع للتخلص من الانحراف.
من السهل التعرف على المخرطة السويسرية: ابحث عن جلبة التوجيه. بينما تثبت المخرطة CNC النموذجية المادة في ظرف وتسمح بتمدد تلك المادة غير المدعومة حسب الحاجة، تقوم ماكينة الخراطة السويسرية بتغذية قضيب المواد عبر جلبة توجيه لدعمها على بعد بضعة مليمترات فقط من نقطة تلامس أداة القطع.
حركة المادة: يتحرك قضيب المواد على طول المحور Z عبر جلبة التوجيه أثناء دورانه.
حركة الأداة: تبقى أدوات القطع في نفس الموضع على المحور Z، وتقوم بعمليات القطع على المواد المدعومة حسب الحاجة.
العمليات المتزامنة: نظرًا لأن الماكينات السويسرية غالبًا ما تكون مجهزة بعدة محاور وأعمدة أدوات، يمكن للشركات القطع بعدة أدوات في وقت واحد.
بالنسبة لخراطة الأجزاء الطويلة النحيفة، من الصعب المبالغة في أهمية هذا الإعداد. إذا كنت تبحث عن مورد ماكينة خراطة سويسرية دقيقة يستخدم هذه المبادئ، فإن المعرفة العميقة بالعملية جنبًا إلى جنب مع المعدات الحديثة ستخدمك بشكل أفضل. تم تصميم خدماتنا الشاملة للخراطة السويسرية باستخدام CNC لتعظيم فوائد هذه التقنية.
لمعرفة سبب تفوق الخراطة السويسرية في أنواع معينة من الأجزاء، يجب مقارنتها مباشرة مع مراكز الخراطة والتفريز التقليدية باستخدام CNC.
هنا نرى المقايضات الهندسية:
| الميزة | ماكينة الخراطة السويسرية الدقيقة باستخدام CNC | التصنيع باستخدام CNC القياسي (مخرطة/فريزة) |
| دعم المادة | جلبة التوجيه تدعم القضيب على مسافة 5-10 مم من القطع، مما يلغي الانحراف بشكل شبه كامل. | الظرف أو الملزمة تدعم أحد الأطراف؛ الأجزاء الطويلة غير المدعومة عرضة للاهتزاز والانحراف. |
| هندسة الجزء المثالية | أجزاء طويلة، نحيفة، ومعقدة (أعمدة، دبابيس، أدوات طبية). نسب طول إلى قطر عالية (L/D 10:1). | أجزاء قصيرة، صلبة، أو على شكل كتلة. أجزاء تتطلب ميزات ذات قطر كبير أو إزالة مواد ثقيلة. |
| التفاوتات والدقة | قادرة على تحقيق تفاوتات فائقة الضيق (±0.0002 بوصة / 0.005 مم) وتشطيبات سطحية فائقة (Ra < 0.4 ميكرومتر). | دقة عالية قابلة للتحقيق، لكن التحكم في التفاوتات يتدهور مع زيادة طول الجزء وتعقيده. |
| وقت الدورة والكفاءة | عالٍ للغاية. أدوات متعددة (مغزل رئيسي، مغزل فرعي، أدوات حية) تعمل في وقت واحد. يتم إكمال الأجزاء المعقدة في إعداد واحد. | يتطلب عادةً عدة إعدادات أو عمليات ثانوية (تفريز بعد الخراطة)، مما يؤدي إلى أوقات تسليم إجمالية أطول وأخطاء محاذاة محتملة. |
| ملاءمة حجم الدفعة | تتفوق في الإنتاج بكميات متوسطة إلى عالية بسبب أوقات الدورة الأسرع، على الرغم من أن الماكينات السويسرية الحديثة أصبحت مرنة بشكل متزايد للنماذج الأولية. | فعالة للغاية للنماذج الأولية منخفضة الحجم والأجزاء الكبيرة البسيطة. مثالية للأحجام العالية عندما لا تكون هندسة الجزء نحيفة. |
لمعرفة المزيد عن قدراتنا، تحقق من صفحة خدمات الخراطة السويسرية باستخدام CNC.
هذا سؤال شائع. في الواقع، بالمقارنة مع مشغل CNC العادي، فإن السؤال الوحيد الجميل (بالفرنسية في الواقع) هو: "ما المختلف في الرجل السويسري (ربما من البديهي أن جميع السويسريين ذكور، وهذا قد يكون ما يجعلهم غير عاطفيين بالطبع)؟" كما اتضح، يمكن أن يكون مشغلو الماكينات السويسرية أذكياء، لكننا كنا نعرف ذلك بالفعل.
يقومون بتركيب وتشغيل جلبة التوجيه ذات الاحتكاك المتناهي الصغر (بالإضافة إلى بقية الدوارة). يقومون بمزامنة المغزل الرئيسي والفرعي؛ والتحكم في تغذية قضيب المواد الطويل؛ وبرمجة حركة الأدوات على مسارات متزامنة.
نظرًا لأن معظم الماكينات السويسرية تعمل دون مراقبة لساعات وتتطلب وقت إعداد أكبر بكثير من CNC التقليدية، فإن مشغل الماكينة السويسرية يعرف طبقة إضافية كاملة من ديناميكيات الخراطة السويسرية الدقيقة للغاية، بالإضافة إلى كيفية التحكم في المناولة الآلية للأجزاء والتنبؤ بتآكل أدوات القطع.
كم مرة سمعت مهندسين يسألون "لماذا لا يمكننا فقط استخدام CNC قياسي لهذا الجزء؟" والإجابة هي نعم للعديد من الأجزاء، ولكن عندما يتعلق الأمر بـ الأجزاء السويسرية المعقدة، فإن أفضل إجابة غالبًا هي "سويسري".

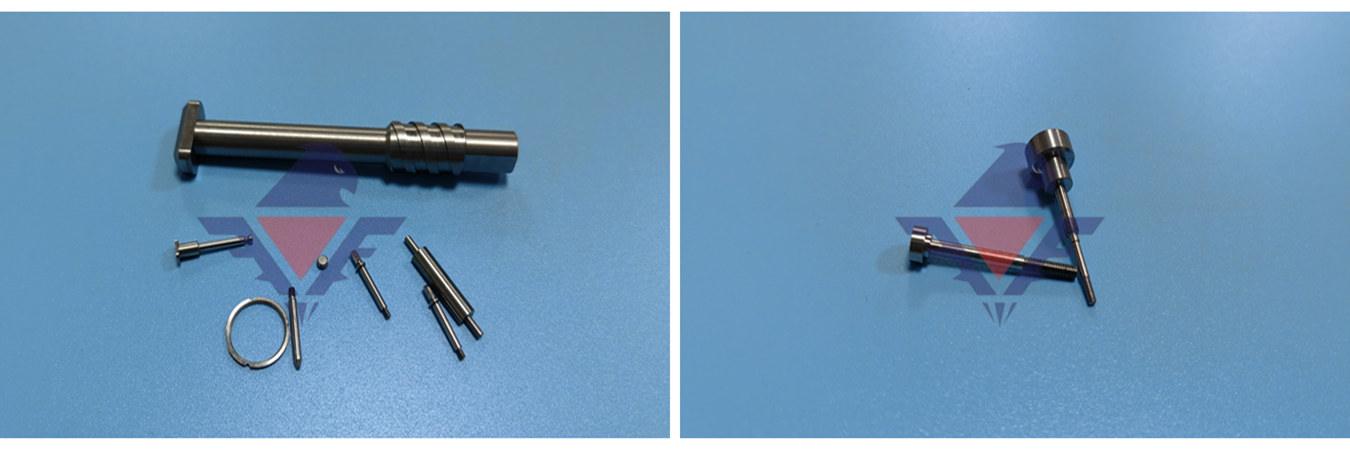

يحتوي تصميمك على ثقوب عرضية وخيوط وشقوق على عمود أصغر من قلم الرصاص. لا يمكن لأدوات الخراطة التقليدية تعويض سوى قدر معين من انحراف الجزء عند محاولة قطعها بهذا الحجم الصغير. تدعم الخراطة السويسرية المادة بالقرب من الأداة لدرجة أن الخراطة السويسرية الدقيقة للغاية تصبح ليس فقط ممكنة، بل قابلة للتكرار بشكل كبير.
اهتزاز أقل يعني تشطيبات سطحية أفضل. هذا مهم لأشياء مثل الصمامات الهيدروليكية والغرسات الطبية وما إلى ذلك، حيث يمكن أن تؤثر خشونة السطح ليس فقط على تشغيل الصمام، ولكن أيضًا على التوافق الحيوي وتأثير التآكل الذي ستراه الأجزاء على المريض. نحن نحافظ بانتظام على تفاوتات ستكون إنجازًا بطوليًا على مخرطة CNC قياسية، باستخدام الخراطة السويسرية الدقيقة المخصصة. في كل مرة.
ممتاز، الآن لديك الشكل، لكنك الآن بحاجة إلى معالجة الجزء لنقله إلى ماكينة تفريز لقطع الميزة الثانوية. يمكن للماكينة السويسرية المزودة بأدوات حية ومغزل فرعي أن تقوم بالخراطة والتفريز والحفر وحتى العمل الخلفي في دورة ماكينة واحدة. معالجة أقل، خطأ بشري أقل، وقت متاح أكثر في جيبك.

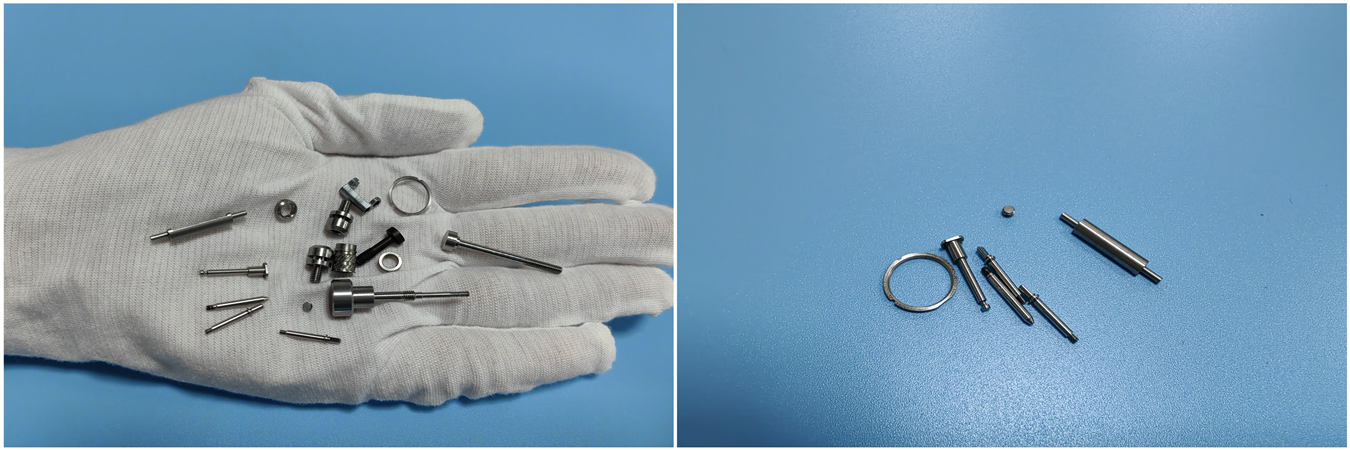

إذا كان مشروعك يدور حول تصنيع الأجزاء الصغيرة الدقيقة، فإن التوحيد والقيام بكل شيء في إعداد واحد هو توفير كبير للوقت (وتوفير للنقود أيضًا). بالنسبة لمزود خدمات الخراطة السويسرية OEM، فهذا أمر قياسي.
لذلك، فإن وجود جلبة التوجيه تلك سيسمح لك بتشغيل طول قطع أطول واستخدام المواد الخاصة بك بشكل أكثر كفاءة، بدلاً من مجرد إبرازها لمسافة أطول. هذا مهم عند العمل بمواد سبائك صعبة مثل التيتانيوم والفولاذ المقاوم للصدأ 316LVM والإينكونيل.
القدرات المتخصصة للخراطة السويسرية مطلوبة في عدد من الصناعات الحساسة. باستخدام مورد خراطة سويسرية معتمد، تضمن إنتاج أجزائك وفقًا لجميع المواصفات التنظيمية والأداء اللازمة.
القطاع الطبي: الأدوات الجراحية، مسامير العظام، الغرسات السنية، قضبان العمود الفقري. المواد بشكل عام متوافقة حيوياً وذات تتبع مطلق.
الفضاء: دبابيس الموصلات، أغلفة أجهزة الاستشعار، المكونات الهيدروليكية والمثبتات باستخدام مواد خفيفة الوزن وعالية القوة.
السيارات: مكونات حاقن الوقود، أعمدة ناقل الحركة، مكونات مستشعرات ABS التي تتطلب مقاومة تآكل عالية وإنتاجًا ثابتًا.
الإلكترونيات: موصلات دقيقة، مكونات تدريع وأطراف بطاريات للإلكترونيات الاستهلاكية والاتصالات.
الدفاع والصناعة: مكونات الأسلحة النارية ووصلات الطاقة السائلة، مثبتات متخصصة.
بالنسبة لهذه المجالات الحساسة، يعد التعاون مع شركة خراطة سويسرية حاصلة على شهادة ISO أمرًا ضروريًا. تظهر الشهادات مثل ISO 9001، وAS9100 للفضاء، أو ISO 13485 الطبية، الالتزام بأنظمة الجودة اللازمة والتحكم في العمليات.
أحد العوائق الشائعة التي نواجهها هي التكلفة. نعم، عادةً ما يكون للماكينات السويسرية سعر ساعي أعلى من أجهزة CNC القياسية،
