تصنيع كتل المشعب باستخدام CNC: دقة القنوات، تصميم الختم، واختيار المواد

مقدمة: التعقيد الخفي لكتل المشعب

قد تبدو كتلة المشعب بسيطة من الخارج - يمكن أن تظهر ببساطة ككتلة مستطيلة من المنافذ والثقوب - ولكن من الداخل، فهي تعمل كنظام تحكم في حركة المرور يتحمل الضغط إما للأنظمة السائلة أو الهوائية أو الهيدروليكية. مع التصنيع الآلي المناسب، هناك فرصة ممتازة لتشغيل الأنظمة بشكل نظيف ومستقر وخالٍ من التسرب. إذا تم تصنيعها بشكل غير صحيح، يمكن أن تكون الأعراض شديدة - مثل انخفاض الضغط غير المرئي، وتشغيل الصمامات غير المتوقع، والتلوث والتسربات التي لا تظهر إلا بعد التدوير الحراري.

بدلاً من وجود مجموعة كبيرة من الوصلات والخراطيم التي تربط المكونات معًا، تجمع كتلة المشعب جميع الممرات والمنافذ في تجميع واحد مضغوط. مزايا دمج جميع الممرات والمنافذ في تجميع واحد مضغوط واضحة: عدد أقل من الأماكن التي يمكن أن يحدث فيها تسرب، وتجميعات أكثر إحكامًا، وتجميع أسرع؛ ومع ذلك، هناك خطر أكبر بوجود جميع المكونات داخل تجميع واحد - إذا كان هناك عيب في أي من الممرات أو المنافذ، فسيؤثر ذلك على التجميع بأكمله وتشغيل النظام. سيشرح هذا الدليل أهم العوامل المتعلقة بتصنيع كتل المشعب باستخدام الحاسب الآلي من وجهة نظر هندسية: دقة القنوات؛ تصميم الختم؛ اختيار المواد؛ وكيفية اختيار شريك يفهم كيفية القيام بذلك بشكل صحيح (ولديه سجل ثابت من الجودة).

ما هي كتل المشعب ولماذا هي مهمة؟

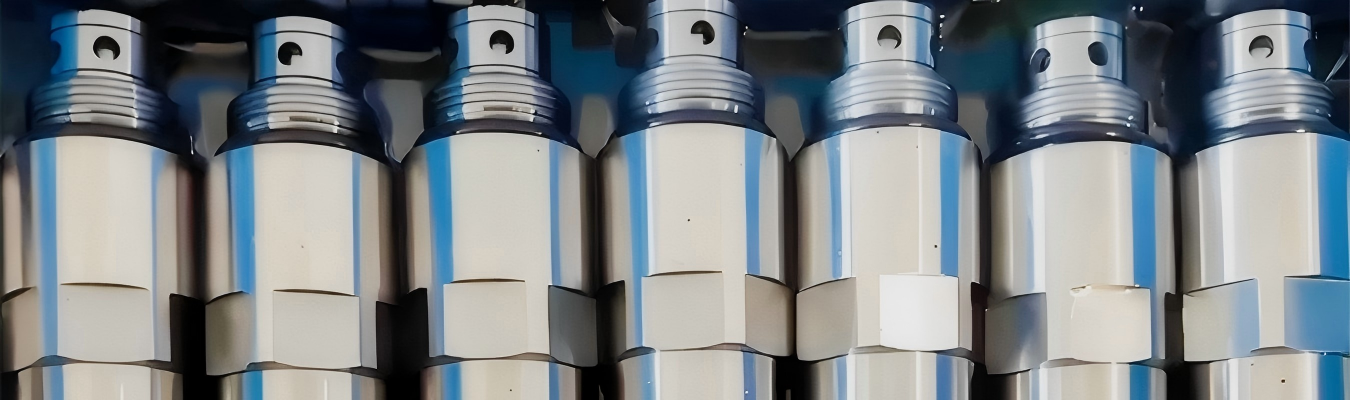

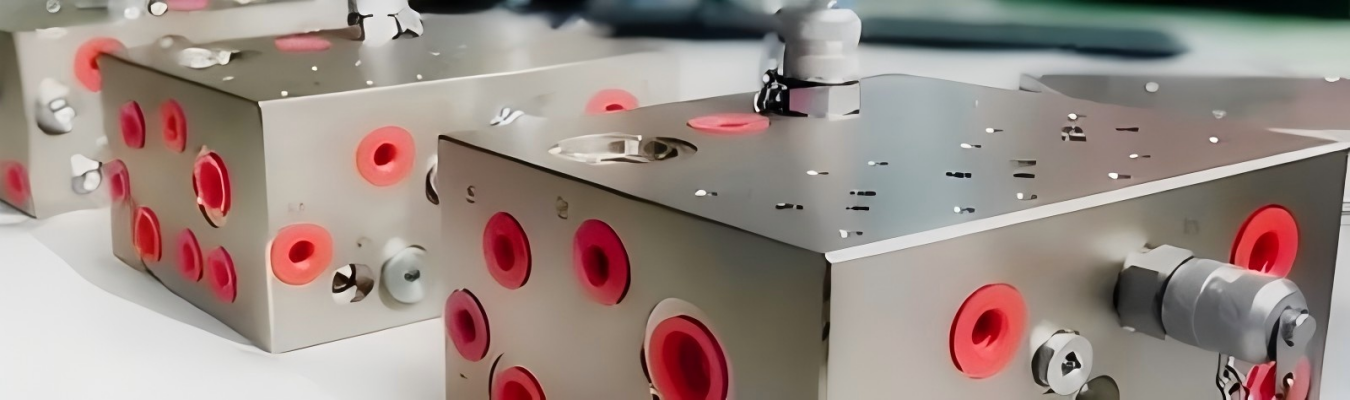

كتلة المشعب هي مكون مصنع آليًا يوجه التدفق بين المضخات والصمامات والمشغلات والخزانات. بدلاً من استخدام عشرات الوصلات والخراطيم المنفصلة، يقوم المشعب بتجميع كل شيء في كتلة واحدة مصنعة بدقة.

الأنواع الشائعة لكتل المشعب

معظم كتل مشعب التفريغ لديها أعلى معايير النظافة والتشطيب السطحي. الفئة التالية الأقرب لكتل مشعب التفريغ من حيث معايير النظافة والتشطيب السطحي هي الأنظمة الهيدروليكية المستخدمة في تطبيقات الختم.

بشكل أكثر تحديدًا، تُستخدم كتل المشعب المصنعة باستخدام الحاسب الآلي في العديد من قطع المعدات الصناعية المختلفة بما في ذلك معدات التصنيع، وأتمتة المصانع، والروبوتات، والمستشفيات، ومعدات الطيران، وتطبيقات الطاقة. يعد اختيار الشركة المصنعة قرارًا مهمًا إذا كنت تنوي استخدام كتلة مشعب مخصصة مصنعة باستخدام الحاسب الآلي في أنظمتك الهيدروليكية أو الهوائية أو غيرها من أنظمة التعامل مع السوائل.

دقة القنوات وتصميم الختم: جوهر أداء المشعب

أهمية تصميم الختم

عندما يتم تصنيع كتلة المشعب بشكل غير صحيح، قد تحتوي على عيوب لن تراها حتى تتعطل! الأسباب الأكثر شيوعًا للفشل هي:

• ثقوب غير محاذية تخلق اضطرابًا في نظام التحكم، بالإضافة إلى الضوضاء وفقدان الضغط؛

• النتوءات المتبقية من عمليات التصنيع، والتي تعتبر السبب الرئيسي لانحشار مكابس الصمامات التناسبية

• نقص الأسطح المانعة للتسرب المسطحة و/أو الملساء يمكن أن يتسبب في انفجار الحلقات الدائرية في أنظمة الضغط العالي.

تظهر الإحصائيات الصناعية أن الغالبية العظمى من أعطال الصمامات اللولبية تحدث بسبب شكل من أشكال التلوث، وجزء كبير من هذا التلوث يأتي من كتل المشعب سيئة التنظيف والتشطيب التي تنتجها الشركة المصنعة للصمامات.

العوامل الرئيسية لتحقيق ختم مانع للتسرب

تشطيب سطح الختم

تتطلب أسطح تركيب الصمامات عمومًا Ra ≤ 0.4 ميكرومتر واستواء ≤ 0.01 مم لإنشاء ختم مانع للتسرب. إذا كان نظام الهواء يمكنه قبول خدش في سطح تركيب الصمام، فإنه يمكن أن يخلق مسار تسرب في النظام الهيدروليكي.

تفاوتات أخدود الحلقة الدائرية

يمنع أخدود الحلقة الدائرية المناسب (العرض والعمق ونصف القطر) بثق الحلقة الدائرية. يمكن أن تبدو كتلة المشعب الهيدروليكية "مثالية"، ومع ذلك قد تفشل الكتلة في الخدمة إذا كانت الزوايا المستديرة لأخاديد الحلقة الدائرية غير متسقة.

حالة فحص المنفذ

يمكن أن تخلق الشطب غير المتسقة في منفذ (منافذ) الصمام تباينًا في التجميع وتضر بنظام ختم الصمام، لذلك؛ يجب استخدام الشطب الموحد دائمًا للحفاظ على سلامة كل من التجميع ونظام الختم.

جودة الخيط

غالبًا ما يتم إنشاء عيوب التجميع والتناقضات في الختم نتيجة لانحراف الخيط أثناء إجراءات التجميع المحكمة. من أجل أداء الختم المناسب من كتل المشعب المصنعة بدقة طوال عملية التجميع، يجب أن يوجد دائمًا تشكيل خيط متسق وظروف دخول خيط مناسبة.

اتساق التدفق عبر القنوات

يجب تخطيط التقاطعات المحفورة بالعرض والتحكم فيها، ويجب ألا يتم إنشاء النتوءات والرقائق داخل التقاطعات. يمكن أن يؤدي الفشل في إدارة التقاطعات المحفورة بالعرض بشكل صحيح إلى احتجاز الرقائق (خلق تقييد في الخط) وشظايا نتوءات في اتجاه مجرى نظام التحكم. يجب أن تكون كل كتلة مشعب مصنعة باستخدام الحاسب الآلي بدقة:

• عمق الحفر والتقاطع مخطط لهما ومداران

• منزوعة النتوءات تمامًا من جميع المناطق الداخلية

• منظفة ويتم التحقق من نظافتها بالكامل بعد التجميع

دليل اختيار المواد لكتل المشعب

تعتمد المادة المناسبة لكتل المشعب باستخدام الحاسب الآلي على متطلبات الضغط، وبيئة التشغيل، واحتياجات مقاومة التآكل، واعتبارات التكلفة.

جدول مقارنة المواد

كتل المشعب - ماكينات CNC والألومنيوم

في التطبيقات الهيدروليكية (منخفضة ومتوسطة الضغط)، تعتبر كتل المشعب المصنعة باستخدام الحاسب الآلي والمصنوعة من سبيكة الألومنيوم 6061-T6 هي المادة الأكثر شيوعًا. تشمل فوائد الألومنيوم 6061-T6 نسبة ممتازة من القوة إلى الوزن، وقابلية تصنيع ممتازة ومقاومة استثنائية للتآكل - كل ذلك بنقطة سعر غير مكلفة نسبيًا.

• أفضل التطبيقات لكتل المشعب المصنعة باستخدام الحاسب الآلي من الألومنيوم: الأنظمة الهوائية؛ الأتمتة؛ أتمتة المصانع؛ الروبوتات؛ أنظمة التحكم.

• تصنيفات الضغط: هوائي: حتى 250 رطل لكل بوصة مربعة (17 بار)، وهو أقل للتطبيقات الهيدروليكية من مشعبات النحاس الأصفر أو الفولاذ المقاوم للصدأ التقليدية.

• نوع التشطيب: إما مؤكسد أو منتهٍ بطبقة أكثر سمكًا لتوفير صلادة إضافية ومقاومة للتآكل.

الفولاذ المقاوم للصدأ - كتل المشعب المصنعة باستخدام الحاسب الآلي
