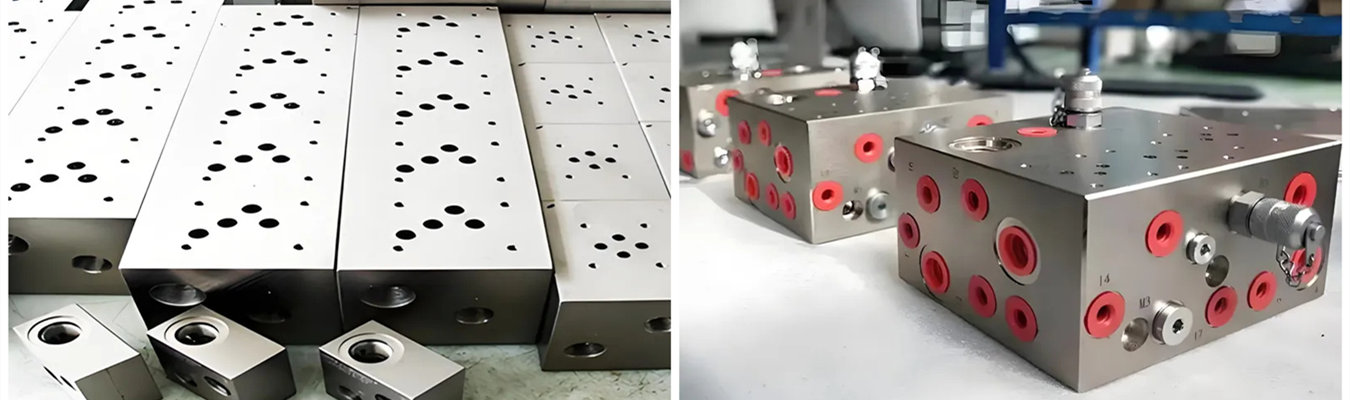

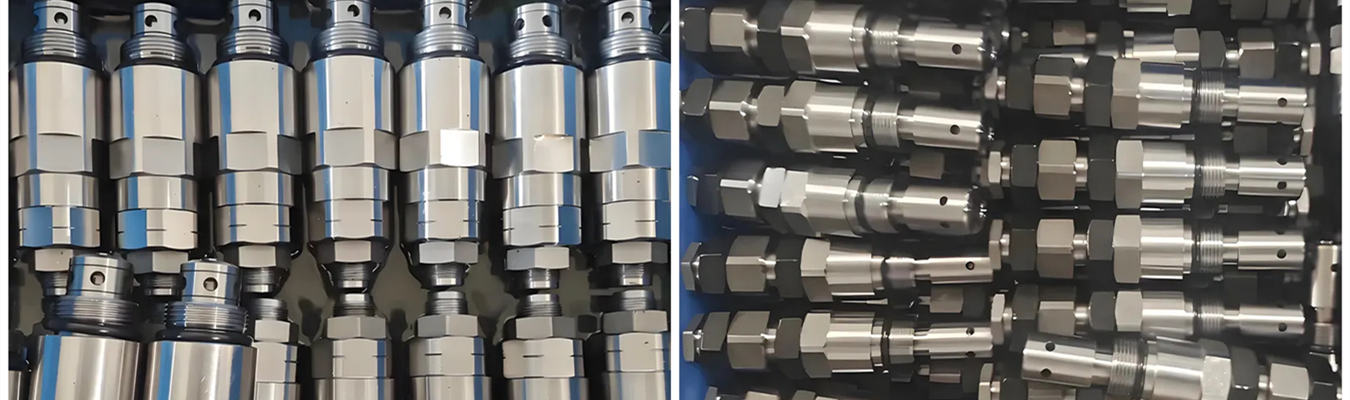

كتلة المشعب هي قطعة مصنعة تقوم بنقل السوائل أو الهواء أو الفراغ بين المضخات والصمامات والمشغلات وأجهزة الاستشعار. بدلاً من إنشاء عدد كبير من نقاط التسرب المحتملة باستخدام عشرات الوصلات والخراطيم، يجمع المشعب المصمم بعناية الممرات الضرورية مباشرة داخل قطعة واحدة. إن تقليل نقاط التسرب، وتوفير مساحة أصغر للنظام بأكمله، والتجميع الأسرع هي فوائد واضحة.
ومع ذلك، فإن خطر وجود ميزة تصنيع غير صحيحة واحدة داخل تلك الكتلة يمكن أن يسبب مشاكل كبيرة للنظام بأكمله. يتم تقييم كتل المشعب بناءً على أدائها (معدلات تدفق ثابتة؛ إحكام إغلاق جميع التوصيلات بشكل صحيح؛ وخلو الممرات الداخلية من التلوث) بدلاً من المظهر الخارجي مثل العديد من الأجزاء المصنعة الأخرى.
سيحدد هذا الدليل للمشعبات المُصنعة باستخدام الحاسب الآلي (CNC) كيفية استخدام الصناعات المختلفة لها؛ وكيفية تحديد المواد التي يجب استخدامها؛ والأهم من ذلك بالنسبة للمهندسين، كيفية ضمان أن كل قطعة تفي بمتطلبات الدقة اللازمة للأنظمة الهيدروليكية والهوائية وغيرها من أنظمة السوائل.
تستخدم الأنظمة الهيدروليكية والهوائية نفس المبدأ الأساسي - نقل الوسائط عبر كتلة توزيع مركزية - لكن متطلبات التشغيل الآلي الخاصة بها لا يمكن أن تكون أكثر اختلافًا. يساعدك فهم هذه الاختلافات في تحديد كتل المشعب المُصنعة باستخدام الحاسب الآلي (CNC) المناسبة للسيارات أو كتل المشعب الصناعية المناسبة لتطبيقك.
| الميزة | كتل المشعب الهيدروليكية | كتل المشعب الهوائية |
| ضغط التشغيل | حتى 5,000 PSI (345 بار) | حتى 250 PSI (17 بار) |
| المادة الأساسية | فولاذ سبيكة 4140، فولاذ كربوني 1018، حديد مرن | ألومنيوم 6061-T6، نحاس |
| الاهتمام الأساسي | التعب عالي الدورة، حساسية التلوث | التسريبات الصغيرة، تكرار الدورة الطويلة |
| متطلب التشغيل الآلي الحرج | التحكم في النتوءات، جودة سطح الختم | جودة خيوط المنفذ، سلامة أخدود الحلقة O |
| سمك الجدار | 3 مم كحد أدنى لدورات الضغط | أقل أهمية |
غالبًا ما تُصنع كتل المشعب الهيدروليكية المُصنعة باستخدام الحاسب الآلي (CNC) من فولاذ سبيكة 4140 لأنه ثبت مرارًا وتكرارًا أنه المادة الأكثر موثوقية لهذا النوع من التطبيقات، خاصة عندما يكون هناك العديد من دورات التحميل وتغير الضغط. بالإضافة إلى ذلك، فإن الفولاذ الكربوني 1018 يعتبر بشكل عام خيارًا مقبولاً لهذه الأنواع من التطبيقات. الفولاذ المقاوم للصدأ 316 هو الخيار المفضل عند تصنيع كتل المشعب البحرية المُصنعة آليًا نظرًا لقدرته على مقاومة التآكل وسهولة التنظيف.
عندما يتعلق الأمر بكتل المشعب الهوائية أو مشاريع التشغيل الآلي باستخدام الحاسب الآلي (CNC)؛ فإن الصمامات الهيدروليكية تُصنع بشكل أفضل من الألومنيوم (6061-T6) في المقام الأول بسبب وزنه الخفيف، ومقاومته للتآكل، وقابليته للتشغيل الآلي، وتكلفته المنخفضة نسبيًا مقارنة بالمواد الأخرى. إذا كنت بحاجة إلى صمام هيدروليكي مُصنع باستخدام الحاسب الآلي لعمليات التصنيع الخاصة بك، فإن الألومنيوم عادة ما يكون المادة المثالية لجسم الصمام. كملاحظة إضافية، تستخدم العديد من عمليات التشغيل الآلي للصمامات الهيدروليكية باستخدام الحاسب الآلي في صناعات توزيع المشروبات أيضًا إما الألومنيوم أو الفولاذ المقاوم للصدأ 316L، اعتمادًا على متطلبات الوسائط السائلة المستخدمة.
إن تحقيق الدقة في تشغيل المشعبات ليس مجرد مسألة تلبية الأبعاد الأساسية. بينما يمكن أن تكون المشعبات "ضمن المواصفات" في تقرير CMM، إلا أن القياسات الداخلية يمكن أن تكشف عن مشاكل خفية ستؤدي إلى فشل النظام بأكمله. فيما يلي بعض الطرق الحاسمة لضمان الموثوقية.
الحفر العميق والحفر بالرمح (Gun Drilling)
تفشل طرق الحفر القياسية عندما تتجاوز نسب العمق إلى القطر 5:1 لأنها تواجه صعوبة في تبديد الحرارة وإزالة الرقائق بكفاءة. كتل المشعب الهيدروليكية عالية الجودة التي تم تشغيلها بشكل صحيح ستحتوي على ثقوب محفورة بالرمح (Gun Drilled) مع تفاوت استقامة يبلغ 0.1 مم لكل 100 مم لنسبة عمق إلى قطر تبلغ 20:1 أو أعلى؛ يستخدم معظم مصنعي كتل المشعب الهيدروليكية باستخدام الحاسب الآلي مثقاب رمح متخصص لإنتاج تشطيب مستقيم ومنع اختراق الجدار.
الحفر المتقاطع والتحكم في النتوءات (Cross Drilling)
يمكن أن تكون النتوءات الناتجة عن التقاطعات المحفورة بشكل متقاطع سببًا في تقييد التدفق، ويمكن أن تنكسر أيضًا وتسبب تلوث الصمامات+. الجسيمات المعدنية الصغيرة الموجودة في نظامك الهيدروليكي هي المسؤولة عن الجزء الأكبر من انحشار مكبات الصمامات التناسبية. وفقًا للإحصائيات التي تم جمعها داخل الصناعة، فإن ما يصل إلى 90٪ من حالات فشل الصمامات اللولبية ترجع إلى التلوث، ويأتي الكثير من التلوث من كتل المشعب الهيدروليكية التي تمت إزالة نتوءاتها بشكل سيئ^+.
تعتبر استراتيجيات إزالة النتوءات القوية ضرورية لمنع مشاكل التلوث هذه. يستخدم الموردون الرائدون لكتل المشعب الهيدروليكية باستخدام الحاسب الآلي عادةً إزالة النتوءات الحرارية للقضاء على كل احتمالية تلوث النتوءات.^+ إزالة النتوءات الاهتزازية فعالة أيضًا في إنتاج أجزاء خالية من النتوءات؛ ومع ذلك، فإن العمليات الحرارية ستكون قادرة على الوصول إلى النتوءات الموجودة في الفراغات الداخلية التي لا يمكن الوصول إليها عن طريق إزالة النتوءات الميكانيكية أو الاهتزازية.
معايير تشطيب السطح لتركيب الصمام
إذا لم يتم تشغيل أسطح تركيب الصمام للحصول على تشطيب سطحي صحيح، فسوف تتطور التسريبات عند ربط الصمام إلى عزم الربط الموصى به. تشطيبات الأسطح لكتل المشعب الهيدروليكية الفولاذية المُصنعة باستخدام الحاسب الآلي داخل الأنظمة الهيدروليكية عالية الضغط هي:
Ra = 0.4 ميكرومتر كحد أقصى لأسطح تركيب الصمام
التسطيح = ≤ 0.01 مم كحد أقصى لسطح تركيب الصمام
Ra = 3.2 ميكرومتر كحد أقصى لأخاديد الحلقة O
Ra = 0.8 ميكرومتر لجميع الخيوط الموجودة على المنافذ وفتحات التثبيت.
بدون هذه المعايير، فإن الصمام المرصوص بشكل صحيح سوف يتسرب بمرور الوقت بسبب التمدد والانكماش الحراري الطبيعي للنظام.
تخفيف الإجهاد المادي
قبل التشغيل الآلي، تخضع الكتل المصنوعة من الحديد الزهر أو الفولاذ لعملية معالجة حرارية لتخفيف مستوى الإجهاد الداخلي المتناسب في الكتلة/الجزء+. قد يؤدي الفشل في تخفيف هذه الضغوط قبل التشغيل الآلي إلى انحراف الأبعاد بعد تعرض المادة الخام للحرارة المتولدة من التشغيل الآلي. يمكن أن يؤدي تفاعل الضغوط المتبقية داخل المادة الخام، نتيجة للحرارة الناتجة عن التشغيل الآلي، إلى تشويه الجزء قليلاً بعد تشغيله بالكامل. تخفيف الإجهاد ليس اختياريًا لكتل المشعب الهيدروليكية المُصنعة باستخدام الحاسب الآلي حيث يجب أن تحافظ على إحكام الغلق الخالي من التسرب لفترات طويلة من الزمن.
الفحص أثناء العملية وباستخدام CMM
ما لا يمكنك قياسه لا يمكنك التحكم فيه. نظرًا للمستوى العالي من الدقة المطلوب للمشعبات، يتضمن برنامج ضمان الجودة ما يلي:
فحص القطعة الأولى (FAI) - التحقق من جميع الأبعاد الحرجة وفقًا لبرنامج القطعة.
التحري أثناء العملية (In Process Probing) - التحقق من الموضع الموضعي للثقوب والأعماق أثناء دورة التشغيل الآلي.
الفحص النهائي باستخدام CMM - تقرير أبعاد كامل لكل دفعة إنتاج من الأجزاء المنتجة.
ينتج التشغيل الآلي باستخدام الحاسب الآلي الدقيق النموذجي للمشعبات الهيدروليكية تفاوتات موضعية تبلغ ± 0.02 مم للميزات الموضعية وأقطار الثقوب تبلغ ± 0.01 مم لجميع الممرات الموسعة أو المثقوبة بدقة داخل المشعب الهيدروليكي+. يمكن للميزات الحرجة الموجودة في التطبيقات عالية الدقة مثل كتل المشعب الهيدروليكية الصناعية المستخدمة مع المكابس الهيدروليكية أن تحافظ على ± 0.005 مم.
تغطي خبرتنا في كتل المشعب المُصنعة باستخدام الحاسب الآلي (CNC) جميع الصناعات الرئيسية، ولكل منها متطلبات مواد فريدة.
| نوع المشعب | المواد الأساسية | تصنيف الضغط | الخصائص الرئيسية | التطبيقات النموذجية |
| هيدروليكي | فولاذ سبيكة 4140، فولاذ كربوني 1018 | حتى 5,000 PSI | قوة عالية، مقاومة للتعب | المعدات الثقيلة، القولبة بالحقن، الآلات الصناعية |
| هوائي | ألومنيوم 6061-T6، نحاس C36000 | حتى 250 PSI | خفيف الوزن، مقاوم للتآكل، فعال من حيث التكلفة | أتمتة المصانع، الروبوتات، أنظمة التحكم في الهواء |
| ماء/مبرد | فولاذ مقاوم للصدأ 316، ألومنيوم 6061 | حتى 500 PSI | مقاومة ممتازة للتآكل، قابل للتنظيف | قواطع الليزر، مراكز التشغيل الآلي باستخدام الحاسب الآلي، أنظمة التبريد |
