دبابيس قاذف القالب: تحديات التصنيع الدقيق، تقليل التآكل والإنتاج بكميات كبيرة

مقدمة: لماذا تعتبر دبابيس طرد القوالب الأبطال غير المعروفين في القولبة بالحقن

على الرغم من السرعة الفائقة التي تُصنع بها الأجزاء المقولبة بالحقن، إلا أن دبابيس الطرد هي واحدة من القطع القليلة التي لا تحظى بالاهتمام الكافي حتى ظهور مشكلة. إذا علق جزء في القالب، أو انكسر دبوس طرد، أو حدث تآكل مبكر في الدبوس، فقد يتوقف خط الإنتاج وتُفقد آلاف الدولارات بسبب الأجزاء التالفة وتأخير الإنتاج.

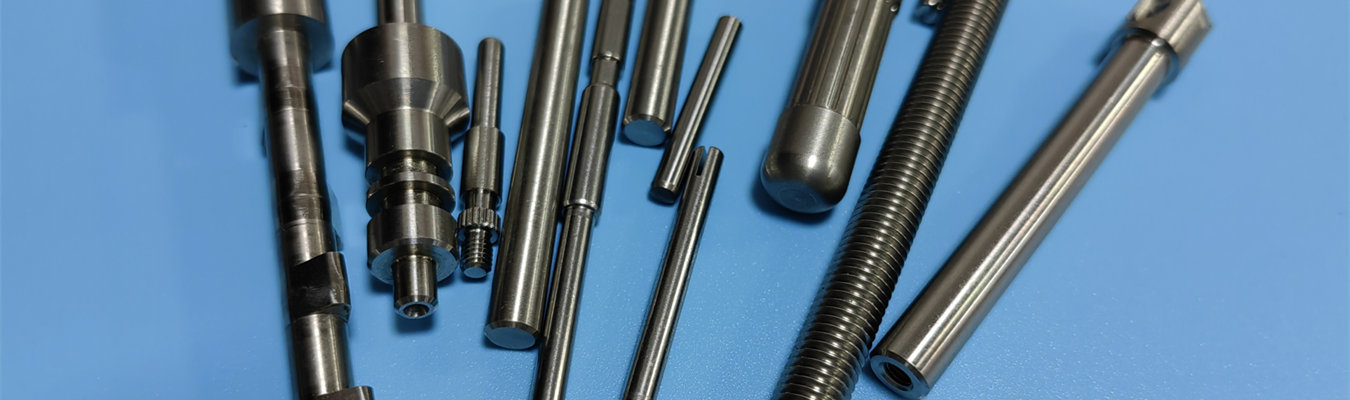

دبوس طرد القولبة بالحقن هو جزء فولاذي أو ألومنيومي نحيف ومشطوب بدقة يدفع المكون البلاستيكي النهائي من تجويف القالب بعد أن يبرد. بينما تبدو عملية دفع المكون البلاستيكي من القالب بسيطة إلى حد ما، إلا أن البراعة في صنع كل دبوس طرد هي أي شيء سوى البسيطة. يجب أن تتحمل دبابيس الطرد ملايين دورات الحقن وتوفر آلية لدفع الجزء المكتمل خارج القالب مع منع أي تآكل مفرط في أدوات القالب والحفاظ على أي محاذاة ضرورية من القالب إلى المكون المقولب.

الغرض من هذا الدليل هو توفير المعلومات اللازمة للتمييز بين دبابيس طرد القوالب عالية الجودة وتلك التي ستفشل. سيزودك الشرح الفني بالمعلومات العملية اللازمة لتحديد وشراء وصيانة هذه المكونات الحرجة بثقة.

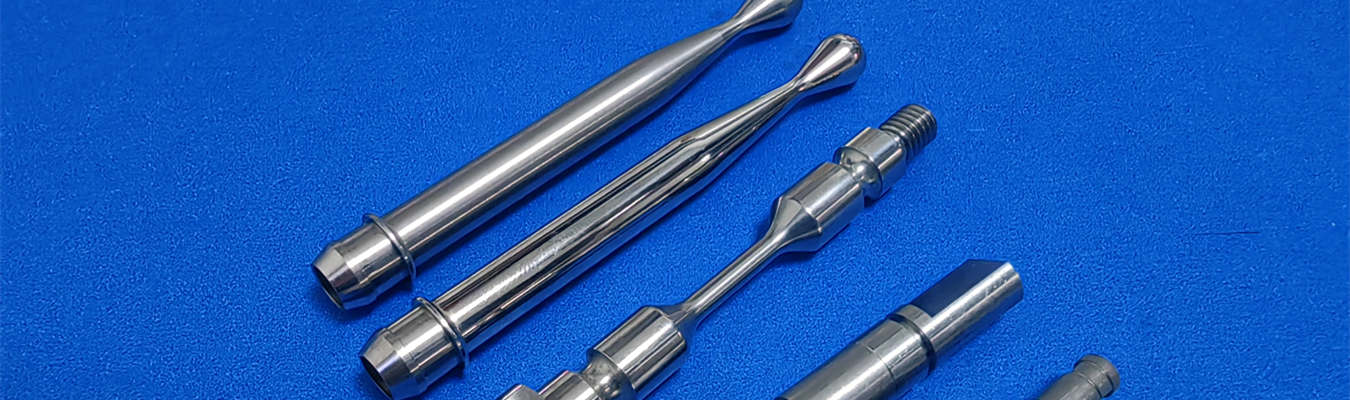

هناك عدة أنواع من دبابيس الطرد المتاحة، بما في ذلك دبابيس الطرد المصنوعة من الفولاذ المقاوم للصدأ للتطبيقات الطبية ودبابيس الطرد المستقيمة للإنتاج العام. كلما فهمت هندسة دبوس الطرد بشكل أفضل، كلما تمكنت من اتخاذ قرارات سليمة وتقليل التكاليف الإجمالية لامتلاك هذه المكونات الحرجة.

تحديات التصنيع الدقيق لدبابيس طرد القولبة بالحقن

تواجه دبابيس الطرد بعض أصعب الظروف أثناء التصنيع. فهي تنزلق داخل وخارج فتحات الخلوص المضبوطة بإحكام آلاف المرات في كل وردية؛ وتتحمل مستويات شديدة من درجات الحرارة والضغط؛ ويجب أن تخرج الأجزاء البلاستيكية بفعالية دون التعلق أو الاحتكاك بها. يتطلب تحقيق هذه الموثوقية التغلب على العديد من تحديات التصنيع الأساسية.

التحدي الأول: تفاوتات دقيقة للاستدارة والقطر عند مستوى الميكرون

على عكس المثبتات القياسية، يجب أن تتناسب دبابيس طرد القولبة بالحقن في فتحات التوجيه الخاصة بها والتي تقاس بالميكرونات. إذا كانت فضفاضة جدًا في فتحات التوجيه، فسوف يتسرب الوميض عبر الدبوس إلى الجزء المقولب، مما يخلق عيوبًا. إذا كانت ضيقة جدًا، فسوف يتجمد الدبوس أو يحتك، مما يتسبب في تلف كارثي للقالب.

هناك معايير دولية (ISO 6751 (2011)) تحدد التفاوتات والأبعاد لدبابيس طرد القولبة بالحقن والسبك بالقالب. في التطبيقات الحرجة، يجب التحكم بإحكام في تمركز الرأس والجسم وطرف الدبوس.

التفاوتات القياسية للتصنيع لدبابيس الطرد عادة ما تكون ±0.02 مم، بينما يقوم العديد من الموردين ذوي الحجم الكبير بإجراء تصنيع مخصص يصل إلى ±0.005 مم إذا طلب ذلك. في Falcon CNC Swiss، تحقق آلات CNC متعددة المحاور وطرق الطحن الدقيقة لدينا عمومًا هذه التفاوتات من خلال دورات الإنتاج الكاملة.

التحدي الثاني: الاستقامة والتمركز وسلامة السطح

دبابيس الطرد هي أجسام أسطوانية طويلة ونحيلة. تؤدي الأخطاء في الاستقامة أو الانحناءات الطفيفة في الدبوس إلى انحشار الدبابيس في فتحات التوجيه مما يسبب معدلات طرد غير متسقة للأجزاء، وزيادة معدلات التآكل، وكسر محتمل في النهاية.

تشطيب السطح له تأثير مباشر على معدل التآكل. الأسطح الأكثر نعومة تقلل الاحتكاك واحتمالية الاحتكاك. ينتج التصنيع باستخدام الحاسب الآلي عالي الدقة، الذي يحقق Ra يساوي أو أقل من 0.2 ميكرومتر، أسطحًا ناعمة تقلل الاحتكاك وتزيد من عمر الدبوس والقالب.

التحدي الثالث: الموازنة بين المتانة والصلادة

تحتاج دبابيس الطرد إلى أن تكون صلبة بما يكفي لتحمل التآكل المفرط ولكنها متينة بما يكفي لامتصاص الصدمات المتكررة دون تشقق. إذا كانت الدبابيس شديدة الصلادة، فإنها تصبح هشة جدًا، والدبابيس منخفضة الصلادة تتآكل بسرعة.

المادة الأكثر شيوعًا للأغراض العامة لدبابيس الطرد هي فولاذ أدوات العمل الساخن SKD61 و H13، مع تصنيفات صلادة تتراوح عادة بين 48-52 HRC. للتطبيقات عالية الحجم (أو التطبيقات الكاشطة)، يحدد المصنعون فولاذ ASP30 عالي السرعة المسحوق (62-64 HRC) ومتغيرات الفولاذ المقاوم للصدأ المقوى بالكامل. يخلق النيترة السطحية طبقة خارجية صلبة (تصل إلى 900 HV) للتطبيقات عالية الحجم / عالية التآكل مع الحفاظ على قلب أكثر متانة.

التحدي الرابع: التناسق الهندسي عبر حجم إنتاج كبير

عندما يطلب العميل 50,000 دبوس طرد، يجب أن يكون كل واحد مماثلاً للأول من حيث الأبعاد، ولتحقيق ذلك يلزم وجود عمليات تصنيع آلية ورقابة إحصائية صارمة على العمليات، وليس التصنيع التقليدي. استكشف خدمة التصنيع باستخدام الحاسب الآلي الدقيقة لتصنيع دبابيس القوالب.

الأنواع الشائعة لدبابيس طرد القوالب وتطبيقاتها

من المهم اختيار النوع المناسب من دبوس الطرد لمهمة قولبة معينة من خلال النظر في عدة عوامل: هندسة الجزء، وقوة الطرد، وكيف يجب أن يبدو تشطيب السطح بعد خروجه من القالب.

دبابيس الطرد المستقيمة

الغالبية العظمى (أكثر من 99%) من جميع دبابيس الطرد تكون مستقيمة، ذات مقطع عرضي دائري. وهي فعالة من حيث التكلفة ومتاحة على نطاق واسع وموحدة بشكل كبير. هذه الأنواع من دبابيس الطرد مناسبة لمعظم الأجزاء البلاستيكية ذات الاستخدام العام، والمكونات الصغيرة إلى المتوسطة الحجم، والتطبيقات التي لا تشكل فيها علامات دبوس الطرد المرئية مشكلة. ومع ذلك، فإن قيد دبابيس الطرد المستقيمة هو أن منطقة الطرد صغيرة جدًا، لذا فقد تترك انطباعًا على سطح حساس أو تسبب إجهادًا مركزًا في جزء ذي جدار رقيق.

دبابيس الطرد المسطحة

دبابيس الطرد المسطحة، وتسمى أيضًا دبابيس طرد الشفرة، ذات مقطع عرضي مستطيل أو مربع. تُستخدم عندما يكون هناك ضلع طويل أو حافة ضيقة أو منتج ممدود لا يمكن استخدام الدبابيس المستديرة القياسية معه لتوفير مساحة طرد كافية. تتميز دبابيس الطرد المسطحة بمساحة طرد أكبر من دبابيس الطرد المستقيمة بحيث يمكنها توزيع الإجهاد بشكل متساوٍ، مما يقلل من خطر تشوه الجزء. هندسة الدبابيس المسطحة أكثر تعقيدًا من الدبابيس المستديرة (على سبيل المثال، تتطلب دقة أكبر في التصنيع)، وعادة ما تتطلب EDM سلكيًا أو طحنًا دقيقًا، وليس الخراطة العادية.

دبابيس الطرد المتدرجة

تشتمل دبابيس الطرد المتدرجة على قسم يقوي قاعدة دبوس صغير القطر لتوفير قوة انحناء متزايدة. هذا التصميم موصى به للدبابيس التي يقل قطرها عن 3 مم لأنها يمكن أن تنحرف أو تنكسر عند تعرضها لصدمات متكررة، مما يجعلها عرضة للانحراف أو الكسر.

دبابيس الطرد الزنبركية ودبابيس الطرد المحملة بنابض

تحتوي دبابيس الطرد الزنبركية على آلية زنبركية مدمجة فيها تسمح بالطرد المتأخر و/أو التدريجي. هذا مفيد لملامح الأجزاء المعقدة للغاية حيث لا يمكن طرد جميع الدبابيس في وقت واحد أو قد يؤدي ذلك إلى تشويه الجزء. غالبًا ما تستخدم دبابيس الطرد المحملة بنابض أيضًا للرافعات الزاوية، والتي عادة ما تكون مصنوعة من فولاذ زنبركي، لتحمل الانحناء المتكرر.

دبابيس الطرد الهوائية

تستخدم دبابيس الطرد الهوائية ضغط الهواء بدلاً من القوة الميكانيكية للمساعدة في طرد الجزء. هذا مفيد بشكل خاص للمكونات رقيقة الجدران أو الهشة التي لا يمكن ملامستها بالدبابيس القياسية. يعمل نظام الهواء المضغوط عن طريق توجيه الهواء المضغوط عبر صمام من نوع الإبرة، مما يضع أهمية خاصة على ضرورة إغلاق دبوس الطرد الهوائي بشكل صحيح وتثبيته في القالب للحفاظ على خصائص التشغيل المناسبة.

دبابيس الطرد التقدمية

تم تصميم دبابيس الطرد التقدمية للاستخدام في أنظمة الطرد متعددة المراحل حيث تتقدم الدبابيس المختلفة وتطرد الأجزاء خلال مراحل الطرد المختلفة لتوفير إزالة قوية للأجزاء من القطع السفلية المعقدة و/أو التجاويف العميقة جدًا دون التسبب في تلف الأجزاء.

تعرف على المزيد حول تصنيع دبابيس القوالب باستخدام الحاسب الآلي.

تحسين المادة والمعالجة السطحية

عمر دبوس الطرد، ووقت تشغيل القالب، والتكلفة الإجمالية للملكية كلها قابلة للقياس بشكل مباشر فيما يتعلق باختيار المادة الأساسية والطلاء السطحي.

المواد الأساسية

الأكثر شيوعًا، يُستخدم فولاذ أدوات العمل الساخن (SKD61 / H-13) لدبابيس طرد القوالب للأغراض العامة، والتي تبلغ صلابتها عادةً بين 48 و 52 HRc. سيوفر فولاذ أدوات العمل الساخن مقاومة ممتازة للحرارة لقولبة البلاستيك الهندسي بما في ذلك PA و PPS و PC. .author-profile { display: flex; max-width: 800px; margin: 0 auto; padding: 24px; background-color: #f9f9f9; border-radius: 12px; box-shadow: 0 2px 10px rgba(0, 0, 0, 0.1); gap: 24px; align-items: center; margin-top:30px; } /* 头像容器样式 */ .author-avatar-container { flex-shrink: 0; width: 120px; height: 120px; } .author-avatar { width: 100%; height: 100%; border-radius: 50%; object-fit: cover; border: 3px solid #fff; box-shadow: 0 4px 8px rgba(0, 0, 0, 0.1); } .author-info { flex: 1; } .author-name { margin: 0 0 12px 0; font-size: 24px; color: #333; font-weight: 600; } .author-bio { margin: 0; font-size: 16px; line-height: 1.6; color: #666; } .author-bio p{ font-size: 16px !important; line-height: 1.6; color: #666; } .author-bio ul li{ margin-bottom:0; } @media (max-width: 600px) { .author-profile { flex-direction: column; text-align: center; padding: 20px; } .author-avatar-container { margin-bottom: 16px; } }
