الدقة هي ما يميز الجزء الجيد عن الجزء العظيم. تعتبر دبابيس القلب المخصصة، وهي أدوات التشكيل الرئيسية في القالب، مسؤولة عن إنشاء الثقوب والميزات الداخلية وتوجيه جميع حركات القالب. إذا لم تكن دبابيسك مناسبة بشكل صحيح، فلن تكون أجزاؤك مناسبة بشكل صحيح؛ وبالتالي، من الضروري استخدام أفضل التصاميم واختيارات المواد لضمان طول العمر وثبات دورة التشغيل لمكون القولبة بالحقن الخاص بك.
يمكنك قراءة هذا الدليل لتتعلم كيفية تحديد أفضل التصاميم واختيارات المواد لضمان أداء ثابت دورة تلو الأخرى من قوالب الحقن الخاصة بك. سنناقش دبابيس القلب المستقيمة، ودبابيس القلب الكربيدية، ودبابيس القلب المصنوعة من الفولاذ المقاوم للصدأ، وبعض اعتبارات التصميم لتطبيقك. بالإضافة إلى ذلك، سنشرح كيف تستخدم شركة Falcon CNC Swiss تقنية الخراطة السويسرية CNC المتطورة لإنتاج دبابيس قلب بتفاوتات تصل إلى ±0.002 مم.
دبابيس القلب (تسمى أيضًا دبابيس القولبة أو دبابيس قولبة الحقن) هي مكونات أسطوانية دقيقة تناسب داخل قالب الحقن.
فيما يلي ثلاثة أهداف رئيسية:
إنشاء ميزات داخلية - يتم إنشاء الثقوب والفتحات والأجزاء المعقدة في العنصر المقولب.
قذف العنصر المقولب - تقوم دبابيس القذف بدفع الجزء النهائي خارج القالب بمجرد أن يتصلد البلاستيك.
توجيه نصفي القالب - تضمن دبابيس توجيه القالب، ودبابيس القائد، ودبابيس محاذاة القالب إغلاق كلا جانبي القالب بشكل صحيح دائمًا.
في الختام، تعتبر دبابيس القلب المخصصة العمود الفقري لأدواتك. عندما تحتاج إلى دبابيس قلب مترية، أو دبابيس قذف مترية، أو دبابيس قلب مخصصة بأبعاد غير قياسية، يجب عليك تصنيع كل دبوس بأقصى درجات الدقة. حتى الاختلافات الطفيفة يمكن أن تؤدي إلى فلاش (بلاستيك زائد) أو تشوه في الجزء أو تآكل مبكر للأداة.
قامت شركة Falcon CNC Swiss ببناء دبابيس قلب للاستخدام في الصناعة لأكثر من 20 عامًا، وتشمل مجموعة واسعة من العملاء بدءًا من موردي السيارات إلى مصنعي الأجهزة الطبية مع طلب عالٍ على الجودة بنفس القدر. تعرف على المزيد حول قدرات التصنيع باستخدام الحاسب الآلي الدقيقة لتصنيع دبابيس القلب.
يعد العثور على المادة الأنسب لدبابيس القلب الخاصة بك أحد أهم القرارات. يمكن أن يؤدي اختيار المادة الخاطئة إلى دبابيس منحنية أو أطراف مهترئة أو فشل كارثي للأداة.
يقارن الجدول أدناه المواد الأكثر شيوعًا المستخدمة في دبابيس القلب المخصصة.
| المادة | الصلادة (HRC) | مقاومة التآكل | قابلية التصنيع | الأفضل لـ | معلمات التصنيع الموصى بها |
| دبابيس قلب من الفولاذ المقاوم للصدأ (420, 440C) | 50-60 HRC | جيدة | متوسطة (تتصلب أثناء العمل) | قولبة الحقن عالية الحجم حيث يكون التآكل مصدر قلق (مثل الأجزاء الطبية، تغليف المواد الغذائية) | استخدم أدوات كربيدية؛ سرعات منخفضة؛ سائل تبريد عالي الضغط؛ تجنب تمريرات الاحتكاك |
| دبابيس قلب كربيدية (كربيد التنغستن) | 70-80 HRC | ممتازة | سيئة (هشة للغاية) | التطبيقات عالية الدقة، القولبة في درجات حرارة عالية، المواد البلاستيكية المملوءة بالزجاج (سيتآكل الفولاذ القياسي في غضون أيام) | استخدم الطحن بالماس؛ إعداد صلب للغاية؛ تجنب القطع المتقطع؛ معدلات تغذية بطيئة ومتعمدة |
| دبابيس قلب من فولاذ الأدوات (H13, SKD61) | 45-55 HRC | جيدة | جيدة | قولبة الحقن للأغراض العامة؛ توازن جيد بين المتانة والقوة | أدوات كربيدية قياسية؛ سرعات معتدلة؛ حمل رقاقة ثابت |
| دبابيس قلب من الفولاذ المنيترد | 40-45 HRC (القلب); 65-75 HRC (السطح)- | جيدة جدًا | متوسطة (يتطلب النتردة بعد المعالجة طحن) | تطبيقات عالية التآكل حيث تكون صلادة السطح حرجة ولكن هناك حاجة إلى متانة القلب | قم بالتصنيع قبل النتردة؛ قم بالطحن النهائي بعد المعالجة الحرارية |
يتمتع كربيد التنغستن بصلادة عالية جدًا. لديهم مقاومة ممتازة لكل من الانحناء والتآكل مقارنة بدبابيس القلب المصنوعة من الفولاذ المقاوم للصدأ: ومع ذلك، فإن لديهم نمط فشل هش، والتصنيع مكلف. الاختيار الافتراضي للمواد البلاستيكية المسببة للتآكل (مثل PVC) هو دبوس قلب من الفولاذ المقاوم للصدأ. دبابيس القلب المستقيمة المصنوعة من فولاذ الأدوات هي دبابيس القلب العاملة الشاقة للقولبة للأغراض العامة.

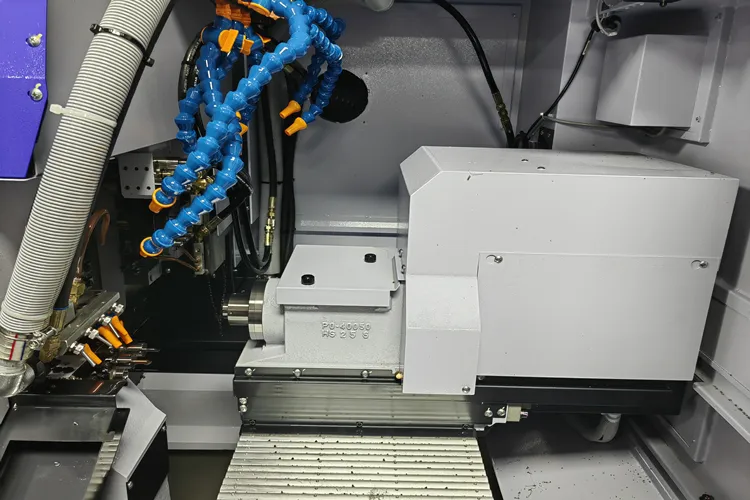

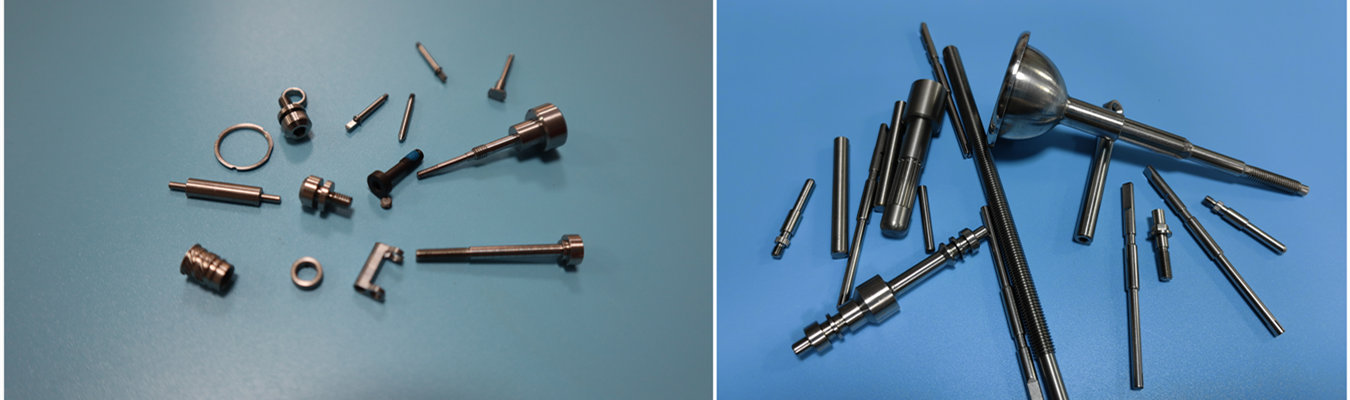

نقوم بتصنيع دبابيس القلب باستخدام مخارط CNC من النوع السويسري مع أشرطة أرضية دقيقة 1- نقوم بتصنيع كل دبوس قلب على عدة مراحل عن طريق إجراء عمليات الخراطة والطحن والتجليخ بشكل تسلسلي لضمان التمركز بين الأسطح المُشكّلة آليًا.
تشطيب سطحي يبلغ Ra 0.2μm أو أفضل لمقاومة التآكل؛ للحفاظ على التحكم في التفاوتات بمقدار ±0.002mm على القطر (أكثر صرامة بكثير من الخلوص القياسي البالغ 0.01mm المستخدم في العديد من المنتجات المقولبة عالية الدقة).
محاذاة القالب هي المكان الذي تفشل فيه العديد من قوالب الحقن. إذا كانت دبابيس توجيه القالب، أو دبابيس قائد القالب، أو دبابيس تحديد موقع القالب الخاصة بك غير مصممة بشكل صحيح، فستحصل على نصفيين غير متطابقين، وتجاويف تالفة، وإعادة عمل لا نهاية لها. إليك كيفية القيام بذلك بشكل صحيح.

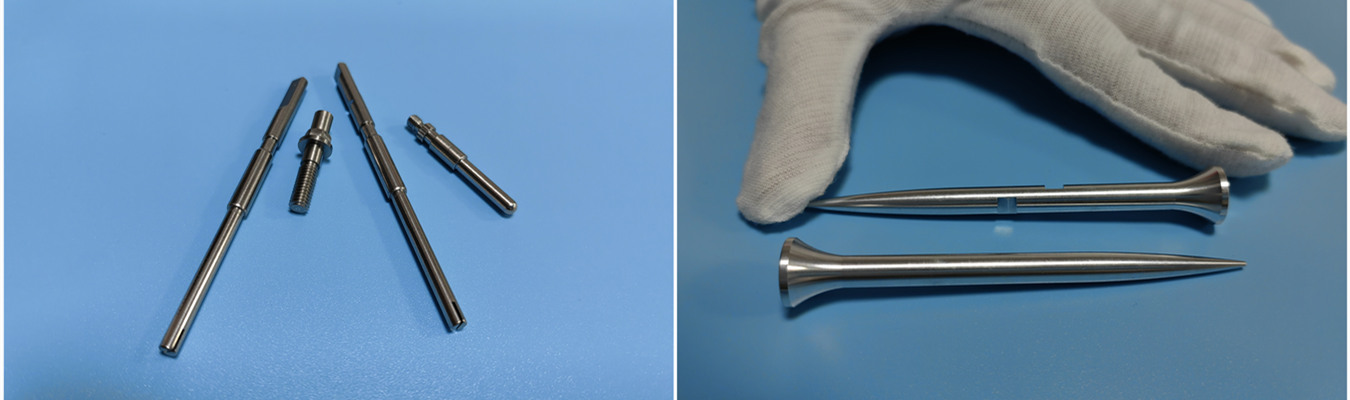

دبابيس القائد هي مكونات رئيسية للمحاذاة داخل قالب الحقن. توجد دبابيس القائد على نصف القالب بينما يحتوي النصف المقابل على جلب نحاسية تنزلق فيها دبابيس القائد.
عند استخدام دبابيس القائد، يجب تطبيق المعايير المذكورة أعلاه:
الخلوص - يجب الحفاظ على الخلوص المناسب الذي تحدده الملاءمة المنزلقة بين دبوس القائد والجلبة (0.01 مم إلى 0.02 مم). إذا كان الخلوص ضيقًا جدًا، فسوف تتعطل التركيبة أو تلتصق، وإذا كان الخلوص كبيرًا جدًا، فستفقد الميزات التقدمية للتطبيق المحاذاة بعد تحمل سمك الجدار.
الطول - عند استخدام دبابيس القائد، تأكد من أن الدبابيس تشتبك في الجلبات قبل أن تتلامس دبابيس القلب أو التجاويف/الميزات الخارجية مع بعضها البعض، حيث سيساعد ذلك على تجنب تلف الميزات التقدمية للقالب عند الإغلاق.
الصلادة - عند تحديد دبابيس القائد، حددها دائمًا على أنها قادة مقساة (55-60HRC) وحدد أن الجلبات مقساة أيضًا.
في القوالب متعددة التجاويف أو القوالب ذات التفاوتات المحدودة لخط الفصل، استخدم دبابيس تحديد موقع القالب جنبًا إلى جنب مع دبابيس القائد. ستوفر دبابيس تحديد موقع القالب فحصًا إضافيًا للمحاذاة وتوزيع قوة التثبيت بشكل أفضل من دبابيس القائد وحدها.
لسهولة استبدال المواد المصدرية، قم بإنشاء دبابيس قائد قياسية مترية بأقطار تتراوح من 8 مم إلى 50 مم. يمكن تشكيل الأطوال المترية المخصصة بسهولة من المواد القياسية.
وفقًا لدليل إرشادي حول تصميم القوالب، يجب أن يكون الملاءمة الواضحة بين أعمدة التوجيه وجلب التوجيه ضمن حد ضيق جدًا لتحقيق حركة دقيقة بين القالب المتحرك والقالب الثابت. يمكن أن يشكل اختلاف بمقدار 0.01mm الفرق بين إنتاج ختم مثالي أو التسبب في تسرب القالب.
في بعض الأحيان عند إنتاج جزء به ثقب في وسطه باستخدام دبوس قلب، يحتاج الجزء المقولب إلى القذف باستخدام نفس دبوس القلب. في هذه الحالات، يكون كم القذف مفيدًا جدًا. يناسب كم القذف فوق دبوس القلب وسيقوم بقذف الجزء من دبوس القلب باستخدام كم القذف. عادةً ما يتم الحفاظ على الخلوص بين كم القذف والدبوس المركزي عند 0.01 مم أو أقل. هذا الملاءمة الضيقة لا تسمح بتكوين نتوءات أو بلاستيك شارد حول الفتحة الأصلية، وبالتالي، فهو ضروري للتصنيع الدقيق للقوالب.
نحن لا نقوم فقط بتصنيع دبابيس القلب المخصصة — بل نقوم بهندستها. إليك كيف تضمن عمليتنا حصولك على دبابيس تؤدي أداءً ممتازًا.
| القدرة | التفاصيل |
| المعدات | مخارط CNC سويسرية من نوع Citizen وStar؛ مراكز خراطة وطحن CNC دقيقة؛ تجليخ سطحي وأسطواني |
| المواد | فولاذ مقاوم للصدأ (420, 440C)، كربيد (تنغستن)، فولاذ أدوات (H13, SKD61)، فولاذ منيترد |
| التفاوتات | 0.002 مم أو أدق على الأقطار الحرجة |
| تشطيب السطح | Ra 0.2 قابل للتحقيق لأجسام الدبابيس وأطرافها |
| مراقبة الجودة | فحص CMM، قياس بالليز
