مقدمة: لماذا الدقة مهمة في مكونات موصلات السيارات الكهربائية

يتطلب التحول إلى السيارات الكهربائية أكثر من مجرد بطاريات عالية السعة ومحركات فعالة. كل مسار كهربائي – من منفذ الشحن إلى نظام إدارة البطارية وأخيرًا إلى وحدة القيادة – يعتمد على مكونات موصلات السيارات الكهربائية التي يجب أن تحمل تيارات عالية، وتتحمل الاهتزاز، وتقاوم التآكل، وتحافظ على موصلية ثابتة عبر آلاف الدورات. كمهندس، أنت تعلم أن دبوس تلامس فاشل أو مبيت غير محكم الإغلاق يمكن أن يؤدي إلى حدوث شرارة، أو هروب حراري، أو فقدان متقطع للإشارة.

في Falcon CNC Swiss، نقوم بتصنيع أجزاء موصلات السيارات الكهربائية باستخدام التشغيل الآلي السويسري، محققين تفاوتات تصل إلى ±0.005 مم. سواء كنت بحاجة إلى مبيتات موصلات عالية الجهد، أو دبابيس أطراف بطارية، أو مبيتات موصلة للموصلات لمنصات السيارات الكهربائية من الجيل التالي، فإن فريقنا الهندسي يعمل مباشرة معك لتحسين الهندسة، واختيار المواد، والطلاء من أجل الموثوقية في العالم الحقيقي.

يقدم هذا الدليل إجابات على الأسئلة الفنية الشائعة – من قياس الدبوس إلى اختيار المواد – ويوضح كيف يحل التشغيل الآلي الدقيق أصعب التحديات في موصلات طاقة السيارات الكهربائية.

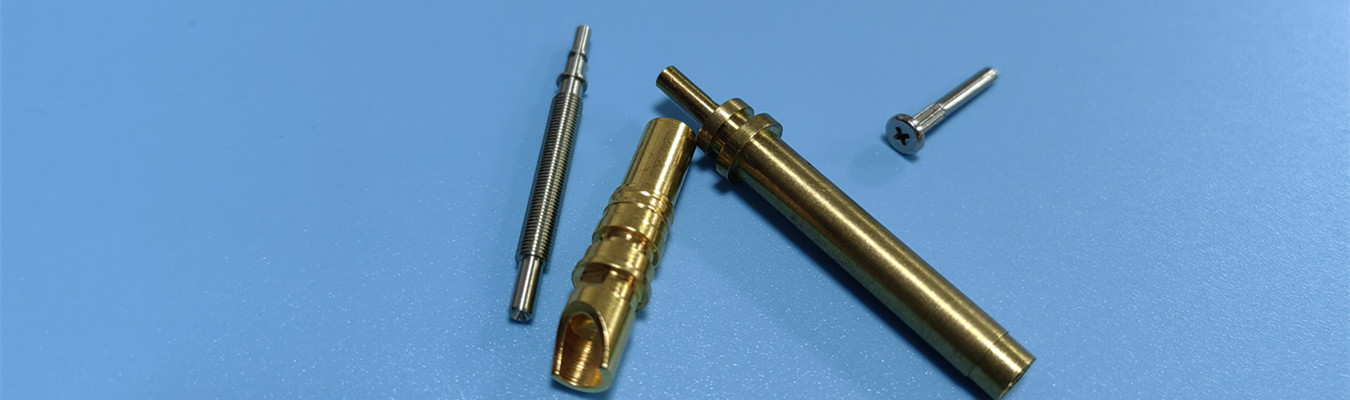

1. ما هي أجزاء الموصلات الكهربائية؟

فهم تشريح الموصل الكهربائي أمر ضروري لتحديد أو تصميم مكونات قابس السيارة الكهربائية. بينما تحتوي الموصلات العامة على كتل بناء مماثلة، تضيف موصلات السيارات الكهربائية متطلبات متخصصة للجهد العالي، والتيار العالي، والإغلاق المحكم ضد البيئة.

فيما يلي تفصيل لأجزاء موصل السيارة الكهربائية الرئيسية ووظائفها:

بالنسبة لأغلفة الموصلات عالية التيار، نستخدم سبائك موصلة وتحويلًا دقيقًا باستخدام الحاسب الآلي لإنشاء دروع كهرومغناطيسية قوية تبدد الحرارة أيضًا. تم تصميم حلقات الختم الخاصة بالموصلات لدينا لتتناسب تمامًا مع المبيتات المخددة – لتحقيق الضغط اللازم للإغلاق طويل الأمد دون تجاوز حدود المواد. استكشف تصنيع دبابيس موصلات السيارات الكهربائية الدقيقة لدينا.

2. ما هو موصل السيارة الكهربائية؟ – أبعد من قابس الشحن

معظم الناس يفكرون في قابس الشحن CCS أو NACS عندما يسمعون "موصل السيارة الكهربائية". ومع ذلك، داخل السيارة، موصل السيارة الكهربائية هو أي واجهة كهروميكانيكية تربط مسارين موصلين. يشمل ذلك:

• أجهزة منفذ الشحن – مجموعة المدخل خلف باب الشحن.

• حلقات القفل البيني عالية الجهد (HVIL) – دبابيس صغيرة تكتشف ما إذا كان الموصل عالي الجهد مركبًا بالكامل.

• موصلات حزمة البطارية – ربط الوحدات، والتوصيل من الخلية إلى قضيب التوزيع، ومفاتيح الفصل الخدمية.

• موصلات طور المحرك – حمل التيار المتردد من العاكس إلى ملفات المحرك.

• الموصلات المساعدة – لمضخات سائل التبريد، وأنظمة التدفئة والتهوية وتكييف الهواء، وأنظمة 12 فولت.

غالبًا ما يحدد المهندسون أطراف موصلات السيارات التي تلبي معايير LV 214 أو USCAR-2 للمتانة الميكانيكية والكهربائية. في Falcon CNC Swiss، ننتج أطرافًا بقوة تلامس طبيعية محددة، وقوى إدخال/سحب محكومة، وتشطيبات سطحية تقلل من تآكل الاحتكاك. تعلم المزيد عن خدمة التصنيع الدقيق للسيارات والسيارات الكهربائية لدينا.

نقوم أيضًا بتصنيع أجزاء موصلات محكمة الإغلاق ضد العوامل الجوية باستخدام أخاديد مشكَّلة بدقة لحلقات O أو جوانات مسطحة. جنبًا إلى جنب مع الطلاء الداخلي لدينا (فضة، ذهب، قصدير، أو نيكل)، تحقق هذه المكونات مقاومة لرذاذ الملح تتجاوز 96 ساعة.

3. ما هي دبابيس التلامس؟ – نظرة متعمقة على دبابيس تلامس بطارية السيارة الكهربائية

دبابيس التلامس هي العناصر الموصلة التي تحمل التيار والإشارات فعليًا. في موصلات طاقة السيارات الكهربائية، يجب أن تتعامل دبابيس التلامس مع 50 أمبير إلى 500 أمبير مع الحفاظ على ارتفاع درجة حرارة أقل من 30 درجة مئوية وفقًا لمعيار SAE J1772.

فيما يلي الأنواع الرئيسية لدبابيس تلامس البطارية ودبابيس أطراف بطارية السيارة الكهربائية التي نصنعها:

3.1 نقاط تلامس خلية البطارية

هذه الدبابيس الصغيرة ولكنها حاسمة تربط الخلايا الأسطوانية أو المنشورية الفردية بقضبان التوزيع أو الدوائر المرنة. ننتج نقاط تلامس خلية البطارية بتسطح مستوٍ محكم ومقاومة كهربائية منخفضة (أقل من 0.5 أوم). باستخدام دبابيس بطارية عالية الموصلية مصنوعة من النحاس C11000 أو C15100، نحقق موصلية تصل إلى 100% IACS.

3.2 دبابيس تلامس بطارية الليثيوم

بالنسبة لحزم أيون الليثيوم، تتطلب دبابيس تلامس بطارية الليثيوم تشطيبات سطحية ثابتة تقاوم التآكل الجلفني مع ألسنة الألومنيوم. الحل القياسي لدينا: طلاء نيكل سفلي + طلاء فضي أو ذهبي انتقائي على منطقة التلامس، مع ترك المناطق الأخرى عارية أو مطلية بالقصدير من أجل قابلية اللحام.

3.3 دبابيس قضيب توزيع البطارية

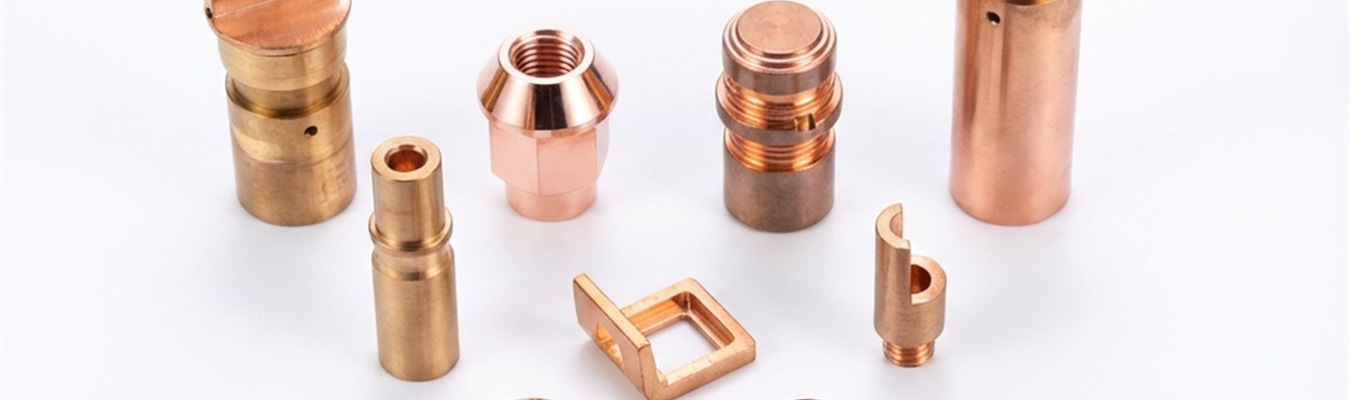

تُستخدم دبابيس قضيب توزيع البطارية لتوصيل قضبان التوزيع بمسارات لوحة الدوائر المطبوعة أو أحزمة الأسلاك. نقوم بتشغيلها من C18200 (نحاس كروميوم) أو C17510 (نحاس بريليوم) من أجل القوة العالية والموصلية. تتوفر إصدارات ملولبة أو مضغوطة للتثبيت بالضغط.

3.4 نقاط تلامس بطارية مطلية بالذهب

بالنسبة لدبابيس الإشارة منخفضة الجهد (على سبيل المثال، أجهزة استشعار درجة حرارة نظام إدارة البطارية)، تضمن نقاط تلامس البطارية المطلية بالذهب توصيلات خالية من الأكسدة. يتراوح سمك طلاء الذهب لدينا من 0.5 ميكرومتر إلى 2.5 ميكرومتر، مع ذهب صلب (مخلوط بالكوبالت) لمقاومة التآكل حتى 500 دورة اقتران.

3.5 دبابيس زنبركية للبطارية (دبابيس بوجو)

تستخدم دبابيس البطارية الزنبركية مكبسًا وأسطوانة وزنبركًا مشكَّلين بدقة. ننتج دبابيس بطارية زنبركية مخصصة بمقاومة تيار مستمر منخفضة (أقل من 20 مللي أوم) وأطوال شوط من 0.5 مم إلى 5 مم، مثالية لمهديات شحن البطارية أو موصلات الخدمة.

3.6 دبابيس بطارية عالية الحرارة

لتطبيقات غطاء المحرك أو الشحن السريع، يجب أن تعمل دبابيس البطارية عالية الحرارة عند 150 درجة مئوية – 200 درجة مئوية دون استرخاء أو أكسدة. نستخدم سبائك النيكل والكروم أو نحاس البريليوم المعتق بعد التشغيل الآلي، مقترنة بطلاء فضي (الذي يحافظ على الموصلية عند درجات الحرارة العالية).

4. كيفية قياس حجم دبوس الموصل – دليل عملي للمهندس

سؤال شائع من مهندسي التصميم والجودة: كيفية قياس حجم دبوس الموصل بدقة؟ بالنسبة لنقاط التلامس الكهربائية الدقيقة، حتى انحراف 0.01 مم يمكن أن يسبب مشاكل في قوة الإدخال أو توصيلات متقطعة.

اتبع هذه الخطوات:

الخطوة 1: تحديد الأبعاد الحرجة

• قطر الدبوس (للدبابيس المستديرة) أو العرض/السماكة (للأطراف المسطحة)

• طول الدبوس (الطول الكلي وطول الاشتباك)

• نصف قطر الطرف أو الشطب

• أبعاد القطع السفلي أو أخدود التثبيت

• سمك الطلاء على منطقة التلامس

الخطوة 2: اختيار الأداة المناسبة

الخطوة 3: القياس تحت ظروف موحدة

• درجة الحرارة: 20 درجة مئوية ± 2 درجة مئوية (يتمدد النحاس بحوالي 17 جزء في المليون/درجة مئوية)

• الرطوبة: 60% لتجنب التكثيف

• التثبيت: استخدم كتل V أو حوامل مخصصة لتجنب الإمالة

الخطوة 4: المقارنة مع المواصفات في الرسم

التفاوتات النموذجية لنقاط التلامس الحرجة من حيث التفاوتات:

<
