التصنيع السويسري لمسامير التوصيل: الدقة والتوصيلية والموثوقية من النموذج الأولي إلى الإنتاج

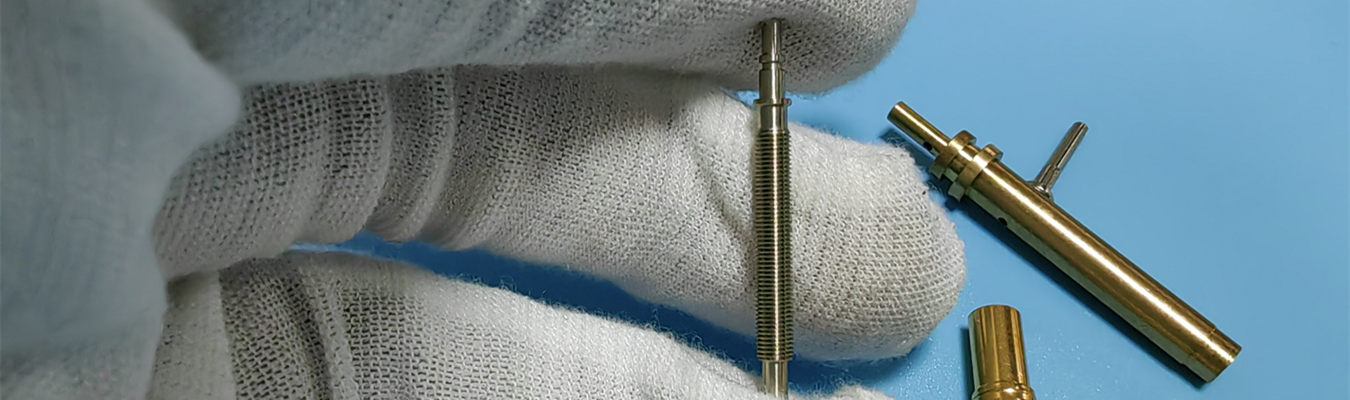

يعتمد مصنعو المسامير الدقيقة على ماكينات الخراطة السويسرية لإنتاج مسامير موصلات ذات تفاوتات دقيقة على مستوى الميكرون، وموصلية عالية، وجودة قابلة للتكرار. سواء كنت تحتاج إلى مسامير موصلات مطلية بالذهب للأجهزة الطبية، أو مسامير من نحاس البيريليوم لموصلات السيارات ذات التيار العالي، أو مسامير موصلات من الفولاذ المقاوم للصدأ لأجهزة الاستشعار الصناعية، فإن Falcon CNC Swiss توفر لك الخدمات بدءًا من النموذج الأولي وصولاً إلى الإنتاج الكامل.

مقدمة: لماذا تحدد ماكينات الخراطة السويسرية مستقبل مسامير الموصلات

سواء كنت مهندس تصميم أو تصنيع، فستفهم أن أهمية دبوس الموصل تتجاوز مجرد كونه عمودًا معدنيًا؛ فهو الاتصال الأساسي لنقل الإشارات أو الطاقة أو البيانات بين لوحات الدوائر المطبوعة وأحزمة الأسلاك والتجميعات المعيارية. في النهاية، يعتمد النظام بأكمله (سواء كان وحدة بطارية سيارة، أو جهاز مراقبة مرضى، أو محطة قاعدة 5G، إلخ) على موثوقية المظهر الهندسي، وجودة السطح، وسلامة المواد لكل دبوس فردي.

وبالتالي، فإن المعيار الذهبي لإنتاج مسامير الموصلات هو المخارط الأوتوماتيكية من النوع السويسري، والمعروفة أيضًا باسم ماكينات اللولب السويسرية. تتيح المعالجة السويسرية دعم قطع العمل بالقرب من أداة القطع مقارنة بعمليات الخراطة التقليدية باستخدام الحاسب الآلي، مما يسمح بعدم وجود اهتزاز فعلي لأداة القطع ويجعل من الممكن تحقيق نسب طول إلى قطر تزيد عن 20:1. تستخدم Falcon CNC Swiss خبرة تزيد عن 12 عامًا مع القياسات الداخلية، جنبًا إلى جنب مع بروتوكولات ضمان الجودة ISO 9001:2015 لتوفير مسامير موصلات مخصصة مصنعة لدفعات تتراوح من 100 قطعة إلى أكثر من 500,000 قطعة.

سيوفر هذا الدليل الفني إجابة شاملة لمعظم الأسئلة الهندسية المتعلقة بمسامير الموصلات، مثل: ما هو دبوس الموصل؟ ما هي الأنواع المختلفة لمسامير الموصلات؟ وكيفية اختيار المواد والطلاءات وشركاء التصنيع المناسبين للتطبيقات الحرجة?

1. ما هو دبوس الموصل؟ – التعريف الهندسي

دبوس الموصل (أو طرف التلامس) هو طرف توصيل ذكر أو أنثى مصمم لإنشاء اتصال كهربائي قابل للفصل. في معظم التطبيقات، تتزاوج مسامير الموصلات الذكور والإناث لتشكيل مسار منخفض المقاومة يمكن فصله للصيانة أو إعادة التكوين.

تشمل الخصائص الرئيسية:

• تصنيف التيار – من ملي أمبير (مسامير الإشارة) إلى مئات الأمبيرات (مسامير الطاقة)

• مقاومة التلامس – عادةً 10 mΩ للتلامسات المطلية بالذهب

• دورات التزاوج – من 500 إلى 10,000 دورة حسب الطلاء وتصميم الزنبرك

• الإغلاق البيئي – IP67/IP69K عند الدمج مع الأغلفة

كمورد لمسامير الموصلات الكهربائية، تصنع Falcon CNC Swiss مسامير لجميع عائلات الموصلات تقريبًا: الدائرية والمستطيلة ومن لوحة إلى لوحة ومن سلك إلى لوحة وموصلات السيارات الكهربائية عالية الجهد.

2. ما هي الأنواع المختلفة لمسامير الموصلات؟

يجب على المهندسين اختيار النوع المناسب من الدبوس بناءً على طريقة التجميع والإجهاد الميكانيكي والمتطلبات الكهربائية.

فيما يلي نظرة عامة شاملة على أنواع المسامير الشائعة وتطبيقاتها:

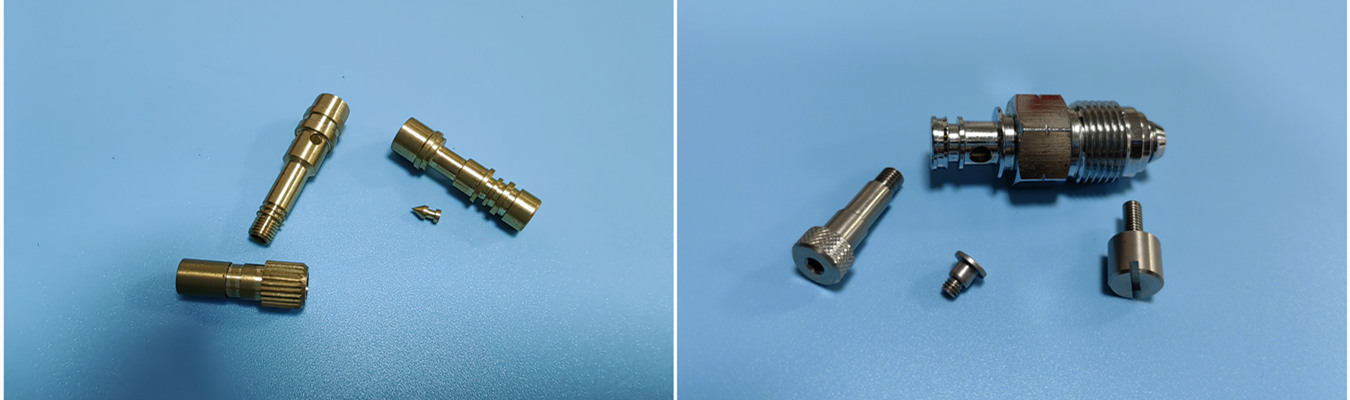

للاحتياجات المتخصصة، نقوم أيضًا بتصنيع مسامير من نحاس البيريليوم حيث تكون قوة الزنبرك حرجة (مثل تلامسات البطارية في الأجهزة المحمولة) ومسامير موصلات مطلية بالنيكل للبيئات التي تتطلب حواجز انتشار ضد التآكل.

اكتشف المزيد عن مكونات المسامير والأعمدة الدقيقة المشغولة آليًا بالطريقة السويسرية.

3. اختيارات المواد والطلاء الحرجة لمسامير الموصلات

يؤثر اختيار السبيكة الأساسية المناسبة والتشطيب السطحي بشكل مباشر على مقاومة التلامس، وعمر التآكل، وقابلية اللحام، والتكلفة. فيما يلي أكثر المجموعات شيوعًا التي نستخدمها في Falcon CNC Swiss.

3.1 السبائك الأساسية لمسامير الخراطة السويسرية باستخدام الحاسب الآلي

3.2 خيارات الطلاء – الأداء مقابل التكلفة

الطلاء ليس تجميليًا. فهو يحدد تآكل الاحتكاك، وقوة الإدخال، والمتانة البيئية.

• مسامير موصلات مطلية بالذهب – مطلية بالذهب مع النيكل، 0.5 إلى 2.5 ميكرومتر من الذهب مناسب للإشارات منخفضة الجهد، ودورات التزاوج العالية، ومنع الأكسدة. الاستخدام النموذجي يشمل الأجهزة الطبية بما في ذلك معدات الاختبار وشبكات الاتصالات والأجهزة المرتبطة بها.

• مسامير تلامس فضية – مطلية بالفضة، 2-10 ميكرومتر من الفضة هي الأعلى موصلية (أقل مقاومة تلامس) ولكنها قد تتآكل إذا تعرضت للكبريت. الاستخدامات النموذجية تشمل المفاتيح عالية الطاقة وقضبان التوزيع.

• مسامير موصلات مطلية بالنيكل – 2-5 ميكرومتر. صلبة جدًا؛ مقاومة للتآكل؛ حاجز انتشار. تستخدم عادة في الموصلات الصناعية.

• طلاء القصدير – 3-8 ميكرومتر من القصدير غير اللامع لتوفير تلامسات فعالة من حيث التكلفة للإلكترونيات الاستهلاكية؛ مثالي للتطبيقات ذات أعداد التزاوج المنخفضة (<50).

لإنتاج مسامير موصلات OEM، نوصي غالبًا بالطلاء الانتقائي: يتم طلاء منطقة التلامس فقط بالذهب، بينما يتم طلاء ذيل اللحام بالقصدير. هذا يقلل التكلفة دون التضحية بالأداء.

4. الخراطة السويسرية مقابل الختم مقابل التشكيل على البارد – لماذا تفوز الدقة

يستخدم العديد من مصنعي المسامير الدقيقة الختم التدريجي أو التشكيل على البارد للأحجام الكبيرة والأشكال الهندسية البسيطة.

ومع ذلك، فإن الخراطة السويسرية باللولب متفوقة عندما تحتاج إلى:

• أشكال ثلاثية الأبعاد معقدة – أقطار متدرجة، تخويشات، خيوط، ثقوب عرضية، شقوق، وأنصاف أقطار

• تفاوتات ضيقة – ±0.005 مم (0.0002 بوصة) على القطر، ±0.02 مم على الطول

• أحجام صغيرة إلى متوسطة – 100 إلى 100,000 قطعة بدون رسوم أدوات صلبة

• مصنعو مسامير بمهل زمنية سريعة – نماذج أولية في 5-7 أيام، إنتاج في 2-3 أسابيع

• خراطة دقيقة متناهية الصغر – أقطار من 0.3 مم إلى 32 مم، أطوال تصل إلى 300 مم

يتم تصنيع المنتجات باستخدام ماكينات الخراطة السويسرية Citizen و Tsugami لدينا على مدار 24 ساعة يوميًا، سبعة أيام في الأسبوع باستخدام مغذيات القضبان الأوتوماتيكية، وإزالة الأجزاء الأوتوماتيكية، وطرق وعمليات الفحص أثناء التشغيل. نحن نقدم أيضًا خدمات ثانوية مثل الحفر العرضي، والتخويش، والتخريش، والتنعيم، وحتى تجميع مسامير البوجو المحملة بنابض مع نوابض محتجزة!

اكتشف المزيد من المعلومات حول خدمات الخراطة السويسرية CNC ذات الحجم الكبير!

استشارة هندسية وعرض أسعار للنموذج الأولي

هل لديك رسم لتصنيع مسمار موصل مخصص؟ يقوم مهندسونا بمراجعة قابلية التصنيع للتصميم خلال 24 ساعة. نحن نقدم دفعات مسامير موصلات منخفضة الحجم (100-2000 قطعة) بدون رسوم إعداد باهظة. اطلب عرض أسعار نموذجك الأولي ←

5. حلول مسامير الموصلات الخاصة بالصناعة
