تُعتبر دبابيس التوجيه مكونًا غالبًا ما يتم تجاهله في أدوات الدقة والأنظمة الآلية وأنظمة التوجيه الخطي. تتطلب مواد دبابيس التوجيه، بما في ذلك الفولاذ المُقَسّى للاستخدام في مجموعات القوالب عالية الدورة، والكربيد للبيئات الكاشطة، والفولاذ المطلي بالكروم لمقاومة التآكل، عملية تصنيع محددة تؤثر في النهاية على وقت تشغيل الماكينة وجودة الأجزاء. تجمع شركة Falcon CNC Swiss بين القدرة على تصنيع دبابيس التوجيه من خلال الخراطة السويسرية وخبرتها في تصنيع أجزاء ماكينات اللولب السويسرية لإنشاء دبابيس توجيه بتفاوتات ميكرونية، وصلابة قابلة للتكرار، وتشطيبات مرآة.
دبابيس التوجيه ليست مجرد جزء جاهز من الرف. يرتبط أداؤها بشكل مباشر بالقدرة على تحقيق المحاذاة النهائية، وعمر التآكل، ودقة التموضع داخل القوالب، وقوالب التشكيل، والركائز/التركيبات، وأنظمة التوجيه الخطي. يمكن لدبوس التوجيه المصنّع بشكل سيء أن يسبب الالتصاق، والتآكل المبكر، وعدم المحاذاة، والأجزاء التالفة. بدلاً من ذلك، فإن دبوس التوجيه المُشكّل بدقة، والمصنّع بالخلوص المناسب وتشطيب السطح، سيخلق على الأقل ضعف عمر الأداة ويوفر تكرارًا أقل للصيانة.
تُعتبر المخارط الأوتوماتيكية من النوع السويسري (أو ماكينات اللولب السويسرية) مثالية لتصنيع دبابيس التوجيه وتستوفي أي مواصفات أو متطلبات أخرى لمُصنِّعي دبابيس التوجيه. تدعم الخراطة السويسرية قطعة العمل بالقرب من أداة القطع دون أي انحراف مما ينتج عنه نسب طول إلى قطر لا مثيل لها (25 إلى 1). في Falcon CNC Swiss، نقدم حلولاً لموردي دبابيس التوجيه المخصصة - من دبابيس التوجيه النموذجية الفردية إلى تشغيلات التوريد عالية الحجم لدبابيس التوجيه (500,000+) مع تكرار جودة بنسبة 100%.
دبابيس التوجيه، والتي يشار إليها بدبابيس المسامير، أو دبابيس المحاذاة، أو دبابيس القائد، هي مكونات أسطوانية تنشئ توجيهًا خطيًا، وتموضعًا، ومحاذاة بين جزأين مرتبطين. تحتوي مجموعات القوالب، وأنصاف القوالب، وألواح التركيبات على دبابيس توجيه؛ يتم استخدامها لضمان أن مجموعة القالب، أو نصف القالب، أو لوح التركيبة ستعود دائمًا إلى نفس الموضع في كل دورة إغلاق. بالإضافة إلى ذلك، في أنظمة التوجيه الخطي، تعمل دبابيس التوجيه جنبًا إلى جنب مع البطانات أو المحامل الكروية لتقييد الحركة مع احتكاك منخفض جدًا.
الوظائف الرئيسية لدبابيس التوجيه:
المحاذاة – الحفاظ على التمركز بين ألواح الأدوات العلوية والسفلية
تحمل الأحمال – مقاومة الأحمال الجانبية أثناء الختم، أو التشكيل، أو القولبة بالحقن
مقاومة التآكل – توفير سطح صلب ومنخفض الاحتكاك للتماس الانزلاقي المتكرر
التموضع – تحديد موقع قطع العمل، أو التركيبات، أو المؤثرات النهائية الآلية

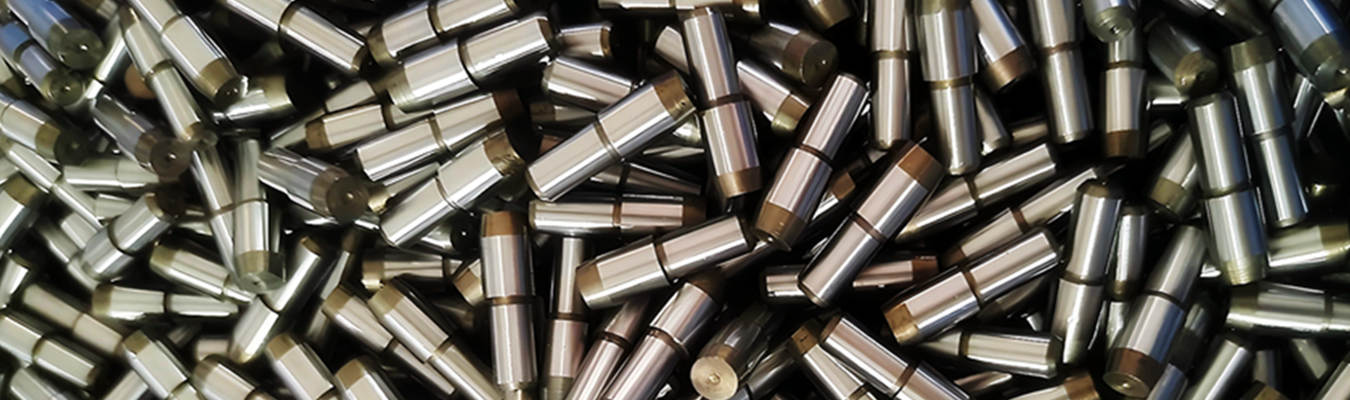

شركة Falcon CNC Swiss هي مصنع لدبابيس التوجيه الصناعية متخصصة في تصنيع الدبابيس المستخدمة كأدوات توجيه صناعية أو دبابيس توجيه لمجموعات القوالب وقوالب التشكيل وكذلك الركائز والتركيبات، وأدوات الضغط، والأنظمة التي تعتمد على الحركة الخطية الدقيقة.
بينما يغطي مصطلح "الدبابيس" عدة فئات (دبابيس المسامير، دبابيس التناقص، دبابيس الزنبرك، إلخ)، يركز هذا القسم على دبابيس توجيه المحاذاة و دبابيس توجيه أدوات الضغط المستخدمة في الأدوات والتوجيه الخطي.
فيما يلي مقارنة فنية لأنواع دبابيس التوجيه الشائعة:
| نوع الدبوس | المادة النموذجية | الصلابة (HRC) | التطبيق الأساسي |
|---|---|---|---|
| دبابيس توجيه مجموعات القوالب (نوع الكتف) | فولاذ مُقَسّى (52100, SUJ2) | 58-62 HRC | قوالب الختم التدريجي |
| دبابيس توجيه القوالب (نوع مستقيم) | فولاذ مقاوم للصدأ (440C, 420) | 50-55 HRC | قوالب الحقن، قوالب الكبس |
| دبابيس توجيه الركائز والتركيبات | فولاذ مُقسّى سطحيًا (8620, 20MnCr5) | 58-62 HRC قلب، 60-64 سطح | ركائز الحفر، تركيبات التجميع |
| دبابيس توجيه الكربيد | كربيد صلب (K10, K20) | 89-92 HRA (~70 HRC معادل) | التآكل الكاشط، أدوات التوجيه ذات درجات الحرارة العالية |
| دبابيس توجيه مطلية | فولاذ مُقَسّى + TiN, TiCN, CrN | 65-70 HRC (يعتمد على الطلاء) | المواد المعرضة للالتصاق، التشغيل الجاف |
| دبابيس توجيه مطلية بالكروم | فولاذ + كروم صلب (5-15 ميكرومتر) | 65-70 HV معادل | البيئات المسببة للتآكل، البطانات الخطية طويلة العمر |
| دبابيس توجيه مشحونة (طحن غير مركزي) | أي فولاذ مُقَسّى | متنوعة | تفاوت القطر الخارجي النهائي +-0.002 مم |

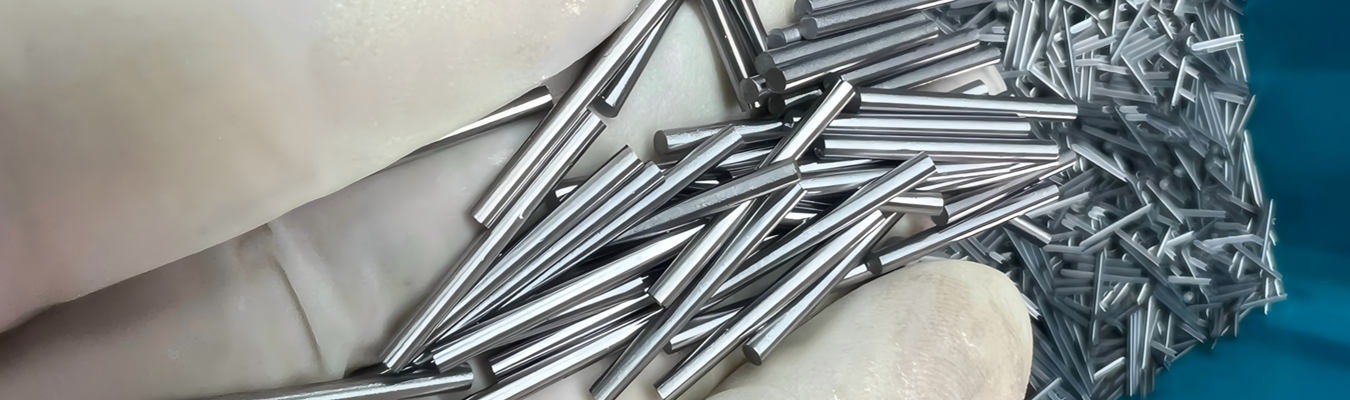

| دبابيس توجيه السيارات | فولاذ مُقسّى سطحيًا أو مقاوم للصدأ | 58-62 HRC | منصات خط التجميع، محددات موقع تركيبات المحرك |
نحن صانعو دبابيس توجيه متخصصون في التصنيع بدقة حتى في أضيق التفاوتات. تقدم شركتنا إنتاج دبابيس توجيه (OEM) عندما يحتاج عميل التصنيع الأصلي إلى هندسة محددة، وكذلك عندما يحتاج إلى دبوس توجيه بقطع سفلي خاص، أو أخدود تزييت، أو خيوط تثبيت.
استكشف المزيد من المعلومات حول مكونات Falcon CNC السويسرية المُشكَّلة بدقة.
عند تحديد مواصفات دبابيس التوجيه، يجب على المهندسين تحديد خمسة معايير مترابطة. فيما يلي كيفية معالجة شركة Falcon CNC Swiss لكل منها:
تحدد تفاوتات دبابيس التوجيه الملاءمة بين كل دبوس والبطانات أو فتحات التثبيت.
فئات التفاوت القياسية (وفقًا لـ JIS B 0408 أو ISO 286) لدبابيس التوجيه هي:
m6 – ملاءمة تداخلية (ضغط بالضغط في اللوح الثابت)
f7 أو g6 – ملاءمة منزلقة (مع خلوص يتراوح من 5 إلى 15 ميكرومتر على كل جانب من دبوس التوجيه).
معظم دبابيس التوجيه المصنّعة بشكل شائع لها قطر يتراوح من 1 مم إلى 50 مم بخطوات إما 0.5 مم أو 1 مم. في Falcon CNC Swiss، يمكن أيضًا إنتاج دبوس توجيه مخصص باستخدام الخراطة السويسرية لجميع الأحجام المستديرة بين 0.8 مم و 32 مم؛ وإذا كانت التفاوتات أكبر من +/- 0.003 مم مطلوبة، يتم طحن دبوس التوجيه بطريقة غير مركزية بعد الخراطة السويسرية.
بعد التقسية، يتم طحن دبابيس التوجيه الدقيقة بطريقة غير مركزية لتوفير:
الاستدارة: +-0.001 مم (1 ميكرون)
الأسطوانية: +-0.002 مم على طول 100 مم
تشطيب السطح: Ra 0.05 إلى 0.20 ميكرومتر للتماس الانزلاقي؛ Ra 0.40 ميكرومتر للتوجيه العام.
يؤثر تشطيب سطح دبابيس التوجيه بشكل مباشر على الاحتكاك وينتج عنه حطام التآكل وجودة الاحتفاظ بالتزييت. بالنسبة لمجموعات القوالب عالية الدورة، نقترح Ra يبلغ 0.10 ميكرومتر وتشطيب مصقول هضبي.
عادةً ما يتم تسجيل صلابة دبابيس التوجيه باستخدام مقياس روكويل للصلابة (HRC). تعمل الأمثلة التالية كمعايير عامة لصلابة دبابيس التوجيه في تطبيقات مكونات القالب أو القالب:
المكونات المُقسّاة بالكامل (مثل 52100) باستخدام 58-62 HRC
مكونات الفولاذ المقاوم للصدأ (مثل 440C, 420) باستخدام 50-55 HRC
المُقسّاة سطحيًا بالتقسية الكاملة (مثل فولاذ 8620) باستخدام سطح = 60-64 HRC وقلب = 35-45 HRC
دبابيس توجيه الكربيد = 70-72 HRC معادلة (لاحظ أنها هشة جدًا)
بالنسبة لدبابيس التوجيه الفولاذية المُقسّاة نستخدم المعالجة الحرارية بالفراغ لتقليل التشويه وتحقيق صلابة موحدة. دبابيس التوجيه المصنوعة من الفولاذ المقاوم للصدأ يتم تخميلها بعد الطحن لمقاومة التآكل.
المساحة المتكونة بين دبوس التوجيه والبطانة المقترنة به هي موازنة بين الحركة الحرة ودقة المحاذاة. الخلوصات القياسية للفولاذ على الفولاذ أو الفولاذ على البطانات البرونزية هي:
أدوات الضغط منخفضة السرعة/عالية القوة: 0.5% - 1.0% من قطر دبوس التوجيه لكل جانب
الختم عالي السرعة: 0.2% - 0.4% من قطر دبوس التوجيه مع التزييت القسري لكل جانب
دبابيس توجيه القوالب (الحقن): 0.3% - 0.5% من قطر دبوس التوجيه
مثال: إذا كان دبوس التوجيه 0.03 مم على كلا الجانبين، فهذا إجمالي 0.06 مم (لدبوس 20 مم @ 0.3% من الخلوص) ويمكن لآلة Falcon CNC السويسرية تحقيق ذلك باستمرار من خلال الإنتاج المتكرر.
اختيار المادة الأساسية الصحيحة والمعالجة السطحية يطيل عمر الأداة ويمنع الالتصاق. فيما يلي مجموعاتنا الأكثر طلبًا:
