الكابلات المحورية والهوائيات والدوائر عالية التردد جميعها متصلة عبر موصلات الترددات الراديوية (RF Connectors)، وأي تغيير في طريقة إنتاجها - سواء في هندستها أو تشطيب سطحها أو اتساق المواد المستخدمة في تصنيعها - سيؤثر سلبًا على جودة إشارة التردد الراديوي؛ بالإضافة إلى زيادة فقدان الإدخال وتقليل الحماية. بصفتنا شركة مصنعة لموصلات الترددات الراديوية، تستخدم شركة Falcon CNC Swiss ماكينات الخراطة السويسرية لإنتاج موصلات RF عالية الدقة (بما في ذلك أطراف التوصيل والمبيتات والأغلفة وعوازل العوازل الكهربائية) التي تحافظ على فقدان العودة مع تقليل تسرب التداخل الكهرومغناطيسي (من نطاقات التيار المستمر إلى موجات المليمتر) عبر موصل RF المعني.
كل ميكرون مهم للغاية في عالم موصلات الترددات الراديوية عند التعامل مع الترددات (في نطاق الجيجاهرتز). إذا تم تشغيل دبوس التلامس لموصل RF بشكل خاطئ، فستحدث انقطاعات في المعاوقة. إذا كان سمك جدار مبيت موصل RF غير متسق، فسيحدث إشعاع. عند استخدام موصلات RF محورية، يبحث المهندسون عن موصلات تلبي مواصفاتهم الصارمة لنسبة موجة الجهد الثابتة (VSWR) والتشكيل البيني السلبي (PIM).
مخارط الخراطة السويسرية الأوتوماتيكية (المعروفة أيضًا بآلات اللولبة) لديها القدرة المثالية على تشغيل مكونات RF بدقة لأنها تقضي على انحراف قطعة العمل، وتنتج تشطيبًا سطحيًا أفضل من دون الميكرون، وتحافظ على مركزية 0.005 مم. في Falcon CNC Swiss، نجمع بين أكثر من 12 عامًا من الخبرة الصناعية مع شهادة ISO 9001:2015 لتزويد مصنعي موصلات RF بعمليات تصنيع مخصصة لمكونات RF (من النماذج الأولية إلى الإنتاج بكميات كبيرة لصانع موصلات RF عالي الحجم).

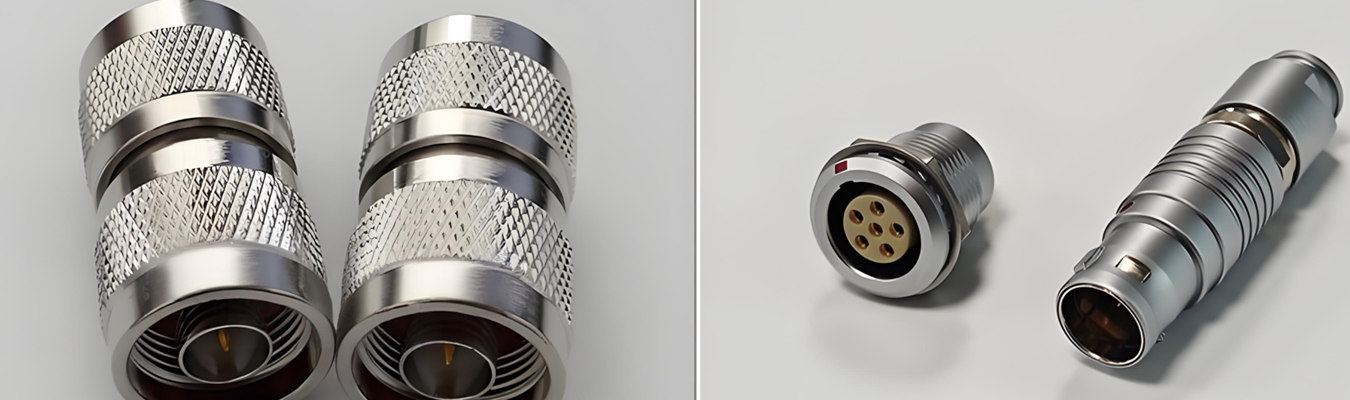

موصل الترددات الراديوية (RF Connector) يوفر اتصالًا كهروميكانيكيًا بين الكابلات المحورية أو خطوط النقل حيث يتم استخدامها في الترددات الراديوية مع الحفاظ على معاوقة مضبوطة (عادة 50 أوم أو 75 أوم) في جميع ترددات التشغيل. يجب الحفاظ على الإشارة في تطبيقات RF عبر تقليل الانعكاس وتقليل التسرب وتقليل الفقدان؛ بينما تُستخدم الموصلات منخفضة التردد غالبًا دون هذه الاعتبارات.
العائلات الشائعة لموصلات RF هي SMA وBNC وTNC وN-type وMCX وMMCX و2.92mm (موصل K). تم وضع كل عائلة بموجب معايير MIL-PRF-39012 وIEC 61169 كمعيار محدد للمنطقة للخصائص الميكانيكية والكهربائية لكل عائلة من موصلات RF.
موصلات هوائيات RF هي موصلات RF تربط ميكانيكيًا هوائيًا بأجهزة الإرسال والاستقبال وأجهزة الإرسال والاستقبال. تشمل الأمثلة منافذ هوائيات أجهزة التوجيه Wi-Fi التي تستخدم موصلات SMA واتصالات هوائيات المحطات الأساسية الخلوية التي تستخدم موصلات من النوع N. تنطبق نفس اعتبارات الدقة: فقدان إدخال منخفض، وقابلية تكرار عالية، ومقاومة للعوامل الجوية عند استخدام موصلات RF في الهواء الطلق.

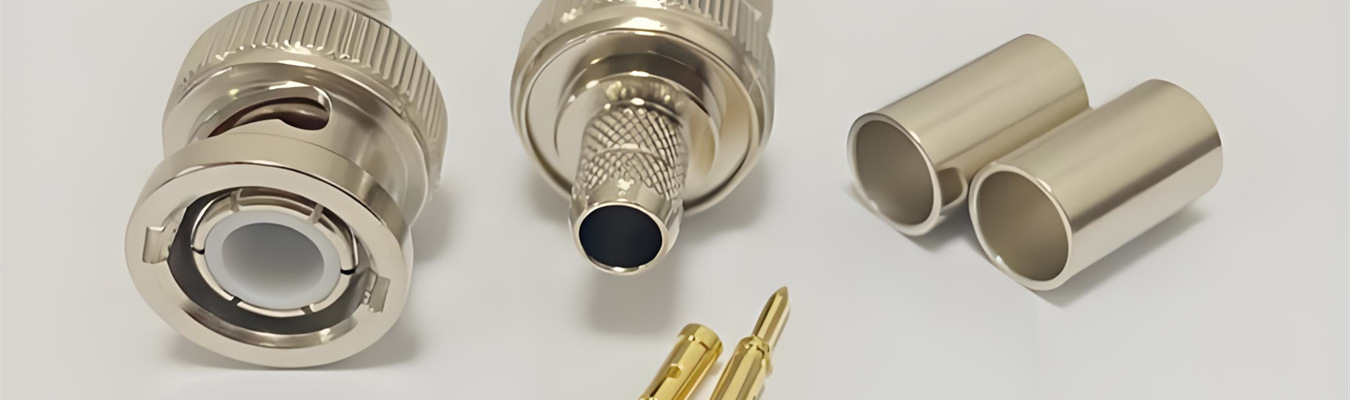

يتكون موصل RF الكامل من عدة أجزاء مصنعة بدقة ومقولة.
فيما يلي تفصيل للمكونات الحرجة التي يجب على مُصنع أجزاء موصل RF إنتاجها بتفاوتات ضيقة:
| المكون | الوظيفة | المادة النموذجية | التفاوتات الرئيسية |
|---|---|---|---|
| أطراف التلامس لموصل RF (الطرف المركزي الذكري) | موصل الإشارة، واجهة التزاوج | نحاس البريليوم، النحاس الأصفر، برونز الفوسفور | القطر ±0.005 مم، تشطيب السطح Ra ≤0.2 ميكرومتر |
| مبيتات موصل RF (الجسم، الصامولة) | الدعم الميكانيكي، مطابقة المعاوقة | فولاذ مقاوم للصدأ، نحاس أصفر، ألومنيوم (معالج بالخمول) | فئة الخيط 2A/2B، المركزية ≤0.01 مم |
| عوازل العوازل الكهربائية لموصلات RF | العزل، التحكم في المعاوقة، دعم الطرف المركزي | PTFE، PEI، PEEK، تفلون | مركزية القطر الداخلي/الخارجي، بدون فراغات |
| أغلفة موصل RF / التلامس الخارجي | الحماية، التأريض، تزاوج الغلاف بالغلاف | نحاس أصفر مطلي بالنيكل أو الفضة | القطر الداخلي للجلبة، أخاديد الحلقة المفاجئة |
| الأجزاء الداخلية للموصل المحوري (الغسالة، الجلبة، الحشية) | تخفيف الإجهاد، الختم، المحاذاة | سبائك النحاس، المطاط، الفولاذ المقاوم للصدأ | سمك الجدار ثابت |
| مورد أطراف موصل RF – جهات اتصال محملة بزنبرك أو مشقوقة | تزاوج منخفض القوة، دورة حياة عالية | نحاس البريليوم (معالج حرارياً) | هندسة الأصابع المشقوقة، تخفيف الإجهاد |
بصفتنا مُصنع أجزاء موصل RF مخصص، تقوم Falcon CNC Swiss بتصنيع جميع المكونات المعدنية من قضبان، ثم تنسق الطلاء داخليًا أو مع شركاء وتمرر المكونات للعملاء للتجميع النهائي مع عوازل العوازل الكهربائية البلاستيكية.
يعتمد الأداء الكهربائي والمتانة البيئية بشكل كبير على اختيار المواد. فيما يلي الخيارات القياسية لمواد موصل RF منخفضة الفقدان والطلاءات.
نحاس البريليوم (C17200) – هذا هو المعيار الذهبي لجهات اتصال RF من نحاس البريليوم بسبب قوة الزنبرك الممتازة، ومقاومة الإجهاد، والتوصيلية (22% IACS). يُستخدم للأطراف المركزية، وجهات الاتصال المشقوقة، وأصابع التأريض. تمت معالجته حرارياً ليكون بصلابة 38-42 HRC مع بقائه موصلًا كهربائيًا.
النحاس الأصفر (C36000) – فعال من حيث التكلفة للمبيتات والصواميل والمكونات غير الزنبركية. سهل الطلاء وله قابلية تصنيع جيدة. التوصيلية ~28% IACS.
الفولاذ المقاوم للصدأ (303, 304) – لمكونات RF المصنوعة من الفولاذ المقاوم للصدأ التي تتطلب قوة ميكانيكية عالية، ومقاومة للتآكل، ومعالجة بالخمول. يُستخدم للصواميل والأغلفة المزدوجة في موصلات RF الخارجية أو البحرية.
نحاس التيلوريوم (C14500) – توصيلية عالية (90% IACS) وقابلية تصنيع جيدة. يُستخدم للأطراف المركزية منخفضة الفقدان عندما لا تكون قوة الزنبرك حاسمة.
في التطبيقات عالية الموثوقية مثل الفضاء والطب وأجهزة الاختبار، يُفضل استخدام أجزاء موصل RF المطلية بالذهب. يتم طلاء الذهب الصلب (بسمك 0.5-2.5 ميكرومتر) على النيكل ويوفر مقاومة جيدة للأكسدة، ومقاومة تلامس منخفضة، وعمر تزاوج طويل (أكثر من 500 مطابقة).
تتوفر خيارات طلاء أخرى:
الفضة — توصيلية عالية ولكنها ستتشوه؛ تُستخدم غالبًا في موصلات RF عالية الطاقة (البث).
النيكل — يُستخدم للأغلفة الخارجية والمبيتات؛ يتمتع بمقاومة جيدة للتآكل وتكلفة معتدلة.
المعالجة بالخمول — لمكونات الفولاذ المقاوم للصدأ لإزالة الحديد الحر وتحسين مقاومة التآكل.
هناك حاجة إلى مسار توصيل مستمر من الغلاف الخارجي وصولاً إلى جديلة الكابل للحصول على أداء حماية مثالي؛ تلتزم معايير مصنع أغلفة موصل RF لدينا بأنصاف أقطار داخلية حادة وسمك جدار موحد لتقليل تسرب EM.
تؤثر ثلاث خصائص للمكونات المصنعة بشكل مباشر على سلامة إشارة RF:
مركزية الطرف المركزي: يجب أن يكون التفاوت من طرف الطرف المركزي إلى أقطار الطرف المدعومة عازليًا ≤ 0.01 مم TIR. الأطراف غير المركزية ستسبب عدم تطابق في المعاوقة.
تشطيب سطح واجهة التزاوج: يجب أن يكون تشطيب أسطح التزاوج النهائية ≤ 0.2 Ra ميكرومتر مع إمكانية الحصول على تشطيب نهائي ≤ 0.1 Ra ميكرومتر. سيقلل ذلك من مقاومة التلامس وPIM المرتبط بالأسطح غير الملساء.
جودة خيوط الوصلات المثبتة: خيوط التثبيت غير المحكمة ستنتج اتصالات أرضية متقطعة بسبب ضعف ملاءمة الخيط. سيتم تصنيع الخيوط بفئة 2A/2B مع عملية فحص بمقياس go/no-go.
بالإضافة إلى ذلك، سيعتمد أداء الحماية أيضًا على تشطيب التجويف الداخلي للغلاف الخارجي للحماية. أي نتوء أو عدم انتظام سينتج تشويهًا للمجال. ستقوم الماكينات السويسرية بإنشاء أغلفة خارجية من النحاس الأصفر والفولاذ المقاوم للصدأ سريعة القطع ذات حواف حادة سيتم إزالة النتوءات منها تلقائيًا.
هل تصمم سلسلة جديدة من مصنعي الموصلات المحورية RF؟ أرسل لنا رسومات CAD ثنائية/ثلاثية الأبعاد. سيقوم خبراء التصنيع RF لدينا بتقديم تقرير DFM يتضمن توصيات المواد، وخيارات الطلاء، وتحديد الأبعاد الحرجة للمعاوقة.
تستخدم العديد من شركات صانع موصلات RF عالي الحجم الختم التدريجي لجهات الاتصال البسيطة والطرق على البارد للأطراف. ومع ذلك، تقدم ماكينات CNC السويسرية مزايا متميزة لمكونات RF المعقدة والدقيقة:
| الميزة | الخراطة السويسرية | الختم / الطرق على البارد |
|---|---|---|
| الأشكال ثلاثية الأبعاد المعقدة (الأقطار المتدرجة، القطع السفلية، الثقوب المتقاطعة، الأصابع المشقوقة) | نعم – بشكل قياسي | محدودة أو مستحيلة |
| المركزية الضيقة (≤0.005 مم) | نعم – بسبب دعم جلبة التوجيه | صعبة التحقيق |
| تكلفة النماذج الأولية والكميات المنخفضة | لا توجد أدوات صلبة، اقتصادية من 50 قطعة |
