يحتوي كل نظام قياس على عمود ميكانيكي يتمثل في تركيبات المستشعرات التي تربط الأجزاء الإلكترونية الحساسة بوسائط العملية وتحافظ على سلامة السن اللولبي، وتصنيف الضغط، ومقاومة التآكل. إذا كنت بحاجة إلى تركيبات مستشعرات من الفولاذ المقاوم للصدأ لتطبيقات النفط والغاز عالية الضغط، أو أجهزة تثبيت مستشعرات نحاسية مناسبة للبيئات الغذائية، أو موصلات مستشعرات مبطنة بـ PTFE لاستخدامها مع المواد الكيميائية العدوانية، فإن طريقة تصنيعها هي التي تحدد مدى موثوقيتها. تستخدم شركة Falcon CNC Swiss كلاً من خبرة الخراطة السويسرية والخراطة اللولبية عند تصميم وتصنيع تركيبات المستشعرات لتحقيق دقة على مستوى الميكرون في السنون اللولبية، وأسطح إغلاق قابلة للتكرار، وحجم مضغوط يتكامل مع التجميعة الخاصة بك.
باعتبارك مهندس عمليات أو أجهزة أو ميكانيكي، فأنت تدرك أن تركيبة المستشعر هي أكثر من مجرد محول. إنها الواجهة الفريدة التي تضمن حماية عنصر الاستشعار، وعزله عن العملية، والحفاظ على سلامة الإشارة. التركيبة المشغولة بشكل سيئ تؤدي إلى مشاكل مثل الالتصاق (الغالينغ)، والتسربات، وعدم محاذاة المستشعر، وتوقف العمل المكلف للغاية. في المقابل، التركيبة المشغولة بشكل صحيح مع فئة السن اللولبي الصحيحة، وخشونة السطح المناسبة، واختيار المواد، توفر عمرًا أطول للمستشعر وزيادة فترات الصيانة.
تعتبر ماكينات الخراطة السويسرية (CNC السويسرية) طريقة فائقة لتصنيع أجهزة المستشعرات الدقيقة وفقًا لمواصفات OEM محددة. توفر الخراطة السويسرية دعمًا مباشرًا لقطعة العمل في وقت استخدام أداة القطع بمساعدة جلبة توجيه؛ وبالتالي تقليل انحراف الجزء المُنتَج والسماح بنسب طول إلى قطر عالية جدًا بالإضافة إلى مقاطع سن لولبية داخلية/خارجية معقدة. في Falcon CNC، نحن متخصصون في إنشاء حلول تصنيع تركيبات مستشعرات مخصصة، سواء كنت تحتاج إلى نموذج أولي واحد فقط أو تشغيل كمية تزيد عن 500,000 قطعة مستشعر فردية بأشكال هندسية دقيقة ومتسقة.
تعرف على المزيد من التفاصيل حول خدمة الخراطة السويسرية لتصنيع الموصلات والتركيبات.
قبل الخوض في مواصفات التركيبات، من المفيد فهم مكان التركيبات ضمن تجميع المستشعر الكامل.
يتكون المستشعر الصناعي النموذجي من عدة مكونات مميزة، لكل منها متطلبات ميكانيكية وكهربائية محددة:
| مكون المستشعر | الوظيفة | المواد النموذجية (الخاصة بالتركيبات) |
|---|---|---|
| عنصر الاستشعار (مثل وصلة الثرموكبل، قالب الضغط الكهرضغطي، كاشف درجة الحرارة المقاوم) | يكتشف المعلمة الفيزيائية (درجة الحرارة، الضغط، القرب) | غير قابل للتطبيق – عادةً السيراميك أو السيليكون أو السبائك المتخصصة |
| غلاف / جسم المستشعر | يغلف ويحمي عنصر الاستشعار والإلكترونيات | فولاذ مقاوم للصدأ، نحاس، ألومنيوم مؤكسد، تيتانيوم |
| التركيبة / وصلة العملية | تثبت المستشعر في وعاء العملية أو خط الأنابيب؛ توفر الإغلاق ضد الوسائط | فولاذ مقاوم للصدأ، نحاس، مبطن بـ PTFE، تيتانيوم |
| موصل المستشعر (كهربائي) | ينقل الإشارة من المستشعر إلى نظام التحكم (مثل M12، دائري) | نحاس مطلي بالنيكل، فولاذ مقاوم للصدأ |
| شريط التثبيت / المحول | يضع المستشعر في الاتجاه الصحيح؛ يعزل عن الاهتزاز | ألومنيوم، فولاذ مقاوم للصدأ |
| إدخال السن اللولبي / محول المنفذ | يكيف بين معايير السنون اللولبية المختلفة (مثل NPT إلى BSPP) | نحاس، فولاذ مقاوم للصدأ |

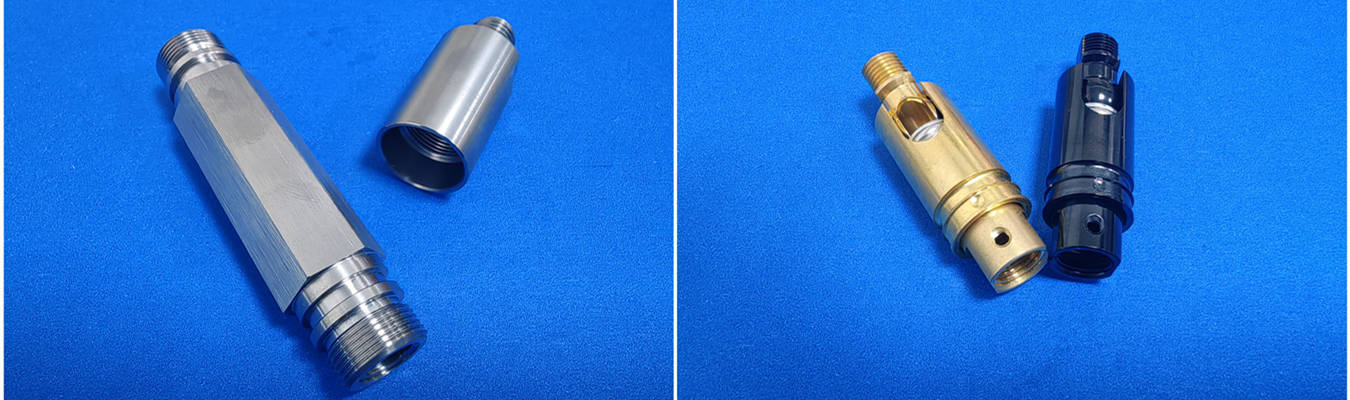

باعتبارنا مصنعًا لتركيبات المستشعرات، تنتج شركة Falcon CNC Swiss تركيبات المستشعرات من الفولاذ المقاوم للصدأ، وأجهزة تثبيت المستشعرات النحاسية، والمكونات المحولة التي تربط عناصر الاستشعار بالعمليات الواقعية. يتم تصنيع تركيباتنا وفقًا لمعايير السنون اللولبية الدقيقة، مع أسطح إغلاق معدة للحلقات الدائرية (O-rings) أو الحشيات أو مواد إغلاق السنون اللولبية المدببة.
يمكن أن يشير مصطلح "موصل المستشعر" إلى نوعين متميزين من الواجهات، ويجب على المهندسين أن يكونوا دقيقين عند تحديد أي منهما:
تقوم هذه الموصلات بنقل الخرج من المستشعر، سواء كان جهد خرج كهربائيًا أو تيارًا كهربائيًا أو إشارة رقمية، إلى وحدة التحكم أو نظام اكتساب البيانات. المعايير الصناعية النموذجية لموصلات المستشعرات هي الموصلات الدائرية M12 (سن لولبي قفل 12 مم؛ مشفر A للمستشعرات، مشفر B للناقل الميداني ومشفر D للإيثرنت)، والموصلات M8 (للمستشعرات المدمجة، مشفر A)، و Deutsch، و AMP، أو تكوينات دبوسية أخرى. يجب أن تحتوي موصلات المستشعرات الكهربائية على غلاف مقاوم للتآكل (نحاس مطلي بالنيكل أو فولاذ مقاوم للصدأ)، وملامسات مطلية بالذهب لتقليل مقاومة التلامس، وتحتاج إلى إحكام إغلاق بيئي (IP67/IP69K).
شركة Falcon CNC Swiss هي مصنع لموصلات مستشعرات السيارات ومورد للمكونات الصناعية، حيث تقوم بتصنيع الأغلفة الملولبة، والصواميل الواصلة، وأغلفة الدبابيس التي تشكل هذه الموصلات بتفاوتات شديدة في التمركز للاقتران الموثوق.
الهدف الرئيسي من هذا الدليل هو وصف التركيبة الميكانيكية التي تثبت المستشعر بالعملية الفعلية (أي الأنبوب أو الخزان أو الوعاء). يجب أن تحتوي التركيبات الميكانيكية على ضغط العملية، وتقاوم التأثيرات التآكلية للوسائط، وفي العديد من الحالات تسمح بإزالة المستشعر دون توقف العمل (مثل تركيبات الضغط).
سواء كنت بحاجة إلى تركيبات مستشعرات من نوع NPT (المعيار لأمريكا الشمالية) أو محولات مستشعرات BSPP (المعيار البريطاني/الأوروبي) أو تركيبات مستشعرات بسن لولبي متري أو موصلات مستشعرات عالية الضغط للأنظمة الهيدروليكية، فإن جودة السنون اللولبية والتشطيب السطحي والتمركز كلها مهمة جدًا للإغلاق الموثوق.
يعد توافق السن اللولبي التحدي الهندسي الأكثر شيوعًا في تحديد مواصفات تركيبات المستشعرات. فيما يلي مقارنة بين عائلات السنون اللولبية الثلاث الرئيسية التي نقوم بتصنيعها في Falcon CNC Swiss:
تستخدم تركيبات مستشعرات NPT شكل سن لولبي مدبب بزاوية 60 درجة، مع استدقاق 1:16. يتشوه سن التركيبة الذكري من نوع NPT مع سن الأنثى من نوع NPT عن طريق الشد لأسفل لتشكيل ختم بينهما. ومع ذلك، نظرًا لوجود اتصال غير محكم بين القمة والقاع (مما يترك مسارًا حلزونيًا للتسرب)، سيكون هناك حاجة إلى مادة مانعة للتسرب (مثل شريط PTFE أو معجون الأنابيب) لتحقيق تشغيل خالٍ من التسرب. على الرغم من أن عملية الختم هذه فعالة عادةً في الاستخدام العام في البيئات الصناعية، يجب توخي الحذر الشديد في تطبيق عزم الدوران لتجنب تشقق المنفذ من عزم الدوران الزائد عند الشد.
شكل السن اللولبي لمحولات مستشعرات BSPP هو متوازي (مستقيم)، بزاوية 55 درجة لمحور المحول. على عكس NPT الذي يحتوي على سنون لولبية ذاتية الإغلاق، يجب أن تحتوي سنون BSPP على طريقة إغلاق ثانوية، مثل غسالة ملتصقة أو حلقة دائرية أو حشية تنضغط في وجه مسطح أو تجويف. لهذا السبب، تعتبر محولات BSPP مثالية للتطبيقات التي تستخدم التجميع/التفكيك المتكرر حيث سيكون تآكل السن اللولبي مشكلة.
توجد تركيبات المستشعرات ذات السن اللولبي المتري عادةً في تطبيقات الهيدروليك وقطع غيار السيارات والتطبيقات الصناعية في الاتحاد الأوروبي؛ وتأتي عمومًا في إصدارات ذكر/أنثى تُعرف باسم M12×1.5 و M14×1.5 و M16×1.5 و M20×1.5. عادةً ما يتم الختم باستخدام غسالة نحاسية أو حلقة دائرية أو ختم ملتصق بسطح مشغول – وهذا يعطي السنون المترية تحكمًا جيدًا في عزم الدوران ويستخدم على نطاق واسع لمستشعرات الضغط الهيدروليكي عالية الضغط أو أجهزة إرسال الضغط في السيارات.
| معيار السن اللولبي | زاوية السن اللولبي | الاستدقاق | طريقة الإغلاق | التطبيقات الشائعة |
|---|---|---|---|---|
| NPT | 60° | مدبب (1:16) | تشوه السن اللولبي + مادة مانعة للتسرب | الصناعة في أمريكا الشمالية، الهوائية، الضغط المنخفض إلى المتوسط |
| BSPP (G) | 55° | متوازي | غسالة أو حلقة دائرية أو حشية على وجه الإغلاق | أجهزة القياس الأوروبية، درجة الغذاء، الهيدروليك |
| BSPT (R) | 55° | مدبب | تشوه السن اللولبي + مادة مانعة للتسرب (مشابه لـ NPT) | وصلات الأنابيب الأوروبية، البخار، درجات الحرارة العالية |
| متري (ISO 261) | 60° | متوازي (معظمها) أو خطوة دقيقة | ختم ملتصق، غسالة نحاسية، ختم وجهي بحلقة دائرية | مستشعرات السيارات، الهيدروليك، الضغط العالي |
| UNF / UNC | 60° | متوازي | غسالة أو ختم وجهي بحلقة دائرية | الفضاء، الدفاع، المعدات القديمة |
في Falcon CNC Swiss، نقوم بتصنيع تركيبات مستشعرات NPT (الفئات 2A/2B وفقًا لـ ASME B1.20.1) ومحولات مستشعرات BSPP (ISO 228) وتركيبات مستشعرات بسن لولبي متري (تفاوتات 6H/6g)، وكل ذلك على مخارط CNC السو
