التصنيع السويسري للأعمدة المصغرة: الخراطة فائقة الدقة للتطبيقات الطبية والروبوتية والإلكترونية

تُعد الأعمدة المصغّرة اللبنات الأساسية لآليات الحركة عالية الدقة؛ فهي موجودة في العديد من التطبيقات المختلفة؛ يمكن لعمود محرك صغير في روبوت جراحي أو عمود صغير في محرك طائرة بدون طيار أن يدور بسرعة 60,000 دورة في الدقيقة. عندما تحتاج إلى أعمدة مصغّرة من الفولاذ المقاوم للصدأ للأجهزة الطبية، أو أعمدة مصغّرة من كربيد التنجستن للبيئات عالية التآكل، أو أعمدة مصغّرة مصنّعة بتفاوتات ضيقة لتحقيق المحاذاة البصرية، فإن طريقة تصنيعها تؤثر على الأداء. تقوم شركة Falcon CNC Swiss بتصنيع أعمدة مصغّرة مخصصة بتفاوتات ضيقة وتشطيبات مرآة، وتوفر مرونة كاملة في المواد من خلال الجمع بين معرفة منتجات ماكينات الخراطة السويسرية وماكينات اللولب.

مقدمة: لماذا يُعرّف التصنيع السويسري إنتاج الأعمدة المصغّرة عالية الجودة

الأعمدة المصغّرة ليست مجرد نسخ صغيرة من الأعمدة الأكبر حجمًا، بل هي أجزاء دقيقة يمكنها نقل عزم الدوران، ودعم الأجزاء الدوارة، والبقاء متحدة المحور تحت الحمل، وتحمل آلاف أو ملايين الدورات مع شغل مساحة ضئيلة. لذلك، إذا تم تصنيع عمود مصغّر بشكل سيئ، فقد يُحدث اهتزازًا، ويُسبب فشلًا مبكرًا للمحامل، ويُسبب عدم محاذاة ويُحدث هدرًا. على العكس، إذا تم تصنيع عمود مصغّر باستخدام عملية طحن دقيقة لتحقيق الصلابة المثلى وجودة السطح والدقة الهندسية، فسيؤدي ذلك عمومًا إلى زيادة عمر المعدات بعامل اثنين وتعزيز أداء الأنظمة.

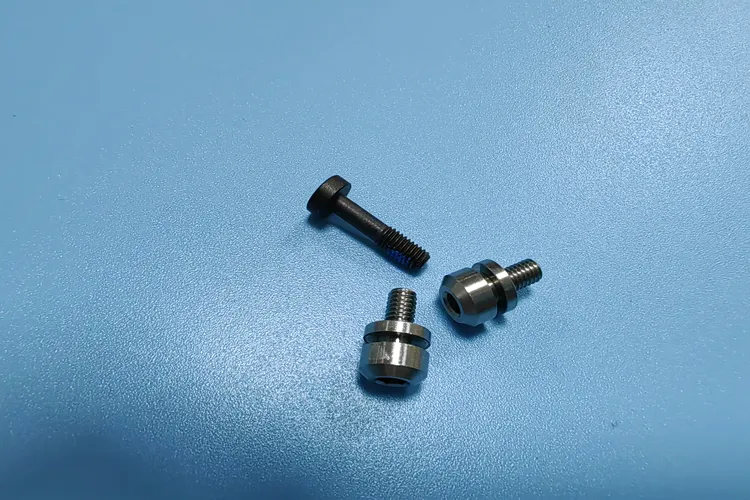

تُعتبر المخارط الأوتوماتيكية من النوع السويسري (التي تُسمى أحيانًا ماكينات اللولب السويسرية أو مراكز الخراطة السويسرية) بشكل عام "المعيار الذهبي" لإنتاج نوع الأعمدة المصغّرة التي يتطلبها المصنعون النموذجيون للأعمدة المصغّرة. يختلف التصنيع السويسري عن التصنيع التقليدي باستخدام الحاسب الآلي لأن عملية التصنيع السويسري تدعم قطعة العمل مباشرة بجوار أداة القطع باستخدام جلبة توجيه. من خلال القيام بذلك، يتم تقليل مقدار الانحراف الذي تتعرض له قطعة العمل أثناء عملية التصنيع وبالتالي يسمح بنسب طول إلى قطر شديدة، غالبًا ما تزيد عن 20:1. في Falcon CNC Swiss، نقدم أعمدة مصغّرة مخصصة بكميات منخفضة كنماذج أولية بالإضافة إلى إنتاج الأعمدة المصغّرة بكميات كبيرة.

ما هو العمود المصغّر؟ – تعريف هندسي وأنواعه

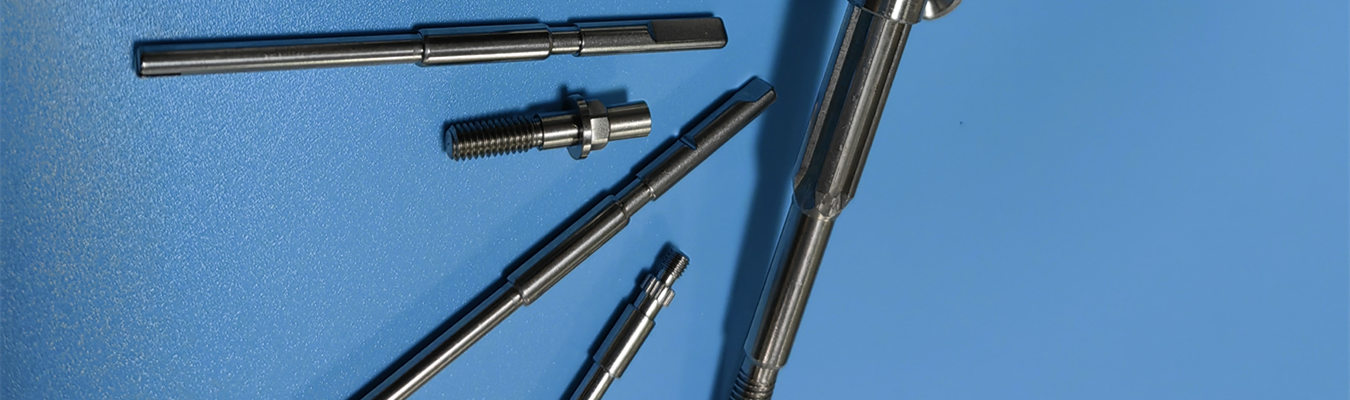

العمود المصغّر أو العمود الدقيق هو أسطوانة رفيعة يقل قطرها عادة عن 5 مم وأحيانًا يصل إلى 0.1 مم فقط. قد يتجاوز الطول 20 ضعف القطر في معظم التطبيقات، بينما تشمل التشكيلات النموذجية نقل الحركة، ودعم المكونات الدوارة، ووضع المكونات بدقة داخل التجميع الميكانيكي.

يؤدي امتلاك السمات التالية إلى جودة الأعمدة المصغّرة:

• قطر صغير؛ النطاق القياسي من 1 مم إلى 5 مم مع أعمدة دقيقة تصل إلى 0.1 مم

• نسبة طول إلى وزن كبيرة؛ نسب قياسية تتراوح بين خمسة وخمسة وعشرين ضعفًا للتوجيه الموثوق أثناء الإنتاج

• مركزية عالية؛ استدارة/جريان حقيقي ضمن بضعة ميكرونات

• تشطيب سطحي دقيق؛ تشطيب سطحي بين 0.4 و0.8 ميكرو بوصة للتشغيل منخفض الاحتكاك

• صلابة محددة؛ إما صلابة كاملة أو صلابة سطحية حسب خصائص التآكل.

ما هما النوعان من الأعمدة؟ (وفقًا لظروف التحميل)

من وجهة نظر الميكانيكا الهندسية، تُصنف الأعمدة إلى نوعين رئيسيين بناءً على الأحمال التي تحملها:

معظم أعمدة الإدارة المصغّرة هي من نوع العمود الدوار ويجب أن تتحمل كلًا من أحمال الالتواء وأحمال الانحناء العرضية أثناء الحركة. يعتبر اختيار المادة المناسبة، وعملية المعالجة الحرارية المناسبة للمادة المختارة، والدقة الهندسية الصحيحة أثناء التصنيع أمرًا في غاية الأهمية لتلبية متطلبات الحمل المزدوج على أعمدة الإدارة المصغّرة.

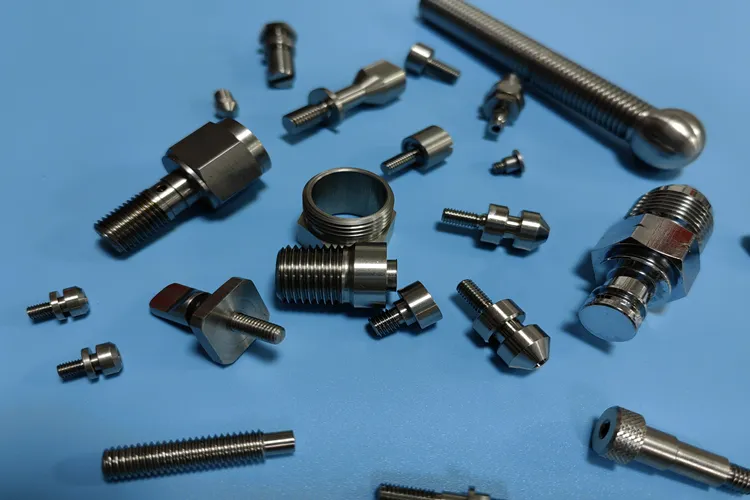

بالإضافة إلى التصنيف حسب معايير الحمل، يمكن أيضًا تجميع أعمدة الإدارة المصغّرة وفقًا لهندستها (صلبة مقابل مجوفة، متدرجة مقابل مستقيمة، مسننة مقابل مقيدة) وبشكل أو نمط نهاياتها (ملولبة، مسطحة، مثقوبة بدبوس أو مسمار، شقوق، تسننات، أو حوامل).

هل تستحق أعمدة القيادة المخصصة ذلك؟ – تحليل العائد على الاستثمار الهندسي

في كثير من الأحيان، يطرح السؤال: هل تستحق أعمدة القيادة المخصصة ذلك؟ في تطوير المنتج. يعتمد الأمر كله على التطبيق. نظرًا للأطوال والأقطار القياسية للمكونات الجاهزة المتاحة، يمكن أن تكون هناك حالات يمكن أن تكون فيها الأعمدة المصغّرة المخصصة استثمارًا حقيقيًا حيث:

• المساحة محدودة – الأطوال المخصصة، الأقطار المنخفضة، أو الهياكل المتدرجة تناسب حيث لا تستطيع الأعمدة القياسية ذلك

• متطلبات الأداء محددة – تفاوتات ضيقة (±0.002 مم)، مواد متخصصة (تيتانيوم، إنكونيل، كربيد التنجستن)، أو تشطيبات سطحية فريدة

• التكامل مع الأجزاء المتزاوجة – يجب أن تتداخل الأعمدة مع محامل مخصصة، تروس، أجهزة تشفير، أو مبيتات

• الكمية تبرر الأدوات – لعمليات الإنتاج، تنخفض التكاليف لكل وحدة بشكل كبير، مما يجعل الأعمدة المخصصة اقتصادية

• الموثوقية أمر بالغ الأهمية – لا يمكن للأجهزة الطبية، والمشغلات الفضائية، وروبوتات الجراحة المخاطرة بفشل من مكونات عامة

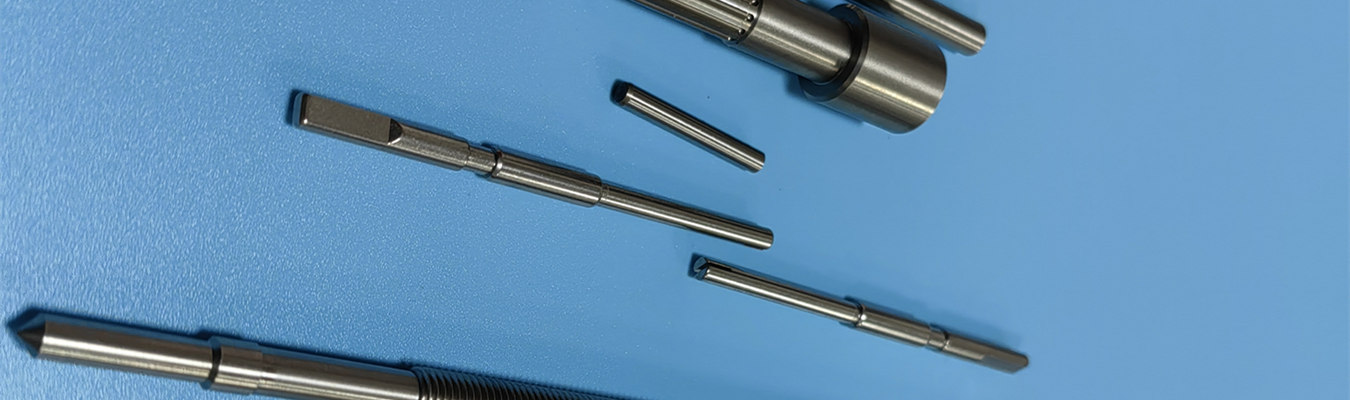

تقدم Falcon CNC Swiss، كشركة مصنعة لأعمدة الإدارة المصغّرة، خدمات تصميم الأعمدة المصغّرة المخصصة بدون رسوم أدوات غير متكررة للأجزاء المُشكّلة باستخدام الحاسب الآلي. تسمح دفعات النماذج الأولية التي تصل إلى 25 قطعة بالاختبار الشامل قبل الالتزام بإنتاج الأعمدة الدقيقة بكميات كبيرة.

التصنيع السويسري مقابل الخراطة التقليدية للأعمدة المصغّرة

في مخرطة CNC تقليدية، يتم تثبيت أحد طرفي قطعة العمل في ظرف ولا يمكن دعم الطول المتبقي لقطعة العمل وسيتعرض لقوى القطع. إذا كان الجزء الخاص بك عبارة عن عمود مصغّر بنسبة طول إلى قطر تزيد عن 3:1، فإن الطول غير المدعوم سينحرف، مما يخلق استدقاقًا أو رفرفة، ويسبب تباينًا في الأبعاد في الجزء النهائي. على النقيض من ذلك، فإن الخراطة من النوع السويسري تحتوي على جلبة توجيه إضافية توفر دعمًا فوريًا لقطعة العمل عند نقطة القطع، مما ينتج عنه طول غير مدعوم يبلغ تقريبًا 1-2 ضعف قطر القضيب.

إليك مقارنة فنية:

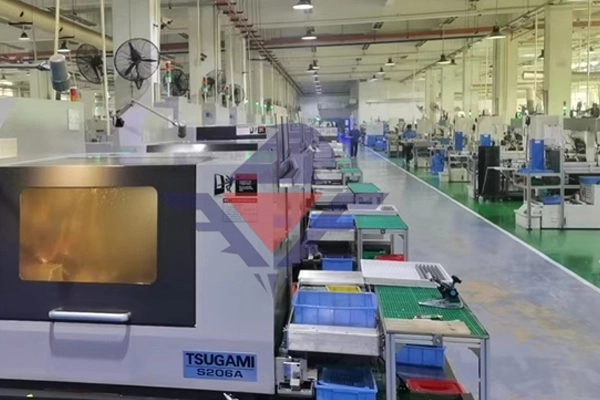

في Falcon CNC Swiss، نشغل مخارط CNC سويسرية من Citizen وStar وTsugami مع ما يصل إلى 10 محاور حركة، وأدوات حية، وقدرات مغزل فرعي. للأعمدة الدقيقة التي تتطلب دقة فائقة - حتى ±0.0001 بوصة (±0.0025 مم) - نجمع بين الخراطة السويسرية والطحن غير المركزي الداخلي والتشطيب فائق الدقة.

استشارة هندسية لمشروع العمود المصغّر الخاص بك

هل تحتاج إلى صانع أعمدة مصغّرة دقيق وموثوق لجهاز طبي جديد، أو مشغل روبوتي، أو تجميع إلكتروني؟ شارك الرسم ثنائي الأبعاد أو ملف CAD ثلاثي الأبعاد. سيوصي مهندسونا بالمواد المثلى، وفئة التفاوت، وتشطيب السطح خلال 24 ساعة. احصل على مراجعة DFM المجانية ←

مواصفات المواد للأعمدة المصغّرة – دليل الاختيار

اختيار المواد هو أحد أهم القرارات الهندسية للأعمدة المصغّرة. يجب أن توازن المادة بين قابلية التصنيع، والقوة، والصلابة، ومقاومة التآكل، والتكلفة. فيما يلي دليل شامل للمواد بناءً على خبرتنا في Falcon CNC Swiss.

الأعمدة المصغّرة من الفولاذ المقاوم للصدأ – الخيار الافتراضي متعدد الاستخدامات

الأعمدة المصغّرة من الفولاذ المقاوم للصدأ هي الخيار الأكثر شيوعًا عبر الصناعات الطبية والروبوتات والإلكترونيات نظرًا لمزيجها الممتاز من مقاومة التآكل والقوة وقابلية التصنيع.

• فولاذ مقاوم للصدأ 303 – درجة سهلة التصنيع؛ مثالية لمنتجات ماكينات اللولب السويسرية عالية الإنتاجية. يعمل محتوى الكبريت على تحسين تكسير الرقاقة وتقليل تآكل الأداة.

• فولاذ مقاوم للصدأ 304 – مقاومة تآكل أفضل من 303؛ أصعب قليلاً في التصنيع. يُستخدم في التطبيقات الغذائية والطبية.

• فولاذ مقاوم للصدأ 316 – مقاومة فائقة للكلوريد (سوائل الجسم، المياه المالحة). المعيار الذهبي للأجهزة
