تعتبر أعمدة المحركات جزءًا حاسمًا من كل محرك كهربائي وسيرفو ومحرك خطي ومضخة صناعية تُستخدم في العديد من التطبيقات المتقدمة. يؤدي الدوران عالي السرعة إلى توليد كميات كبيرة من الاهتزازات، حتى بسبب عدم التوازن الطفيف (في نطاق الميكرون). يمكن أن يؤدي ذلك إلى تآكل مبكر للمحامل، وفشل، وفي النهاية تقصير العمر الإنتاجي لتجميع المحرك. تجمع شركة Falcon CNC Swiss بين العديد من تقنيات التصنيع (التصنيع السويسري، منتجات ماكينات اللولب، والموازنة الديناميكية الداخلية) لتصنيع أعمدة محركات دقيقة بتفاوتات ضيقة، وتشطيبات مرآوية، وتوزيعات كتلة مثالية.
كمهندس تصميم أو تصنيع، أنت تدرك أن عمود المحرك يتكون من أكثر بكثير من مجرد جزء مخرطة. فهو يعمل على نقل عزم الدوران من العضو الدوار إلى الحمل، ودعم الأوزان الدوارة، وغالبًا ما يعمل كنقطة مرجعية للمحامل والتروس وأجهزة التشفير على محرك الأقراص. عندما يكون العمود سيئ التصنيع، يمكن أن يؤدي إلى الانحراف، والاهتزاز، والضوضاء، وانخفاض عمر المحرك. على العكس من ذلك، يمكن تشغيل عمود تم تجليخه بدقة وتوازنه جيدًا بسرعات تزيد عن 20,000 دورة في الدقيقة مع خسائر طاقة قليلة جدًا وعمر ممتد للمحامل.

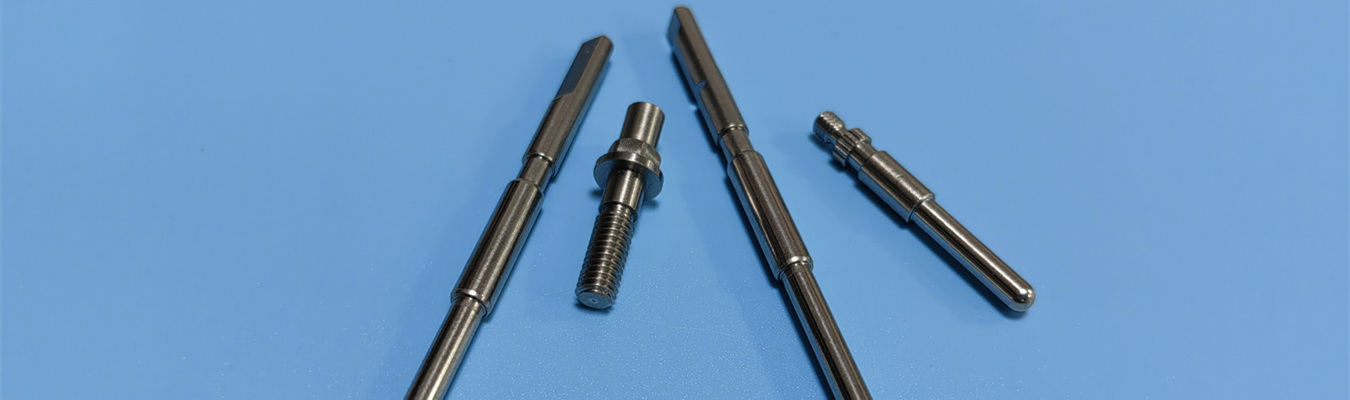

لتصنيع أعمدة المحركات، تُعد المخارط الأوتوماتيكية من النوع السويسري (المعروفة أيضًا بماكينات اللولب السويسرية) العملية المثلى، بأقطار أقل من 32 ملم وأطوال قصوى تبلغ 300 ملم. تدعم عملية التصنيع السويسري الجزء الذي يتم تشكيله مباشرة بجانب أداة القطع باستخدام جلبة توجيه، مما يلغي أي احتمال لانحراف الجزء أثناء التشغيل، ويسمح بعلاقة متحدة المركز للغاية للأقطار والخيوط والمسننات. في Falcon CNC Swiss، نحن قادرون على توفير جميع جوانب تصنيع أعمدة المحركات المخصصة، من النماذج الأولية إلى إنتاج أعمدة المحركات الدقيقة بكميات كبيرة مع تقديم خدمات موازنة دوران عالية السرعة متكاملة.
ينقل عمود المحرك عزم الدوران من عضو المحرك الدوار إلى أي حمل (مثل مروحة، مضخة، علبة تروس، أو عجلة) سيتم استخدام المحرك لدفعه. يدعم عمود المحرك أيضًا مجموعة العضو الدوار وعادةً ما يدعم أو يضع المحامل، أقراص المبدل (في محركات التيار المستمر) أو أقراص جهاز التشفير. تؤثر هندسة العمود على مستوى الأداء الديناميكي للمحرك، ومستوى الضوضاء، وعمر المحرك.
تشمل التنوعات التصميمية الشائعة في أعمدة المحركات ما يلي:
| نوع العمود | الميزات الرئيسية | التطبيقات النموذجية |
|---|---|---|
| عمود مستقيم / أسطواني | قطر موحد، هندسة بسيطة، تكلفة منخفضة | محركات كسور القدرة، المراوح، المضخات |
| أعمدة محركات متدرجة / مستدقة | أقطار متعددة لمقاعد المحامل، كتف لتحديد الموقع المحوري | محركات السيرفو، محركات التيار المتردد الصناعية |
| أعمدة محركات ذات مفتاح | مجرى مفتاح مقطوع على طول العمود لنقل عزم دوران موجب | محركات صناعية ثقيلة، ناقلات، مطاحن |
| تصنيع عمود مسنن | مسننات خارجية أو داخلية لعزم دوران عالٍ، تطبيقات منزلقة | توجيه السيارات، ناقل الحركة، معدات الطرق الوعرة |
| أعمدة محركات مزدوجة النهاية | نتوءات على طرفي العضو الدوار لأحمال مزدوجة أو أجهزة تشفير | محركات السيرفو، المحركات الخطية، محركات الأقراص المدمجة |
| أعمدة محركات مجوفة | قصور ذاتي منخفض، يسمح بمرور الأسلاك أو سائل التبريد | مفاصل الروبوتات، محركات المغزل، الأجهزة الطبية |
كشركة متكاملة الخدمات لتصنيع أعمدة المحركات، تنتج Falcon CNC Swiss جميع الهندسات المذكورة أعلاه باستخدام الخراطة السويسرية، والتفريز، والتجليخ الأسطواني – كل ذلك في إعداد واحد أو مع عمليات ثانوية قليلة.
يتم إجراء الموازنة الدورانية عالية السرعة لإصلاح القوى غير المتوازنة عن طريق إعادة توزيع الكتلة على طول محور دوران العمود. يمكن أن يكون لعمود دوار تم تشكيله بشكل مثالي قوى غير متوازنة بسبب الاختلاف في الكثافة بين الأجزاء، والاختلافات في كيفية تصنيع الأجزاء (أي التمويج، تشغيل المسننات)، وأي فتحات عبر المقطع العرضي للعمود الدوار. عند سرعات دوران متزايدة بشكل متسارع (أي الوقت لإكمال دورة واحدة للعمود الدوار)، سيؤدي عدم التوازن على العمود إلى إنتاج قوى غير متوازنة تتزايد تربيعيًا بسبب زيادة سرعة عدم التوازن من موضعه الأصلي. على سبيل المثال، إذا كانت السرعة الدورانية لعمود دوار هي 20,000 دورة في الدقيقة، فإن قوة عدم توازن بمسافة نصف قطرية 10 مم من مركز دوران العمود ستخلق قوة رد فعل ناتجة تبلغ حوالي 44 نيوتن (10 رطل)، مما ينتج قدرًا كبيرًا من الاهتزاز، وفشل المحامل، والضوضاء المسموعة في النظام.
يتم تعريف درجات الموازنة بواسطة ISO 1940-1 (التي حلت محل ISO 1940). الدرجات الشائعة لأعمدة المحركات:
| درجة الموازنة ISO | التطبيق النموذجي | الحد الأقصى لعدم التوازن المتبقي (e·ω) |
|---|---|---|
| G 16 | الآلات الصناعية العامة، المراوح، المضخات، المحركات الكهربائية الصغيرة | 16 مم/ثانية |
| G 6.3 | محركات ذات جودة أفضل، مغازل أدوات آلية، محركات أقراص متوسطة السرعة | 6.3 مم/ثانية |
| G 2.5 | محركات عالية السرعة (سيرفو، مغزل)، شواحن توربينية، جوالص دقيقة | 2.5 مم/ثانية |
| G 1 | دقة عالية للغاية (جيروسكوبات، مثاقب أسنان، فضائي) | 1 مم/ثانية |
كجزء من خدمات موازنة أعمدة المحركات لدينا في Falcon CNC Swiss، نقوم بإجراء اختبار الموازنة على آلات موازنة دقيقة (من النوع ذي المحامل الصلبة) بعد إجراء التشغيل الآلي والتجليخ للمساعدة في ضمان أنه بعد اختبار الموازنة، ستحقق الأعمدة درجة G 2.5 أو أفضل للتطبيقات عالية السرعة. يتم تصحيح عمود المحرك المتوازن إما عن طريق الحفر أو التفريز لإزالة المواد من العمود أو إضافة أثقال موازنة.

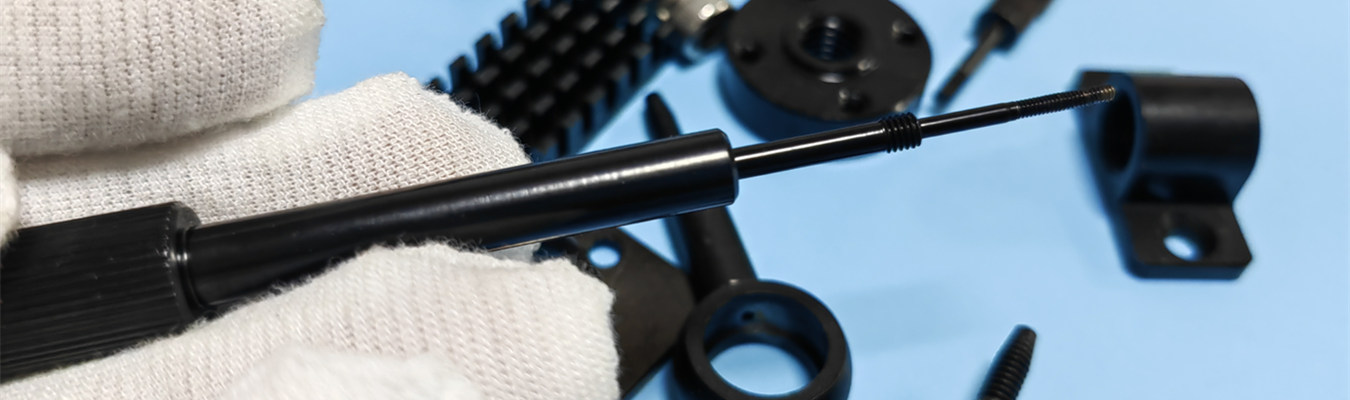

هل تحتاج إلى مورد موثوق لأعمدة المحركات OEM لتصميم محرك سيرفو جديد أو مضخة صناعية؟ شارك الرسم ثنائي الأبعاد أو النموذج ثلاثي الأبعاد الخاص بك. سيوصي مهندسونا بالمواد المثلى، ودرجة الموازنة، وعملية التصنيع في غضون 24 ساعة. احصل على مراجعة DFM المجانية ←
يؤثر اختيار مادة العمود بشكل مباشر على سعة عزم الدوران، ومقاومة التآكل، والمتانة البيئية، والتكلفة. فيما يلي المواد الأكثر شيوعًا التي نقوم بتشغيلها في Falcon CNC Swiss، إلى جانب تطبيقاتها النموذجية.
أعمدة المحركات القياسية المصنوعة من الفولاذ المقاوم للصدأ (303، 304، 316، 17-4 PH) تُستخدم في: تجهيز الأغذية، الأجهزة الطبية، التطبيقات البحرية والكيميائية. درجة 303 من الفولاذ المقاوم للصدأ ممتازة في التشغيل الآلي، بينما تتمتع درجة 316 بمقاومة فائقة للتآكل للمياه المالحة والأحماض مقارنة بالدرجات الأخرى من الفولاذ المقاوم للصدأ. تحقق مادة 17-4 PH (التصلب بالترسيب) من الفولاذ المقاوم للصدأ قوة شد عالية (تصل إلى 1100 ميجا باسكال) بعد المعالجة الحرارية؛ لذلك فهي ممتازة للتطبيقات عالية عزم الدوران. تستخدم آلات Falcon CNC Swiss مخارط سويسرية لتشغيل الفولاذ المقاوم للصدأ مقترنة بأدوات متخصصة لمنع تصلب العمل، وتحقيق تشطيبات سطحية منخفضة تصل إلى Ra 0.2 ميكرومتر.
تصنيع أعمدة الفولاذ الكربوني يستخدم عادةً درجات 1045، 1144، أو 12L14. بالنسبة للمحركات الصناعية والمضخات والناقلات، عادةً ما تُصنع أعمدة الفولاذ الكربوني من درجات 1045 (كربون متوسط)، 1144 (عالية القوة)، أو 12L14 (خالية من الرصاص). الفولاذ الكربوني سهل التشغيل الآلي للغاية وله قوة إجمالية ممتازة بسعر اقتصادي للغاية. ومع ذلك، يجب حماية أعمدة الفولاذ الكربوني من الظروف الرطبة أو المسببة للتآكل بنوع من المعالجة السطحية (الطلاء، أو الطلاء الكهربائي، أو الزيت) لتجنب التآكل. للتطبيقات التي تتطلب قوة أعلى، نستخدم الفولاذ السبائكي 4140 أو 4340 الذي يمكن تصلبيه بالحرارة أو بالحث.
تستخدم أعمدة المحركات المصنوعة من الفولاذ السبائكي، وناقلات الحركة في السيارات، ومعدات الطرق الوعرة أعمدة محركات من الفولاذ السبائكي (4140، 4340، 8620، 9310) لقوة الشد الفائقة (800 - 1200 ميجا باسكال) ومقاومة الإجهاد العالية. تتميز الدرجات المقساة سطحيًا (8620) بسطح خارجي صلب من 58-62 HRC ولكنها تتكون من مادة أساسية قوية مقاومة للصدمات.

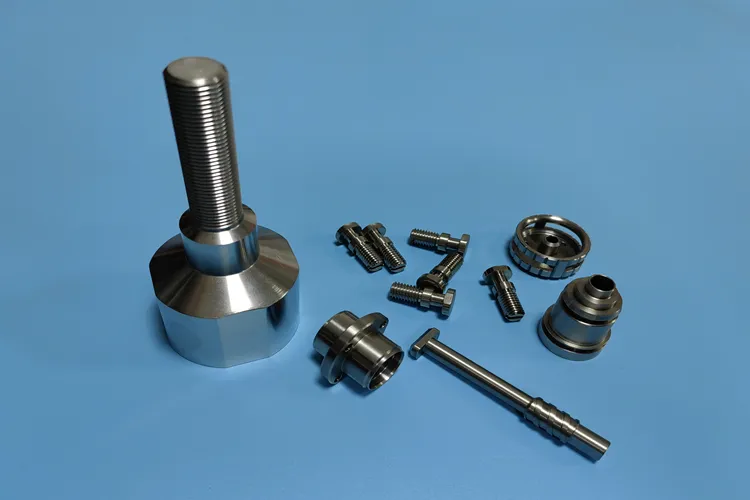

تتطلب أسطح أعمدة المحركات المقساة التي تتلامس مع الحلقات الداخلية للمحامل، أو أختام الشفاه، أو وصلات المسننات أعمدة محركات مقساة. في منشأتنا، يمكنك تحديد إما التقسية الكاملة (الصلابة الكاملة) أو التقسية بالحث (تقسية أسطح المجاري وأطراف المسننات فقط). اعتمادًا على تطبيقك، نتوقع إنتاج أعمدة بمتوسط صلابة 50-55 HRC للاستخدام في التطبيقات التي تتطلب عمر تآكل ممتد، وللتطبيقات عالية الدورة (58 إلى 62 HRC). بعد التقسية، سيتم تجليخ الأعمدة بدقة لتوفير تفاوت قطري نهائي يبلغ ±0.005 مم أو أضيق. اكتشف قدراتنا في تصنيع المسامير والأعمدة ←
توفر أعمدة المحركات المطلية بالكروم بطبقة نهائية من الكروم الصلب (بسماكة 10-25 ميكرون) احتكاكًا منخفضًا، ومقاومة عالية للتآكل، وتعزز الحماية من التآكل بصلابة مكافئة في نطاق 65-70 روكويل على مقياس C. تم تطبيق عملية طلاء الكروم على عمود المحرك الهيدروليكي، وقضبان المكابس، ومكونات
