تعتبر دبابيس التلامس لأجهزة الاستشعار جزءًا حيويًا من الواجهة الكهروميكانيكية بين عناصر الاستشعار وإلكترونيات معالجة الإشارات. قد تحتاج إلى دبابيس تلامس مطلية بالذهب لكابلات تخطيط القلب الطبية، أو دبابيس تلامس من النحاس البيريليوم التي تتحمل الصدمات لتطبيقات السيارات، أو دبابيس تلامس محملة بنابض تُستخدم في تطبيقات الاختبار والقياس. تؤثر عملية التصنيع على المقاومة وعمر الخدمة وجودة الإشارة. تجمع شركة Falcon CNC Swiss بين تقنيات التصنيع المختلفة مثل الخراطة السويسرية ومنتجات ماكينات البراغي والطلاء الدقيق لتصنيع دبابيس التلامس بدقة ميكرونية مع مستوى عالٍ للغاية من الأداء الإلكتروني المتسق.
دبوس تلامس المستشعر هو مكون كهربائي، وليس مجرد قطعة معدنية. تنقل دبابيس تلامس أجهزة الاستشعار إشارات تناظرية منخفضة الجهد (غالبًا في نطاق الميكروفولت أو الميكروأمبير)، ويجب أن تحافظ على مقدار ثابت من مقاومة التلامس على مدى 10,000 دورة على الأقل؛ لذلك، فهي توجد عادةً في ظروف يمكن اعتبارها "قاسية" (مثل الرطوبة الشديدة والاهتزاز ودرجة الحرارة).
تعتبر المخارط الأوتوماتيكية ذات الطراز السويسري (المعروفة أيضًا باسم ماكينات البراغي السويسرية) أفضل تقنية تصنيع لإنتاج دبابيس تلامس أجهزة الاستشعار، خاصة تلك التي يقل قطرها عن ثمانية ملليمترات والتي تكون معقدة الشكل مع وجود قيعان محفورة أو شقوق أو ميزات زنبركية. نظرًا لوجود جلبة توجيه تدعم قطعة العمل على بعد بضعة ملليمترات من أداة القطع، فلا يوجد أي انحراف تقريبًا وبالتالي يتم إنشاء درجة عالية جدًا من التمركز بين طرف الدبوس وخطافات التثبيت ونهايات الإنهاء. في Falcon CNC Swiss، نقدم خدمات تصنيع دبابيس استشعار مخصصة تتراوح من النماذج الأولية إلى إنتاج دبابيس استشعار بكميات كبيرة مع إمكانيات طلاء واختبار كهربائي متكاملة.
دبابيس تلامس أجهزة الاستشعار هي أجزاء موصلة يمكنها إنشاء اتصال كهربائي بين عنصر المستشعر (أي المزدوجة الحرارية أو قالب الضغط أو الثنائي الضوئي) وبين لوحة الدوائر المطبوعة (PCB) أو مجموعة الأسلاك أو أداة القراءة. تميل دبابيس تلامس أجهزة الاستشعار إلى أن تُستخدم عادةً للتيار المنخفض (مللي أمبير إلى ميكرو أمبير) والجهد المنخفض ولها مقاومة تلامس منخفضة (<10 mΩ) بالإضافة إلى قوة دافعة حرارية منخفضة.
الأدوار الرئيسية لدبابيس تلامس أجهزة الاستشعار في سلسلة الإشارة:
اكتساب الإشارة – تلامس كاشط أو محمل بنابض مع عنصر المستشعر أو القطب الكهربائي
تركيب على PCB – ذيل لحام، أو ضغط مباشر، أو إنهاء التركيب السطحي على وسادات PCB
واجهة الكابل – إزاحة العزل (IDC) أو اتصال العقص بأسلاك التوصيل
العزل البيئي – مختوم داخل غلاف المستشعر، غالبًا مع حلقات دائرية أو مواد تغليف
بصفتنا مُصنّع دبابيس تلامس أجهزة استشعار، تنتج Falcon CNC Swiss دبابيس لأجهزة استشعار الضغط ومسبارات درجة الحرارة ومفاتيح القرب وأقطاب الجهد الحيوي الطبية ووحدات كشف الغاز.
أجهزة الاستشعار الكهربائية المتكاملة الدقيقة هي أجهزة استشعار، أو مجموعات من أجهزة الاستشعار، تستخدم نهجًا شاملاً لتصميم وتصنيع النظام بأكمله حيث يعمل المستشعر وواجهة التركيب والإلكترونيات النهائية بتناغم مع بعضها البعض. يتضمن هذا النهج تقليل مقاومة التلامس، ومطابقة المعاوقات، والتحكم في القوة الدافعة الحرارية (EMF) والحفاظ على المحاذاة الميكانيكية.
المعلمات الرئيسية التي تتحكم فيها Falcon CNC Swiss أثناء تصنيع دبابيس CNC والتجميع:
| المعلمة | النطاق / المواصفات النموذجية | طريقة الاختبار |
|---|---|---|
| مقاومة التلامس | 10 mΩ (مطلي بالذهب أو الفضة)؛ 5 mΩ للمستشعر عالي التيار | قياس كلفن بأربعة أسلاك |
| مقاومة العزل | 100 MΩ عند 500 فولت تيار مستمر (بين الدبابيس المجاورة) | ميغا أومتر |
| جهد التحمل العازل | 500 فولت تيار متردد إلى 1500 فولت تيار متردد (حسب نوع المستشعر) | اختبار الجهد العالي (Hi-pot) |
| القوة الدافعة الحرارية (سيبيك) | 3 μV/°C لوصلات المزدوجات الحرارية (نحاس-نحاس أو سبائك متطابقة) | قياس درجة الحرارة التفاضلية |
| متانة دورة التزاوج | 500 إلى 10,000 دورة (حسب الطلاء وتصميم النابض) | اختبار الإدخال / الإخراج الآلي |
| قوة الإدخال / الإخراج | 0.5N إلى 5N لكل دبوس (يعتمد على تلامس النابض) | مقياس القوة |
| قوة التلامس الطبيعية (دبابيس النابض) | 20g إلى 200g لكل دبوس | منحنى القوة والانحراف |
يتحقق مختبر القياسات الداخلي لدينا من هذه المعلمات لكل دفعة من إنتاج دبابيس التلامس الصناعية. بالنسبة لـ دبابيس تلامس أجهزة الاستشعار بالجملة وبرامج OEM، نقدم تقارير اختبار معتمدة.
هل تحتاج إلى مُصنّع دبابيس استشعار موثوق لجهاز طبي جديد أو مستشعر سيارة؟ شارك مواصفاتك الكهربائية والميكانيكية. سوف يوصي مهندسونا بالمواد المثلى والطلاء وهندسة التلامس في غضون 24 ساعة. احصل على مراجعة DFM المجانية ←
يؤثر نوع السبيكة المستخدمة وكيفية إنهائها على التوصيل الكهربائي النهائي ومقاومة التآكل وعمر التآكل وقابلية اللحام لدبابيس الاستشعار المختلفة. في Falcon CNC Swiss، تعتبر التركيبات التالية الأكثر شيوعًا التي نقوم بتشغيلها.
| السبيكة | التوصيلية (% IACS) | مقاومة الخضوع (MPa) | التطبيق الرئيسي |
|---|---|---|---|
| C11000 (نحاس إلكتروني عالي النقاوة) | 100-101 | 220-260 | توصيلية عالية، دبابيس استشعار عامة، وصلات مزدوجات حرارية |
| C17200 (نحاس بيريليوم) | 22-28 | 1000-1300 (معالج بالشيخوخة) | دبابيس تلامس من النحاس البيريليوم لقوة النابض (دبابيس بوجو، تلامسات البطارية) |
| C36000 (نحاس أصفر سهل القطع) | 26 | 340-450 | دبابيس سلعية منخفضة التكلفة لمُصنّع دبابيس استشعار، إلكترونيات استهلاكية |
| C19400 (نحاس حديدي) | 65 | 400-480 | دبابيس استشعار السيارات، متطلبات قوة عالية |
| فولاذ مقاوم للصدأ 303/304 | ~2.5 | 500-700 | دبابيس تلامس مقاومة للتآكل لأجهزة استشعار طبية أو بحرية |
| فولاذ مقاوم للصدأ 316L | ~2.5 | 480-550 | تلامسات استشعار قابلة للزرع / متوافقة حيوياً (مع طلاء ذهب) |
| تيتانيوم Grade 5 (Ti-6Al-4V) | ~1 | 830-970 | دبابيس استشعار عالية القوة وخفيفة الوزن ومتوافقة حيوياً |
كمادة شائعة الاستخدام في الصناعة للدبابيس الموصلة كهربائياً التي تتمتع بتوصيلية جيدة إلى جانب خصائص زنبركية ممتازة، تظل المادة المفضلة هي النحاس البيريليوم من درجة C17200. بعد التشغيل، نقوم بإجراء عملية التقوية بالشيخوخة (عملية معالجة حرارية) للمكونات لتحقيق الانتقال الكامل إلى حالة النابض المقسى.
الطلاء هو عملية ضرورية للحماية من الأكسدة، وتقليل مقاومة التلامس، وضمان سهولة اللحام. تقدم Falcon CNC Swiss خدمات طلاء داخلية أو من شركاء معتمدين مع إمكانية التتبع الكامل لجميع المواد.
| نوع الطلاء | السماكة | الصلادة (HK) | الفوائد الرئيسية | الأفضل لـ |
|---|---|---|---|---|

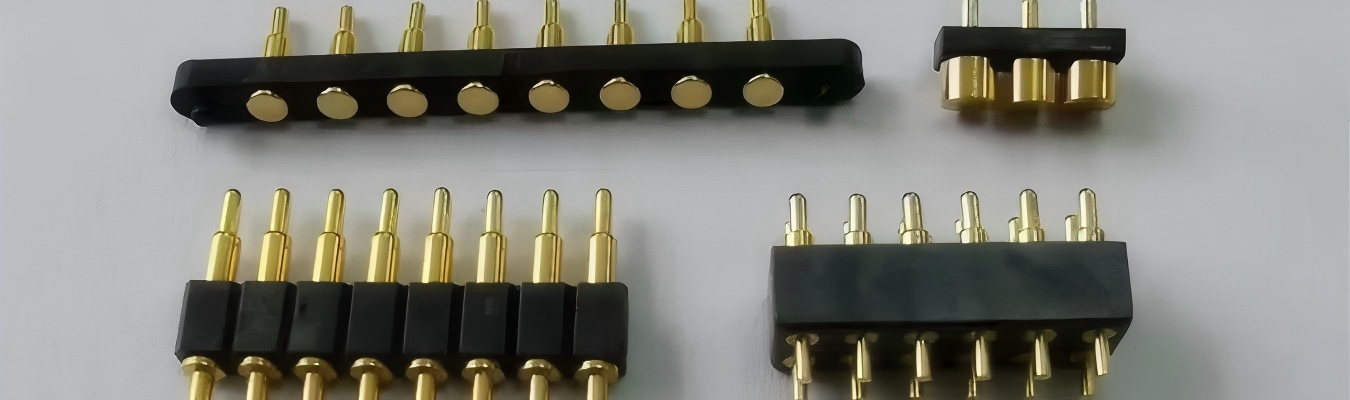

| ذهب (ذهب صلب) | 0.5–2.5 μm | 130-200 | خالٍ من الأكسدة، مقاومة تلامس منخفضة (10 mΩ)، دورة حياة عالية (500+ تزاوج/فك) | دبابيس استشعار مطلية بالذهب للاستخدامات الطبية والسيارات ومعدات الاختبار |
| فضة | 2–10 μm | 70-100 | أعلى توصيلية (5 mΩ)، مضاد للالتصاق، جيد للتيار العالي | دبابيس استشعار الطاقة، وصلات المزدوجات الحرارية (سبيكة متطابقة) |
| نيكل (غير كهربائي) | 2–5 μm | 180-220 | حاجز انتشار تحت الذهب، مقاومة تآكل معتدلة، سطح صلب | طلاء أساسي للذهب، دبابيس استشعار صناعية |
| قصدير (غير لامع أو لامع) | 3–10 μm |
