كيفية تحقيق تفاوت ±0.01 مم في الأجزاء المُصنَّعة باستخدام الحاسب الآلي (CNC): دليل تقني كامل

المقدمة: لماذا تعتبر دقة ±0.01mm بهذه الأهمية؟

عندما تتحدث عن قطعة إما أن تكون مناسبة تمامًا أو غير قابلة للاستخدام، يمكن أن يكون الفرق صغيرًا مثل ±0.01mm. هذا يعادل عشرة ميكرونات، أي حوالي خمس سمك ورقة. أو ثمن سمك شعرة بشرية.

لماذا هذا مهم؟ لأنه عند تصنيع مكونات لجهاز طبي أو نظام فضائي أو محرك سيارات عالي الأداء، فإن التسامحات بهذه الدقة أمر لا بد منه. إنه الفرق بين جهاز يعمل بشكل لا تشوبه شائبة لسنوات وآخر لا يعمل.

ولكن كيف يمكنك الحفاظ على ±0.01mm، قطعة بعد قطعة، باستمرار؟ هذا هو السؤال الذي يريد المشترون والمهندسون الإجابة عليه.

في هذا الدليل، سنشرح المعدات والعمليات وأنظمة مراقبة الجودة التي تحتاجها لتحقيق هذا المستوى من التصنيع باستخدام الحاسب الآلي الدقيق للأجزاء. سواء كنت تفكر في مورد قطع غيار التصنيع باستخدام الحاسب الآلي في الصين أو تبحث عن تقييم شريكك الحالي بشكل صحيح، فسوف تتعلم ما هو ضروري للحصول على قطع تطابق مواصفاتك.

ما هو CNC في التصنيع؟

قبل أن نتعمق في التسامحات، دعنا نوضح ما هو CNC في الواقع.

CNC تعني التحكم الرقمي بالحاسوب. إنها تقنية لأتمتة أدوات الماكينات باستخدام تعليمات مبرمجة. بدلاً من أن يقوم مشغل الماكينة بإدارة العجلات اليدوية لتحريك أداة القطع، يتحكم الكمبيوتر تلقائيًا وبشكل دقيق في كل حركة.

لماذا هذا مهم عندما نتحدث عن تسامحات ±0.01mm؟ لأن CNC يزيل التباين البشري. بمجرد إثبات البرنامج وتشغيله بسلاسة، تكرر الماكينة نفس الحركات لكل قطعة. لا إرهاق، لا تشتيت، ولا "قريب بما فيه الكفاية".

في ماكينات CNC الحديثة، يتم أيضًا استخدام التغذية الراجعة ذات الحلقة المغلقة. تقوم محركات المؤازرة بالإبلاغ عن موضعها الفعلي إلى وحدة التحكم، غالبًا مئات المرات في الثانية. إذا كانت الأداة خارج الموضع ولو بمقدار ضئيل للغاية، تقوم وحدة التحكم بإجراء تعديلات دقيقة لإعادتها إلى حيث ينبغي أن تكون. هذه هي الطريقة التي يحقق بها موردو أجزاء التصنيع باستخدام الحاسب الآلي الدقيق نتائج متسقة عبر آلاف القطع.

ما هي الأجزاء الرئيسية لآلة CNC؟

يبدأ تحقيق التسامحات الضيقة بفهم الآلة نفسها. آلة CNC الدقيقة تُبنى بشكل مختلف عن الآلة القياسية. فيما يلي الأجزاء السبعة الرئيسية التي تهم الدقة:

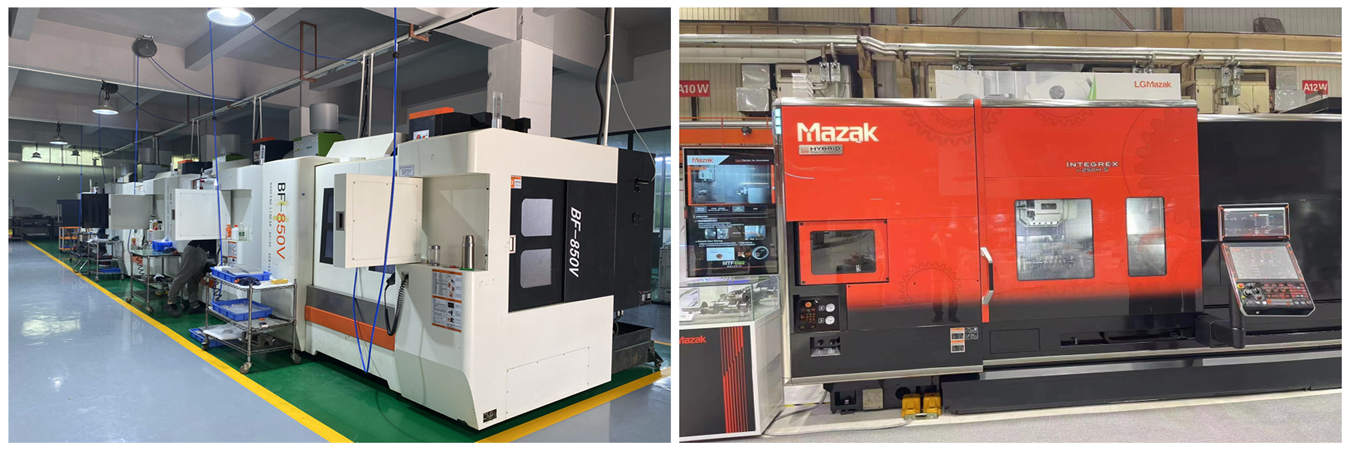

عند تقييم مصنع تصنيع أجزاء CNC في الصين، يجدر السؤال عن هذه المكونات. الماكينات التي يستخدمونها تؤثر بشكل مباشر على التسامحات التي يمكنهم تحقيقها.

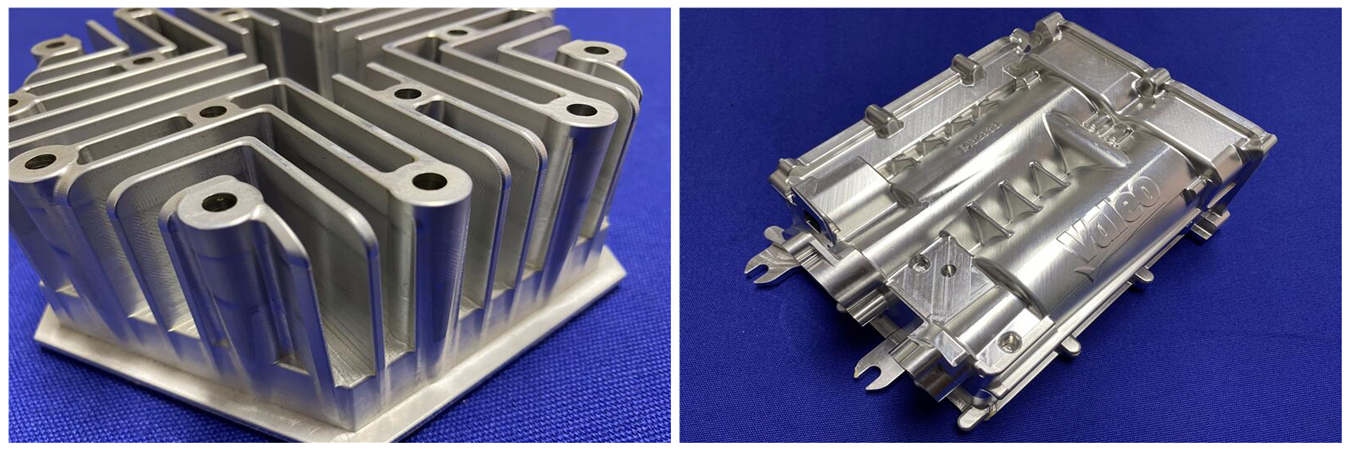

ما هي العناصر التي تُصنع باستخدام CNC؟

الأجزاء التي تتطلب تسامحات ±0.01mm ليست عشوائية - فهي تميل إلى أن تكون في الصناعات حيث الدقة أمر حاسم للوظيفة أو السلامة.

إذا كان مشروعك يقع في هذا المجال، فمن المحتمل أنك تعمل بالفعل مع - أو تبحث عن - مورد أجزاء CNC في الصين يفهم هذه التوقعات. استكشف أجزاء CNC المصنعة.

ما هي الأنواع السبعة الأساسية لأدوات الماكينات؟

تتطلب المكونات المختلفة تكوينات مختلفة للماكينات. هنا، نحدد الأنواع السبعة الأساسية لأدوات الماكينات ومساهمتها في الدقة:

بالنسبة لغالبية الأجزاء الدقيقة التي تتطلب تسامح ±0.01mm، فإن التفريز CNC والخراطة CNC والتصنيع من النوع السويسري هي العمليات السائدة، بينما بالنسبة لدفعات الإنتاج عالية الحجم من أجزاء التصنيع باستخدام الحاسب الآلي في الصين، تميل أدوات الماكينات من النوع السويسري إلى أن تكون الخيار الأمثل للجمع بين السرعة والدقة.

الأركان الثلاثة لتسامح ±0.01mm

دعنا نتعمق في كيفية عمل كل ذلك. تحقيق ±0.01mm ليس سحرًا: إنه الحصول على ثلاثة أشياء مترابطة بشكل صحيح.

المعدات

يبدأ كل شيء بالآلة نفسها:

• الصلابة: تساعد الإطارات المصنوعة من الحديد الزهر والمسارات الصندوقية في تقليل الانحراف. الآلة التي تنحني عند تطبيق قوى القطع لن تحافظ أبدًا على تسامحات ضيقة.

• جودة المغزل: يجب أن يكون الدوران أقل من 0.002mm. تميل معايير حامل الأدوات مثل HSK أو BT إلى إنتاج تركيز مشترك أفضل من أنظمة CAT القديمة.

• الاستقرار الحراري: "الارتفاع في درجة الحرارة" هو جزء من الأمر. في الماكينات عالية الجودة، يساعد تبريد المغزل ومراقبة درجة الحرارة المحيطة وبرامج التعويض الحراري التي تعمل أثناء العمل في الحماية من ذلك.

• المعايرة المنتظمة: معايرة مقياس تداخل الليزر لدقة الموضع بين المحاور. مصنع تصنيع أجزاء CNC دقيق جيد سيقوم بذلك بانتظام ويحتفظ بسجلات النتائج.

التحكم في العملية

لا يكفي مجرد امتلاك آلة من الطراز العالمي: تحتاج أيضًا إلى العمليات الصحيحة المطبقة:

• اختيار الأداة: أدوات الكربيد الدقيقة مع طلاءات مقاومة للحرارة والتآكل مثل TiAlN أو AlTiN تبقى أكثر حدّة.

• إدارة تآكل الأداة
