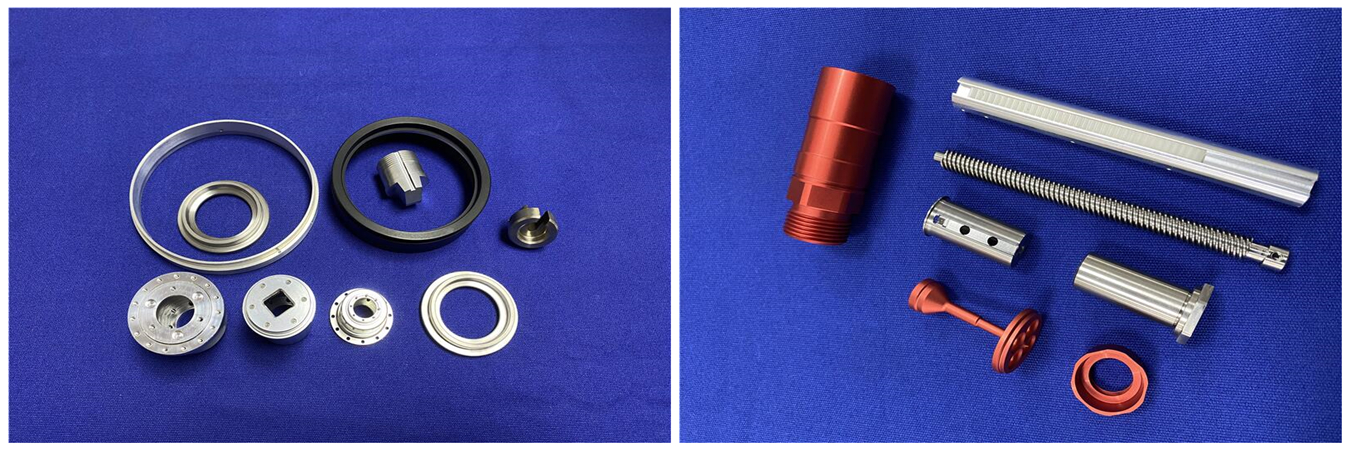

هل تساءلت يومًا كيف يتم تصنيع القطع المعدنية المعقدة للسيارات والشاحنات والأجهزة الطبية والإلكترونيات وغيرها بهذه الدقة المتناهية؟ يكمن جزء كبير من الإجابة داخل ماكينة الطحن باستخدام الحاسب الآلي (CNC). إنها العمود الفقري للتصنيع الحديث، حيث تأخذ كتلًا صلبة من المواد وتقوم بقصها لتترك القطع المطلوبة خلفها - بأعداد هائلة وبدقة مذهلة.
ولكن ماذا تحتوي ماكينة الطحن باستخدام الحاسب الآلي في الواقع؟ معرفة أجزاء ومكونات ماكينة الطحن باستخدام الحاسب الآلي ليست فقط للفنيين. إذا كنت تشتري أجزاء ماكينة الطحن باستخدام الحاسب الآلي، أو تبحث عن موردين لـ مكونات ماكينة الطحن باستخدام الحاسب الآلي، فإن فهم الأساسيات سيساعدك على طرح أسئلة أفضل والاختيار بحكمة أكبر.
سنقدم لك الأجزاء الرئيسية لماكينة الطحن باستخدام الحاسب الآلي. سنشرح ما تفعله، ولماذا تهم، وكيف ستفيدك المعرفة الأساسية بها عند طلب أجزاء لـ مكونات ماكينة الطحن باستخدام الحاسب الآلي من أحد الموردين.
قبل الخوض في أجزاء ماكينة الطحن باستخدام الحاسب الآلي، يجب أن نغطي سؤالًا أساسيًا واحدًا:
ببساطة، ماكينة الطحن باستخدام الحاسب الآلي هي عبارة عن مثقاب وقاطعة يتحكم فيها روبوت تتبع برنامج كمبيوتر لقص الشقوق والثقوب والأسطح المسطحة وحتى الأشكال ثلاثية الأبعاد المعقدة من المواد. بشكل عام، تقوم معظم ماكينات الطحن باستخدام الحاسب الآلي بتدوير أدوات القطع الخاصة بها للقيام بعمل إزالة المواد من قطعة العمل.
العبارة تعني ببساطة ماكينة طحن يتم التحكم فيها بواسطة كمبيوتر؛ بدلاً من ماكينات الطحن اليدوية القديمة حيث كان على الشخص تدوير العجلات لتحريك القاطع، فإن ماكينة الطحن باستخدام الحاسب الآلي "تفعل ما يطلب منها" وتذهب إلى المكان الصحيح تمامًا في كل مرة، بدقة، وغالبًا دون أي تدخل بشري أثناء التشغيل.
كيف تسود برمجة ماكينة الطحن باستخدام الحاسب الآلي وأكواد G-code في هذا العالم التكنولوجي؟ برمجة ماكينة الطحن باستخدام الحاسب الآلي المستخدمة في ترميز ماكينة الطحن تتضمن كتابة مجموعة من تعليمات G-code التي تخبر الماكينة أين وبأي سرعة تتحرك ومتى تقوم بعمل القطع الفعلي. يستخدم المبرمجون برامج التصنيع بمساعدة الكمبيوتر (CAM) لتحويل النماذج ثلاثية الأبعاد إلى "مسارات أدوات". يبدو الأمر معقدًا، ولكن مع أدوات البرامج الرائعة، ليس من الصعب تحقيقه. العديد من مصنعي أجزاء ماكينة الطحن باستخدام الحاسب الآلي لديهم مبرمجون خبراء ضمن طاقم العمل لتحليل وتطوير المسارات المثلى المناسبة للقطع.
في معظم الأحيان، يعني هذا الجلوس في فصل دراسي وسماع شخص يقول "تأكد من الانتظار لمدة ثلاث ثوانٍ حتى تصل سرعة المغزل" أو "إذا بدأت قطعة العمل الخاصة بك تشم رائحة احتراق، فمن المحتمل أنها لا تحصل على كمية كافية من مواد التشحيم". لكن العديد من المدارس الفنية تقدم دروسًا للتعلم. ولحسن الحظ، وبفضل وجود الإنترنت الآن، هناك بعض الدورات التدريبية عبر الإنترنت المكونة من دراسات لبرامج تشغيل فعلية وأجهزة محاكاة تفعل الشيء نفسه دون أي مخاطرة منك، أيها المبرمج. من المهم أن تتقن البرامج والأجهزة (أي الأجزاء التي سنناقشها بعد ذلك).
إذا كان مشروعك يتطلب أجزاء منشورية أو أسطحًا معقدة، يمكنك استكشاف قدرات خدمة CNC الدقيقة لدينا لمجموعة أوسع من خيارات التشغيل الآلي.
دعنا نتعمق في أجزاء ماكينة الطحن باستخدام الحاسب الآلي الأساسية الموجودة في كل ماكينة. هذه هي اللبنات الأساسية التي تحدد ما تستطيع الماكينة القيام به.
الهيكل هو ما تقف عليه الماكينة. الهيكل تقليديًا من الحديد الزهر الثقيل أو الفولاذ الملحوم. لماذا ثقيل جدًا؟ لامتصاص الاهتزازات. عندما تقوم الماكينة بأعمال القطع، فإنها تولد جميع أنواع القوى. الهيكل الأكثر صلابة وثقلًا يعمل على استقرار الأمور، مما يترجم مباشرة إلى تشطيب سطح أفضل وعمر أطول للأداة. فكر فيه كالهيكل العظمي الذي يحمل كل شيء آخر.
المغزل هو قلب الماكينة. إنها المجموعة الدوارة التي تمسك وتدير أداة القطع. يتم تصنيف المغازل حسب:
القوة – مقدار العزم الذي يوفره (مهم لقطع المواد الصلبة).
السرعة – بعدد الدورات في الدقيقة (RPM). السرعات العالية جيدة للتشطيبات الناعمة والأدوات الصغيرة.
الدقة – يجب أن يدور المغزل بشكل صحيح مع انحراف طفيف جدًا وإلا لن تكون القطع دقيقة.
من السهل فهم لماذا يعتبر المغزل الجيد ضروريًا لإنتاج أجزاء جيدة لماكينة الطحن باستخدام الحاسب الآلي. مصنعو أجزاء ماكينة الطحن باستخدام الحاسب الآلي ذوو الخبرة يعتنون بمغازلهم للحفاظ على إنتاج نتائج عالية الجودة.
حامل الأداة هو الوصلة الحرجة بين المغزل وأداة القطع الفعلية. هو عبارة عن كوليت دقيق أو ظرف، يمسك بإحكام بأداة القطع (مثل قاطعة الطرف). إذا لم يكن حامل الأداة نظيفًا أو أصبح مهترئًا، يمكن أن تنزلق الأداة أو تتأرجح مما ينتج عنه خردة وربما يتلف الماكينة. ابحث عن حاملات CAT و BT و HSK من بين أخرى.
الدماغ والعضلات التي تجعل الماكينة تتحرك ماذا وأين بدقة.
وحدة التحكم هي الكمبيوتر الذي يقرأ برنامج G-code ويغذي الإشارات إلى المحركات. هذا هو المكان الذي يتفاعل فيه المستخدم لتحميل البرامج، تعيين تعويضات الأدوات، وتشغيل الماكينة. علامات تجارية مثل Fanuc و Siemens و Haas شائعة. وحدة تحكم جيدة تجعل برمجة الماكينة أسهل وأكثر موثوقية.
هذه هي العضلات. محركات السيرفو تقود حركة المحاور المختلفة للماكينة (X و Y و Z). بناءً على الإشارات من وحدة التحكم، فإنها تدور بدرجات محددة لتحريك الطاولة أو المغزل إلى الموضع المبرمج الصحيح. لديها أجهزة تغذية راجعة تخبر وحدة التحكم "لقد ذهبت بالضبط إلى حيث طلبت مني"، لذلك أي ارتخاء هناك يكون ضارًا بقطع دقيق.
"القضبان" و"البراغي" – القطع الدقيقة التي تجعلها تعمل! الموجهات الخطية تدعم هذه الأجزاء المتحركة وتجعلها في خط مستقيم. المسامير الكروية هي أعمدة ملولبة مع كرات ذات دوران متكرر تحرك الطاولة مع احتكاك قليل جدًا وحركة ذهابًا وإيابًا. الموجهات الخطية والمسامير الكروية البالية هي سبب شائع لعدم الدقة في الماكينات القديمة.
هذه هي الأجزاء التي تلمس مادتك بالفعل وتقوم بالقطع!
أدوات القطع التي ستستخدمها للطحن باستخدام الحاسب الآلي غالبًا ما تكون "قواطع طرف"، والتي تشبه لقم الثقب ولكنها يمكن أن تقطع في جميع الاتجاهات (جانبيًا وكذلك غوصًا!). تأتي قواطع الطرف بأشكال عديدة، ولكن الأكثر شيوعًا هي:
قواطع طرف مربعة: لقطع الكتفين الحادة المربعة.
قواطع طرف كروية الأنف: لإنشاء الأسطح المنحنية.
قواطع طرف التخشين: لإزالة كميات كبيرة من المواد بسرعة.
الشكل المختار يؤثر على السرعة والتشطيب وتكلفة أجزاء ماكينة الطحن باستخدام الحاسب الآلي الخاصة بك.
كما هو مذكور أعلاه، هذه عناصر حرجة. في لغة CNC قد تسمع هذه كعنصر في مغير الأدوات على CNC يحمل قاطعة الطرف المحددة للعملية المقصودة.
قطع المعدن يولد حرارة يمكن أن تدمر الأدوات، أو على الأقل، تبدأ في تشويه قطعتك. للتعامل مع حرارة منطقة القطع هذه، تقوم أنظمة التبريد بضخ نوع من السوائل (أو أحيانًا رذاذ)، على وحول القاطع من أجل:
التشحيم: تقليل الاحتكاك بين الأداة والمادة لتقليل الحرارة.
التبريد: حمل الحرارة بعيدًا عن طريق السائل المضاف. ربما يسمح بسرعات وتغذية أعلى.
طرد الرقائق: غسل القطع الصغيرة المقطوعة من المعدن حتى لا تعود إلى اختراق القاطع.
الاستخدام السليم لسائل التبريد هو "أمر كبير" بالنسبة لـ مصنعي أجزاء ماكينة الطحن باستخدام الحاسب الآلي "المميزين"، وتحتاج إلى الاهتمام به.
مثل أي ماكينة، تحتاج ماكينات الطحن إلى استبدال الأجزاء، إن لم يكن أحيانًا، فعلى الأقل في المسار الطبيعي لفترات زمنية محددة من أجل الحفاظ على دقة جيدة في الإنتاج.
مكونات التآكل
هذه العناصر تتآكل بالضرورة، وبالتالي تعتبر:
ممسحات المسارات (Way wipers): أختام ممسحة مطاطية تمنع الحطام من أن يصبح كاشطًا في الموجهات الخطية.
المرشحات: في أنظمة التبريد والتشحيم.
الأحزمة! وربما المحامل في نظام القيادة.
قضيب سحب المغزل (Spindle drawbar): يقوم بتثبيت حامل الأداة.
جدول الصيانة الجيد سيضمن عدم وجود مفاجآت غير سارة. هذه هي النموذجية:
يوميًا: فحص مستويات سائل التبريد إذا كان قابلاً لإعادة التعبئة؛ تنظيف الرقائق من الماكينة؛ تزييت المسارات.
شهريًا أو نحو ذلك: فحص وتنظيف المرشحات؛ فحص ممسحات المسارات.
سنويًا أو أقل، فحص محاذاة المغزل، فحص المسامير الكروية للخلوص الخلفي (backlash)، استبدال أجزاء التآكل حسب الحاجة.

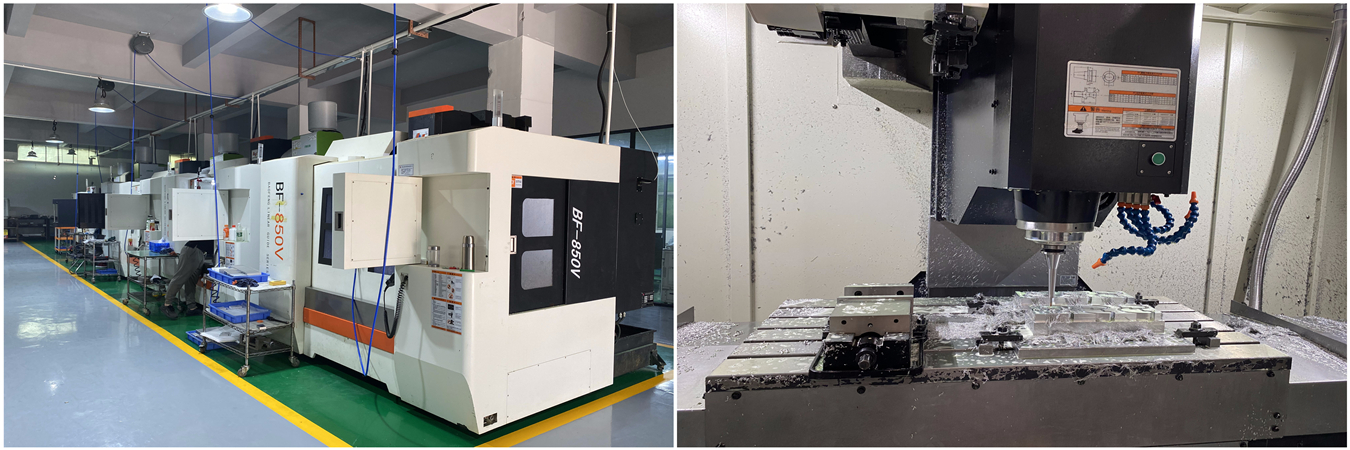

إذا كنت تدير ورشة، فإن المصادر الموثوقة لقطع الغيار أمر "لا بد منه". موردو أجزاء ماكينة الطحن باستخدام الحاسب الآلي النموذجيون لديهم مخزون جاهز من العناصر الشائعة، الأحزمة، المرشحات، حاملات الأدوات، إلخ.
للأشكال الهندسية الأكبر والأكثر تعقيدًا، تقدم خدمات الطحن باستخدام الحاسب الآلي الدقيقة مرونة أكبر في إزالة المواد وتشكيل الأسطح.
