أجزاء الطحن باستخدام الحاسب الآلي الدقيقة: دليل هندسي للدقة والآلات والتطبيقات

الأجزاء المُصنَّعة بدقة باستخدام ماكينات التحكم الرقمي CNC. الأساس الهندسي، والماكينات المُستخدمة، ومجالات التطبيق التي تُستخدم فيها.

التصنيع الدقيق هو جوهر معظم المنتجات المعاصرة؛ فهو أساس العديد من منتجات الطيران، الأجهزة الطبية، الإلكترونيات، والروبوتات التي نشتريها.

من وجهة نظر هندسية، يتيح الطحن باستخدام ماكينات التحكم الرقمي CNC إنتاج أشكال هندسية معقدة بتفاوتات ضيقة جدًا مع الحفاظ على جودة المنتج بمرور الوقت. مقارنةً بالبدائل اليدوية، يوفر التصنيع الدقيق باستخدام CNC قابلية تكرار أعلى، وإنتاجية متزايدة، ودقة أبعاد محسّنة بشكل كبير.

في هذا الدليل، سنشرح: 1) كيف يعمل الطحن الدقيق، 2) كيف تعمل ماكينات CNC الدقيقة، 3) مدى دقة ماكينات الطحن CNC، و4) كيفية اختيار شريك التصنيع.

إذا كنت تبحث عن خدمات تصنيع عالية الجودة، تصفح صفحة خدمة الطحن باستخدام CNC لدينا.

ما هو الطحن الدقيق؟

الطحن الدقيق هو الاسم الذي يُطلق على العملية التي تُزيل فيها أدوات القطع الدوارة المواد من قطعة العمل في عملية تصنيع يتم التحكم فيها بواسطة الكمبيوتر. الأجزاء المنتجة عن طريق الطحن الدقيق قادرة على تحقيق دقة فائقة، وعادةً ما تُجرى العمليات على مراكز تصنيع CNC بهذه القدرة.

ثلاثة عوامل من منظور هندسي تحدد النتائج المرجوة من العملية:

• استقرار الماكينة؛

• جودة أدوات القطع المستخدمة في العملية؛

• البرمجة الصحيحة لـ CNC.

الخصائص الرئيسية للطحن الدقيق

يتم تعريف عمليات الطحن الدقيق بعدة خصائص مهمة:

الخاصية	الوصف
تفاوتات ضيقة	عادةً ±0.01 مم أو أفضل
تشطيب السطح	تشطيب أملس ومتسق
أشكال هندسية معقدة	قدرات تصنيع متعددة المحاور
قابلية التكرار	اتساق عالي عبر دفعات الإنتاج

تمكّن أنظمة التصنيع باستخدام CNC الحديثة المصنّعين من إنشاء آلاف المكونات المتطابقة دون انحراف.

الصناعات التي تستخدم أجزاء الطحن الدقيق باستخدام CNC والتي تحتاج إلى دقة عالية تشمل:

• تصنيع الفضاء الجوي

• تصنيع الأجهزة الطبية

• الهندسة السيارات

• معدات أشباه الموصلات

• الروبوتات والأتمتة

تعتمد هذه الصناعات على المكونات الدقيقة لتحقيق السلامة والأداء وطول العمر. استكشف المزيد من خدمات الطحن الدقيق باستخدام CNC لدينا لتطبيقات مختلفة ←

ما هي ماكينة CNC الدقيقة؟

ماكينة CNC الدقيقة، والتي تعني التحكم الرقمي بالكمبيوتر، هي نظام تصنيع يتم التحكم فيه بواسطة الكمبيوتر للسماح بإنتاج مكونات عالية الدقة من خلال عمليات تصنيع آلية.

يعني CNC التحكم الرقمي بالكمبيوتر مما يعني أن جميع حركات أي عمليات قطع تتم كعملية مبرمجة باستخدام برامج محددة.

بينما في بعض التصنيع يتم ذلك يدويًا، هنا يتحكم CNC في كل شيء:

• سرعة المغزل

• معدل التغذية

• مسار الأداة إلخ

• عمق القطع.

المكونات الرئيسية لآلة CNC الدقيقة

يتضمن نظام الطحن باستخدام CNC النموذجي عدة مكونات مهمة.

المكون	الوظيفة
هيكل الماكينة	يوفر الثبات الهيكلي
وحدة التحكم CNC	تنفيذ مسارات الأدوات المبرمجة
المغزل	يدير أدوات القطع
حامل الأداة	يثبت أدوات القطع
أدلة خطية	تمكن الحركة الدقيقة

يجب أن يعمل كل جانب من هذه الجوانب معًا باستمرار لإنشاء نتيجة نهائية تفي بجميع التفاوتات الهندسية.

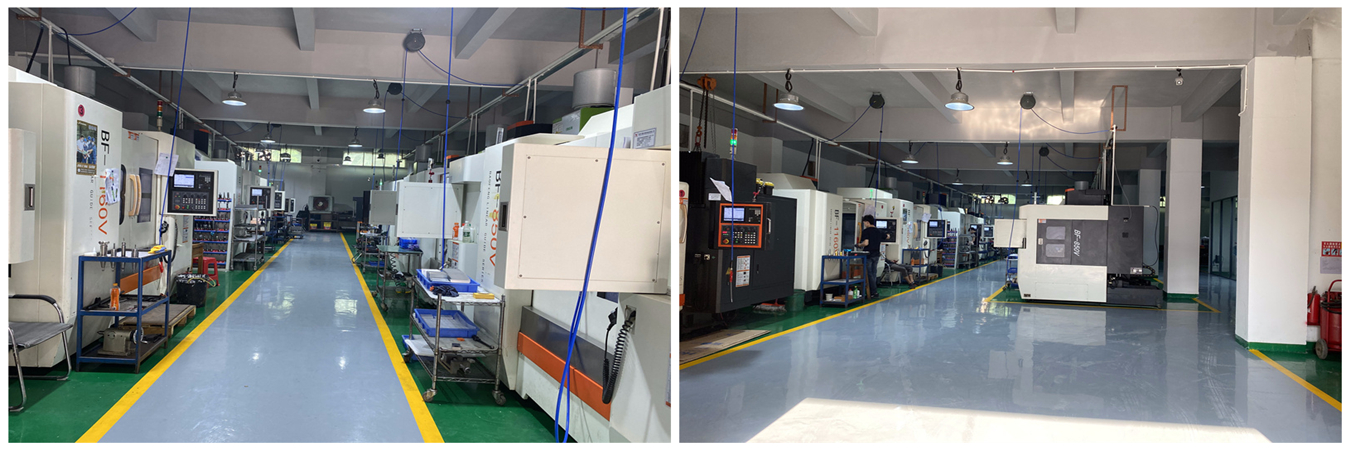

تقوم مراكز التصنيع اليوم في كثير من الأحيان بأنواع متعددة من العمليات في إعداد واحد، مما يقلل وقت الدورة ويزيد الدقة مقارنة بنقل الأجزاء إلى ماكينات مختلفة أثناء المعالجة.

عند البحث عن أعمال تصنيع احترافية، ستقوم معظم الشركات بتقييم الموردين بناءً على قدرة التصنيع، ومستوى المعدات، والدعم الهندسي. يمكن تخصيص خدمات الطحن الدقيق باستخدام CNC الخاصة بنا للمشاريع المعقدة عالية الالتواء التي تتطلب دقة أبعاد عالية وثباتًا.

ما مدى دقة ماكينات الطحن CNC؟

واحدة من أكبر مزايا التصنيع باستخدام CNC هي قدرتها على تحقيق تفاوتات ضيقة للغاية.

نطاقات التفاوت النموذجية تشمل:

مستوى التصنيع	التفاوت النموذجي
التصنيع القياسي باستخدام CNC	±0.05 مم
التصنيع الدقيق	±0.01 مم
التصنيع فائق الدقة	±0.005 مم

في كثير من الحالات، قد يكون مركز التصنيع المتقدم خماسي المحاور قادرًا على تحقيق تفاوت أكثر إحكامًا بناءً على المادة والشكل الهندسي.

ما هي العوامل التي تحدد دقة ماكينة الطحن CNC؟

هناك عدد من العوامل الهندسية التي تساعد في تحديد الدقة النهائية للجزء.

جودة الماكينة

تمتلك ماكينات CNC عالية الجودة:

• صلابة هيكلية أكبر

• تحمل أعلى للتغيرات الحرارية

• تقلبات أقل في تحديد المواقع

هذه السمات ضرورية لتصنيع المكونات بدقة طحن CNC.

أدوات القطع

جودة الأداة لها تأثير عميق على الدقة.

أدوات القطع المصقولة بدقة تسمح بـ:

• تقليل الاهتزاز

• صيانة أفضل لأبعاد الجزء

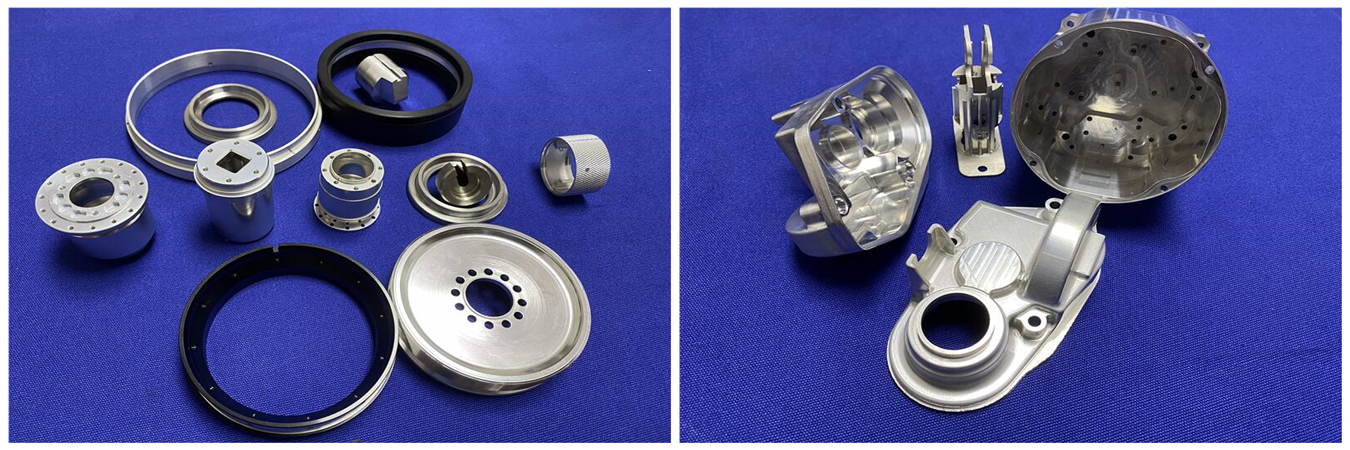

• تشطيب سطحي عالي الجودة. تُستخدم أدوات الكربيد والماس لإنتاج أجزاء مطحونة باستخدام CNC عالية الدقة

• البرمجة ومسارات الأدوات

البرمجة ومسارات الأدوات

تتم برمجة CNC للأدوات في كود كمبيوتر للتحكم في حركة الأدوات في التصنيع.

يمكن أن يؤدي استخدام مسارات أدوات أفضل إلى:

1. تصحيح الأخطاء في التصنيع

2. إنتاج تشطيبات سطحية أفضل

3. إطالة عمر الأدوات. لدى المهندسين ذوي الخبرة برامج مثالية لإنتاج أجزاء بتفاوتات ضيقة.

يقوم المهندسون ذوو الخبرة بتحسين البرامج بعناية لضمان الإنتاج الفعال مع الحفاظ على التحكم الصارم في الأبعاد.

تطبيقات الأجزاء المُصنعة بدقة باستخدام CNC

للطحن الدقيق تطبيقات في العديد من الصناعات المختلفة. فيما يلي بعض من أكثرها شيوعًا:

مكونات الفضاء الجوي

تحتاج صناعة الفضاء الجوي إلى أجزاء دقيقة للغاية قادرة على تحمل الأحمال العالية والبيئات القاسية.

الأمثلة تشمل:

• أقواس هيكلية للطائرات

• مكونات تثبيت المحرك

• مكونات هيكل الطائرة من الألومنيوم

يسمح الطحن الدقيق باستخدام CNC لهذه المكونات بتلبية معايير السلامة والأداء الصارمة.

الأجهزة الطبية

تحتاج المكونات الطبية إلى دقة وجودة سطح فائقتين.

تشمل الأجزاء الطبية النموذجية المصنعة بدقة:

• الأدوات الجراحية

• الغرسات العظمية

• مكونات أجهزة التشخيص

حتى الانحرافات الصغيرة عن البعد المطلوب يمكن أن تؤثر على فعاليتها الطبية.

الروبوتات والأتمتة

تحتاج معدات الأتمتة إلى مكونات ميكانيكية عالية الدقة.

تشمل الأجزاء النموذجية من هذه الفئة:

• مكونات الأذرع الروبوتية

• أغلفة المستشعرات

• أغلفة التروس الدقيقة
