في عالم الإلكترونيات، لا تُعتبر الإدارة الحرارية الفعالة أمرًا ثانويًا، بل هي ضرورة حاسمة للأداء والموثوقية والعمر الافتراضي. ويُعتبر المبرد الحراري (heatsink) البسيط والمهم للغاية هو ذروة العديد من الحلول الحرارية. لكن هل توقفت يومًا لتتساءل، كيف يتم تصنيع المبردات الحرارية؟
في الواقع، الإجابة أكثر تعقيدًا مما قد تعتقد. فاختيار تقنية التصنيع يؤثر بشكل مباشر على أداء المبرد الحراري وتكلفته وملاءمته لتطبيق معين. بينما تُعد المبردات الحرارية المصنوعة من الألومنيوم بالبثق (extruded) هي الخيار المعتاد للإلكترونيات الاستهلاكية، فإن الصناعات ذات الأداء الحرج تستخدم تقنيات تصنيع أكثر دقة ومتانة.

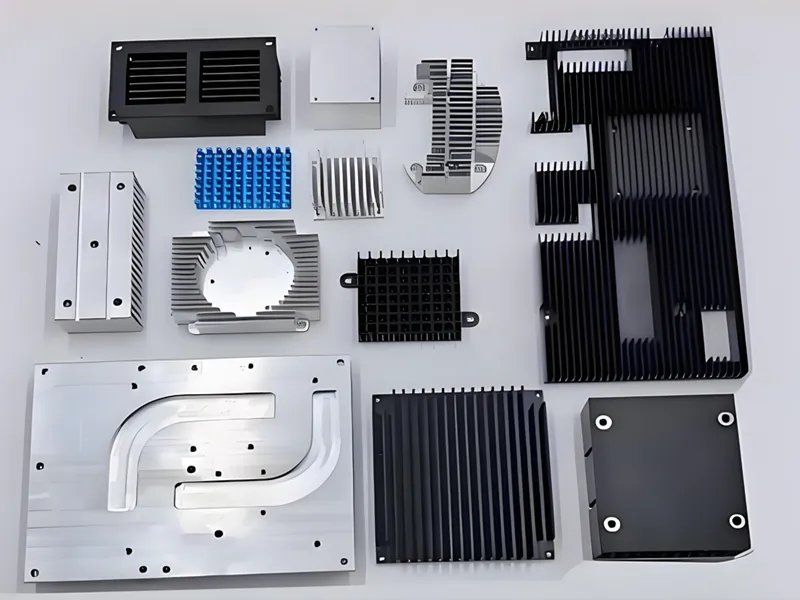

في هذه المقالة، سنفحص الطرق المختلفة لـتصنيع المبرد الحراري المخصص, مع فحص جزئي مفصل لسبب كون المبردات الحرارية المصنعة باستخدام الحاسب الآلي (CNC) هي المسار المفضل غالبًا في التطبيقات الصعبة مثل الطيران والدفاع والطب والاتصالات.
قبل أن ندخل في "الكيفية"، من الضروري فهم "السبب". هدف أي مبرد حراري هو تعظيم مساحته لنقل الحرارة بشكل فعال من جهاز (مثل وحدة المعالجة المركزية أو ترانزستور الطاقة) إلى الهواء المحيط. يحدد تصنيع المبرد الحراري كثافة الزعانف ونسبة الارتفاع وسمك القاعدة والتعقيد الهندسي العام، وهذه العوامل تحدد القدرة المحتملة لتبديد الطاقة للمبرد.
هذه هي الطريقة الأكثر شيوعًا وفعالية من حيث التكلفة للإنتاج بكميات كبيرة.
العملية:يتم دفع كتلة من الألومنيوم المسخن عبر قالب فولاذي باستخدام مكبس هيدروليكي. يحدد شكل القالب المقطع العرضي للمبرد وينتج الزعانف.
الإيجابيات:تكاليف إنتاج منخفضة جدًا لكل وحدة بكميات كبيرة، مع سرعة إنتاج عالية للأشكال البسيطة.
السلبيات:مقتصرة على مقاطع عرضية متطابقة متاحة من القالب، مع قيود على نسبة ارتفاع الزعانف (الارتفاع مقابل التباعد)، ومرونة محدودة في التصميم. غالبًا ما تكون هناك حاجة لعمليات ثانوية لميزات مثل فتحات التثبيت.
تُستخدم هذه العملية للمبردات الحرارية ذات المساحات السطحية الكبيرة جدًا.
العملية:يتم ختم أو تصنيع كل زعنفة ثم لصقها بقاعدة منفصلة باستخدام إيبوكسي حراري، أو في الإصدارات عالية الأداء، يتم لحامها في فرن.
الإيجابيات:كثافة زعانف عالية جدًا وأحجام إجمالية كبيرة ممكنة، وهي مستحيلة مع البثق.
السلبيات:يمكن أن تكون الواجهة الحرارية بين الزعانف والقاعدة نقطة فشل محتملة، والإصدارات الملحومة أكثر تكلفة وتتضمن دورات حرارية معقدة.
ينتج هذا مبردًا حراريًا فريدًا من قطعة واحدة مع زعانف رفيعة جدًا ومتقاربة.
العملية:باستخدام أداة قشط خاصة، يتم تقشير طبقات رقيقة من المعدن من كتلة صلبة من النحاس أو الألومنيوم، مع ثني الزعانف لأعلى. ينتج عن ذلك قطعة واحدة متصلة من المعدن للقاعدة والزعانف.
الإيجابيات:أداء حراري ممتاز بفضل الواجهة السلسة بين القاعدة والزعانف وكثافة الزعانف العالية.
السلبيات:عادةً ما تكون مقتصرة على المعادن الأكثر ليونة (النحاس)، وقد تكون العملية أكثر تكلفة من البثق. كما أن مرونة التصميم محدودة إلى حد ما.
يُستخدم للمبردات الحرارية منخفضة التكلفة ومنخفضة الارتفاع.
كيف تعمل العملية: ختم الصفائح المعدنية إلى هندسة زعانف محددة. يمكن جمع أكوام من الأجزاء المختومة وربطها لإنشاء مساحة سطح أكبر.
الإيجابيات:تكلفة منخفضة بشكل لا يصدق وسرعة عالية جدًا في الإنتاج الضخم.
السلبيات:أداء حراري محدود جدًا، غير مناسب للطاقة العالية.
بالنسبة للنماذج الأولية والإنتاج بكميات صغيرة إلى متوسطة، وعندما يكون الأداء والموثوقية غير قابلين للمساومة، لا يوجد بديل عن التصنيع باستخدام الحاسب الآلي. كيف يتم تصنيع مبرد حراري باستخدام الحاسب الآلي؟

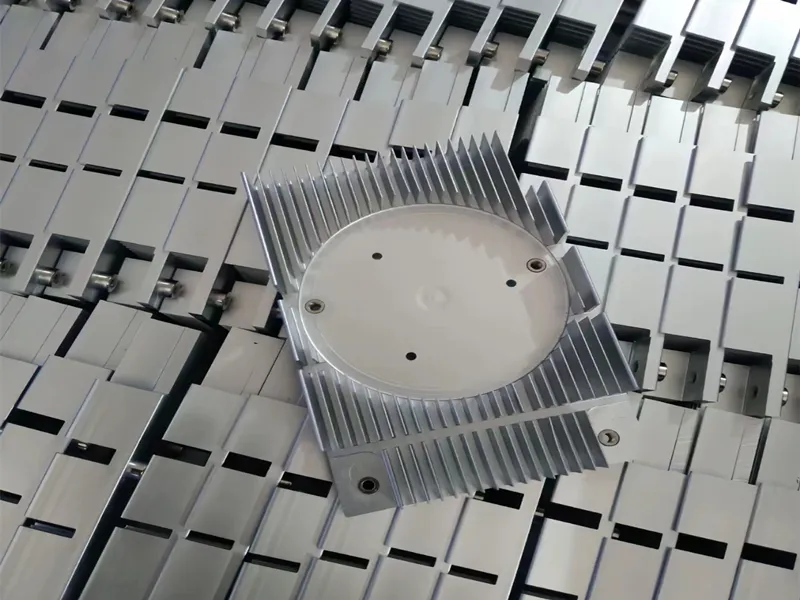

في شركة Falcon CNC Swiss، نقوم بتصنيع المبردات الحرارية باستخدام الحاسب الآلي على أحدث آلات الطحن CNC ذات 3 و4 و5 محاور (النوع ذو المغزل الدوار المستدير)، مما يسمح بتصنيع كتلة صلبة من المادة (عادةً الألومنيوم أو النحاس) بدقة لا تصدق لإنتاج مبرد حراري عالي الأداء.
التصميم والبرمجة:يتم إنشاء نموذج CAD ثلاثي الأبعاد للمبرد الحراري. ثم يستخدم مهندسونا وCAM (التصنيع بمساعدة الحاسوب) سلسلة من البرامج لإنشاء التعليمات لآلة CNC، أي مسارات الأدوات اللازمة لقطع الأجزاء.
اختيار المادة:يتم تثبيت كتلة صلبة من مادة ذات موصلية حرارية عالية مثل النحاس C110 أو الألومنيوم 6061 بإحكام في مكانها في آلة CNC.
التصنيع الدقيق:تقوم الآلة بعد ذلك بالتشغيل وفقًا للمتطلبات المبرمجة، بإزالة المواد في سلسلة من دورات كل أداة قطع بطريقة منهجية. وهذا يسمح بـ
1) تصنيع هندسة زعانف رفيعة معقدة ذات نسب ارتفاع عالية.
2) فتحات تثبيت دقيقة ومسامير ملولبة للتثبيت.
3) هندسات مختلفة لتثبيت المحرك المخصص.
4) حوامل متكاملة مثل الأقواس والأغلفة مصنعة في جزء واحد.
5) تشطيبات ثانوية يمكن أن تشمل إزالة النتوءات وتنعيم الأسطح والطلاءات (مثل الأكسدة الأنودية في حالة الألومنيوم) لتحسين مقاومة التآكل والإشارة إلى الانبعاث الحراري في التطبيقات.
على الرغم من أنها ليست الخيار الأرخص عند الإنتاج الضخم لملايين الوحدات، فإن فوائد استخدام المبردات الحرارية المصنعة باستخدام الحاسب الآلي لا تُضاهى:
معايير تصميم لا تُضاهى:أشكال بأي شكل يُعتبر ضروريًا. لا يجب أن تكون الزعانف مستقيمة، بل يمكن أن تكون متموجة أو متدرجة أو ذات سماكات متفاوتة لتشكيل خصائص تبديد حراري مختلفة.
الأداء الحراري:يسمح الحاسب الآلي بطحن المبرد الحراري من كتلة صلبة من المعدن، مما يزيل مزايا الواجهات الحرارية الشائعة في تصميمات المبردات الأخرى ذات الأجزاء المشتركة (حيث لا تكون الموصلية الحرارية سريعة بما يكفي لنقل الحرارة من القاعدة إلى أطراف الزعانف).
السرعة في النماذج الأولية والمرونة:هل تحتاج إلى نموذج أولي للمبرد الحراري في غضون أيام بدلاً من أسابيع؟ هناك حاجة إلى الحاسب الآلي، كوسيلة يمكن من خلالها تسريع التصاميم دون تكاليف تصنيع باهظة أو تكاليف تشغيل ضرورية لتصنيع قوالب البثق باهظة الثمن.
دقة وتكامل لا مثيل لهما:يمكن تصنيع حل حراري كامل ليتكامل بشكل مثالي مع كل من المبرد الحراري والعملية الإلكترونية في جزء واحد، مما يضمن ملاءمة مثالية ويلغي التجميع المعتاد.
تنوع المواد:مصنعة من مجموعة متنوعة من سبائك الألومنيوم والنحاس عالية الأداء (الألومنيوم 6061 و7075 وسبائك النحاس) لتلبية الخصائص الحرارية والميكانيكية اللازمة.
أفضل نوع من العمليات يعتمد على احتياجاتك:
البثق هو الأفضل للاحتياجات عالية الحجم ومنخفضة التكلفة للأشكال البسيطة والمقطع العرضي المنتظم. الزعانف الملتصقة هي الأفضل لتصنيع المبردات الحرارية الكبيرة جدًا أو تلك ذات كثافات الزعانف الكبيرة جدًا.
الختم يُطبق على العناصر الاستهلاكية منخفضة التكلفة والطاقة المنخفضة. التصنيع باستخدام الحاسب الآلي هو الطريقة الوحيدة لتحقيق مبردات حرارية عالية الأداء ومخصصة ودقيقة. هذه ضرورية للنماذج الأولية والفضاء والمعدات الطبية والإلكترونيات عالية الطاقة.
تعاون مع Falcon CNC Swiss للحصول على مبردات حرارية مخصصة. معرفة كيفية تصنيع المبردات الحرارية هي الخطوة الأولى فقط. الخطوة التالية هي العثور على مصنع يمكنه ضمان الأداء وطرق التصنيع المثبتة.
تتخصص شركة Falcon CNC Swiss في تصنيع المبردات الحرارية باستخدام الحاسب الآلي لتلبية وتجاوز حتى أصعب مشاكل الإدارة الحرارية. تمكننا قدراتنا ومعرفتنا بجميع جوانب آلات التصنيع من إنتاج منتجات معقدة وموثوقة ومصممة جيدًا تتطابق مع مواصفاتك التشغيلية بأقصى دقة.
هل أنت مستعد لحل أصعب مشاكلك الحرارية؟اتصل بنا لإجراء استشارةفي مشروعك وعرض سعر مستقبلي لمبرد حراري مخصص مصنع باستخدام الحاسب الآلي يمكنه ضمان النجاح.
