إذا كنت تعمل غالبًا مع الأنظمة الهيدروليكية، فهناك مكون لا تفكر فيه دائمًا ولكن يجب أن تقدره، وهو المشعب الهيدروليكي. المشعب الهيدروليكي هو "المركز" الموحد للأنظمة الهيدروليكية، ولا يوجد ما يظهر أهمية توجيه السائل الهيدروليكي بدقة من وإلى المضخات والصمامات والأسطوانات وغيرها أفضل منه. يضمن المشعب المصنّع جيدًا أداء النظام بأقصى كفاءة، ويقلل فقدان الضغط، ويقلل أو يلغي التسريبات تمامًا. إذن نحن نعرف ما هو وماذا يمكنه فعله، ولكن كيف يتم تصنيع كتلة المشعب الهيدروليكي فعليًا؟
عملية التصنيع هي التصنيع باستخدام الآلات الدقيقة. تبدو الفكرة بسيطة، لكن تحويل كتلة خام من المواد إلى كتلة معقدة تحتوي على ممرات مختلفة بحيث تكون محكمة ضد التسرب هي وظيفة تتطلب تدريبًا ومهارة وآلات عالية التقنية ومراقبة جودة صارمة. في الفقرات التالية، سنأخذك خطوة بخطوة خلال المراحل المهمة منتصنيع المشعبات الهيدروليكيةونشرح لك لماذا "الكيفية" لا تقل أهمية عن "الماهية" وقد تفوقها.
قبل قطع أي معدن، يجب تصميم المشعب بدقة أولاً. يتم ذلك بمساعدة برنامج متقدم ثلاثي الأبعاد يسمى CAD (التصميم بمساعدة الكمبيوتر)، حيث يتم عمل تصميم رقمي للكتلة. سيغطي التصميم الرقمي ما يلي:
(أ) مواقع وأحجام المنافذ- موقع الصمامات والمضخات والمشغلات في أماكن توفر الوصول المطلوب.
(ب) الحفر الداخلي المتقاطع- جميع الممرات المتصلة. أحد أصعب جوانب ذلك هو عندما يتقاطع مساران للحفر داخل الكتلة مع مسارات الحفر، مما يؤدي إلى مصطلح "التقاطعات المحفورة".
(ج) مواقع السدادات والتجهيزات- يتم تركيب السدادات والتجهيزات لإغلاق الممرات غير المستخدمة، ولتوصيل الخطوط أو الخراطيم الهيدروليكية.
(د) اختيار المواد- اختيار المادة المناسبة للقوة المناسبة، ومقاومة التآكل، و"التوافق الهيدروليكي" مهم أيضًا، كما ذكرنا سابقًا. يجب أن تكون المادة قادرة على تحمل التآكل والتأثيرات الأكثر شدة للأنظمة الهيدروليكية، ومن الأمثلة الشائعة للمواد المستخدمة:
الألومنيوم- خفيف الوزن، مقاومة جيدة للتآكل، وقابلية تصنيع جيدة جدًا (ليس للتطبيقات عالية الضغط)،
الصلب (اللين أو الكربوني)- هذه الدرجات من المواد عالية الشد، عالية القوة، ومقاومة جدًا للتلف في التطبيقات عالية الضغط وتمنع الانفجار.
الفولاذ المقاوم للصدأ- مقاومة فائقة للتآكل للبيئات القاسية مثل الأنظمة البحرية أو معالجة الأغذية إلخ.
تشطيبات الأسطح- هناك أيضًا متطلبات لتشطيب سطح أسطح الختم لمنع التسريبات في تلك المناطق.
بعد الانتهاء من تحديد نوع وعدد الأجزاء، يتم تحويل الرسومات الرقمية للأجزاء إلى شكل يمكن تصنيعه على مراكز التصنيع باستخدام الحاسب الآلي من نوع CNC، على مركز حديث باستخدام برنامج CAM (التصنيع بمساعدة الكمبيوتر)، الذي يستخدم الملف الرقمي لتوليد مسارات الأدوات لمراكز التصنيع الحديثة هذه.
يتم فحص كتلة كبيرة صلبة من المادة المختارة للمشعب وتقطيعها إلى الحجم الخام المطلوب وفقًا للتصميم. ثم يتم تثبيت الفراغ الخام بإحكام على سرير مركز التصنيع باستخدام الحاسب الآلي. عادةً ما يكون التثبيت بالطرق المناسبة أحد أهم أجزاء عملية التشطيب الآلي، نظرًا لوجود قوى كبيرة لا محالة في التصنيع عالي السرعة. يجب تثبيت الجزء الأكبر من المكون بشكل صارم للقضاء على الاهتزاز، مما قد يؤدي إلى عدم دقة في العمل المطلوب وتلف محتمل للأداة.
هنا يتحول التصميم المحوسب إلى مكون مادي. تمثل الطحن والحفر باستخدام التحكم الرقمي بالحاسوب (CNC) أساس إنتاج المشعب الحديث. إليك التفصيل:
أ) طحن الوجه:تبدأ العملية عادةً بطحن الأسطح العلوية والسفلية، مما ينتج أسطح ختم متوازية تمامًا لتركيب الصمام.
ب) حفر الشبكة الداخلية:هذه هي المرحلة الأكثر تعقيدًا. باستخدام سلسلة من المثاقب الخاصة والمثاقب المسدسية (تُستخدم لإنتاج ثقوب عميقة مستقيمة)، تقوم الآلة بإنشاء الممرات الداخلية المعقدة.
*حفر الثقوب العميقة: تُستخدم المثاقب المسدسية لإنتاج ثقوب طويلة مستقيمة بدقة عالية وتشطيب سطحي ناعم يقلل الاضطراب وانخفاض الضغط.
*الحفر المتقاطع: تقوم آلة CNC بحفر ممرات متقاطعة من جوانب مختلفة للكتلة، وتضمن الدقة المتأصلة لنظام CNC أن هذه الثقوب ستلتقي حيثما كان مقصودًا.
ج) التنصت:كل ثقب محفور مخصص لتثبيت تركيب أو سدادة يتم عمل سن داخلي له باستخدام أدوات التنصت. يتطلب ذلك درجة عالية من الدقة لضمان أن يكون السن نظيفًا ومستقيمًا وقويًا.
د) طحن التجويفات: إذا كانت هناك حاجة لتجويفات في المشعب للصمامات الكرتوشية أو مكونات غير قياسية أخرى، فسيتم توسيعها بدقة شديدة بواسطة مطحنة CNC.
طوال هذه العملية، يشرف ميكانيكي ماهر على التشغيل للتأكد من أن الأدوات حادة وأن الآلة تعمل وفق المعايير المحددة. تضمن تقنية CNC المتقدمة، مثل تلك المستخدمة في Falcon CNC Swiss، التكرارية وتحقيق تفاوتات لا يمكن تحقيقها بالطرق اليدوية.
بعد التصنيع، تُغطى الكتلة بنتوءات دقيقة من المعدن، خاصة عند تقاطعات الثقوب المحفورة بشكل متقاطع. هذه النتوءات قاتلة في المعدات الهيدروليكية، لأنه إذا انفصلت، فقد تشق طريقها عبر النظام، وتخدش الأسطوانات، وتسد الصمامات، وتؤدي في النهاية إلى فشل المكون.
برنامج إزالة النتوءات والتنظيف ضروري للغاية:
إزالة النتوءات:يمكن أن يتم ذلك إما يدويًا باستخدام أدوات مصممة خصيصًا، أو بشكل أكثر فعالية من خلال عمليات آلية مثل إزالة النتوءات بالطاقة الحرارية أو التدفق الكاشط، والتي يمكنها الوصول إلى جميع الممرات الداخلية.
التنظيف:ثم تخضع الكتلة لتنظيف شامل يتم إما بمساعدة غسالات الأجزاء الصناعية، لإزالة أو القضاء على كل أثر لرقائق المعادن أو سائل القطع أو أي ملوثات أخرى ظهرت، ثم تجفيفها، وإغلاقها فورًا لمنع التآكل.
لا يغادر أي مشعب هيدروليكي المصنع دون اختبارات جودة صارمة.
الفحص البعدي:يتم فحص الأبعاد الحرجة باستخدام أجهزة قياس دقيقة مثل الفرجار والميكرومتر وآلات القياس ثلاثية الأبعاد (CMMs).
اختبارات الضغط:هذا هو الاختبار الأكثر أهمية. يتم إغلاق جميع الممرات، ويتعرض المشعب لضغط أعلى من ذلك الذي صمم من أجله، لضمان عدم وجود أي تسرب. أي مشعب يفشل في اختبار الضغط هذا يُرفض.
قد يحصل المشعب على تشطيب نهائي، حسب التطبيق والمادة. قد يكون التشطيب بالأكسدة للألومنيوم (للصلابة ومقاومة التآكل). قد يحصل على طلاء (نيكل أو كروم) لعناصر الفولاذ.

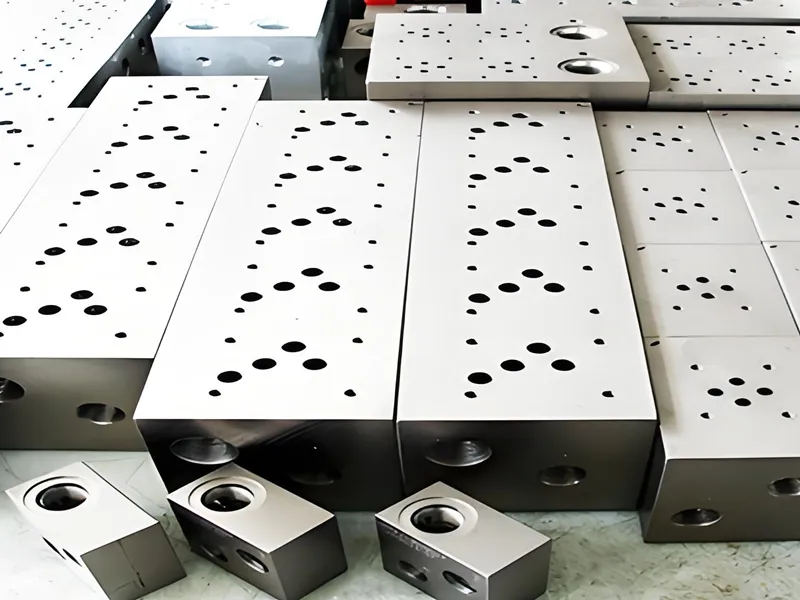

فهم كيفية تصنيع مشعب هيدروليكي يوضح الحاجة إلى الخبرة والدقة. هذا هو مجال خبرة Falcon CNC Swiss. الصفحة التي تراجعها، كتل المشعب المُصنّعة باستخدام الحاسب الآلي، تمثل التزامنا بالخدمة.
نستخدم أحدث مراكز التصنيع باستخدام الحاسب الآلي وتقنيات التوسيط مع طرق مراقبة جودة محددة جيدًا لتوفير مشعبات من بين الأفضل:
•مانعة للتسرب– مضمونة باختبار ضغط بنسبة 100%.
• دقة عالية– مصنعة بتفاوتات شديدة الدقة لتناسب ووظيفة مثالية للمكونات.
• متينة– مأخوذة من المادة المناسبة لظروف الضغط والبيئة.
• مصنعة في الوقت المحدد– لدينا عملية تدفق سريعة بحيث عندما تحتاج إلى أجزاء، يتم تسليمها.
تحويل التصميم إلى مشعب هيدروليكي موثوق وفعال هو توازن دقيق بين الهندسة والحرفية. اختيار Falcon CNC Swiss كمورد لك هو اختيار شريك ملتزم بالتميز في كل مرحلة من مراحل التصنيع.
هل ترغب في البدء بمشروع المشعب الخاص بك؟اتصل بنا اليومللحصول على عرض سعر ولتكن خبرتنا لصالحك في تصاميمك.
