ما وراء الأساسيات: دليل شامل لطرق تصنيع الأقواس

في عالم الهندسة والتصميم، يعتبر الحامل (Bracket) مكونًا ميكانيكيًا غالبًا ما يتم تبسيطه بشكل مفرط. ومع ذلك، فإنه يلعب دورًا حيويًا، إذ يحتاج إلى حمل ودعم ومحاذاة المكونات الحاسمة للتجميع، بشكل عام أثناء تعرضه لأحمال ميكانيكية كبيرة واهتزازات وظروف بيئية. تعتبر جودة تصميم وتصنيع الحامل أمرًا بالغ الأهمية، لأن سلامة وموثوقية وعمر التجميع بأكمله يعتمد عليه. وهذا يثير سؤالًا مهمًا:ما هي طرق تصنيع الحوامل؟

اختيار وسيلة التصنيع ليس شيئًا يمكن الإجابة عليه بطريقة واحدة تناسب الجميع. يعتمد ذلك إلى حد كبير على المادة، والتعقيد، والكميات، والميزانية، والدقة المطلوبة. في هذه المقالة، سنناقش أكثر طرق التصنيع شيوعًا للحوامل، مع إيلاء اهتمام خاص لتصنيع الحوامل باستخدام الحاسب الآلي (CNC)، وهي العملية التي تحدد المعيار الذهبي من حيث التنوع والدقة، وهي كفاءة أساسية لدينا في Falcon CNC Swiss.

فهم بيئة تصنيع الحوامل

هناك عدة طرق يمكن من خلالها تحويل المواد الخام تصنيعيًا إلى حوامل وظيفية. تميل هذه الطرق إلى الاندراج في ثلاثة مجالات: الطرح، والتشكيل، والإضافة.

• طرق التصنيع بالطرح:تتم إزالة المادة من كتلة صلبة لترك القطعة كاملة. (التصنيع باستخدام الحاسب الآلي)

• طرق التصنيع بالتشكيل:يتم تشكيل المادة إلى شكلها المطلوب باستخدام القوى أو الحرارة أو القوالب. (تشغيل المعادن، الصب بالقالب.)

• طرق التصنيع بالإضافة:يتم بناء المادة شيئًا فشيئًا حتى يتم تشكيل القطعة. (الطباعة ثلاثية الأبعاد.)

سندرس كل طريقة بدورها.

الطريقة الأولى - تشغيل المعادن.

هذه التقنية هي إلى حد بعيد أكثر طرق تصنيع الحوامل انتشارًا في الكميات الكبيرة، خاصةً في حوامل وحدات الإلكترونيات الاستهلاكية، والأغلفة، وتطبيقات السيارات.

• طريقة التصنيع:- يتضمن ذلك قطع وثني وتجميع الصفائح المعدنية الرقيقة. العمليات التالية هي العمليات الرئيسية المتضمنة:

      - القطع بالليزر:- استخدام ليزر عالي الطاقة لقطع أشكال ثنائية الأبعاد معقدة ومفصلة من الصفائح المعدنية.

      - الثقب/الختم:- يمكن استخدام قالب (die) لثقب ثقوب و/أو أشكال في الصفائح المعدنية.

      - الطي:- يتم استخدام مكابح الضغط المعدنية لطي الصفيحة المعدنية التي تم قطعها إلى شكلها ثنائي الأبعاد إلى التكوين ثلاثي الأبعاد النهائي.

• المزايا:- هذه العملية هي أرخص طريقة لإنتاج الحوامل بكميات كبيرة، حيث أن الأدوات بمجرد تصنيعها تؤدي إلى سرعات إنتاج عالية، ويمكن أن تكون نسبة القوة إلى الوزن ممتازة للجدران الرقيقة.

• العيوب:سمك الجدار محدود بسمك منتظم، والتعقيد الهندسي محدود بالأشكال القابلة للمعالجة بالطي، وقد تكون اللحام وما إلى ذلك ضرورية للتجميع، مما قد يسبب إجهادات في المكون.

الطريقة الثانية: الصب

الصب هو تشكيل تجويف بالشكل المطلوب يُسكب فيه المعدن المنصهر.

• العملية:الطرق الشائعة للصب هي الصب بالقالب (للمعادن غير الحديدية مثل الألومنيوم والزنك) والصب الاستثماري (للأشكال الهندسية الأكثر تعقيدًا في الفولاذ والتيتانيوم).

• الإيجابيات:جيدة للحصول على معظم الأشكال الهندسية الصلبة المعقدة التي يصعب تشكيلها آليًا، ومعدلات إنتاج عالية للصب بالقالب، ولا يوجد تقريبًا هدر للمواد.

• السلبيات:ليست بنفس قوة وجودة السطح التي يوفرها التصنيع الآلي، وقد تكون المسامية مشكلة، وتكلفة المعدات اللازمة (القوالب) باهظة، ودقة الأبعاد أقل مما يتطلب غالبًا تشغيلًا آليًا ثانويًا للميزات الحرجة.

الطريقة الثالثة: الطباعة ثلاثية الأبعاد (التصنيع بالإضافة)

على الرغم من أن هذه الطريقة ثورية للنماذج الأولية وللأجزاء ذات التعقيد الشديد والكميات المنخفضة، إلا أنها ليست مفيدة جدًا للحوامل الهيكلية.

• العملية:تُستخدم الطباعة ثلاثية الأبعاد للمعادن (DMLS, SLM) لبناء حوامل من مسحوق معدني مترابط.

• الإيجابيات:حرية غير مسبوقة في التصميم، يمكن استخدامها لبناء قنوات داخلية بالإضافة إلى أشكال عضوية مستحيلة مع أي طريقة أخرى، لا توجد تكلفة للمعدات يجب أخذها في الاعتبار، ممتازة للنمذجة الأولية السريعة.

• السلبيات:بشكل عام قوة ميكانيكية ومقاومة إجهاد أقل من الأجزاء المشغولة والمطروقة. أيضًا، سعر أعلى للقطعة الواحدة، ومعدلات بناء أبطأ، وعادة ما تكون هناك حاجة إلى تشطيب السطح.

الطريقة الرابعة: التصنيع باستخدام الحاسب الآلي - المعيار الذهبي للدقة

الآن، دعونا نتعمق في وصف تفصيلي للطريقة التي تعتبر تخصص Falcon CNC Swiss - التصنيع باستخدام الحاسب الآلي (CNC)، وهي عملية طرح حيث يتم استخدام برامج مبرمجة على الكمبيوتر لتحريك أدوات وآلات المصنع.

لماذا يعتبر التصنيع باستخدام الحاسب الآلي الطريقة الأفضل للحوامل عالية التحمل.

على الرغم من أن لكل من هذه الطرق مكانها، إلا أنه عندما تكون أعلى مستويات الدقة والقوة والموثوقية مطلوبة،تصنيع الحوامل الدقيق باستخدام الحاسب الآليهي العملية المستخدمة.

عملية التصنيع باستخدام الحاسب الآلي للحوامل:

• التصميم والبرمجة:يتم إنشاء نموذج ثلاثي الأبعاد (CAD) ثم تحويله إلى تعليمات لاستخدام التصنيع (CAM) على آلة CNC.

• المادة:يتم اختيار كتلة صلبة من المادة (billet) من الألومنيوم أو الفولاذ المقاوم للصدأ أو التيتانيوم أو اللدائن الهندسية.

• التصنيع الآلي:تستخدم آلة CNC (مطحنة، مخرطة، أو مخرطة من النوع السويسري) مجموعة متنوعة من أدوات القطع لإزالة المادة بشكل مرضٍ، متبعةً بدقة الشكل الرقمي الذي تم برمجتها به.

• التشطيب:يتم إزالة النتوءات من الأجزاء، وقد يتم إجراء معالجة سطحية ثانوية، مثل الأنودة، والطلاء، والدهان.

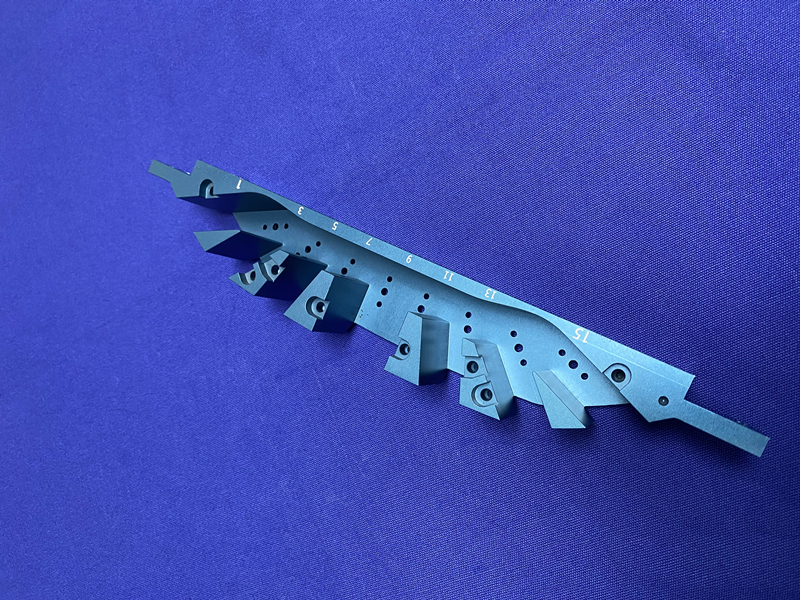

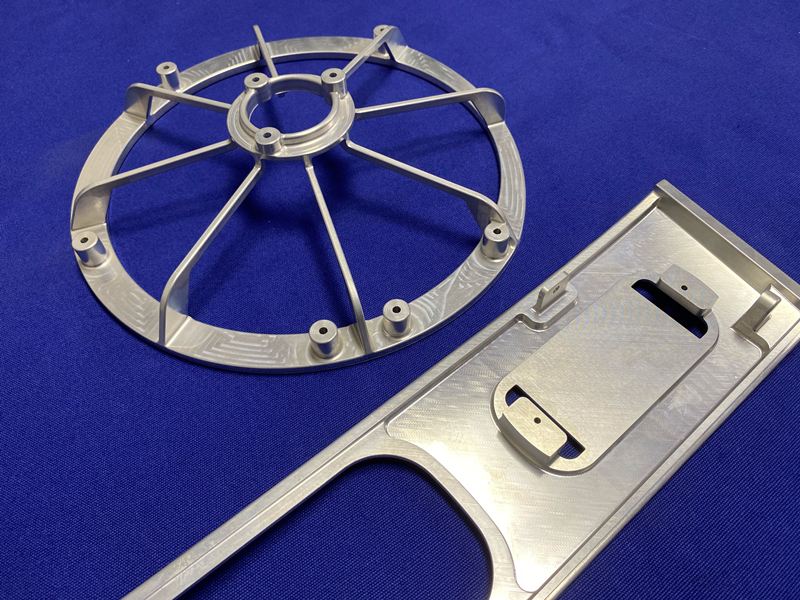

أفضل ميزات الحوامل المُصنَّعة باستخدام الحاسب الآلي:

• دقة وتفاوتات لا مثيل لها:يمكن للتصنيع باستخدام الحاسب الآلي الحفاظ على تفاوتات ضيقة جدًا (± 0.0005 بوصة أو أفضل) مما ينتج عنه ملاءمة ومحاذاة مثالية في التجميع النهائي. هذا أمر حيوي في حوامل الطائرات والطبية والبصريات أيضًا.

• قوة وسلامة المادة:أجزاء CNC مصنوعة من قطعة صلبة من المواد المطروقة، على عكس الصب أو الطباعة ثلاثية الأبعاد (بنية حبيبية متجانسة، وما إلى ذلك)، مما يزيل خطر المسامية، ويوفر بالضرورة قوة أكبر، ومتانة أطول، ومقاومة أفضل للإجهاد، إلخ.

• مرونة استثنائية في التصميم:تتمتع آلات CNC بإمكانية تعقيد هندسي لا نهائي، مع ميزات عالية التعقيد. يمكن إنتاج خيوط عميقة وزوايا حادة بسهولة والتي يصعب أو يستحيل تحقيقها إما عن طريق التصنيع أو الصب. إنها تمكن المهندس من التصميم من أجل أفضل وظيفة ضرورية، بدلاً من سهولة التصنيع. أيضًا، يمكن الحصول على تشطيب سطحي جيد جدًا. تخرج الأجزاء من الماكينة بتشطيب جيد جدًا، مما يلغي تقريبًا جميع عمليات تشطيب السطح الثانوية.

• النمذجة الأولية والإنتاج السريع:بينما لا يلزم وجود أدوات، تسمح الإعدادات الحديثة لـ CNC بالمرور السريع من المفهوم إلى الجزء النهائي، مما يجعلها مناسبة لكل من النماذج الأولية الفردية وعمليات الإنتاج بكميات متوسطة إلى عالية.

مقارنة سريعة بين التصنيع باستخدام الحاسب الآلي والطرق الأخرى:

الخلاصة: اختيار الطريقة الصحيحة لتصنيع حوامل التثبيت

إذن، ما هي أفضل طريقة لتصنيع حوامل التثبيت الخاصة بك؟

بالنسبة للأجزاء البسيطة ذات الإنتاج الكبير حيث تكون التكلفة هي العامل الرئيسي، فإن الأجزاء المصنوعة من الصفائح المعدنية يصعب التغلب عليها.

بالنسبة للأشكال الصلبة شديدة التعقيد بكميات كبيرة حيث لا تكون الدقة مهمة بشكل حاسم، قد تكون ميزات الصب هي الحل.

للنماذج الأولية والأجزاء الفردية وخاصة ذات الأشكال الهندسية "المستحيلة"، فإن الطباعة ثلاثية الأبعاد لا تقدر بثمن.

ومع ذلك، عندما لا يمكن لتطبيقك التنازل عن المعايير المنخفضة في الدقة والقوة والموثوقية وجودة المواد، فإن التصنيع باستخدام الحاسب الآلي هو الخيار الأسمى. توفر هذه الطريقة أجزاءً مصممة لتدوم وتعمل في أكثر البيئات تطلبًا.

في Falcon CNC Swiss، نحن متخصصون في فن وعلم تصنيع الحوامل الدقيق باستخدام الحاسب الآلي. تمتلك مخارطنا المتطورة من النوع السويسري ومراكز الطحن متعددة المحاور وموظفونا المدربون تدريبًا عاليًا القدرة على تزويدك بحواملك المخصصة والمعقدة المنتجة بأعلى درجة من الدقة والتكرار. نحن نعلم وندرك أنه أكثر من مجرد مكون، الحامل هو أساس نجاح منتجك.

هل أنت مستعد لرؤية الفرق الذي تصنعه Falcon CNC Swiss؟ إذا كان لديك تصميم لحامل تثبيت حاسم، دعنا نقدم لك عرض سعر.اتصل بنا اليومأو اطلع على صفحة قدراتنا لتعرف كيف يمكننا إحياء أكثر تصاميم الحوامل تحديًا لديك.
