في مجال نقل الطاقة والتحكم في الحركة، لا توجد مكونات أكثر أهمية وانتشارًا من عمود الخدد (Spline Shaft). ولا عجب أن هذه الأعمدة المصنوعة بعناية فائقة هي بمثابة عمال غير معروفين تقريبًا في آلات عدد لا يحصى من التطبيقات، بدءًا من ناقل الحركة في السيارات وصولاً إلى المشغلات في محطات الطاقة الجوية. تتخصص شركة Falcon CNC Swiss في التصنيع الدقيق لهذه الأجزاء المهمة. في هذه المقالة الشاملة، سوف نتناول بالتفصيل موضوع ما هو عمود الخدد، وما هي وظيفته، وما هي أنواعه، وما هي عمليات التصنيع المستخدمة لإنتاجه لتحقيق أفضل النتائج.
عمود الخدد، في أبسط تعريف له، هو عضو ميكانيكي مصمم لنقل عزم الدوران والحفاظ على نسبة السرعة بين عضوين. يتميز بعدد من الحواف أو الأسنان، والتي نسميها الخدد (Splines)، يتم طحنها بشكل موازٍ لمحور العمود. يتشابك هذا العمود مع العضو الأنثوي المناسب، سواء كان ترسًا أو محورًا، ويوفر وصلة تسمح بنقل عزم الدوران بالإضافة إلى قدر ضئيل من الإزاحة المحورية.
سنجد أن نقطة التلامس الوحيدة يتم توفيرها في مجموعة المفتاح ومقعد المفتاح. أما عمود الخدد، من ناحية أخرى، فله نقاط تلامس عديدة حول محيطه. وهذا يوزع الحمل بالتساوي، مما ينتج عنه وصلة أقوى وأكثر اعتمادية وبسعة عزم دوران أعلى. باختصار، فإن عمود الخدد هو حل حديث ومتطور للمشكلات التي تحدث في التطبيقات عالية الأداء لنقل الحركة الدورانية ذات القدرة العالية.
هناك عدة وظائف أساسية يمكن لعمود الخدد تأديتها في التجميعات الميكانيكية.
(1) نقل عزم الدوران: هذا هو مجال عمله الرئيسي. فهو مصمم لنقل الحركة الدورانية من العضو القائد إلى العضو المُدار، على سبيل المثال من محرك إلى ناقل حركة.
(2) التعويض عن عدم المحاذاة المحورية: تتميز أعمدة الخدد بقدرتها على استيعاب المحاذاة غير الدقيقة الطفيفة بين الأجزاء المتصلة بها، مما يقلل من التآكل والإجهاد الذي قد تتعرض له الأجزاء لولا ذلك.
(3) الحركة الخطية: أثناء نقل عزم الدوران، تسمح أعمدة الخدد للجزء المتزاوج معها بالحصول على حركة خطية، أي الانزلاق على طول العمود. وهذا له أهمية قصوى في تطبيقات مثل أعمدة التوجيه القابلة للطي وأجهزة تغيير ناقل الحركة.
(4) التوقيت والفهرسة: يضمن الترتيب الدقيق للخدد أن الأجزاء تتزاوج في وضع محدد، مما يوفر التوقيت الصحيح اللازم في تطبيقات مثل أجهزة التوقيت.
(5) زيادة سعة التحميل: من خلال توزيع الحمل عبر عدة خدد، يمكن نقل عزم دوران أعلى بكثير من العمود ذي المفتاح بنفس القطر.
تصنف أعمدة الخدد وفقًا لشكل الحافة أو السن والقطر الرئيسي للعمود المخدد. الأنواع الأكثر شيوعًا التي تصنعها شركة Falcon من أعمدة الخدد المخصصة هي:
(1) الخدد الملتف (Involute Splines): هذا هو النوع السائد. للأسنان شكل منحني ملتف (Involute curve)، وهو نفس المنحنى المستخدم في أسنان التروس. إنها قوية، وتتمركز ذاتيًا في تركيبها، وقادرة على تحمل المحاذاة غير الدقيقة الطفيفة. أحجامها وأشكالها موحدة لضمان التبادلية. المواصفات ANSI B92.1 و DIN 5480 هي المواصفات التي يمكن بموجبها إنتاج أعمدة الخدد الملتفة.
(2) الخدد مستقيمة الجوانب (Straight-Sided Splines): هذه، كما قد يُستنتج من الاسم، لها أسنان جانبية مستقيمة ومتوازية مع بعضها البعض. يسهل إنتاجها في بعض الحالات، لكنها أقل كفاءة من الخدد الملتف من حيث التعامل مع عدم المحاذاة والقوة مقارنة بحجم السن.
(3) الخدد المسنن (Serrated Splines): لهذه الخدد أسنان ذات شكل مثلثي وتستخدم في التطبيقات الخفيفة وحيث يتم استخدام التجميع بالضغط الدائم.
(4) الخدد الكروي (Ball Splines): هذا نوع جديد يتكون من خدد من الكرات المعاد تدويرها في أخاديد توفر حركة خطية خالية من الاحتكاك تقريبًا تحت ظروف العمل، مع نقل عزم الدوران. هذا العمود قابل للاستخدام في الأعمال عالية الدقة، كما في الأتمتة والروبوتات.

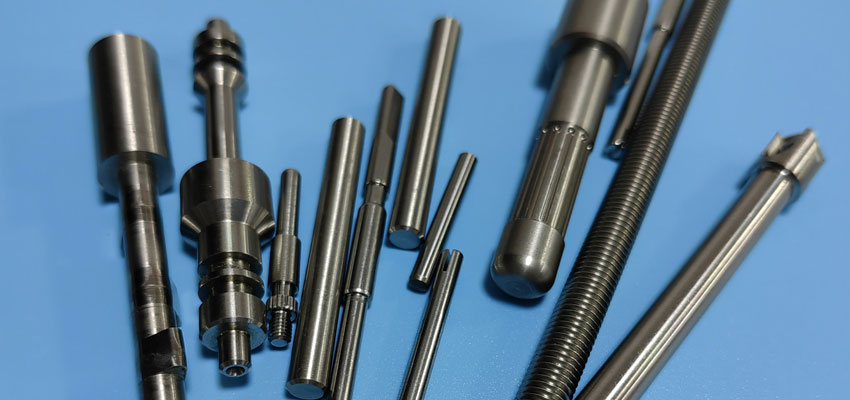

في تصنيع أعمدة خدد عالية الجودة، هناك عناية كبيرة في تشغيلها آليًا. في شركة Falcon CNC Swiss، لدينا طرق معالجة حديثة مختلفة:
التفريز باستخدام الحاسب الآلي (CNC milling): باستخدام مراكز التفريز متعددة المحاور، يمكننا تشغيل مقاطع الخدد المعقدة بدقة، وهو مناسب بشكل خاص للنماذج الأولية والإنتاج بكميات منخفضة أو متوسطة.
الخراطة والتخويش باستخدام الحاسب الآلي (CNC Turning and Hobbing): للإنتاج بالجملة، يتم استخدام الخراطة الدقيقة مع التخويش، وهي عملية لتوليد التروس حيث تقطع أداة القطع (Hob cutter) أسنان الخدد تدريجيًا في المشغولات الدوارة. هذا اقتصادي جدًا للخدد الملتفة.
الشغب (Broaching): في هذه الحالة، يتم دفع أو سحب أداة مسننة (Broach) خطيًا على العمود لشق الخدد في عملية واحدة. هذه العملية سريعة، ودقيقة للغاية، وهي شائعة جدًا للخدد الداخلية، أو بعض الخدد الخارجية.
التجليخ (Grinding): يمكن الحصول بسهولة على أفضل دقة وجودة سطح على بعض الفولاذ الصلب عن طريق التجليخ الجانبي (Profile Grinding). تتطلب هذه العملية بوضوح تفاوتات ضيقة جدًا ضرورية لأعمدة الخدد المستخدمة في تطبيقات الطيران والمواصفات الطبية.
التشغيل باستخدام مخرطة سويسرية (CNC Swiss Machining): هذا هو تخصصنا مع المخارط السويسرية التي تتمتع بثبات ودقة كبيرين في تصنيع الأعمدة الطويلة الرفيعة. يثبت جلبة التوجيه المادة خلف أداة القطع مباشرة، مما يتجنب أي انحراف، ويسمح بالإنتاج المتزامن للخدد والمسننات وما إلى ذلك في إعداد عمل واحد.
نظرًا لأن أداء ومتانة أعمدة الخدد يعتمدان إلى حد كبير على المادة المصنوعة منها، فإن المواد المعتادة المستخدمة هي:
الفولاذ السبائكي (سبائك 4140، 4340): هذه هي المادة القياسية المستخدمة في الصناعة لتطبيقات القوة العالية، وتظهر هذه المواد مزيجًا جيدًا من القوة والمتانة ومقاومة التآكل، وتستجيب بشكل جيد للمعالجة الحرارية.
فولاذ الكربون (سبائك 1045، 1215): في هذه الحالات، غالبًا ما تكون هذه طريقة أقل تكلفة لتوفير التطبيقات المطلوبة، حيث لا يكون هناك إجهاد كبير على المادة. القوة وقابلية التشغيل الجيدة هما أساس استخدام هذه المنتجات.
الفولاذ المقاوم للصدأ (303، 304، 316، 17-4PH): بشكل عام، تستخدم المنتجات الأكثر ليونة مما سبق في هذه الفئة لأعمدة الخدد، ونقطة اختيارها العظيمة هي مقاومة التآكل. سبيكة 17-4PH هي سبيكة تصلب بالترسيب، حيث تطور قوة كبيرة بعد المعالجة الحرارية.
سبائك الألومنيوم (سبائك 6061، 7075): خطوة طبيعية في تقليل الوزن، وهو أمر مهم فيما يتعلق بالفضاء والروبوتات. تتميز هذه المنتجات بنسب قوة إلى وزن جيدة.
السبائك الغريبة (التيتانيوم، الإينكونيل): تُقدر في البيئات القاسية ذات الضغط العالي، على سبيل المثال (في المحركات النفاثة والمعالجة الكيميائية)، حيث تكون نسبة الوزن والقوة العالية ومقاومة الحرارة والتآكل مسألة ذات أهمية قصوى.
غالبًا ما تكون المعالجة الحرارية عنصرًا ضروريًا جدًا في إضفاء خصائص خاصة على أعمدة الخدد المستخدمة.
التصلب الشامل (التبريد والتلطيف): يحسن قوة وصلابة العمود بالكامل، وهو مثالي للتطبيقات التي تتطلب قدرات تحميل وتآكل عالية.
التصلب السطحي (الكربنة، النيترة): ينتج طبقة خارجية صلبة مقاومة للتآكل، بينما يظل القلب قويًا وليّنًا. هذا له نتائج مهمة للغاية في حالة الخدد، حيث يكون السطح الخارجي الصلب ضروريًا لمقاومة التآكل، ولكن يجب أن يتمتع القلب بصلابة كافية لتحمل أحمال الصدمات المفاجئة.
التصلب بالحث: تؤثر هذه الطريقة فقط على الجزء المخدد من العمود، تاركة باقي الأجزاء بحالتها الأصلية. تتميز هذه العملية بعامل قرب كبير، مما يلغي الحاجة إلى وصلات عمليات المعالجة الحرارية الأطول.
التأثير: المعالجة الحرارية المناسبة لأعمدة الخدد تزيد بشكل كبير من صلابتها السطحية، ومقاومتها للإجهاد والتآكل، مما يؤدي بشكل مباشر إلى زيادة العمر الافتراضي للمكون المخزن تحت ظروف التحميل الثقيل.
أعمدة الخدد مطلوبة في كل مجال هندسي:
صناعة السيارات: ناقل الحركة، أعمدة الإدارة، الفروق، التوجيه المعزز، علب النقل.
صناعة الطيران: مشغلات أسطح التحكم في الطيران، أنظمة الهبوط، ومكونات المحرك.
الآلات الصناعية: المضخات، الضواغط، محاور أدوات الآلة، والناقلات.
الروبوتات والأتمتة: مفاصل الأذرع الآلية، المشغلات الخطية، مراحل التموضع الدقيق.
القطاع الطبي: أدوات الطاقة الجراحية، الأسرة المستشفى القابلة للتعديل، أجهزة التصوير.
شركة Falcon CNC Swiss لا تصنع الأجزاء فحسب، بل تصنع الحلول. خبرتنا في التصنيع باستخدام المخارط السويسرية والتفريز متعدد المحاور تجعلنا شريكًا مثاليًا لاحتياجاتك من أعمدة الخدد المخصصة. نحن ندرك أن جميع التطبيقات فريدة من نوعها، ونعمل عن كثب معك من التصميم إلى التسليم.
التفاوتات الدقيقة: نحافظ على تفاوتات ضيقة لضمان الملاءمة والوظيفة الدقيقة.
مجموعة واسعة من المواد: نستخدم جميع المواد القياسية والعديد من المواد الغريبة.
تصنيع متكامل الخدمات: نعمل بدءًا من التشغيل الآلي وصولاً إلى المعالجة الحرارية والطلاء والتجليخ، ويتم تنفيذها في عملية كاملة.
ضمان الجودة: يتم فحص كل جزء كميًا بدقة للحفاظ على أعلى معايير الجودة.
تعاون معنا لتحصل على أعمدة مواد موثوقة وعالية الأداء حسب مواصفاتك. اتصل للحصول على عرض سعر اليوم واكتشف كيف يمكننا جلب الدقة والجودة إلى مشروعك.
يمثل عمود الخدد إنجازًا حقيقيًا في التصميم الميكانيكي لحل مشكلة معقدة للغاية تتمثل في نقل عزم الدوران مع السماح بالحركة بأناقة. في النهاية، يعتمد نجاح عمود الخدد على الأجزاء المصممة بدقة، واختيار المواد، والأهم من ذلك، قابلية تصنيع المنتج. من خلال معرفة الأنواع والوظائف وعمليات التشغيل الآلي، يتم تمكين المه
