كل دعامة فضائية، وأداة طبية، ومفصل روبوتي، ومكون للسيارات فريد من نوعه. ستعمل المجموعة إذا تم تصنيع قطعة الألومنيوم بدقة أو ضمن ±0.005 بوصة؛ ومع ذلك، إذا انحرفت القطعة عن المواصفات بهذا المقدار، فقد يحدث فشل.
الألومنيوم هو أحد أكثر المواد تسامحاً عند استخدام ماكينات التحكم الرقمي (CNC) لأنه يتمتع بسرعة قطع عالية، وقدرات ممتازة على تبديد الحرارة، ونسب قوة إلى وزن رائعة. ومع ذلك، لا يزال من الضروري أن يكون لديك المزيج الصحيح من ماكينات CNC والاستراتيجيات وأنظمة ضمان الجودة لتصنيع أجزاء ألومنيوم CNC عالية الدقة، خاصة تلك التي تتطلب تفاوتات ضيقة تبلغ ±0.01 مم.
سيساعدك هذا الدليل على فهم جميع جوانب تصنيع أجزاء الألومنيوم باستخدام ماكينات CNC بدءاً من معالجة ماكينة CNC لديك، والفرق بين 3 محاور و5 محاور، وكيفية اختيار أفضل خدمة لاحتياجات تشغيل الألومنيوم باستخدام CNC!
الألومنيوم هو أكثر المعادن غير الحديدية التي يتم تشغيلها باستخدام CNC على نطاق واسع. ما يقرب من 80% من الأجزاء الدقيقة الميكانيكية في الإلكترونيات والفضاء والروبوتات تعتمد على سبائك الألومنيوم. وهذه الشعبية ليست مصادفة.
يقدم الألومنيوم:
كثافة تبلغ حوالي ثلث كثافة الفولاذ
موصلية حرارية وكهربائية ممتازة
مقاومة طبيعية للتآكل، يعززها الأكسدة الأنودية
قابلية تشغيل فائقة، مما يسمح بسرعات مغزل عالية مع تآكل أقل للأداة

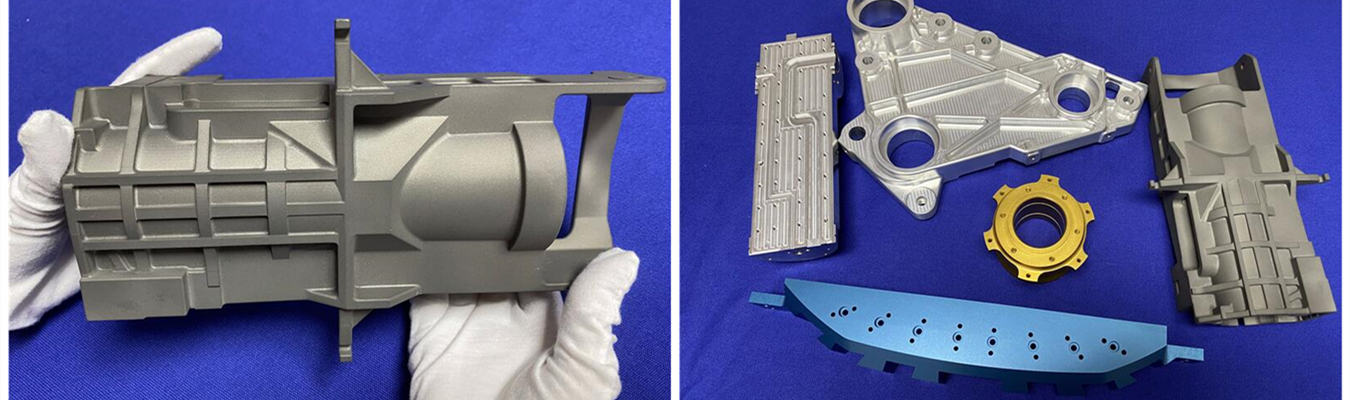

السمات المرتبطة بأي خدمة تشغيل ألومنيوم باستخدام CNC ستؤدي إلى أوقات دورة أقصر، وتكاليف أقل، وجودة ثابتة طوال فترة الإنتاج. عند إنتاج مكونات ألومنيوم باستخدام CNC، يمكنك تشغيلها بتفاوتات ضيقة دون الحاجة إلى تشغيل معدلات تغذية بطيئة أو تغيير أدوات التشغيل بشكل متكرر. طبيعة المادة تجعلها تتكسر بشكل نظيف، مما يخلق أسطحاً ناعمة على قطع الألومنيوم المصنعة باستخدام CNC مع إنتاج نتوءات (بريش) ضئيلة.
أكثر درجتي سبيكة ألومنيوم استخداماً في التصنيع الدقيق هما 6061 و7075، حيث تكون كل درجة مناسبة لاستخدامات مختلفة تماماً.
سبيكة ألومنيوم 6061 تُعرف بأنها سبيكة الألومنيوم متعددة الأغراض. وهي درجة الألومنيوم التي توفر مزيجاً مثالياً من التكلفة، وقابلية التشغيل الآلي، والقوة، والقدرة على التشطيب بطرق متنوعة. نطاق معلمات التشغيل للقطع على ألومنيوم 6061 واسع، مما يعني أنه يمكنك تشغيل أدواتك ضمن تباين واسع مع الحفاظ على التوازن بين عمر الأداة وجودة السطح.
الاستخدامات الشائعة لسبيكة ألومنيوم 6061 تشمل المكونات الهيكلية، وأقواس محركات السيارات، ونماذج CNC الأولية، ومعدات أتمتة الأجزاء، وأغلفة الروبوتات، والميزات الميكانيكية رقيقة الجدران المخرطة.
سبيكة ألومنيوم 7075 هي واحدة من أقوى سبائك الألومنيوم المتاحة حالياً. إنها تظهر نسبة قوة إلى وزن ممتازة ومقاومة عالية للتعب. ومع ذلك، يمكن أن تتشوه الأجزاء رقيقة الجدران المصنعة من 7075 بسبب الإجهاد المتبقي؛ لذلك، يجب توخي الحذر لتثبيت وتجميد وتخطيط مسارات أدوات الطحن باستخدام CNC بشكل صحيح.
الاستخدامات الشائعة لسبيكة ألومنيوم 7075 تشمل مكونات الطائرات الهيكلية، ومكونات الروبوتات عالية الأداء، ومكونات مركبات السباق، وهياكل الطائرات بدون طيار / الدرونز، والمكونات الهيكلية الدقيقة عالية الحمولة.
بالنسبة لمعظم تطبيقات الألومنيوم التي تتطلب طحن CNC دقيق، فإن ألومنيوم 6061 سيكون سبيكة الألومنيوم المفضلة للبدء بها. ومع ذلك، إذا كانت المكونات ستتعرض لإجهاد ميكانيكي شديد، وكانت القوة أكثر أهمية من التكلفة، فمن المناسب اختيار ألومنيوم 7075.
يتطلب تحقيق مكونات ألومنيوم عالية الدقة باستخدام CNC عملية متعددة الخطوات تتضمن تحكماً دقيقاً في كل مرحلة، وليس مجرد نظام ماكينة طحن CNC باهظ الثمن.
من أجل التحكم في تأثيرات التمدد الحراري على الدقة، يجب أن نولي اهتماماً خاصاً للتحكم في درجة الحرارة وتخفيف الإجهاد أثناء العمل مع المواد الحساسة للأبعاد.
على سبيل المثال؛ عند استخدام ألومنيوم 6061-T6 في مشروع روبوتات يستخدم أغلفة مشغلات محركات دقيقة، فإن التفاوتات المطلوبة الأصلية ±0.01 مم على كل من قطر التجويف ومواقع الأسطح المرجعية تأثرت بالتمدد الحراري غير المتحكم به. استخدمت الشركة المصنعة عملية تخفيف الإجهاد الداخلي بالتليين لمدة ثلاث (3) ساعات عند 165 درجة مئوية متبوعة بتبريد هوائي لمدة ثماني (8) ساعات تقريباً لتقليل انحراف التسطيح من 0.060 مم إلى 0.015 مم قبل البدء في أي نشاط تشغيل باستخدام CNC.
من أجل تحقيق التفاوتات المطلوبة، استخدمنا نهج تصنيع متعدد المراحل؛ الطريقة القياسية هي إجراء عمليات التشغيل التالية:
التخشين - إزالة المواد الزائدة من الأسطح المرجعية الحرجة.
شبه التشطيب - إزالة حوالي 0.050 مم من المواد من الأسطح المرجعية الدقيقة وحوالي 0.030 مم من المواد من أقطار التجويف.
التشطيب - إضافة التشطيبات النهائية تحت ظروف خاضعة للرقابة.
أكملت أغلفة المشغلات الدقيقة المذكورة أعلاه تشطيبها النهائي تحت ظروف درجة حرارة خاضعة للرقابة تبلغ 21 درجة مئوية. استخدم مزود MILTAC درجات متفاوتة من ظروف القطع لتحقيق التناسق المطلوب على جميع أغلفة المشغلات البالغ عددها 240.
عند تحديد تفاوتات مواقع أقطار التجويف لتحقيق المحورية (±0.008 مم أو أفضل)، يجب استخدام رؤوس التوسيع والتجويف الدقيق. الممارسة الشائعة هي أولاً تجويف اللب الخشن باستخدام مطحنة نهاية، ثم التشطيب شبه النهائي باستخدام موسع H7، وإكمال التشطيب النهائي باستخدام رأس تجويف دقيق ذو نقطة توقف ميتة قادر على استيعاب التعديلات وصولاً إلى ميكرونات مفردة.
من الضروري استخدام اختيار الأداة ومعلمات القطع المناسبة عند طحن المكونات المصنعة بدقة من الألومنيوم باستخدام CNC. تشمل عوامل الأدوات التي ستنتج مكونات ميكانيكية نظيفة مقابل ضعف تشطيب السطح بسبب تراكم الحواف:
اختيار الأداة (مطاحن نهاية كربيدية ذات حدين / ثلاثة حدود بحواف قطع حادة لتقليل توليد النتوءات)
طلاءات الأدوات (DLC / TiB₂)
هندسة الأخاديد المصقولة / الناعمة للإخلاء الصحيح للرقائق
عند استخدام ألومنيوم 6061، يوصى باستخدام سرعات قطع تتراوح من 12000 إلى 20000 دورة في الدقيقة، بينما عند استخدام ألومنيوم 7075، يوصى باستخدام سرعات قطع متوسطة إلى عالية تتراوح من 15000 إلى 24000 دورة في الدقيقة، مع دمج سائل التبريد عالي الضغط (HPC) عبر المغزل كطريقة تبريد أساسية. سيؤدي ذلك إلى تقليل توليد الحرارة، وتوفير إخلاء مستمر للرقائق، وإنتاج جودة سطح أفضل على المكونات المصنعة بدقة.
الفرق بين طحن الألومنيوم باستخدام 3 محاور CNC وطحن الألومنيوم باستخدام 5 محاور CNC لا يتعلق فقط بعدد المحاور. إنه يتعلق بحرية التصميم، والتحكم في التفاوت، والكفاءة.
في طحن الألومنيوم باستخدام 3 محاور CNC، تتحرك أداة القطع في ثلاثة اتجاهات خطية (X و Y و Z). تبقى قطعة العمل ثابتة. بالنسبة للأجزاء البسيطة ذات الأسطح المسطحة والميزات فقط على الوجه العلوي، فإن هذا كافٍ تماماً. البرمجة مباشرة، والصيانة أقل، والمعدات أقل تكلفة.
ومع ذلك، بالنسبة للأشكال الهندسية المعقدة - التجاويف العميقة، والتجاويف السفلية، والخطوط العضوية، والأجزاء التي تتطلب تشغيلاً آلياً على جوانب متعددة - تتطلب ماكينات المحاور الثلاثة إعادة وضع قطعة العمل. كل إعادة وضع يقدم خطر أخطاء تراكم التفاوتات.
على النقيض من ذلك، يقدم طحن الألومنيوم باستخدام 5 محاور CNC حركتين دورانيين إضافيتين (المحوران A و B). يمكن للأداة الاقتراب من المادة من أي زاوية تقريباً.
تشمل الفوائد:
الإنتاج في إعداد واحد يلغي أخطاء تراكم التفاوتات
الوصول إلى التجاويف السفلية والتجاويف العميقة بدون تركيبات خاصة
تحسين تشطيبات الأسطح على الأسطح ذات الشكل الهندسي
تقليل وقت الدورة عن طريق إلغاء الإعدادات المتعددة
القدرة على تشغيل مكونات ألومنيوم معقدة باستخدام 5 محاور CNC والتي سيكون من المستحيل تشغيلها على معدات 3 محاور
بالنسبة لأجزاء الألومنيوم الفضائية باستخدام CNC مثل الأقواس الهيكلية وأغلفة التوربينات، فإن قدرة 5 محاور ضرورية. بالنسبة للمكونات الصناعية للألومنيوم المطحون باستخدام CNC حيث يكون تعقيد التصميم معتدلاً، قد تكون 3 محاور لا تزال الخيار الأكثر اقتصاداً. تعتمد المعدات المناسبة على هندسة الجزء وحجم الإنتاج.
تُستخدم أجزاء الألومنيوم المطحونة باستخدام CNC في كل قطاع هندسي تقريباً اليوم. إن الجمع بين الوزن الخفيف والقوة العالية والدقة يجعل الألومنيوم المادة المفضلة للتطبيقات التي تتطلب الأداء والوزن المنخفض معاً.
أجزاء الألومنيوم الفضائية باستخدام CNC. الدقة والموثوقية والوزن الأدنى هي أمور حاسمة عند تصميم المكونات الحيوية للطيران في تطبيقات الفضاء. لذلك، يُستخدم الألومنيوم في الإطار الهيكلي وأسطح التحكم والميزات الداخلية وأغلفة المحركات في الفضاء. من أجل تلبية التفاوتات الصارمة والامتثال التنظيمي المطلوب لصناعة الطيران، يوفر طحن الألومنيوم باستخدام CNC الدقة المطلوبة.
أجزاء الألومنيوم المطحونة باستخدام CNC للسيارات. يجب أن تُصنع سيارات اليوم من مكونات خفيفة الوزن من أجل توفير اقتصاد أفضل في استهلاك الوقود مع تحسين الأداء. وهذا يتطلب تصنيع أجزاء مثل كتل المحرك ورؤوس الأسطوانات ومكونات التعليق ومكونات مجموعة نقل الحركة من الألومنيوم باستخدام عمليات طحن CNC لتحقيق التفاوتات والدقة المطلوبة لأسطح التزاوج الدقيقة وتجاويف المحامل وقنوات السوائل المعقدة.
أجزاء الألومنيوم الطبية باستخدام CNC. خلقت التطورات الكبيرة في التكنولوجيا الطبية أنواعاً جديدة من الأدوات الجراحية وأغلفة التشخيص وأنظمة الزرع. من أجل تلبية تفاوتات الدقة العالية المطلوبة لهذه الأدوات والأنظمة، يجب تشغيل الألومنيوم بدقة وتعقيمه بشكل متكرر دون فقدان خصائصه. إن قابلية التشغيل الممتازة للألومنيوم تجعل المادة مثالية لإنتاج أجزاء دقيقة مع التفاوتات الضيقة اللازمة في البيئات عالية المخاطر.
