قدرات التصنيع الدقيق للبراغي: دليل التصنيع بتفاوتات ضيقة، أحجام عالية ومواد متعددة

مقدمة: أهمية خراطة البراغي في التصنيع الدقيق

تُعد الخراطة باستخدام الماكينات السويسرية (خراطة البراغي) تقنية أساسية لتصنيع الأجزاء الصغيرة المعقدة بكميات كبيرة. هناك العديد من الصناعات التي تحصل على منتجات مثل: براغي العظام الطبية، وتجهيزات الفضاء، وموصلات السيارات. تتيح لك عملية خراطة البراغي إنتاج أجزاء متسقة ودقيقة حيثما كانت طرق التصنيع الأخرى تعطي دقة أقل من المطلوب.

لا تمتلك جميع الشركات المصنعة لمنتجات خراطة البراغي نفس القدرات. لضمان تصنيع عدد أجزاء خراطة البراغي بشكل صحيح، يجب أن يمتلك المصنع السمات الثلاث التالية - تحقيق الدقة، والإنتاج عالي الحجم الفعال من حيث التكلفة لأجزاء خراطة البراغي، والخبرة في اختيار واستخدام المواد (تشمل الأمثلة التيتانيوم، والنحاس الأصفر، والفولاذ المقاوم للصدأ).

يتناول هذا الدليل القدرات الرئيسية التي تميز شركات خراطة البراغي من الدرجة الأولى عن المنافسين، لمساعدة مهندسي التصميم والمشتريات على الاستفادة بشكل أفضل من وقتهم عند الحصول على منتجات خراطة البراغي.

كيف تعمل خراطة البراغي ولماذا يقود النوع السويسري الطريق

تتم معالجة القضبان المعدنية باستخدام خراطة البراغي، والتي تحتوي على مغزل دوار بينما تكون أداة القطع مثبتة في وضع ثابت لإزالة المواد، مما ينتج جزءًا مشغولًا أسطوانيًا (أو في معظم الحالات، متماثل دورانيًا) عن طريق تغذية القضيب عبر الماكينة. على الرغم من أن العديد من التطبيقات مناسبة للمخارط CNC التقليدية، إلا أن هناك مزايا كبيرة يمكن الحصول عليها باستخدام ماكينات من النوع السويسري بدلاً من ذلك.

في المخرطة السويسرية، يتم تغذية القضيب المعدني من خلال جلبة توجيه أو محمل، والذي يثبت الجزء ضد الانحراف عند نقطة القطع. مع عدم وجود انحراف تقريبًا في الجزء، تستطيع الخراطة من النوع السويسري قطع أجزاء طويلة ونحيفة ومعقدة بدقة استثنائية. يمكن للماكينات السويسرية متعددة المحاور أداء وظائف متعددة (الخراطة، التفريز، الحفر، والسن) على نفس الجزء في إعداد واحد، وبالتالي يمكنها القضاء أو تقليل عدد العمليات الثانوية على جزء واحد بشكل كبير وتقليل (إن لم تقضِ تمامًا على) تراكم التفاوتات المرتبط بإجراء العمليات على جزء واحد في أوقات مختلفة بسبب العمليات الثانوية.

تعتبر خراطة البراغي ذات النمط السويسري باستخدام معدات من النوع السويسري هي المعيار الذهبي للعديد من التطبيقات (على سبيل المثال، خراطة البراغي الطبية، خراطة براغي السيارات، إلخ) وتوفر دقة متسقة وقابلة للتكرار لا تستطيع معظم المخارط التقليدية توفيرها.

يرجى زيارة صفحة [خدمات خراطة البراغي السويسرية] لمعرفة المزيد.

خراطة البراغي بتفاوتات ضيقة - الدقة التي تهم

أحد التحديات الرئيسية في التصنيع الدقيق هو خراطة البراغي بتفاوتات ضيقة. العديد من المكونات الحرجة في تطبيقات الفضاء والطب والدفاع لا تسمح بأي انحراف في الحجم.

التفاوتات القابلة للتحقيق

ماكينات خراطة البراغي من النوع السويسري قادرة على الحفاظ على تفاوتات صغيرة تصل إلى +/- 0.0002 بوصة (± 0.005 مم) على تفاوتات الأقطار، مع بعض التطبيقات عالية الجودة التي يتم تشغيلها بتفاوتات أكثر ضيقًا من ذلك. وبالمقارنة، يبلغ قطر شعرة الإنسان حوالي 0.003 بوصة، لذا فإن تفاوتات خراطة البراغي باستخدام التقنيات السويسرية تكون أكثر من عشر مرات أضيق مما هو مقبول في شعرة الإنسان.

يمكن تصنيع التمركز بين القطر الخارجي (OD) والبنية الداخلية (ID) للبرغي بحيث يكون 0.0005 بوصة من إجمالي مؤشر الانحراف الدائري (T.I.R) أو أفضل من خلال التصنيع في إعداد واحد. بالإضافة إلى ذلك، يتم تصميم سنون البراغي عادةً لتلبية معايير الجودة ISO TDS 5g6g أو 6H.

أهمية التفاوتات الضيقة

الدقة مطلوبة لأجزاء الفضاء المصممة للعمل في ظروف قاسية أو أجهزة الزرع الطبية لضمان التداخل السليم للسنون، ونقل عزم الدوران بشكل متسق، وضمان التجميع الصحيح للأجزاء طوال عمر المنتج.

كيف يتم تحقيق التفاوتات الضيقة

• بناء ماكينة عالي الجودة مع جلبات توجيه صلبة

• براغي كروية دقيقة الطحن تزيل رد الفعل العكسي

• محركات سيرفو عالية الدقة مع تغذية راجعة مغلقة الحلقة

• معايرة منتظمة باستخدام مقاييس تداخل ليزرية

• تحريض أثناء العملية يتحقق من الأبعاد في منتصف الدورة

خراطة البراغي الدقيقة - الدقة على أصغر المقاييس

خراطة البراغي الدقيقة كتخصص إضافي في عالم التصنيع الدقيق هي شكل متقدم من التصنيع. عندما يقل قطر الجزء عن 2 مم، وفي معظم الحالات أقل من 0.5 مم، فإن طرق التصنيع التقليدية لم تعد خيارًا متاحًا.

تحديات التصنيع الدقيق

على هذا المقياس الصغير، فإن أي قدر ضئيل من الانحراف أو الحركة سوف يفسد دقة الجزء. لا توفر المخارط التقليدية الصلابة ودعم الأدوات اللازمين لإنتاج مكونات دقيقة متسقة. استخدام ماكينات من النوع السويسري مع جلبات التوجيه يدعم قطعة العمل مباشرة بجوار أداة القطع، مما يعطي الوحدة مزيدًا من الثبات.

تطبيقات خراطة البراغي الدقيقة

• الأجهزة الطبية - براغي العظام المصغرة، مكونات زراعة القوقعة للجراحة، أطراف الأدوات الجراحية.

• الإلكترونيات - براغي دقيقة للتكنولوجيا القابلة للارتداء، وأجهزة السمع، والهواتف المحمولة.

• صناعة الساعات - دبابيس صغيرة، وعمود دوران، وتجهيزات للساعات.

• الفضاء - تجهيزات مصغرة لتوصيل المكونات.

مواصفات الأدوات

بالنسبة <لـ>خراطة البراغي الدقيقة، فإن أدوات الكربيد ذات الحبيبات الدقيقة المتخصصة ذات حواف القطع الحادة للغاية مطلوبة بشكل مطلق. لإنتاج خراطة البراغي الدقيقة، يجب تصنيع الأدوات وإنتاجها بقوى قطع منخفضة للغاية وقوى عالية لإزالة الرقائق باستخدام أنظمة تبريد عالية الضغط لطرد الرقائق بعيدًا عن منطقة القطع. بطرد الرقائق بعيدًا، يمنع إعادة قطعها ويساعد في الحفاظ على تشطيب سطح الجزء.

خراطة البراغي الطبية ستستخدم عادةً مواد متوافقة حيويًا مثل التيتانيوم من الدرجة 5 والفولاذ المقاوم للصدأ 316L، وبالتالي يجب أن يتم تشغيلها بعناية خاصة، حيث أن هناك احتمالية لهذه المواد أن تتصلب بالعمل أو تتعرض لشقوق دقيقة.

خراطة براغي التيتانيوم - التعامل مع أكثر المواد تحديًا

يعتبر الكثيرون خراطة براغي التيتانيوم باعتبارها مهمة صعبة للغاية ضمن عملية التصنيع بأكملها. نظرًا لنسبة القوة إلى الوزن الممتازة؛ ووزنه المنخفض (حوالي 40٪ من وزن الفولاذ) وخصائصه غير المغناطيسية تمامًا؛ وبالتالي مقاومته الممتازة للتآكل، فإن التيتانيوم هو المادة المثالية لتطبيقات البراغي.

ومع ذلك، فإن لديه موصلية حرارية منخفضة وبالتالي يحتفظ بالحرارة في منطقة القطع بدلاً من توزيعها إلى مناطق أخرى. بالإضافة إلى ذلك، يميل التيتانيوم إلى التصلب بالعمل بسرعة وغالبًا ما يتآكل عند ملامسته للأداة أثناء التشغيل ومع المكونات المتزاوجة.

حلول خراطة براغي التيتانيوم

• سرعات قطع مخفضة تولد حرارة أقل عند واجهة الأداة مع قطعة العمل

• هندسات أدوات حادة بزاوية أشعل إيجابية تقطع بدلاً من أن تحتك بالمادة

• أنظمة تبريد عالية الضغط (1000+ PSI) تقذف الرقائق بعيدًا وتبرد منطقة القطع

• طلاءات أدوات متخصصة مثل TiAlN تعمل كحواجز حرارية

• تثبيت عمل صلب مع جلبات توجيه يمنع الانحراف

تطبيقات خراطة براغي التيتانيوم

• مثبتات الفضاء: براغي هيكلية، أجهزة تثبيت المحرك

• الزرعات الطبية: براغي العظام التقويمية، أجهزة تثبيت العمود الفقري

• مكونات السباقات عالية الأداء

• معدات المعالجة البحرية والكيميائية

مثبتات التيتانيوم هي مكونات حاسمة المهمة حيث الفشل ليس خيارًا. لهذا السبب تستثمر شركات خراطة البراغي ذات الخبرة في استراتيجيات ومعدات متخصصة لخراطة براغي التيتانيوم.

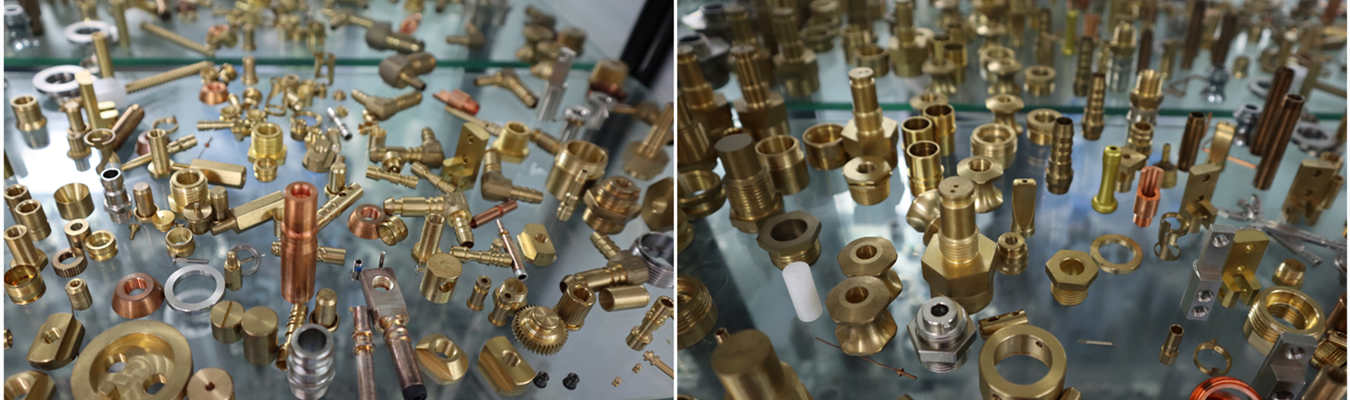

خراطة البراغي النحاسية - الكفاءة والموثوقية

بالنسبة للعديد من التطبيقات، تقدم خراطة البراغي النحاسية مزيجًا مثاليًا من الأداء والفعالية من حيث التكلفة. النحاس الأصفر، وخاصة سبيكة القطع الحر C36000، لديه مؤشر قابلية تصنيع يبلغ 150 (على أساس أن الفولاذ سهل التصنيع = 100)، مما يعني أنه يقطع بشكل أسرع ويبلي الأدوات بشكل أقل من أي معدن آخر تقريبًا.

مزايا خراطة البراغي النحاسية

• موصلية ممتازة تجعل النحاس مثاليًا للمكونات الكهربائية والإلكترونية

• مقاومة طبيعية للتآكل تناسب تطبيقات السباكة والبحرية والخارجية

• خصائص احتكاك منخفضة تقلل التآكل في التجميعات المتحركة

• تشطيبات سطحية ممتازة تحقق قيم خشونة Ra منخفضة تصل إلى 0.4μm

تطبيقات شائعة لخراطة البراغي النحاسية

• موصلات وأطراف كهربائية

• تجهيزات السباكة ومكونات الصمامات

• أجهزة وتثبيتات زخرفية

• تجهيزات صناعية للأنظمة الهوائية والهيدروليكية

خراطة البراغي النحاسية ذات الحجم الكبير

لعمليات الإنتاج التي تتجاوز آلاف الأجزاء، فإن خراطة البراغي ذات الحجم الكبير للنحاس فعالة من حيث التكلفة بشكل استثنائي. إن الجمع بين قابلية التصنيع العالية، وتكلفة المواد الخام المعتدلة، وأوقات الدورة السريعة يجعل النحاس خيارًا مفضلاً لأجزاء خراطة البراغي عبر قطاعات السيارات والإلكترونيات والصناعة.

تستفيد مشاريع البراغي والصواميل المخصصة للعملاء في النحاس من كل من الدقة والقدرة على التحمل، مع الحفاظ على التفاوتات بشكل متسق عبر الدفعات الكبيرة.

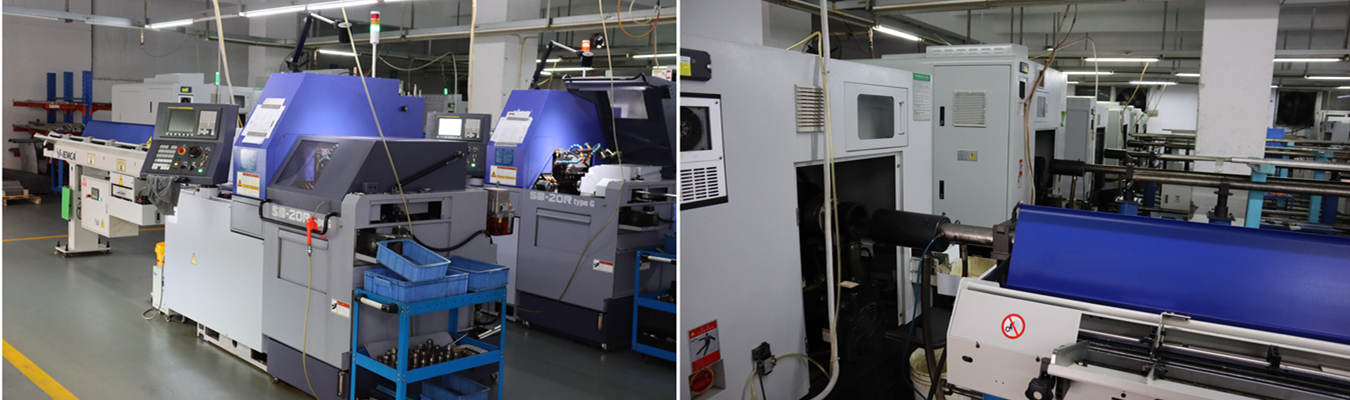

خراطة البراغي ذات الحجم الكبير - التوسع دون التضحية بالجودة

القدرة على التوسع من النماذج الأولية إلى خراطة البراغي ذات الحجم الكبير هي قدرة حاسمة لأي مصنع لأجزاء خراطة البراغي.

ما تقدمه خراطة البراغي ذات الحجم الكبير

بمجرد إثبات البرنامج وتحسينه على المعدات السويسرية، يمكن لنفس الماكينة العمل دون مراقبة لساعات أو حتى أيام، منتجة أجزاء متطابقة بدون أي تباين. توفر مغذيات القضبان الآلية المواد بشكل مستمر.
