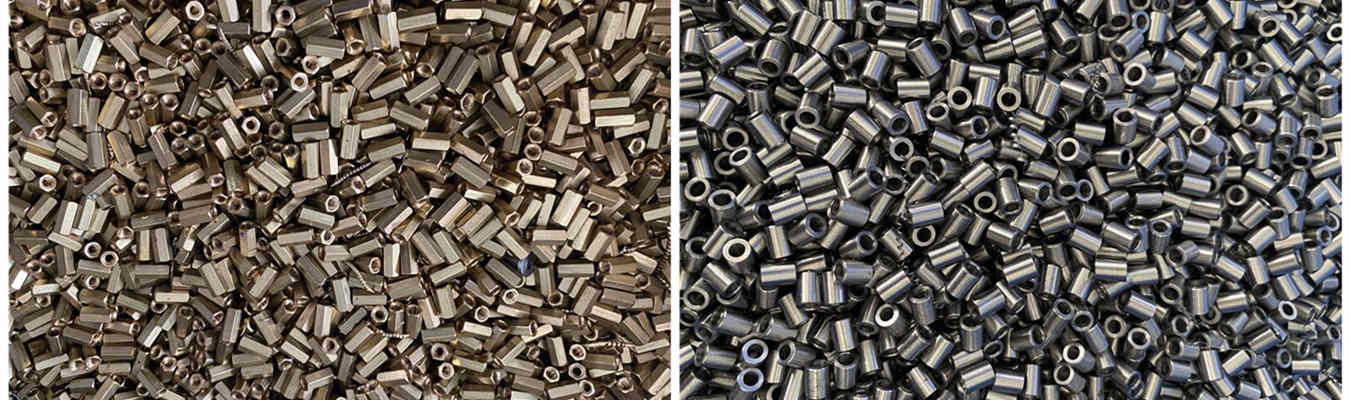

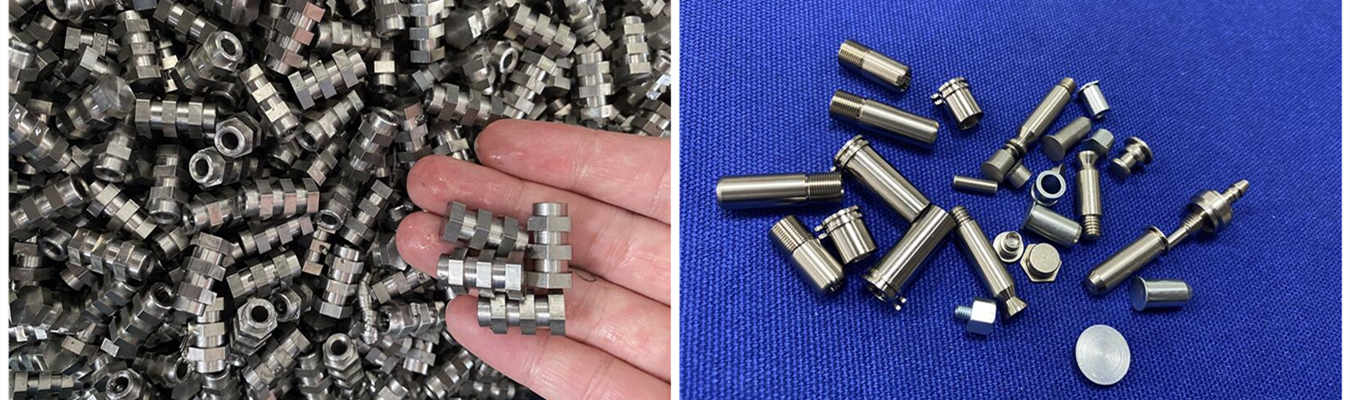

هل تساءلت يومًا كيف يتمكن المصنعون من إنتاج كميات هائلة من المكونات المعدنية الصغيرة مثل المسامير والدبابيس والموصلات والبطانات؟ على الأرجح، الإجابة هي من خلال عملية تسمى الخراطة اللولبية. لقد كانت الخراطة اللولبية عنصرًا أساسيًا في التصنيع؛ حيث يتم الاعتماد عليها في الإنتاج الصناعي لأكثر من قرن. ومع ذلك، لا يعرف العديد من المهندسين ومتخصصي المشتريات الإمكانيات الكاملة التي تقدمها الخراطة اللولبية.
إذن، ما هي الخراطة اللولبية؟ ببساطة، هي عملية تصنيع دورانية عالية السرعة تُستخدم بشكل أساسي لتصنيع المكونات الأسطوانية الصغيرة أو المتناظرة دورانيًا - عادةً من أشرطة المواد الخام الصلبة. بالإضافة إلى ذلك، تفي المنتجات المُشغّلة لولبيًا بتفاوتات استثنائية فيما يتعلق بالتصميم المحدد.
لقد تطورت الحالة الحالية للخراطة اللولبية إلى ما هو أبعد مما يوحي به اسمها. في الوقت الحاضر، تهيمن المخارط السويسرية ذات التحكم الرقمي بالحاسوب (CNC) وآلات الخراطة اللولبية الأوتوماتيكية متعددة المغازل على سوق الخراطة اللولبية، وتوفر إنتاج آلاف القطع في الساعة مع استخدام القليل جدًا من التدخل البشري لتصنيع جميع أنواع المكونات المصنعة بدقة والتي ستُستخدم في نهاية المطاف في الأجهزة الطبية وصناعة الطيران ومعظم تطبيقات تجميع السيارات، وغيرها.
سيزودك هذا الدليل بتفاصيل حول عملية الخراطة اللولبية بأكملها، وسيقارن الخراطة اللولبية بالخراطة التقليدية باستخدام الحاسب الآلي (CNC)، وسيكون قادرًا على تزويدك بالتفاوتات النموذجية والتكاليف المرتبطة بمنتجات الخراطة اللولبية، بالإضافة إلى كيفية تحديد المصنعين المناسبين للعمل معهم في مشروعك القادم للخراطة اللولبية.
لفهم كيفية عمل الخراطة اللولبية، يساعد تصور العملية. على عكس المخرطة القياسية حيث يتم تثبيت قطعة العمل في ظرف ثابت وتتحرك أدوات القطع على طولها، فإن آلة الخراطة اللولبية مصممة للسرعة والأتمتة.
تبدأ عملية الخراطة اللولبية بمواد خام على شكل شريط طويل، عادة ما تكون دائرية أو سداسية أو مربعة، يتم تغذيتها في الماكينة عن طريق مجلة أشرطة.
فيما يلي الخطوات التي تحدث أثناء هذا النوع من التصنيع:
يتم تغذية الشريط عبر مغزل الماكينة بمساعدة الكوليتات. الكوليتات هي أجهزة أسطوانية خاصة مشقوقة للسماح بقبض مادة الشريط بقطر معين.
أثناء دوران الشريط الخام في المغزل، تقترب أنواع مختلفة من آلات القطع من الاتجاه الشعاعي (المتعامد) والمحوري (الموازي) لقطع المواد الخام إلى أجزاء نهائية، وتشمل الوظائف النموذجية لآلات القطع: خراطة القطر الخارجي، حفر الثقوب، التوسيع، عمل السنون، الخراطة المحززة، وعمل الأخاديد على المحيط الخارجي للشريط.
بعد الانتهاء من جميع ميزات المنظر الأمامي من الشريط الخام، تقوم أداة القطع بفصل القطعة النهائية عن باقي الشريط الخام عن طريق قطع الشريط الخام.
تبدأ الدورة التالية مع تحرير الكوليت تلقائيًا، وتقدم الشريط الخام، واستمرار الدورة السابقة.
الآلات الحديثة ذات التحكم الرقمي بالحاسوب (CNC) قادرة على العمل لفترات غير محددة في حالة غير مراقبة؛ لإنتاج مئات أو آلاف الأجزاء المشغلة آليًا المتطابقة.
وبالتالي، فإن الخراطة اللولبية هي إحدى طرق إنتاج القطع الدقيقة المتكررة ذات الحجم الصغير إلى المتوسط مع الحد الأدنى من التدخل اليدوي.
ليست كل آلات الخراطة اللولبية متماثلة. في الواقع، يغطي مصطلح "الخراطة اللولبية" عدة أنواع مميزة من الآلات، لكل منها نقاط قوة مختلفة. يعتمد اختيار النوع المناسب لمشروعك على حجم الإنتاج والتعقيد ومتطلبات التفاوتات.
| نوع الماكينة | الخصائص الرئيسية | الأفضل لـ | سرعة الدورة النموذجية |
| مخرطة CNC (مركز خراطة قياسي) | مغزل واحد، تغييرات يدوية أو أوتوماتيكية للأدوات، مرنة ولكن أبطأ | حجم إنتاج منخفض إلى متوسط، نماذج أولية، أقطار أكبر | متوسطة |
| مخرطة سويسرية CNC | جلبة توجيه تدعم الشريط بالقرب من أداة القطع؛ تزيل الانحراف؛ أدوات حية للطحن/الحفر | الأجزاء الطويلة النحيلة، التفاوتات الضيقة (±0.0002 بوصة)، الأشكال الهندسية المعقدة التي تتم في إعداد واحد | سريعة |
| آلة خراطة لولبية أوتوماتيكية متعددة المغازل | 5 أو 6 أو 8 مغازل مستقلة مرتبة في أسطوانة؛ يتم فهرسة قطعة العمل بين الأدوات | حجم إنتاج مرتفع جدًا، أجزاء أسطوانية بسيطة إلى متوسطة، أقل تكلفة لكل وحدة | سريعة جدًا (أكثر من 200 قطعة/دقيقة) |
الطريقة التي يتم بها التعامل مع قطع العمل والأدوات للعمليات المعنية هي التي تميز الخراطة باستخدام الحاسب الآلي عن الخراطة اللولبية. في الخراطة باستخدام الحاسب الآلي، يتم تثبيت قطعة العمل في ظرف دوار وتتطلب تغييرات مختلفة للأدوات حسب العملية التي يتم إجراؤها. على العكس من ذلك، فإن ترتيب الأجهزة للخراطة اللولبية يحتوي على غراب رأس منزلق يغذي قطعة العمل من خلال جلبة توجيه ويسمح بإجراء العديد من عمليات القطع في وقت واحد دون توقف.
في المقابل، فإن الخراطة باستخدام الحاسب الآلي هي الأنسب لتصنيع الطلبات منخفضة الحجم للعملاء، وإنتاج الأقطار الكبيرة، وتصنيع الأجزاء غير الأسطوانية شديدة التعقيد. بالإضافة إلى ذلك، تتمتع الخراطة اللولبية بمستوى إنتاجية أعلى بكثير للإنتاج عالي الحجم للأجزاء الأسطوانية ذات القطر الصغير، وتظهر تكاليف إنتاج أقل لكل وحدة للأحجام التي تتجاوز آلاف الوحدات.
الآلات السويسرية تجمع بين مزايا الأدوات الحية مع دقة جلبة التوجيه ومغزل فرعي لتوفير عملية وظيفية كاملة للخراطة والطحن والحفر وعمل السنون. غالبًا ما تُستخدم في تصنيع الأجزاء الصغيرة المعقدة مثل مسامير العظام الطبية، وتركيبات الطيران، ومجموعة من المكونات الصغيرة الأخرى.
كثيرًا ما يستفسر المهندسون عن التفاوتات الممكن تحقيقها للخراطة اللولبية بناءً على أنواع الآلات المستخدمة بالإضافة إلى المواد التي يتم تشغيلها وهندسة الجزء.
تشتهر آلات الخراطة اللولبية السويسرية بدقتها العالية لأن جلبة التوجيه تقع على بعد بضعة مليمترات من النقطة التي تلامس فيها الأداة الشريط الخام، مما يؤدي إلى إزالة انحراف الجزء المشغول، مما يجعل من الممكن الحفاظ على التفاوتات لتصل إلى ±0.0002 بوصة (±0.005 مم) أو في بعض الحالات أقل. كمرجع، يبلغ عرض شعرة الإنسان حوالي 0.003 بوصة؛ وبالتالي، يمكن للخراطة السويسرية إنتاج أجزاء تحافظ بانتظام على تفاوتات أدق 15 مرة من عرض الشعرة.
عادةً، تحقق مراكز الخراطة القياسية باستخدام الحاسب الآلي تفاوتات تبلغ حوالي ±0.005 بوصة (±0.127 مم) عند إنتاج الأجزاء في ظروف الإنتاج، بينما تصل آلات الخراطة اللولبية الأوتوماتيكية متعددة المغازل عمومًا إلى تفاوتات حوالي ±0.001 بوصة (±0.025 مم) أو تفاوتات ±0.0005 بوصة للأجزاء الدقيقة اعتمادًا على إعداد وحالة الماكينة المستخدمة.
استكشف المزيد من التفاصيل حول خدمات الخراطة اللولبية السويسرية لدينا.
| نوع الميزة | التفاوت النموذجي الممكن تحقيقه |
| الأقطار (CNC سويسري) | ±0.005–0.013 مم |
| الأقطار (خراطة CNC) | ±0.025–0.127 مم |
| أحجام السنون (الخيوط) | ISO 5g6g أو 6H وفقًا لمعيار ISO 965 |
| تفاوتات الطول | ±0.010 بوصة – 0.030 بوصة لمعظم التطبيقات |
| المركزية (Concentricity) | 0.0005 بوصة – 0.001 بوصة TIR |
بالنسبة للتطبيقات بالغة الأهمية مثل أدوات التثبيت في الفضاء الجوي أو الغرسات العظمية، فإن العمل مع مزود خدمة تصنيع دقيق باستخدام الحاسب الآلي (CNC) ذو خبرة يضمن الوفاء بالتفاوتات المطلوبة باستمرار وتوثيقها بتقارير فحص كاملة.
يساعدك فهم محركات تكلفة الخراطة اللولبية على تصميم أجزاء وظيفية واقتصادية في الإنتاج في نفس الوقت. تؤثر عدة عوامل على السعر النهائي لكل جزء.
| عامل التكلفة | التأثير على تكلفة الخراطة اللولبية | نصائح لتوفير التكاليف |
| المادة | الألومنيوم والنحاس يتم تشغيلهما بسرعة، مما يسبب تآكلًا منخفضًا للأدوات. الفولاذ المقاوم للصدأ والتيتانيوم يتطلبان سرعات أبطأ وتغييرات متكررة للأدوات. | اختر الألومنيوم أو النحاس إذا كان الأداء يسمح بذلك |
| كمية الحجم |
