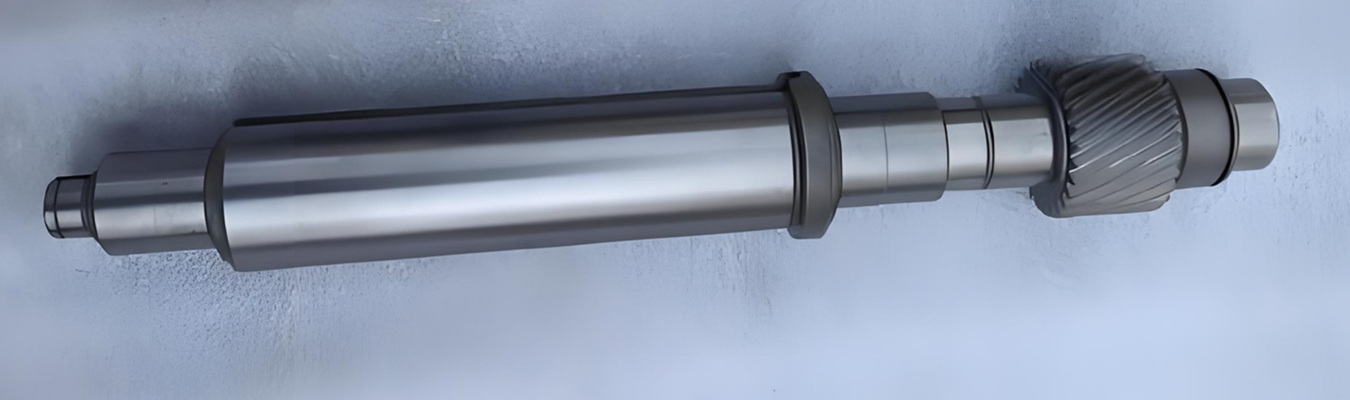

أعمدة الخوابير (Spline shafts) موجودة في كل مكان في الآلات الحديثة. فهي تنقل عزم الدوران من المحركات إلى ناقل الحركة، وتحول الحركة الدورانية في المشغلات، وتحافظ على محاذاة الأنظمة الحيوية في كل شيء بدءًا من السيارات وصولاً إلى الروبوتات الصناعية. عندما يتعطل عمود الخوابير، يتوقف نقل عزم الدوران وتتوقف الآلات عن العمل.
ولهذا السبب، تُعد الدقة أمرًا بالغ الأهمية. سواء كنت تقوم بالتوريد لخط إنتاج جديد أو تستبدل مكونًا متآكلًا، فإن فهم كيفية تصنيع أعمدة الخوابير - وما يميز الموردين الجيدين عن غير الموثوقين - يوفر عليك الوقت والمال والمتاعب.
يغطي هذا الدليل طرق التصنيع الرئيسية لأعمدة الخوابير، وكيفية فحصها، وما الذي تبحث عنه عند الحاجة لشراء أعمدة خوابير CNC من مصنعين موثوقين لأعمدة الخوابير.
يمكن تصنيع أعمدة الخوابير باستخدام عدة عمليات تصنيع مختلفة. لكل طريقة نقاط قوتها وقيودها وهياكل التكلفة الخاصة بها. إليك كيفية مقارنتها.
تستخدم عملية التفريز بسكينة القطع أداة قطع دوارة تسمى "الفرزة" (Hob) لقطع أسنان الخوابير في قطعة العمل. تدور الفرزة وقطعة العمل معًا بحركة متزامنة، مما يؤدي إلى نحت شكل الخابور تدريجيًا.
الأفضل لـ: الخوابير الخارجية، والإنتاج بكميات كبيرة، والتطبيقات حيث يمكن توزيع تكاليف الأدوات على العديد من القطع.
القيود: يتطلب فرازات مخصصة باهظة الثمن لكل مواصفات خابور. أقل مرونة فيما يتعلق بتغييرات التصميم أو العمل بكميات منخفضة.
تستخدم عملية السحج أداة مسننة تسمى "السحّاجة" (Broach) يتم دفعها أو سحبها عبر قطعة العمل لقطع أسنان الخوابير في مسار واحد. بالنسبة للخوابير الخارجية، يُستخدم السحج الرأسي بشكل شائع.
الأفضل لـ: الخوابير الداخلية، ومجارب المفاتيح (Keyways)، والإنتاج بكميات كبيرة جدًا حيث تكون الدقة هي الأهم.
القيود: السحّاجات باهظة الثمن ومخصصة لتطبيق معين. تتطلب تغييرات التصميم أدوات جديدة.
يتضمن تفريز أعمدة الخوابير باستخدام الحاسب الآلي استخدام ماكينات تفريز متعددة المحاور لقطع أسنان الخوابير من مادة صلبة. يمكن لماكينات التفريز الحديثة ذات 5 محاور إنتاج أشكال خوابير معقدة بدقة عالية.
الأفضل لـ: النماذج الأولية، والدفعات الصغيرة إلى المتوسطة، والأشكال المخصصة، والتطبيقات التي تتطلب تفاوتات ضيقة.
القيود: وقت دورة أبطأ لكل قطعة مقارنة بالتفريز بسكينة القطع للكميات الكبيرة جدًا.
تُستخدم أعمدة الخوابير المُخرطة باستخدام الحاسب الآلي عادةً للأعمدة ذات الأقطار الصغيرة حيث يتم قطع الخوابير باستخدام أدوات حية على مخرطة CNC أو ماكينة من النوع السويسري. هذا فعال بشكل خاص للأعمدة الطويلة والنحيفة.
الأفضل لـ: أعمدة الخوابير صغيرة القطر، والأجزاء المعقدة التي تتطلب كلاً من الخراطة وقطع الخوابير في إعداد واحد.
القيود: محدود بأقطار وأطوال خوابير معينة.
تمثل أعمدة الخوابير المجلّخة نهائيًا أعلى مستوى من الدقة. بعد القطع الأولي، يتم تجليخ أسنان الخوابير إلى الأبعاد النهائية باستخدام عجلات تجليخ متخصصة.
الأفضل لـ: تطبيقات الطيران والفضاء والطبية والسيارات عالية الأداء حيث تكون التفاوتات أقل من 0.005 مم مطلوبة.
القيود: أغلى طريقة؛ أطول فترات تسليم.
| الطريقة | الأفضل لـ | التفاوت النموذجي | تكلفة الأدوات | ملاءمة الكمية |
| التفريز بسكينة القطع | الخوابير الخارجية، الكميات الكبيرة | ±0.02–0.05 مم | عالية (فرزة مخصصة) | كميات كبيرة |
| السحج | الخوابير الداخلية | ±0.01–0.03 مم | عالية جدًا | كميات كبيرة جدًا |
| تفريز CNC | الأشكال المخصصة، النماذج الأولية، الكميات المنخفضة-المتوسطة | ±0.005–0.01 مم | منخفضة (أدوات قياسية) | منخفضة إلى متوسطة |
| خراطة CNC | الأقطار الصغيرة، الأعمدة الطويلة | ±0.005–0.01 مم | منخفضة | منخفضة إلى متوسطة |
| التجليخ النهائي | الدقة فائقة الارتفاع | ±0.001–0.003 مم | عالية | منخفضة إلى متوسطة |
اكتشف المزيد عن خدمات التصنيع باستخدام الحاسب الآلي فائقة الدقة.
إذا كنت ترغب في إنشاء شيء في العالم المادي، فمن الأفضل استخدام عمليات متنوعة لإنشاء هذا الكائن. على سبيل المثال، سيتم أولاً خراطة عمود مجوف إلى القطر المطلوب على ماكينة خراطة CNC، ثم يتم تشغيل الخوابير عليه باستخدام فرزة، وأخيرًا يتم تجليخ الأسطح الحرجة نهائيًا. سيستفيد المنتج النهائي من سرعة التشغيل باستخدام الفرزة والدقة العالية للتجليخ.
إذا كنت تبحث عن موردين محتملين لأعمدة الخوابير CNC، فاسأل عن متطلبات التفاوت الخاصة بهم وما إذا كان بإمكانهم إجراء عمليات تصنيع متعددة في منشأة واحدة. ينتج المصنعون الذين لديهم مكان مشترك للخراطة/التفريز/التجليخ أجزاء أكثر اتساقًا من المصنعين الآخرين.
التصنيع الدقيق لا قيمة له بدون التحقق الدقيق. يستخدم مصنعو أعمدة الخوابير الموثوقون طرق فحص متعددة لضمان أن كل جزء يفي بالمواصفات.
تعتبر مقاييس الخوابير المعتمدة أسرع طريقة للتحقق مما إذا كان عمود الخوابير يفي بالمتطلبات البعدية الأساسية. هذه المقاييس إما أن تناسب أو لا تناسب.
حالة الاستخدام: الإنتاج بكميات كبيرة حيث تكون هناك حاجة إلى التحقق السريع من النجاح/الفشل. يمكن قبول العديد من أعمدة الخوابير بمقاييس خوابير معتمدة من نوع مقبول/مرفوض.
القيد: لا يوفر قيماً فعلية للقياس؛ يؤكد فقط كونه ضمن المواصفات أو خارجها.
يستخدم فحص CMM مسبارًا لقياس أسنان الخوابير، وقطر الجذر، وقطر الميل، وغيرها من الميزات الحرجة بدقة عالية. تحقق أجهزة CMM الحديثة دقة ±0.002 مم أو أفضل.
أفضل الممارسات: يوصي خبراء الصناعة بإجراء فحص CMM على القطع الأولى والأخيرة من كل دفعة إنتاج، بالإضافة إلى فحوصات دورية أثناء العملية حسب حجم الدفعة.
حالة الاستخدام: فحص القطعة الأولى، والتحقق من الإنتاج، وأي تطبيق يتطلب توثيق قيم القياس الفعلية.
تقوم المقارنات البصرية بعرض صورة مكبرة لشكل الخابور على شاشة، مما يسمح بالمقارنة البصرية مع قالب أو تراكب. هذه الأجهزة ممتازة لفحص شكل السن والزوايا ونصف القطر.
حالة الاستخدام: التحقق السريع من هندسة الخابور، خاصة للخوابير الخارجية حيث تكون رؤية الشكل واضحة.
تتطلب أسنان الخوابير التي ستنزلق أو تدور ضد المكونات المزاوجة تشطيبات سطحية محددة. تتحقق أجهزة قياس الخشونة من أن قيم Ra تفي بالمواصفات الهندسية.
المتطلب النموذجي: بالنسبة لأعمدة الخوابير الدقيقة، فإن تشطيبات السطح Ra 0.4 ميكرومتر أو أفضل هي شائعة على أسطح التلامس الحرجة.
تستخدم أنظمة القياس غير التلامسية أشعة الليزر أو الكاميرات لالتقاط هندسة الخابور دون لمس القطعة. هذه الأنظمة مفيدة بشكل خاص للمواد اللينة أو الميزات الحساسة التي يمكن أن تتشوه بواسطة مجسات التلامس.
حالة الاستخدام: الإنتاج بكميات كبيرة حيث تكون السرعة مهمة، أو للأجزاء التي لا تتحمل القياس بالتلامس.
| الطريقة | ما تقيسه | السرعة | الدقة | الأفضل لـ |
| مقياس مقبول/مرفوض | نجاح/فشل فقط | سريع جدًا | مقبول/مرفوض فقط | الإنتاج بكميات كبيرة |
| CMM | الهندسة ثلاثية الأبعاد الكاملة | معتدل | ±0.002 مم | القطعة الأولى، التوثيق |
|
