تُعد أعمدة الخيوط (Spline Shafts) مكونات أساسية في الآلات الحديثة، حيث توفر وسيلة لنقل عزم الدوران ميكانيكيًا من المحرك إلى ناقل الحركة، وربط أنظمة PTO في الآلات الزراعية، وتشغيل صناديق التروس للآلات الصناعية. ما لم يكن عمود الخيوط معطلاً، فهو مكون "خلفي" إلى حد كبير ونادرًا ما يتم التفكير فيه. ولكن عندما يفشل في الأداء بشكل صحيح، فإن نظام الآلة بأكمله سيتوقف.
تُعد أعمدة الخيوط المُشكَّلة باستخدام الحاسب الآلي (CNC spline shafts) من أكثر المكونات تطلبًا للتصنيع بدقة. غالبًا ما يكون تشغيل الأجزاء مثل أعمدة الخيوط بتفاوتات ضيقة أمرًا صعبًا للغاية، لأن أسنان الخيوط يجب أن تكون متباعدة بدقة، ويجب أن تكون الأقطار متحدة المركز، وستميل المكونات إلى الالتواء أو الانحناء أو التشوه بعد المعالجة الحرارية، وهو أمر ضروري لتوفير القوة المطلوبة.
في هذا الدليل، نشرح كيفية إنتاج والتحقق من تفاوتات ضيقة لأعمدة الخيوط باستخدام الحاسب الآلي (CNC splines). يغطي هذا الدليل الأسباب الأكثر شيوعًا للتشوه أثناء المعالجة الحرارية، بالإضافة إلى الطرق العملية للتحكم بها، وما يجب أن تبحث عنه عند الحصول على أعمدة خيوط CNC مخصصة من أحد الموردين.
عمود الخيوط هو نوع من الأجزاء الميكانيكية المصنوعة بعدد من الخيوط/الحواف البارزة الممتدة على طوله. تشتبك سلسلة من الشفرات المتطابقة في الجزء المطابق (عادةً ما يكون ترسًا أو قارنة أو جهازًا مشابهًا آخر) مع هذه الخيوط/الحواف البارزة وتتشابك معًا. على عكس الأنواع الأخرى من الأعمدة (مثل تلك ذات المفاتيح)، والتي تعتمد على نقطة اتصال واحدة، تساعد أعمدة الخيوط في توزيع الحمل بين أسنان متعددة. من خلال السماح بمساحات تلامس أكثر، تتمتع أعمدة الخيوط بقدرة تحميل أعلى وتوفر محاذاة أفضل ويمكن أن تسمح بالحركة المحورية مع نقل عزم الدوران.
توجد أنماط قياسية مختلفة لأعمدة الخيوط اليوم؛ ومع ذلك، فإن أكثر الأنواع استخدامًا اليوم هي الخيوط الملتوية (involute splines) (التي تحكمها معايير مختلفة مثل ANSI B92.1 وDIN 5480). كما أن الخيوط ذات الجوانب المستقيمة (DIN ISO 14) شائعة إلى حد معقول؛ لكنها تميل إلى أن تكون أبسط وتُستخدم في الغالب في الآلات الزراعية وتطبيقات المحركات الصناعية العامة. توجد أيضًا تطبيقات متخصصة للخيوط، مثل الخيوط الحلزونية المستخدمة في سوق ما بعد البيع للسيارات أو الخيوط المتوجة المستخدمة في التطبيقات التي يُراد فيها تعشيق سلس أو لتحمل عدم المحاذاة.
بالنسبة للتطبيقات الحرجة - أعمدة الخيوط للسيارات المُشكَّلة باستخدام الحاسب الآلي لناقلات الحركة، وأعمدة خيوط PTO المُشكَّلة للمعدات الزراعية، وأعمدة خيوط صناديق التروس للمحركات الصناعية - فإن الدقة أمر لا يمكن التغاضي عنه.
يتطلب تحقيق دقة عالية لأعمدة الخيوط الدقيقة باستخدام الحاسب الآلي الانتباه في كل خطوة من خطوات العملية.
تتحكم المواصفات الدولية في تصنيع معظم أعمدة الخيوط. إنها تتوافق بشكل أساسي مع: DIN 5480 للخيوط الملتوية، وANSI B92.1 وISO 14 للخيوط المستقيمة. يحدد كل من هذه المعايير التفاوتات المسموح بها لخطوة السن (tooth pitch)، والملف الجانبي (profile)، ومركزية التماثل (concentricity). ستذكر الشركة المصنعة لأعمدة الخيوط الدقيقة ذات السمعة الجيدة صراحةً المعيار الذي تنتج وفقًا له وستقدم نتائج الفحص التي تظهر الامتثال لتلك المعايير.
توصي الصناعة بتصنيف التفاوتات المسموح بها IT6 إلى IT8 كفئات تفاوت عامة. ستكون هناك حاجة إلى فئات تفاوت أكثر صرامة للظروف الأكثر قسوة، مثل أعمدة الخيوط في ناقلات الحركة التي تحتاج إلى العمل بدون ضوضاء بسرعات عالية.
بالنسبة لأي عمود خيوط عالي الدقة، هناك ثلاثة معاملات تفاوت هي الأكثر أهمية:
تباعد الأسنان: المسافة بين أسنان الخيوط المتجاورة. يؤدي التباعد غير المتناسق إلى حدوث رد فعل عكسي (backlash) وضوضاء تحت الحمل.
مركزية التماثل: العلاقة بين محور الخيوط وأقطار التثبيت. يؤدي ضعف مركزية التماثل إلى الاهتزاز والتآكل غير المتساوي.
تشطيب السطح: الأسطح الملساء للخيوط تقلل الاحتكاك وتطيل عمر المكون. استهدف Ra 0.4μm أو أفضل لتطبيقات الخيوط المنزلقة.

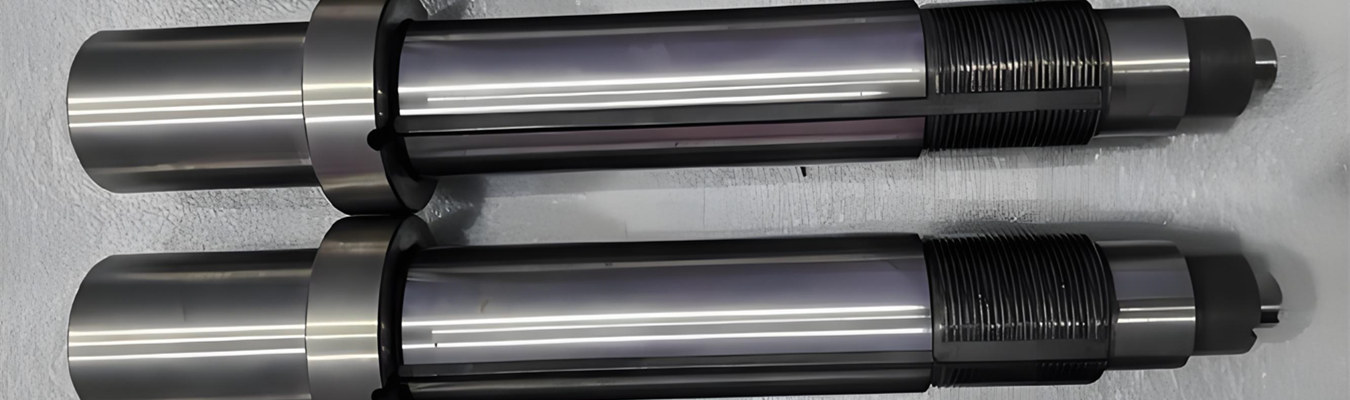

في Falcon CNC، نقدم تصنيع أعمدة خيوط CNC مخصصة باستخدام مخارط من النوع السويسري ومراكز خراطة-تفريز متعددة المحاور. الفائدة الرئيسية للتشغيل باستخدام الحاسب الآلي من منظور سويسري هي وجود جلبة توجيه (guide bushing) تدعم قطعة العمل مباشرة عند حافة القطع أثناء تشكيل الخيوط، وبالتالي القضاء على الانحراف عند صنع الخيوط. يصبح هذا مهمًا بشكل خاص عندما تكون قطعة العمل طويلة وذات أقطار متدرجة متعددة.
بالنسبة لخيوط CNC عالية التفاوت، ننهي عادةً قطع الخيوط في نفس الإعداد مثل جميع الميزات الأخرى (الأكتاف، القطع السفلية، مجاري المفاتيح، وأشكال اللولبة). يقلل الإنتاج في إعداد واحد من احتمالية أخطاء إعادة التموضع حيث أن كل ميزة إضافية قد مرت عبر نفس مرجع الإسناد.
تستجيب المواد المختلفة بشكل مختلف لقوى القطع والحرارة. تشمل المواد الشائعة لأعمدة الخيوط:

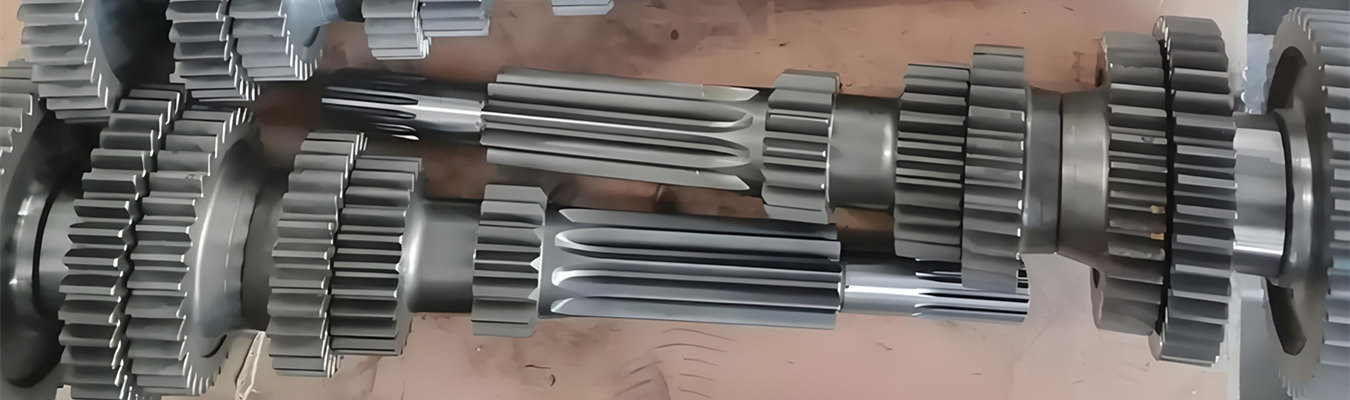

أعمدة الخيوط الفولاذية باستخدام الحاسب الآلي: الأكثر شيوعًا للتطبيقات الصناعية والسيارات ذات الأحمال العالية. تتطلب تخطيطًا دقيقًا للمعالجة الحرارية.
أعمدة الخيوط المصنوعة من الفولاذ المقاوم للصدأ: تُستخدم في البيئات المسببة للتآكل مثل المعدات البحرية وآلات تجهيز الأغذية.
الخيوط المصنوعة من الألومنيوم باستخدام الحاسب الآلي: خيارات خفيفة الوزن للروبوتات وتطبيقات عزم الدوران المنخفض. أسهل في التشغيل ولكن قوتها أقل.
خيوط التيتانيوم باستخدام الحاسب الآلي: تطبيقات الفضاء الجوي والتطبيقات عالية الأداء حيث يكون الوزن والقوة مهمين. صعبة التشغيل بسبب التصلب أثناء العمل.
تشغيل أعمدة الخيوط من النحاس الأصفر: تطبيقات الأحمال المنخفضة مثل أجهزة القياس أو آليات التشغيل الخفيفة.
تتطلب كل مادة أدواتها الخاصة، ومعلمات السرعة والتغذية الخاصة بها. تعد الخبرة مع مجموعة واسعة من المواد أحد أهم العوامل عند تقييم المورد.
يجب أن تخضع أعمدة الخيوط التي تحتاج إلى مقاومة عزم الدوران والتآكل العاليين للمعالجة الحرارية. تعمل المعالجة الحرارية لأعمدة الخيوط على تصلب المادة، وتحسين مقاومة الإجهاد، وزيادة عمر أعمدة الخيوط. ومع ذلك، يمكن أن تخلق المعالجة الحرارية مشاكل في شكل تشوه.
عندما يتم تسخين عمود الخيوط ثم تبريده بسرعة، فإن معدل التبريد لكل جزء من العمود ليس متساويًا. بسبب هذا، فإن الضغوط الداخلية الناتجة أثناء عملية التبريد ستلوي العمود، وتثني محور الخيوط، أو تغير نمط السن على الخيوط.
يمكن أن يسبب التبريد التقليدي بالزيت مشاكل، حيث يؤدي إلى مستويات غير متناسقة من التبريد وتغييرات غير متوقعة في الشكل. في حالة عمود الخيوط، يمكن أن يؤدي ذلك إلى تشوه يتجاوز حدود التفاوت المسموح بها لعمود الخيوط. لذلك، إذا كانت الخيوط مشوهة، فإن عمود الخيوط والمحور لن يتزاوجا بشكل صحيح. بالإضافة إلى ذلك، ستختلف كمية التشوه التي يتعرض لها كل عمود خيوط في دفعة إنتاج معينة، مما يجعل أي تشغيل أخضر (تشغيل قبل المعالجة الحرارية) غير موثوق، لأنه لا يمكن التنبؤ بكمية التشوه التي سيتعرض لها كل عمود خيوط.
بالنسبة للخيوط الداخلية، يمكن أن يكون للتشوه الناتج عن المعالجة الحرارية بعد تشغيل الخيوط الداخلية تأثير أكبر. لن تتلاءم الخيوط الداخلية عند استخدام مقياس سدادي، مما يؤدي إلى التخلص من الخيوط الداخلية.
بمجرد أن يتم معالجة عمود الخيوط حرارياً، يصبح أكثر صلابة بشكل ملحوظ - غالبًا 45-60 HRC أو أعلى. تشغيل المواد المصلدة بطيء ومكلف ويتطلب معدات وأدوات متخصصة.
ومع ذلك، في كثير من الحالات، لا يمكن تجنب التشطيب بعد المعالجة الحرارية. إذا تشوهت أسنان الخيوط نفسها بما يتجاوز التفاوت المسموح به، فيجب عليك تصحيحها.
هناك عمليات تشغيل دقيقة متنوعة للصلب يمكن أن تساعد في تصحيح تشوه التصلب.
يمكن للعديد من عمليات التشغيل الدقيق للصلب تصحيح تشوه التصلب:
تجليخ الخيوط هو الحل التقليدي للخيوط المصلدة. يستخدم التجليخ عجلات كاشطة لإزالة كميات صغيرة من المواد، وتصحيح أخطاء ملف السن وتحسين تشطيب السطح. يمكن أن يحقق تفاوتات IT6 أو أفضل، لكنه بطيء ومكلف.
القشط على الصلب هو عملية أحدث تقدم بديلاً فعالاً من حيث التكلفة للتجليخ للعديد من التطبيقات. استنادًا إلى حركيات قشط التروس، يعمل القشط على الصلب بشكل جيد للخيوط الداخلية والخارجية حيث سيكون التجليخ صعبًا أو غير منتج. يمكنه تعويض تشوه المعالجة الحرارية وتقديم جودة سطح مقبولة لمعظم التطبيقات الصناعية.
الخراطة على الصلب هي خيار للخيوط الخارجية ذات الأشكال الهندسية البسيطة نسبيًا. تتطلب أدوات آلية ذات صلابة شديدة وأدوات قطع سيراميكية أو من نيتريد البورون المكعب (CBN).
اكتشف خدمة التشغيل الآلي الدقيق باستخدام الحاسب الآلي لتصنيع أعمدة الخيوط.
أفضل طريقة لتجنب التشطيب الصلب المكلف هي منع التشوه في المقام الأول. تتوفر طرق متقدمة للمعالجة الحرارية تقلل بشكل كبير من التغييرات الأبعاد.
يوفر الكربنة منخفضة الضغط (LPC) المدمجة مع التبريد السريع بالغاز عالي الضغط (HPGQ) تبريدًا أكثر اتساقًا من التبريد التقليدي بالزيت. يتوزع وسيط التبريد بالغاز بالتساوي حول الجزء، مما يقلل من التدرجات الحرارية. تضيف بعض الأنظمة التبريد الرباعي الأبعاد (4D)، حيث يدور الجزء أثناء التبريد لضمان تبريد متساوٍ على جميع الأسطح.
يمكن لهذا النهج تقليل تشوه زاوية الحلزون بنسبة تصل إلى 60%. تظل العديد من أعمدة خيوط صناديق التروس وناقلات الحركة المعالجة بـ LPC وHPGQ ضمن الشكل الهندسي المقبول دون أي تشطيب صلب بعد المعالجة.
طريقة أخرى مثبتة للتحكم في التشوه تتضمن تسلسلًا محددًا: التقسية المستقرة، التطبيع السطحي، والتصلب بالتيار عالي التردد لأسنان الخيوط. وقد ثبت أن هذا النهج يتجنب الرفض عن طريق القضاء على تشوه المعاملات الهندسية للخيوط.
