يمكن أن يؤدي التسرب الناتج عن سوء تصنيع مكون واحد إلى فقدان السوائل؛ أو انحراف الإشارة نتيجة فقدان الضغط؛ أو إيقاف النظام بأكمله عن العمل.
عندما يتعلق الأمر بالوصلات الدقيقة المصنعة بالتحكم الرقمي (CNC) في تطبيقات الطاقة السائلة مثل الأجهزة الطبية، ومعدات أشباه الموصلات، والروبوتات، فإن التعشيق النظيف للخيوط أمر بالغ الأهمية؛ وقدرة الختم على الحفاظ على الفراغ أمر أساسي؛ كما يجب أن تتحمل التجميعات الاهتزاز.
بصفتك مهندسًا، فأنت تحتاج إلى أكثر من مجرد قطعة من الكتالوج؛ بل تحتاج إلى مصنع وصلات دقيقة ذي خبرة يفهم كيفية عمل تفاوتات التجميع (tolerance stacks) وتصرفها مع أنواع المواد المختلفة، وتفاعلها مع ظروف التزاوج المقصودة في العالم الحقيقي.
الغرض من هذا المستند هو تقديم معلومات لاختيار الموصلات وتفاوتاتها، واختيار المواد المناسبة لأنظمة التزاوج الدقيقة؛ وما هي بعض حلول الخيوط المخصصة؛ وكيف يمكن لورشة الوصلات عالية الدقة تحويل نموذج التصميم بمساعدة الكمبيوتر (CAD) الخاص بك إلى جزء وظيفي وموثوق.
عندما يتعلق الأمر بالوصلات الفولاذية المقاومة للصدأ المصنعة بالتحكم الرقمي (CNC)، والموصلات المصنعة من التيتانيوم، والوصلات البلاستيكية المصنعة بالتحكم الرقمي (CNC)، يمكن استخدام نفس المبادئ الهندسية.
أرسل رسم الموصل الخاص بك إلى Falcon CNC Swiss للحصول على تحليل مجاني للتفاوتات وفحص جدوى التصنيع.
أو تعرف على المزيد حول خدمات التشغيل السويسرية الشاملة لدينا للمكونات الدقيقة.

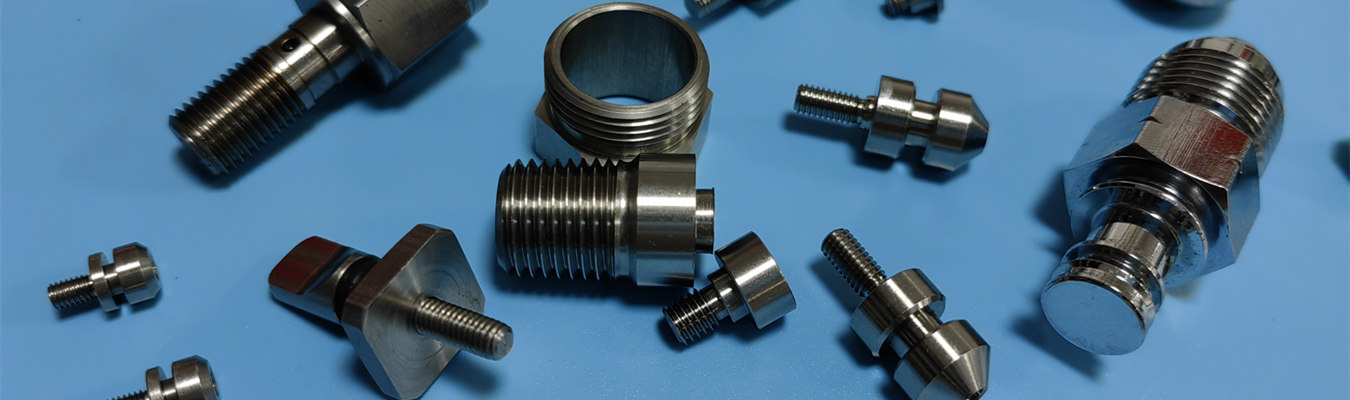

الوصلات الصناعية هي مكونات تقوم بتوصيل، أو تكييف، أو إنهاء، أو إغلاق الأنابيب، والخراطيم، والمنافذ في الأنظمة الميكانيكية. تشمل الكوعيات، والتفرعات، والوصلات، ووصلات الحواجز، وموصلات المنافذ المخصصة.
ومع ذلك، تفشل الوصلات القياسية غالبًا في ثلاث حالات:
هندسة منافذ غير قياسية – مسافات مركزية غريبة، أحجام خيوط غير معتادة.
قيود المساحة الضيقة – وصلات مصنعة دقيقة بسماكة جدار ضئيلة.
متطلبات الأداء القصوى – ضغط عالٍ، فراغ، وسائط تآكلية، أو دورات تجميع متكررة.
عندما تواجه أيًا من هذه الحالات، يصبح مورد الوصلات المصنعة بالتحكم الرقمي (CNC) مثل Falcon CNC Swiss أمرًا أساسيًا. نحن لا نقطع الخيوط فحسب – بل نهندس نظام التزاوج الدقيق بأكمله من سطح الختم إلى السطح المسطح للربط.
يشير الأنبوب الدقيق إلى الأنابيب المصنعة بتفاوتات أبعاد أكثر صرامة من الأنابيب القياسية – عادة ±0.05 مم على القطر الخارجي و ±0.1 مم على سمك الجدار. ولكن في عالم مكونات الموصلات الدقيقة، ينطبق المصطلح أيضًا على الوصلات التي تربط الأنابيب الدقيقة. يجب أن تتطابق وصلة الأنبوب الدقيق مع دقة الأنبوب المحسنة؛ وإلا فإن النظام لا يكسب شيئًا.
على سبيل المثال، تتطلب وصلة الدقة العالية على خط هيدروليكي دقيق تمركزًا للخيط ضمن 0.01 مم TIR وسطح ختم بإنهاء ≤32 ميكروبوصة Ra. لا يمكن للوصلات القياسية توفير ذلك.
تعتمد الإجابة على بيئة التشغيل الخاصة بك. فيما يلي دليل اختيار المواد على المستوى الهندسي لمشاريع مصنع الوصلات الدقيقة.
| عائلة المواد | الدرجات الشائعة | الخصائص الرئيسية | التطبيقات النموذجية |
| وصلات فولاذية مقاومة للصدأ مصنعة بالتحكم الرقمي (CNC) | 303, 304, 316, 17-4 PH | مقاومة التآكل، قوة عالية، نطاق واسع لدرجات الحرارة | الأجهزة الطبية، التطبيقات البحرية، تجهيز الأغذية، أشباه الموصلات |

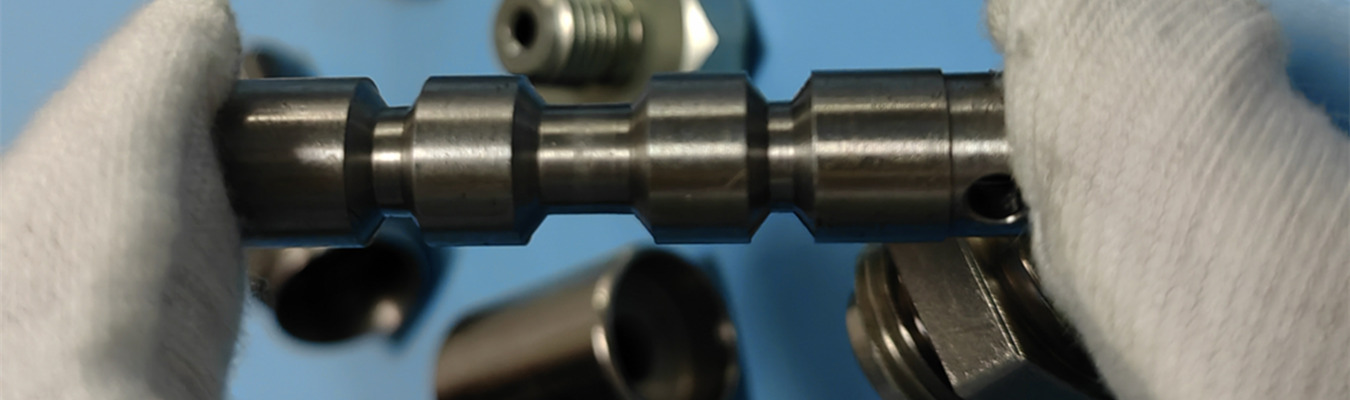

| وصلات ألومنيوم دقيقة | 6061, 7075 | خفيفة الوزن، تصنيع سريع، توصيل حراري جيد | موصلات سيارات دقيقة، روبوتات، الفضاء الجوي |
| أجزاء نحاسية مصنعة بالتحكم الرقمي (CNC) | C360, C464 | قابلية تصنيع ممتازة، احتكاك منخفض، مقاومة لإزالة الخارصين | الخطوط الهوائية، مياه الشرب، وصلات الأجهزة |
| درجات مصنع وصلات الفولاذ السبائكي | 4140, 4340, 8620 | قوة شد عالية، مقاومة التآكل، يمكن تقسيتها سطحياً | المعدات الثقيلة، وصلات النفط والغاز المشغلة آلياً، توصيلات الأحمال العالية |
| موصلات تيتانيوم مصنعة | Grade 5 (Ti-6Al-4V) | أعلى نسبة قوة إلى وزن، مقاومة استثنائية للتآكل | السباقات، الفضاء الجوي، وصلات بحرية مصنعة بالتحكم الرقمي (CNC) من الدرجة البحرية |
| وصلات إنكونيل دقيقة | 625, 718 | يحافظ على القوة فوق 800 درجة مئوية، مقاوم للأكسدة والزحف | التوربينات الغازية، أدوات قاع البئر، صمامات درجات الحرارة العالية |
| وصلات بلاستيكية مصنعة بالتحكم الرقمي (CNC) | PEEK, PTFE, Acetal, Ultem | خامل كيميائياً، غير موصل، خفيف الوزن | مصنع وصلات أشباه الموصلات، الجرعات الكيميائية، العزل الكهربائي |
بالنسبة للوصلات المصنعة من الدرجة الطبية، تستطيع Falcon CNC Swiss تشغيل درجات قابلة للزرع (316LVM) والبلاستيك من الفئة السادسة USP مع إمكانية التتبع الكاملة للمواد وعملية التخميل.
في أنظمة الأنابيب والموصلات الصناعية، تُصنف الوصلات عمومًا حسب الوظيفة:
الموصلات (الوصلات المستقيمة) – تربط بين أنبوبين أو منفذين في خط واحد. مثال: الوصلة، القارنة، موصل الحاجز.
وصلات تغيير الاتجاه – الكوعيات (45 درجة، 90 درجة)، التفرعات، التقاطعات. تستخدم في التجميعات الضيقة.
وصلات الإنهاء – الأغطية، السدادات، الأختام الطرفية. تغلق منفذًا أو خطًا.
الوصلات ذات الأغراض الخاصة – المحولات (تغيير الخيط)، الدوارات، الفواصل السريعة، وصلات الخيوط المخصصة بالتحكم الرقمي (CNC) للمنافذ غير القياسية.
ضمن هذه الأنواع الأربعة، غالبًا ما تتطلب أنظمة التزاوج الدقيقة تعديلات: أطوال خيوط معدلة، أو أسطح ختم مخصصة، أو أخاديد حلقات O مدمجة. وهنا تكمن قيمة خدمات الوصلات المخصصة بالتحكم الرقمي (CNC).
تؤثر تفاوتات الموصلات بشكل مباشر على الختم، وعزم التجميع، والموثوقية على المدى الطويل. يتضاعف الخطأ الصغير في قطر الميل أو التمركز عبر نظام التزاوج.
فئات التفاوتات الموصى بها لمكونات الموصلات الدقيقة
| مثال التطبيق | السمة الحرجة | التفاوت النموذجي | طريقة الفحص |
| وصلة صناعية عامة | قطر ميل الخيط | ±0.03 مم | مقيس الخيط (Go/No-go gauge) |
| وصلة دقيقة عالية الضغط (5000+ رطل/بوصة مربعة) | تمركز مخروط الجلوس | ≤0.01 مم TIR | CMM أو مقياس هواء |
| موصل جهاز طبي (سائل أو غاز) | عمق أخدود الحلقة O | ±0.005 مم | مقارن بصري |
| وصلة CNC محكمة الفراغ (10⁶ تور) | استواء سطح الختم وإنهاؤه | 0.002 مم / 16 ميكروبوصة Ra | مقياس المظهر، ليزر |
| وصلة دقيقة متناهية الصغر (قطر خارجي < 3 مم) | الطول الإجمالي وبداية الخيط | ±0.003 مم | نظام رؤية |
تحافظ Falcon CNC Swiss بشكل روتيني على ±0.005 مم (5 ميكرون) على السمات الحرجة، مع فحص إحصائي للعملية (SPC) وتقارير فحص نهائية. وهذا ما يميز ورشة الوصلات عالية الدقة عن ورشة العمل العادية.
تعمل الوصلات القياسية عندما تكون هندسة المنفذ، ونوع الخيط، وطريقة الختم
