يتجاوز تصميم أنظمة الموصلات الموثوقة مجرد مطابقة عدد الأطراف وعوامل الشكل. هناك الكثير مما يجب فهمه حول تفاعل علم المواد، والهندسة الميكرونية، ودقة التصنيع التي تشكل كل واجهة تزاوج قوية. لذلك، من الضروري للمهندسين الذين إما يحددون موصلات دقيقة أو يصممون أنظمة تزاوج دقيقة أن يفهموا كيف ستؤثر تفاوتات الموصل على الوظيفة الكهربائية، والمتانة الميكانيكية، والتكلفة الإجمالية للتجميع.
تقوم شركة Falcon CNC Swiss بتصنيع موصلات الخراطة السويسرية باستخدام الحاسب الآلي للتطبيقات التي لا يمكن فيها تحمل الفشل (الغرسات الطبية، وأنظمة الاستشعار في السيارات، والاتصالات عالية السرعة، والإلكترونيات الاستهلاكية). سيجيب هذا الدليل على أسئلة الهندسة الشائعة ويقدم رؤى حول كيفية إنشاء موصلات دقيقة مخصصة عالية الجودة يمكنها تحمل آلاف دورات التزاوج.
تعتمد الإجابة على سؤال - كم عدد أنواع الموصلات المتاحة؟ على نظام التصنيف المستخدم. عادةً، يتم تصنيف الوصلات الكهربائية بناءً على نوع الإنهاء المستخدم. التصنيفات الثلاثة الأكثر شيوعًا لإنهاء الموصل هي (1) لوحة إلى لوحة، (2) كابل/سلك إلى كابل/سلك، و (3) كابل/سلك إلى لوحة.
عند توصيل لوحات الدوائر المطبوعة (PCBs) ببعضها البعض (لوحة إلى لوحة)، تقوم الموصلات بتوصيل PCBs مباشرة دون استخدام أي كابلات. تُستخدم هذه الموصلات عادةً في تصميمات الأنظمة الأصغر ويمكن تكوينها بعدة طرق مختلفة لتوفير التصميم المطلوب (أي التكديس المتوازي، والتكديس الرأسي، والطابق النصفي). يمكن العثور على موصلات لوحة إلى لوحة في أجهزة الاتصالات عالية الكثافة، والهواتف الذكية، والأجهزة القابلة للارتداء.
عند استخدام الموصلات لتوصيل عدة موصلات أو أسلاك معًا (أي كابل/سلك إلى كابل/سلك)، يمكن استخدام العديد من الطرق المختلفة لإجراء تلك التوصيلات. على سبيل المثال، عند توصيل أسلاك منفصلة معًا، فإن إحدى أكثر طرق التوصيل شيوعًا هي استخدام العقص، بينما عند توصيل عدة موصلات في كابل واحد، ستستخدم عادةً IDC (موصل الإزاحة العازلة). يستخدم IDC شعاعًا حادًا لقطع العازل للكابل لتوفير توصيل معدني-معدني محكم الغاز.
الموصلات المثبتة على اللوحة (كابل/سلك إلى لوحة) لها طرف واحد يربط مقبسًا بلوحة PCB والطرف الآخر إما بإنهاء كابل أو إنهاء سلك. تستخدم العديد من هذه الأنواع من الموصلات أيضًا IDC بعد التجميع عالي الحجم.
يمكن أيضًا تصنيف الموصلات وفقًا لعوامل أخرى مثل نمط التزاوج (على سبيل المثال، ملولب/حربة، احتكاك/دفع/سحب، قفل مزلاج)، نوع طلاء التلامس (على سبيل المثال، ذهب/قصدير، فضة/بالاديوم كوبالت)، وتطبيق السوق (على سبيل المثال، السيارات، الطبي، الصناعي، الترددات الراديوية/الميكروويف). يوفر الفهم الشامل لتصنيفات الموصلات رؤى لفرق الهندسة لتمكينهم من تحديد أنظمة التوصيل الدقيقة المناسبة لتطبيقاتهم.

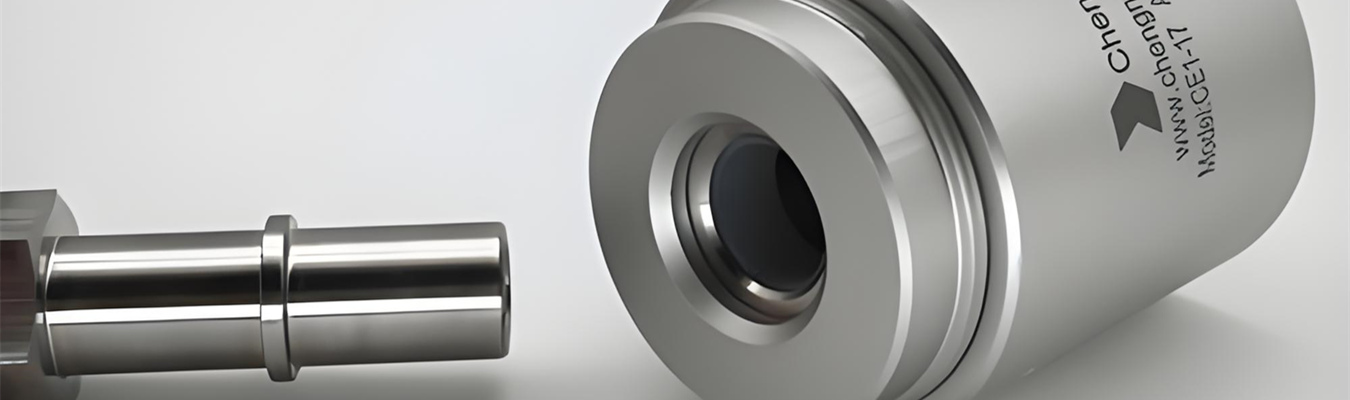

المتغير الأكثر تجاهلاً في موثوقية الموصل هو التباين الأبعادي. قد لا يزال دبوس التلامس الذي ينحرف بمقدار 0.01 مم عن الاسمي قابلًا للتجميع، لكنه قد يزيد من مقاومة التلامس بنسبة 20-30٪، ويولد حرارة غير مرغوب فيها، ويؤدي في النهاية إلى فقدان إشارة متقطع تحت الاهتزاز.
تحدد تفاوتات التصنيع الدقيق الحدود العليا والدنيا المسموح بها للتباين لكل ميزة حرجة. تشير مصادر الصناعة إلى ±0.005 بوصة (0.127 مم) كمعيار أساسي للتصنيع الدقيق العام، بينما يصل العمل فائق الدقة إلى ±0.0005 بوصة (12.7 ميكرون) للميزات الحرجة. في Falcon، يحقق التصنيع السويسري لدينا بشكل روتيني تفاوتات تصل إلى ±0.0002 بوصة، مما يتيح أجزاء موصلات عالية التفاوت تحافظ على أداء كهربائي وميكانيكي ثابت عبر دورات الإنتاج.
فئات التفاوت الرئيسية لمكونات الموصلات الدقيقة:
| نوع التفاوت | حرج لـ | النطاق النموذجي |
| قطري (دبوس/مقبس) | قوة الإدخال/السحب، مقاومة التلامس | ±0.005 مم – ±0.02 مم |
| التماثل المحوري | سلامة الإشارة، VSWR (موصلات الترددات اللاسلكية) | ≤0.01 مم TIR |
| خطوة السن اللولبي وشكله | أمان التزاوج، الختم | ISO 6H/6G، ±0.002 مم على الخطوة |
| التسطيح (وجه التزاوج) | الختم البيئي، الحماية من التداخل الكهرومغناطيسي | ≤0.005 مم |
| موقع الميزة (فتحة/أخدود) | محاذاة الاستقطاب والتوجيه | ±0.01 مم |
رؤية هندسية: تحديد أضيق تفاوت ممكن على كل بُعد يزيد التكلفة بشكل كبير دون تحسين الوظيفة بالضرورة. كل خطوة أضيق تضاعف تقريبًا وقت التصنيع والتكاليف العامة للفحص. اعمل مع موردك لتحديد الأبعاد الحرجة للوظيفة التي تتطلب حقًا تحكمًا على مستوى الميكرون.
اختيار المواد يدفع أداء الموصل أكثر من أي قرار تصميم آخر. السبيكة المناسبة توازن بين التوصيل الكهربائي، والقوة الميكانيكية، ومقاومة التآكل، وقابلية التصنيع، والتكلفة. فيما يلي المواد التي نقوم بتصنيعها بشكل أكثر شيوعًا للموصلات الكهربائية الدقيقة المخرطة.
يستخدم الفولاذ المقاوم للصدأ (303، 304، 316L) بشكل شائع في التطبيقات الطبية، وواجهات الاستشعار الصناعية، وتطبيقات السيارات نظرًا لمقاومته الممتازة للتآكل وقوته الميكانيكية. على الرغم من صعوبة تصنيعه بسبب التصلد بالعمل والتحكم في الرقائق، فإن استخدام الخراطة السويسرية مع مسارات أدوات محسنة يسمح بتصميمات موصلات مخرطة من الفولاذ المقاوم للصدأ تتميز بسطح نهائي يشبه المرآة ومناطق ملولبة خالية من النتوءات.

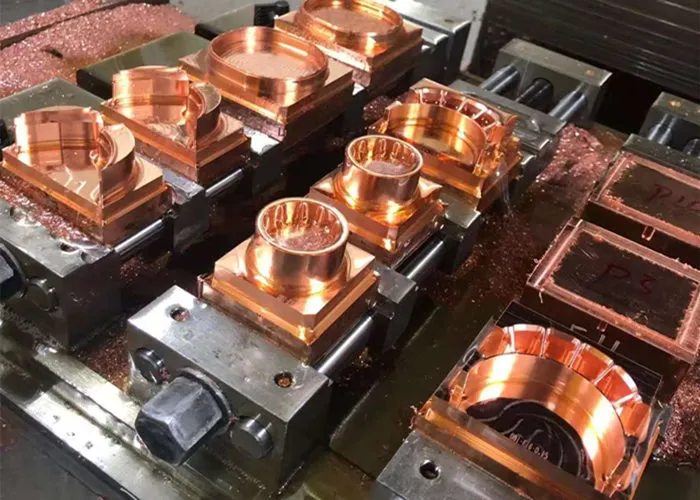

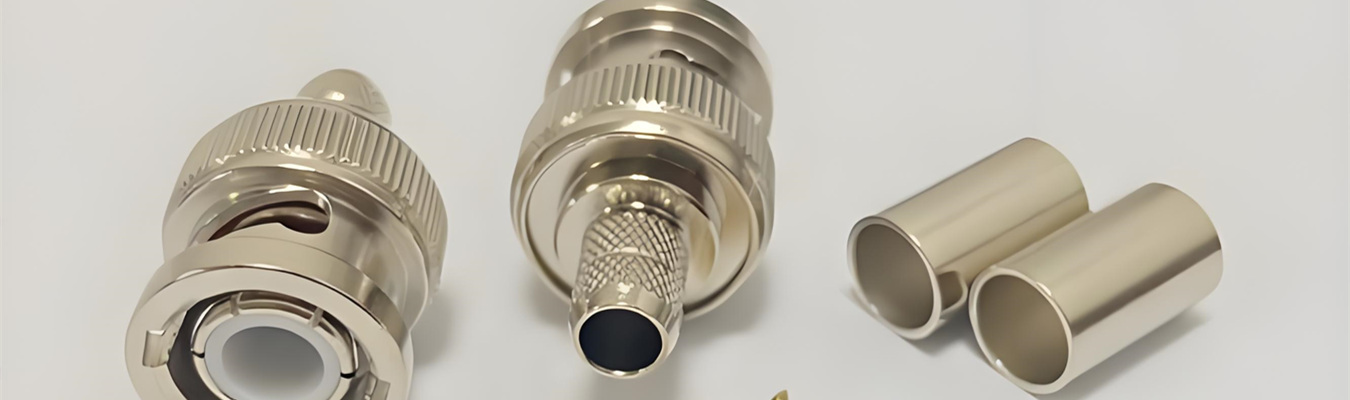

لا يزال النحاس الأصفر (C36000، C38500) هو السبيكة السائدة المستخدمة في صناعة الموصلات التجارية والصناعية نظرًا لقدراته على التصنيع الحر، والتوصيل الكهربائي الممتاز، ومقاومة التآكل المعقولة؛ مما يجعله مثاليًا لأجزاء الموصلات الدقيقة المستخدمة في التطبيقات الإلكترونية، والسباكة، والهوائية. بالإضافة إلى ذلك، فإن النحاس الأصفر قابل جدًا للطلاء الكهربائي مما يسمح بالتصاق ممتاز بطبقات التشطيب من الذهب أو النيكل أو الفضة أو القصدير.
النحاس البيريليوم (C17200 أو CuBe2) هو سبيكة نحاسية فائقة لأنه يحافظ على أعلى قوة شد بين جميع سبائك النحاس بينما يوفر أيضًا توصيلًا كهربائيًا ممتازًا. كما أن مكونات النحاس البيريليوم قادرة على تحمل أحمال زنبركية كبيرة مع الاحتفاظ بشكلها الأصلي. لذلك، فإن هذه المكونات هي خيار مثالي لتلامسات المقابس، وأصابع موصلات الترددات اللاسلكية، وواجهات التزاوج عالية الدورة. على سبيل المثال، تُظهر تلامسات الترددات اللاسلكية المصنعة من النحاس البيريليوم بواسطة شركة Falcon أداءً ممتازًا عالي التردد حيث ثبت أن لديها فقد إدخال يبلغ 0.008 ديسيبل في تطبيقات هوائي 5G بتردد 40 جيجاهرتز.
يتم اختيار الأسطح الموصلة المطلية في المقام الأول لوظائفها وليس لمظهرها. يُعرف الذهب بمقاومته للأكسدة لتوفير اتصال كهربائي موثوق؛ تلامس منخفض المقاومة، ومقاومة ممتازة للتآكل الناتج عن التآكل الاحتكاكي. يتراوح سمك طلاء الذهب على تلامسات الموصل من 0.1 إلى 5.0 ميكرومتر (4 – 200 مايكرو بوصة)، ويتم تطبيقه عادةً بشكل انتقائي عند واجهة الجزأين المتزاوجين لتقليل تكلفة الطلاء. متوسط سمك طلاء الذهب الموجود في تطبيقات الفئة الأولى يتراوح عادة بين 0.000050 بوصة – 0.000070 بوصة (1.27 – 1.78 ميكرومتر).
في التطبيقات الدقيقة والحساسة من حيث التكلفة والتي تتطلب خصائص شبيهة بالزنبرك مقترنة بمقاومة الكلال، سيكون البرونز الفسفوري (C51000 و C52100) بديلاً مناسبًا للنحاس البيريليوم. يُستخدم البرونز الفسفوري على نطاق واسع في ختم التلامسات، ومع ذلك فإن الأجزاء المخرطة سويسريًا ستوفر اتساقًا أبعاديًا أفضل لتلامسات المقابس الدقيقة ودبابيس الأطراف الطرفية.
تُستخدم موصلات الألومنيوم المخرطة سويسريًا (6061، 7075، 2024) عندما تقلل تجميعات الغلاف الخفيف الوزن، والغلاف الخلفي، والمحول من الوزن الإجمالي للنظام مع الحفاظ على السلامة الهيكلية. كما أن التوصيل الحراري الممتاز للألومنيوم يجعله مناسبًا بشكل استثنائي للاستخدام في الموصلات عالية الطاقة حيث يجب أن يحدث تبديد حراري عالي.
يوصى باستخدام سبائك النحاس المتخصصة عندما تؤدي تركيبات النحاس/النحاس الأصفر التقليدية إلى مستوى غير مناسب من الت
