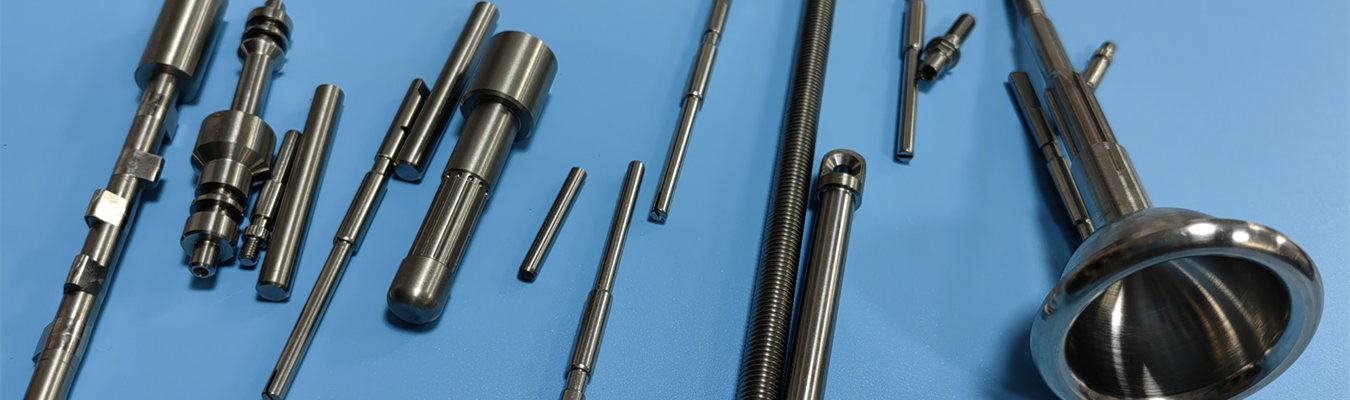

لقد ساهمت المسامير الدقيقة بشكل كبير في القدرة على المحاذاة الدقيقة ونقل الأحمال في مجموعة واسعة من الأنظمة، من البسيط إلى المعقد. عندما تتطلب الآلات دقة تحديد موضع تصل إلى بضعة ميكرونات، يجب أن تحافظ جميع المواقعات والأدلة ومسامير الكتف على تفاوتات تحديد موضع ضيقة بسبب الضغوط الناتجة عن التحميل الديناميكي. في شركة Falcon CNC Swiss Engineering، نقوم بتصميم وتصنيع مسامير دقيقة مخصصة باستخدام تقنية CNC السويسرية. باستخدام أحدث التقنيات، يمكننا توفير أقطار بتفاوتات منخفضة تصل إلى ±0.0002 بوصة (5 ميكرونات) وتشطيبات سطحية أقل من Ra 0.2 ميكرومتر. ستعالج هذه الوثيقة أسئلتك الفنية الأكثر حول تصنيع المسامير الدقيقة، بما في ذلك أنواع المواد التي يمكن استخدامها والقدرات العملية المتاحة.
المسامير الدقيقة هي مكونات مُشغَّلة آليًا متخصصة مصممة لتحديد العلاقة الموضعية لجزء بآخر، سواء كان متحركًا أو ثابتًا. مثال على هذا النوع من العناصر الميكانيكية الهندسية هو مسمار في رقاقة أو تركيبة أو مجموعة قوالب أو مفصل روبوتي. في جميع هذه التطبيقات، يمكن أن يساهم مسمار تحديد موقع واحد في خطأ التجميع، أو زيادة التآكل، أو الانحراف الموضعي عندما يكون انحرافه عن التفاوتات الاسمية بضعة ميكرونات فقط. هناك ثلاث خصائص رئيسية لأنظمة تحديد المواقع الدقيقة يجب تلبيتها: تفاوت القطر، الاستدارة، وحالة السطح. لضمان الحفاظ على متطلبات GD و T الخاصة بك على أي مسمار تحتاج إلى تصنيعه (بما في ذلك مسامير التثبيت والأشكال الهندسية المتدرجة والملولبة الأكثر تعقيدًا)، نستخدم مخرطة رأس الانزلاق السويسرية من Falcon ومعدات قياس الليزر أثناء العملية.
من منظور الهندسة الميكانيكية، تنقسم المسامير الدقيقة إلى فئتين وظيفيتين رئيسيتين:
مسامير التحديد / المحاذاة – تحدد هذه المسامير موضعًا ثابتًا بين مكونين. تشمل الأمثلة مسامير التثبيت، ومسامير التحديد، ومسامير توجيه الأدوات، ومسامير المحاذاة. عادةً ما يكون لها تفاوتات قطرية ضيقة (h6، g6، أو مخصصة) وقد تتضمن مداخل مستدقة لتسهيل التجميع.
مسامير التثبيت / الاحتجاز – تقاوم هذه المسامير أحمال القص والشد مع السماح بفك التجميع. تشمل هذه المجموعة مسامير الكتف، ومسامير الكباس، والمسامير المحملة بنابض، وأنواع المثبتات ذات الدبوس المشقوق. غالبًا ما تجمع بين ساق مصقول بدقة ونهاية ملولبة أو مخددة.
العديد من المسامير المُشغَّلة آليًا باستخدام CNC تطمس الخط الفاصل – على سبيل المثال، مسمار كتف يحدد موقع جلبة (محاذاة) ويقوم أيضًا بربط تجميع شطيرة (تثبيت). تقوم Falcon بتصميم وتصنيع كلا النوعين، وغالبًا ما يتم دمج ميزات مثل الثقوب المتقاطعة، أو الأسطح المسطحة، أو الخيوط الداخلية.
يؤثر اختيار المواد بشكل مباشر على مقاومة التآكل، والحماية من التآكل، والقوة، والتكلفة. فيما يلي مقارنة بين السبائك الأكثر شيوعًا التي نقوم بتصنيعها للمسامير الدقيقة.
| المادة | المزايا | التطبيقات النموذجية | الصلابة (كما هو مُشغَّل / معالج حرارياً) |
| مسامير دقيقة من الفولاذ المقاوم للصدأ (303، 304، 316، 17-4 PH) | مقاومة التآكل، سهولة التنظيف، قوة معتدلة | الأجهزة الطبية، معدات الطعام، أنظمة تحديد المواقع البحرية | 180-220 HB / حتى 45 HRC |
| مسامير CNC من الفولاذ المقسى (O1، A2، 52100، 4140) | مقاومة عالية للتآكل، قوة أساسية، استقرار أبعادي | قوالب الأدوات، اللكمات، تركيبات الدورات العالية، مسامير التوجيه في السيارات | 200-250 HB / 58-62 HRC |
| مسامير دقيقة من التيتانيوم (الدرجة 5 Ti6Al4V) | نسبة قوة عالية إلى الوزن، توافق حيوي، غير مغناطيسي | مشغلات الفضاء، الأدوات العظمية، وصلات الروبوتات | 320-380 HB / 36-42 HRC |
| مسامير مطلية بالكروم (فولاذ + كروم صلب) | احتكاك منخفض للغاية، مقاومة للتآكل والالتصاق | مواضع هيدروليكية، مسامير توجيه خطية، أتمتة عالية السرعة | قاعدة فولاذ 55 HRC + كروم 70 HRC |
| مسامير CNC من الألومنيوم (7075، 6061) | خفيف الوزن، تصنيع سريع، قابل للأكسدة الأنودية | مراحل تحديد المواقع في أشباه الموصلات، أدوات محمولة | 80-110 HB (سطح مؤكسد حتى 60 HRC) |
| مسامير دقيقة من الكربيد (كربيد التنغستن ذو الحبيبات الدقيقة) | قوة ضغط قصوى، معامل مرونة ~ 600 جيجا باسكال | مواقع الأخدود V عالية الدقة، أدوات EDM، وسادات التآكل | 89-93 HRA |
| مسامير تثبيت من الفولاذ السبائكي (8620، 9310) | قابل للتقسية السطحية، قلب صلب، عمر إجهاد جيد | رقاقات الفضاء، تركيبات ناقل الحركة في السيارات | 150-200 HB / السطح 58-62 HRC |
أقوى مادة لمقاومة التشوه الدائم من أحمال الضغط أو القص هي كربيد التنغستن، مسامير كربيد التنغستن الدقيقة هي الأقوى. تتجاوز قوة ضغط الكربيد 4500 ميجا باسكال (650 كيلو رطل/بوصة مربعة)، أي حوالي ثلاثة أضعاف قوة الفولاذ الأدوات المقسى؛ ومع ذلك، فهو مكلف وهش. عندما تكون هناك حاجة لكل من القوة والمتانة، كما هو الحال في مسمار تحديد موقع يتعرض أيضًا للصدمات، فإن مسامير CNC من الفولاذ المقسى المصنوعة من فولاذ الأدوات 52100 أو 2A (58 - 62 HRC) تمثل أفضل خيار هندسي. للتطبيقات خفيفة الوزن وعالية القوة، تُظهر مسامير التيتانيوم الدقيقة من الدرجة 5 نسبة قوة فائقة إلى الوزن.

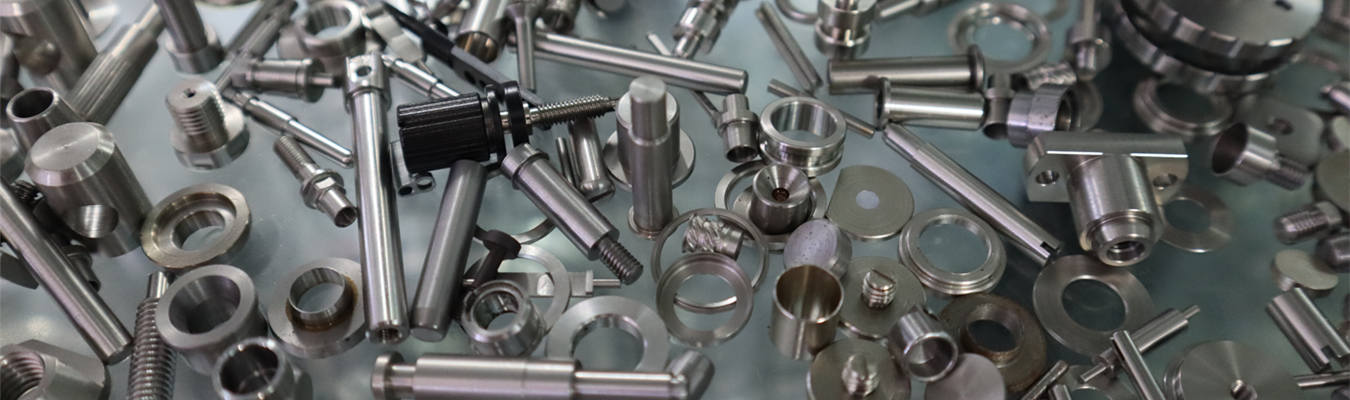

يتطلب تحقيق المسامير الدقيقة ذات التفاوتات الضيقة أكثر من مخرطة قياسية. تستخدم Falcon CNC Swiss مراكز تحويل CNC متعددة المحاور من النوع السويسري المجهزة بأدلة البطانات، والأدوات الحية، وأجهزة القياس أثناء العملية. أدناه هي عمليتنا القياسية لتصنيع المسامير عالية التفاوت.
إعداد الإنتاج - يتم تغذية الفولاذ المقاوم للصدأ المطحون والمحول بدون مركز، والتيتانيوم، والكربيد، ومجموعة من مواد القضبان إلى المخارط السويسرية كمواد خام. تتراوح تفاوتات القضبان عند H8 أو أفضل.
الأجزاء المُشغَّلة آليًا باستخدام CNC أو السويسرية للمسامير الدقيقة - تدعم جلبة التوجيه المادة على بعد 5-10 مم من أداة القطع، مما يلغي الانحراف فعليًا. يتم تشغيل سطح القطر الخارجي بشكل خشن وتشطيب (المقدار المتبقي للطحن عادة ما يكون من 0.05 مم إلى 0.10 مم).
الميزات الثانوية - تقوم آلات الأدوات الحية (المطاحن) بتشغيل الأسطح المسطحة، والثقوب المتقاطعة، والفتحات، والخيوط دون إزالة الجزء من المغزل الرئيسي، مما يحافظ على التمركز.
المعالجة الحرارية - عملية المعالجة الحرارية للمسامير الفولاذية التي تتطلب 45 HRC، حيث يمكن تقويتها بالتفريغ وتلطيفها. يتم استخدام مسامير الكربيد وبعض مسامير الفولاذ المقاوم للصدأ كآلة أدوات.
الطحن الدقيق - بمجرد معالجتها حرارياً لمسامير الطحن الدقيق، يُطلب منها تلبية تفاوتات H6 أو أفضل (≥ 5 ميكرومتر) باستخدام الطحن بدون مركز أو الأسطواني.
تشطيب السطح - التلميع الميكانيكي، أو التلميع الدقيق، أو الطلاء بالكروم لتحقيق تشطيب سطحي مرآوي للمسامير الدقيقة (Ra ≤ 0.1 ميكرومتر).
الفحص - تخضع كل دفعة لقياس ميكرومتر الليزر (جميع الأقطار)، واختبار الاستدارة، واختبار صلابة المسامير الدقيقة (روكويل أو فيكرز الدقيق).
التخميل أو التنظيف - يتم تخميل مسامير الفولاذ المقاوم للصدأ، ويتم تنظيف جميع المسامير بالموجات فوق الصوتية وإغلاقها بالتفريغ للشحن.
تتخصص Falcon CNC Swiss في التحويل باستخدام CNC للمسامير الدقيقة بأقطار من 0.5 مم إلى 32 مم، وبأطوال تصل إلى 300 مم. تسمح لنا آلاتنا من النوع السويسري بتشغيل المسمار بالكامل في عملية تثبيت واحدة، بما في ذلك:
مسامير CNC مستدقة يصل ميلها إلى 10 درجات لكل جانب.
مصنع مسامير الكتف – تحكم دقيق في طول الكتف ±0.01 مم.
مسامير التوجيه للأدوات مع مدخل مشطوب وأخاديد زيت.
مسامير تحديد المواقع باستخدام CNC برؤوس نصف كروية أو مخروطية.
نظرًا لأن التحويل السويسري يستخدم رأس انزلاق وجلبة توجيه، فإننا نحتفظ بتفاوتات قطر مسمار CNC وصولاً إلى ±0.002 مم (2 ميكرومتر) على الميزات الحرجة – وهو مستوى لا يمكن تحقيقه بالمخارط التقليدية.
بالنسبة لأنظمة تحديد المواقع ذات التفاوتات الضيقة، تؤثر فئة ملاءمة المسمار وتشطيب السطح بشكل مباشر على قابلية تكرار تحديد المواقع. فيما يلي التفاوتات والتشطيبات القياسية التي ننتجها بشكل روتيني.
| فئة التفاوت | انحراف القطر (مم) | التطبيق النموذجي |
