أعمدة مُصنَّعة بدقة سويسرية عالية: دليل هندسي للتسامحات والمواد والتطبيقات

Table of Content [Hide]

تعد مخارط CNC السويسرية الخيار الأمثل لمحترفي الهندسة الذين يحتاجون إلى أعمدة دقيقة؛ حيث تتمتع الأعمدة السويسرية الدقيقة بتفاوت يبلغ غالبًا ±0.0002 بوصة أو حتى أكبر في بعض الأحيان. لا تمتلك مخارط التصنيع CNC التقليدية القدرة على الحفاظ على السلامة الهندسية الدقيقة للأعمدة المشغلة ذات الأقطار الصغيرة؛ ويشمل ذلك جميع تطبيقات تشغيل الأعمدة الطويلة النحيفة. سواء كنت تحتاج إلى عمود دقيق من الفولاذ المقاوم للصدأ لأداة جراحية أو عمود سويسري مشغل من التيتانيوم لمشغل فضائي، فإن فهم كيفية اختيار المواد المناسبة، والتحكم في الانحراف الدائري، واستخدام الإمكانات الكاملة للتصنيع باستخدام الحاسب الآلي السويسري (CNC Swiss) هي عوامل حاسمة تؤثر على قدرتك على النجاح.

في القسم أدناه، نجيب على بعض الأسئلة التي يطرحها المهندسون بشكل شائع، إلى جانب كيفية قيام شركة Falcon CNC Swiss بتحويل المواد الخام إلى مكونات عالية الأداء تستخدم في الدوران.

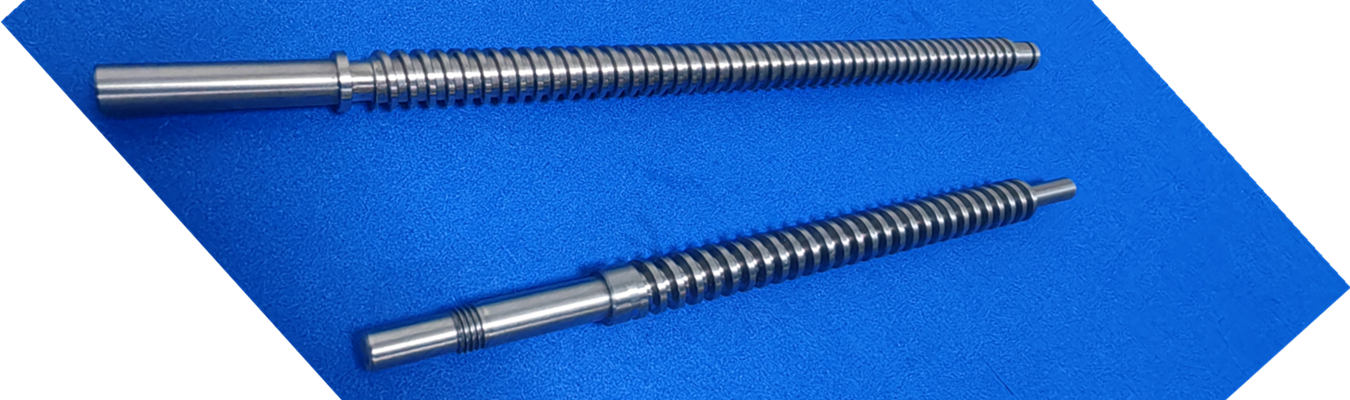

عمود ملولب دقيق مخصص يتم تصنيعه باستخدام التشغيل السويسري CNC للتطبيقات الصناعية عالية الدقة

ما هو العمود الدقيق؟ (تعريف هندسي)

العمود الدقيق هو مكون أسطواني يتم تشغيله وفقًا لمعايير صارمة للأبعاد والهندسة والتشطيب السطحي. على عكس القضبان ذات الأغراض العامة، تحافظ الأعمدة الدقيقة على تحكم دقيق في:

تفاوتات الأقطار (غالبًا ±5 ميكرون أو أقل)
الانحراف الدائري الكلي (TIR) – عادةً أقل من 0.005 مم للتطبيقات عالية السرعة
تشطيب السطح (خشونة سطحية Ra 0.2 ميكرومتر أو أقل)
التمركز المشترك بين الأقطار المتعددة

ما هو عمود الماكينة؟

عمود الماكينة هو عنصر حركة أو عزم دوران أو طاقة يدور وينقلها إلى المكون داخل التجميع (على سبيل المثال: عضو دوار للمحرك، أعمدة الإدخال لعلب التروس، أعمدة دفع المشغلات). يمكن تشغيل جميع هذه الأجزاء باستخدام الأتمتة ذات الطراز السويسري. والنتيجة هي القدرة على إنشاء أجزاء بدقة لا يمكن تكرارها باستخدام مخرطة تقليدية.

ما هي الأنواع المختلفة للأعمدة؟

تختلف الأعمدة حسب الشكل الهندسي والحمل والتطبيق. فيما يلي تفصيل تقني:

نوع العمود	الوظيفة الأساسية	متطلبات الانحراف الدائري الكلي (TIR) النموذجية	الصناعات الشائعة
عمود الدفع (Drive Shaft)	نقل عزم الدوران	0.01 – 0.05 مم	السيارات، الصناعة
العمود المجلخ الدقيق (Precision Ground Shaft)	الحركة الخطية / التوجيه	0.002 – 0.005 مم	الروبوتات، المجال الطبي
عمود متدرج (Step Shaft)	تحديد موقع المكونات متعددة الأقطار	0.005 – 0.01 مم	المضخات، الضواغط
عمود مجوف (Hollow Shaft)	تقليل الوزن + مرور السوائل	0.01 – 0.02 مم	الفضاء، المحركات
عمود لامركزي (Eccentric Shaft)	حركة تذبذبية	0.01 – 0.03 مم	الطباعة، التغليف

ما هو العمود المجلخ الدقيق؟

يجب إنهاء قضيب الجلخ الدقيق بالتشطيب الكاشط بعد عملية الخراطة، مما ينتج سطحًا فائق النعومة واستدارة دون الميكرون. أيضًا، يزيل الجلخ بقايا عمليات الخراطة عن طريق الصقل، ويوفر صلابة دقيقة أكثر اتساقًا، ويصلح الضرر الناتج عن الحرارة (المناطق المتأثرة بالحرارة).

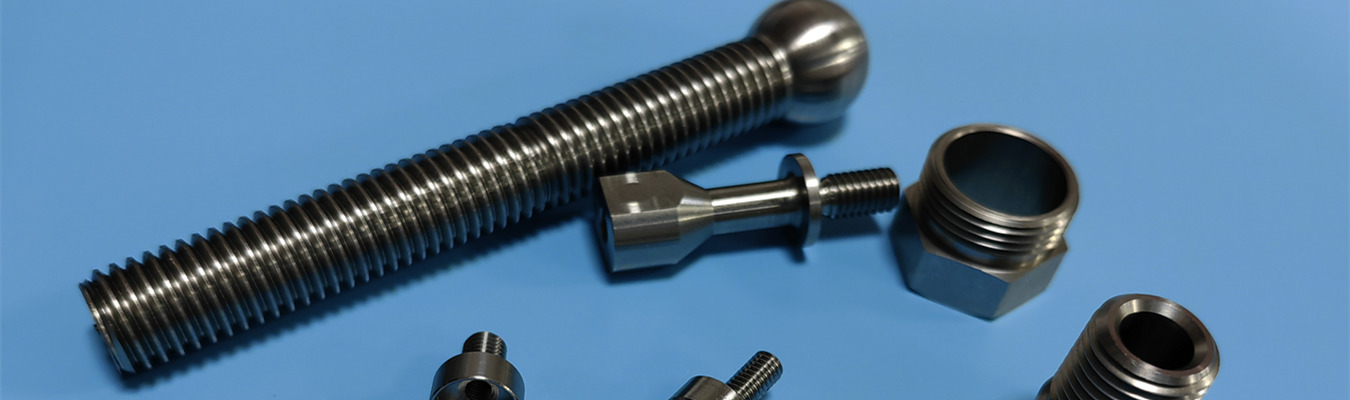

أعمدة دقيقة من الفولاذ المقاوم للصدأ يتم إنتاجها باستخدام التشغيل السويسري CNC للمعدات الطبية والسيارات والصناعية

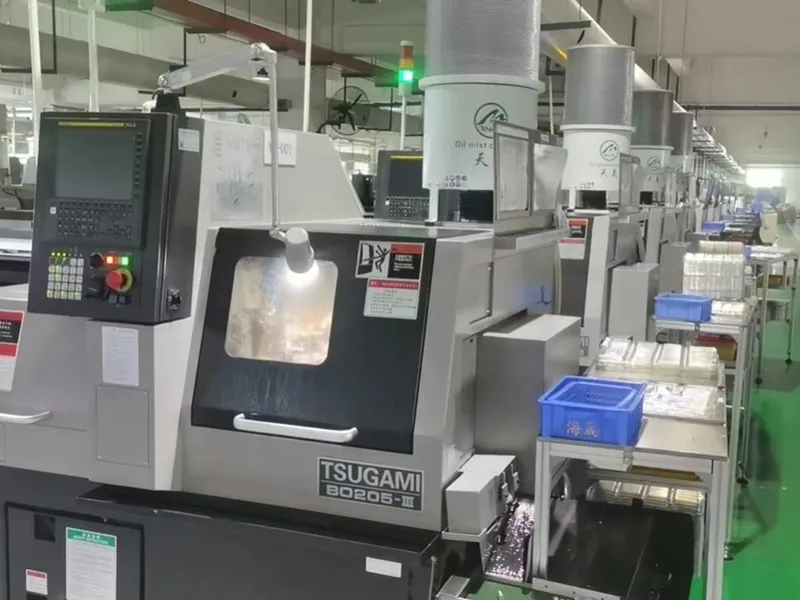

لماذا تتفوق المخارط السويسرية في تصنيع الأعمدة الدقيقة

تواجه العديد من مخارط CNC التقليدية صعوبة في تشغيل الأعمدة الطويلة والرفيعة بسبب زيادة كمية الانحراف مع تجاوز نسب الطول إلى القطر (L/D) 4:1. نظرًا لآليتها الفريدة المتمثلة في جلبة التوجيه، يمكن للمخارط السويسرية دعم المادة بطريقة تجعل قطعة العمل لا تنحني، بجوار أداة القطع مباشرة.

تشمل الفوائد:

دعم نسب الطول إلى القطر (L/D) حتى 20:1 بدون استخدام مساند ثابتة
أدوات حية متزامنة للتفريز والحفر العرضي وخراطة اللولب
النقل عبر المغزل الفرعي لإكمال الجزء بالكامل في دورة واحدة
تشغيل مستقر حرارياً – يتدفق سائل التبريد عبر جلبة التوجيه

بالنسبة لمحاور الخراطة CNC أو تشغيل أعمدة المخرطة CNC، تعمل أتمتة التشغيل السويسرية على تقليل أخطاء المناولة وتحسين التمركز المشترك بين الأقطار المخروطة.

التفاوتات الحرجة للأعمدة المشغلة سويسرياً

المهندسون الذين يطلبون أعمدة بتفاوتات ميكرونية يطلبون عادةً ثلاثة مستويات من التحكم:

1. التفاوت القطري (Diametric Tolerance) - يمكن للخراطة السويسرية أن تحافظ باستمرار على التفاوتات التالية: ±0.0002 بوصة (±5 ميكرومتر). باستخدام مسارات الأدوات المعوضة وسائل التبريد المتحكم في درجة حرارته، يمكن لـ Falcon تحقيق ±0.0001 بوصة (±2.5 ميكرومتر) على الأجزاء المشغلة ذات القطر الصغير، أقل من ½ بوصة (12 مم).

2. التفاوت الهندسي (Geometric Tolerance) - الاستدارة (على سبيل المثال، الدقة الأبعادية حول خط مركزها) والاسطوانية (أي قياس درجة الاستدقاق والاستقامة مجتمعتين) تتحكمان في الاهتزاز. على سبيل المثال، تحد دعامات جلبة التوجيه السويسرية من خطأ الاستدارة إلى أقل من ≈ 0.00012 بوصة (3 ميكرومتر). يتم الحفاظ على الاسطوانية في حدود 0.0002 بوصة على طول 4 بوصات.

3. الانحراف الدائري (Runout) - الانحراف الدائري الكلي (TIR) هو مقياس لانحراف السطح في شكل انحراف دوراني. بالنسبة لأعمدة الدفع عالية الدقة، نضمن أن الانحراف الدائري الكلي الشعاعي (TIR) أقل من أو يساوي ±0.0002 بوصة (±5 ميكرومتر) بين أي قطرين.

ملاحظة للمهندسين: عند تحديد الانحراف الدائري، قم دائمًا بالإشارة إلى الأسطح المرجعية الوظيفية (على سبيل المثال، مجرى المحمل) بدلاً من الميزات العشوائية.

دليل اختيار المواد للأعمدة الدقيقة المخصصة

يؤثر اختيار المواد على قابلية التشغيل، واستجابة المعالجة الحرارية، والأداء النهائي. فيما يلي خيارات مجربة للأعمدة المخصصة باستخدام الحاسب الآلي (CNC):

عائلة المواد	أمثلة على السبائك	قابلية التشغيل السويسري	الصلادة النموذجية	التطبيقات الرئيسية
فولاذ مقاوم للصدأ	303, 304, 316, 17-4 PH	جيد – ممتاز	20–45 HRC	المجال الطبي، البحري، معدات الطعام
تيتانيوم	Grade 2, Grade 5 (6Al-4V)	مقبول (يتطلب أدوات حادة)	30–41 HRC	الفضاء، الجراحة، السباقات
نحاس أصفر	C360, C464	ممتاز	80–90 HRB	أعمدة الصمامات، المكونات الإلكترونية
ألومنيوم	6061, 7075	ممتاز	60–95 HRB	الروبوتات، محاور الطائرات بدون طيار
فولاذ مقسي	4140, 4340, 52100 (قبل المعالجة الحرارية)	مقبول – جيد	45–62 HRC	أعمدة دفع للخدمة الشاقة
فولاذ كربوني	12L14, 1144, 1045	ممتاز – جيد	15–25 HRC	أعمدة صناعية عامة
