إتقان الإدراج الدقيق: الاحتفاظ بالخيوط، توافق المواد، والتصنيع عالي التفاوت

Table of Content [Hide]

يمكن أن يؤدي خيط تالف إلى إيقاف خط الإنتاج أو تعريض جهاز طبي للخطر. بالنسبة للمهندسين الذين يقومون بتوريد إدخالات مُشكَّلة حسب الطلب باستخدام الحاسب الآلي (CNC)، يكمن الفرق بين التجميع الموثوق به والفشل الميداني في التحكم الصارم في الأبعاد الخارجية/الداخلية (OD/ID)، واختيار المواد الصحيح، والتركيب الدقيق. في شركة Falcon CNC Swiss، نقوم بتصنيع الإدخالات المُشكَّلة بدقة وإدخالات الخيوط عالية التحمل لصناعات تتراوح من الروبوتات إلى الدفاع. يشرح هذا الدليل كيفية اختيار وتصنيع والتحقق من أدوات التثبيت المُشكَّلة حسب الطلب التي تتحمل الاهتزاز والتآكل والأحمال القصوى.

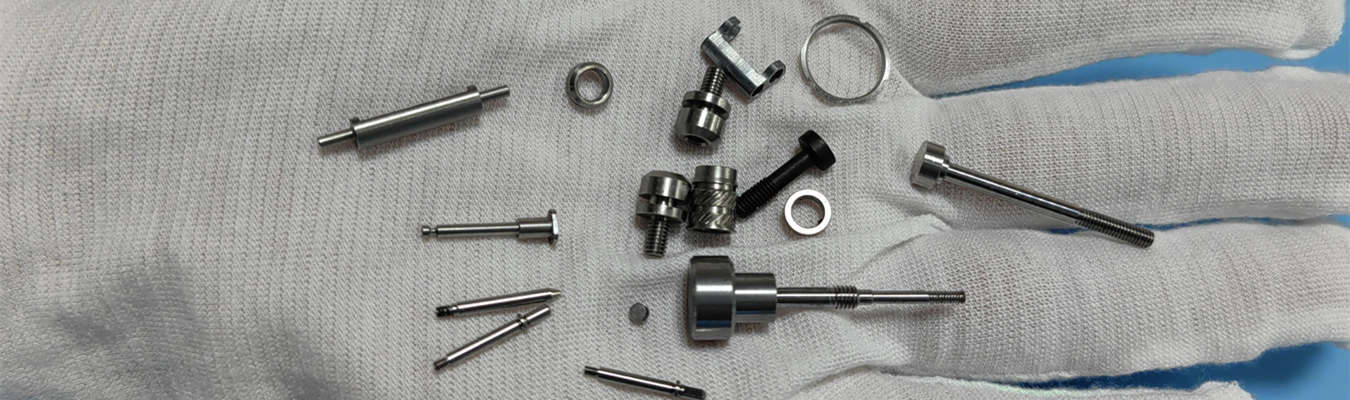

إدخالات خيوط مخصصة ذات تفاوتات ضيقة يتم تصنيعها بواسطة تصنيع سويسري باستخدام الحاسب الآلي للتطبيقات الصناعية والإلكترونية

ماذا تعني الإدخالات (Inserts) في الهندسة الدقيقة؟

في التصميم الميكانيكي، الإدخال (insert) هو مكون ملولب أو غير ملولب يتم تركيبه في مادة أساسية أكثر ليونة أو أضعف لتوفير نقطة تثبيت متينة ومقاومة للتآكل. ينتج عن تصنيع الإدخالات الدقيق أجزاء تقوم بما يلي:

إصلاح الخيوط التالفة في المسبوكات أو البلاستيك
تقوية الخيوط في المعادن اللينة (الألومنيوم، المغنيسيوم)
توزيع أحمال التثبيت بالتساوي لمنع التجريد
مقاومة التآكل الكهروكيميائي وعدم تطابق التمدد الحراري

على عكس أدوات التثبيت القياسية، يسمح إنتاج الإدخالات باستخدام الحاسب الآلي بأقطار مخصصة، وخطوات خيوط، وميزات قفل للتطبيقات الحرجة. استكشف خدمات التصنيع السويسري الكاملة لدينا بدءًا من النموذج الأولي وصولاً إلى كميات الإنتاج للإدخالات.

ما هي الأنواع المختلفة للإدخالات؟

اختيار النوع الصحيح من الإدخالات هو الخطوة الأولى نحو التجميعات الخالية من العيوب. فيما يلي تصنيف يعتمد على طرق تصنيع الإدخالات الصناعية:

نوع الإدخال	الوصف	الأفضل لـ	المواد النموذجية
ملفوف حلزونيًا (Helical coiled)	إدخال سلكي على شكل زنبرك	إصلاح الخيوط التالفة، المعادن اللينة	الفولاذ المقاوم للصدأ، البرونز الفسفوري
جلبة صلبة (Solid bushing)	جدران سميكة، مشكَّلة بالكامل	مقاومة عالية للخلع، أحمال ثقيلة	إدخالات خيوط من الفولاذ المقاوم للصدأ، فولاذ سبائكي
ذاتي القطع (Self-tapping)	حواف قطع تشكل خيوطًا أثناء التركيب	البلاستيك، الصفائح الرقيقة	فولاذ مقسى، نحاس أصفر
كبس / مخدد (Press-in / knurled)	تخديدات خارجية لملاءمة تداخلية	الإلكترونيات، أغلفة القوالب المعدنية	نحاس أصفر، ألومنيوم
تركيب بالحرارة / فوق صوتي (Heat-set / ultrasonic)	تنصهر في اللدائن الحرارية	إدخالات خيوط بلاستيكية للأجهزة الطبية	نحاس أصفر، فولاذ مقاوم للصدأ

بالنسبة للإدخالات الدقيقة لمصنعي المعدات الأصلية (OEM)، تقدم Falcon CNC Swiss إدخالات خيوط مخصصة الخطوة، وإدخالات خيوط دقيقة، وإدخالات تجويف دقيق بتفاوتات في القطر الداخلي (ID) تصل إلى ±0.0002 بوصة.

كيف تعمل إدخالات الفهرسة (Indexable Inserts)؟ (توضيح للمهندسين)

ملاحظة: إدخالات الفهرسة هي أطراف أدوات القطع المستخدمة في المخارط وآلات التفريز - وهي تختلف عن إدخالات الخيوط. بالنسبة لتثبيت الخيوط، نركز على الإدخالات الصلبة والحلزونية. ومع ذلك، إذا كان تطبيقك يتضمن إدخالات قطع قابلة للفهرسة للتصنيع الآلي، فيمكن لـ Falcon إنتاج إدخالات فهرسة مخصصة من الكربيد أو السيراميك عبر منصة التصنيع السويسرية باستخدام الحاسب الآلي (CNC Swiss). يرجى الاتصال بفريقنا الهندسي للحصول على التفاصيل.

ما الفرق بين Helicoil والإدخال؟

يسأل العديد من المهندسين: "Helicoil مقابل الإدخال الصلب - أيهما أفضل؟" تعتمد الإجابة على الحمل والبيئة.

الميزة	Helicoil (سلك ملفوف)	إدخال الجلبة الصلبة
المادة	سلك من الفولاذ المقاوم للصدأ	قضيب مشكَّل (فولاذ، نحاس أصفر، تيتانيوم)
التركيب	يتطلب قضيبًا وسائقًا خاصين	يتم تثبيته بالبراغي أو الكبس
القوة	جيدة للقص؛ مقاومة خلع أقل	مقاومة عالية جدًا للخلع وعزم الدوران
قفل الخيط	رقعة لاصقة اختيارية	يمكن دمج مفاتيح ميكانيكية أو مادة لاصقة
قابلية إعادة الاستخدام	غير موصى بها بعد الإزالة	غير قابلة لإعادة الاستخدام بشكل عام
الأفضل لـ	مسبوكات الألومنيوم، مجموعات الإصلاح	الاهتزاز العالي، الآلات الثقيلة، إدخالات الحاسب الآلي الثقيلة

بالنسبة لإدخالات الخيوط ذات التفاوتات الضيقة في الإلكترونيات أو السيارات، توفر الإدخالات الصلبة المُشكَّلة موثوقية فائقة.

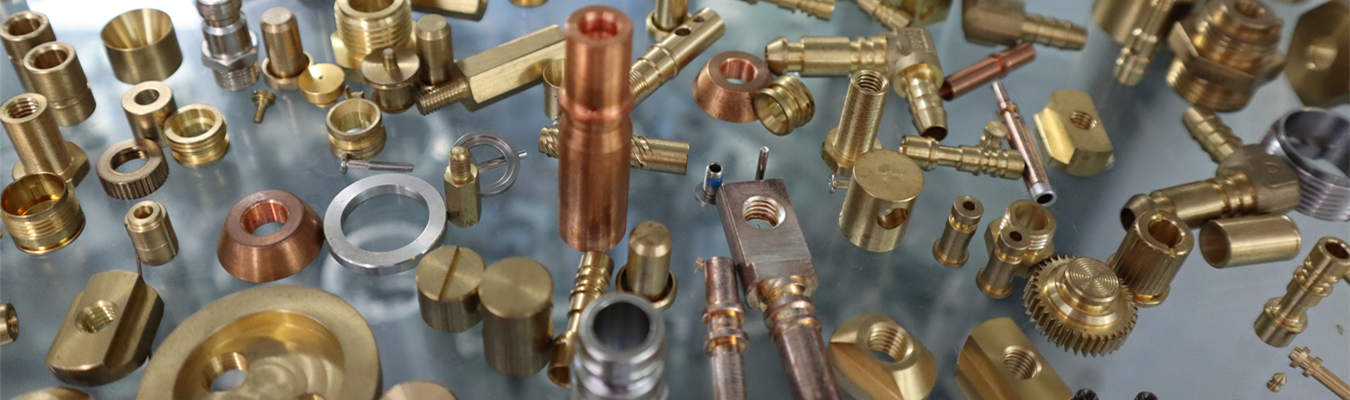

إدخالات نحاسية عالية الدقة يتم إنتاجها باستخدام التصنيع السويسري باستخدام الحاسب الآلي للموصلات الكهربائية والتجميعات الملولبة

توافق المواد: مطابقة الإدخالات لمواد الأساس والبيئات

إرشادات المادة الأساسية

المادة الأساسية	مادة الإدخال الموصى بها	الخطر في حالة عدم التطابق
الألومنيوم	فولاذ مقاوم للصدأ، نحاس أصفر، إدخالات CNC مؤكسدة	تآكل كهروكيميائي مع الفولاذ المقاوم للصدأ (يتطلب عزل)
بلاستيك (ABS, PC, PEEK)	إدخالات نحاسية دقيقة، إدخالات خيوط بلاستيكية	تشقق إذا كان الإدخال كبيرًا جدًا أو حادًا
فولاذ / حديد زهر	فولاذ سبائكي، فولاذ مقاوم للصدأ	لا يوجد خطر كبير ولكن تجنب النحاس الأصفر (لين جدًا)
تيتانيوم	إدخالات خيوط تيتانيوم أو فولاذ مقاوم للصدأ	التآكل السطحي (Galling) مع نفس المادة؛ استخدم مانع الاحتكاك
سبائك النحاس	نحاس أصفر، برونز	تآكل إلكتروليتي مع إدخالات الألومنيوم

بالنسبة لإدخالات الخيوط من الدرجة البحرية، حدد الفولاذ المقاوم للصدأ 316 أو إدخالات الفولاذ السبائكي الدقيقة المطلية بطبقة إضافية.

العوامل البيئية والطلاءات

مقاومة التآكل: استخدم إدخالات مطلية بالكروم أو إدخالات CNC مؤكسدة للتعرض للمياه المالحة أو المواد الكيميائية.
درجة حرارة عالية (200 درجة مئوية +): إدخالات خيوط تيتانيوم أو إنكونيل؛ تجنب النحاس الأصفر القياسي.
مقاومة التآكل: إدخالات خيوط معالجة حرارياً (مقساة إلى 40-45 HRC) تتحمل ملايين الدورات.

تقوم شركة Falcon CNC Swiss بتصنيع إدخالات خيوط من الفولاذ المقاوم للصدأ، وإدخالات نحاسية دقيقة، وإدخالات CNC من الألومنيوم، وإدخالات خيوط تيتانيوم مع إمكانية التتبع الكامل للمواد.

تصنيع الإدخالات الدقيقة: كيف تحقق Falcon CNC Swiss التفاوتات الضيقة

إدخالات الخيوط الصغيرة والمتناهية الصغر

بالنسبة لإدخالات الخيوط المتناهية الصغر المستخدمة في الإلكترونيات أو الأجهزة الطبية (M1.6 إلى M4)، يؤدي الخراطة التقليدية إلى حدوث انحراف. تحافظ مخارطنا من النوع السويسري مع البطانات التوجيهية على:
