عندما يتعطل مغزل عالي السرعة، يكون الجاني غالبًا غير مرئي—فجوة بمقياس ميكرون في جلبة مخرطة دقيقة. بالنسبة للمهندسين الذين يبحثون عن أجزاء الخراطة السويسرية باستخدام الحاسب الآلي، فإن الحفاظ على تحمل دقيق في التصنيع السويسري للقطر الخارجي والقطر الداخلي أمر غير قابل للتفاوض. بدون تحكم بمقدار ±0.0001 بوصة، يفشل التركز، ويتسارع التآكل، وتتعرض مجموعتك بأكملها لخطر التوقف الكارثي. في Falcon CNC Swiss، نقوم بتصنيع جلب سويسرية عالية الدقة لتطبيقات الطبية والسيارات والروبوتات حيث تكون الميكرونات مهمة. يشرح هذا الدليل كيفية تحديد وتصنيع والتحقق من الجلب الدقيقة المخصصة التي تعمل تحت أحمال شديدة.
قبل الخوض في التفاوتات المسموح بها، دعنا نوضح الأساسيات. الجلبة هي مكون ميكانيكي أسطواني يوفر واجهة منخفضة الاحتكاك ومقاومة للتآكل بين جزأين متحركين—عادةً عمود ومبيت. على عكس المحامل الدوارة، تستخدم الجلب (وتسمى أيضًا محامل الجلب) الاتصال المنزلق.
تقليل الاحتكاك والاهتزاز
حماية الأعمدة من التلامس المباشر بين المعدن والمعدن
توزيع الأحمال بالتساوي على مساحة سطح كبيرة
التعويض عن عدم المحاذاة الطفيفة
يشير إلى مكون مُصنَّع حيث يتم التحكم بدقة في القطر الخارجي والقطر الداخلي لإنشاء تركيب تداخلي أو منزلق. بالنسبة للجلب عالية التحمل، حتى انحراف بمقدار 0.005 مم يمكن أن يدمر طبقة التزييت ويسبب الانغلاق.
مورد داخلي: استكشف قدراتنا في التصنيع باستخدام الخراطة باستخدام الحاسب الآلي لإنتاج الجلب بكميات كبيرة.

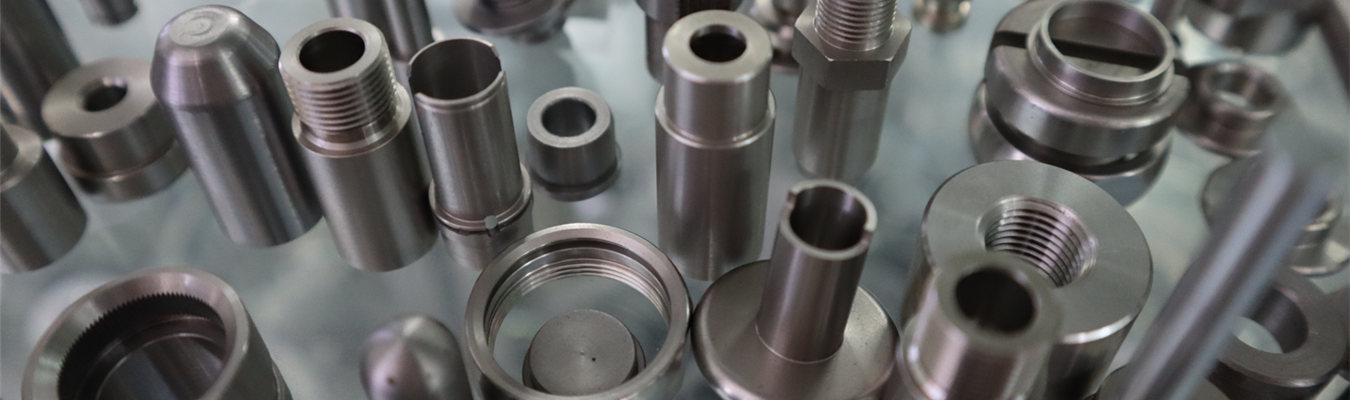

في الجلب المخرطة باستخدام الحاسب الآلي، تحدد العلاقة بين القطر الخارجي والقطر الداخلي فئة التركيب وسعة الحمل والسلوك الحراري. يضمن استخدام شركة مصنعة للجلب بمخرطة سويسرية مثل Falcon:
| المعلمة | التفاوت النموذجي (بوصة) | التأثير على الأداء |
| القطر الخارجي | ±0.0001 بوصة | تركيب تداخلي مع المبيت، يمنع الدوران |
| القطر الداخلي | ±0.0002 بوصة | خلوص العمود، الاحتفاظ بطبقة الزيت |
| التركز (TIR) | 0.0002 بوصة | يقلل الاهتزاز، يطيل عمر المغزل |
| تشطيب السطح (Ra) | 8–16 ميكرو بوصة | يحسن توزيع مادة التزييت |
لتصنيع الجلب الطويلة النحيفة، يعد الحفاظ على الاستقامة في حدود 0.0005 بوصة لكل بوصة أمرًا بالغ الأهمية. تعمل مخارطنا السويسرية المزودة بجلب توجيهية على التخلص من الانحراف، حتى بالنسبة لنسب الطول إلى القطر التي تتجاوز 10:1.
المحامل الدقيقة هي مكونات مصنعة بتفاوتات أكثر صرامة (غالبًا ABEC 5 أو أعلى) وضوابط هندسية أكثر صرامة. بينما قد تحتوي الجلبة القياسية على تفاوت ±0.001 بوصة، تتطلب جلب التجويف الدقيق للروبوتات أو الأجهزة الطبية:
إجمالي الانحراف المشار إليه (TIR) 0.0002 بوصة
استدارة في حدود 0.0001 بوصة
إمكانية تتبع المواد المعتمدة
تنتج Falcon CNC Swiss جلبًا مصنعة سويسريًا تعمل كمحامل دقيقة في تطبيقات مثل الأدوات الجراحية ومبيتات المستشعرات.
يجب على المهندسين مطابقة نوع الجلبة مع ظروف التشغيل. فيما يلي تصنيف يعتمد على طرق تصنيع الجلب باستخدام الحاسب الآلي:
| نوع الجلبة | المواد النموذجية | فئة التفاوت | التطبيقات الشائعة |
| أسطوانية عادية | نحاس، برونز، PEEK | ±0.0005 بوصة | جلب توجيهية صناعية عامة |
| بشفة | ألومنيوم، ستانلس ستيل | ±0.0002 بوصة | دعم الأحمال المحورية، جلب أذرع الروبوت |
| بكتف | فولاذ، تيتانيوم | ±0.0001 بوصة | تحديد المواقع بدقة، جلب مبيت المستشعر |
| ذاتية التزييت | برونز + جرافيت، مركبات PTFE | ±0.0003 بوصة | جلب تآكل المعدات، مناطق بدون صيانة |
| رفيعة الجدار | ستانلس ستيل مقسى، PEEK | ±0.00015 بوصة | جلب دقيقة من الدرجة الطبية، مساحات ضيقة |
بالنسبة للجلب ذات الأقطار المخصصة، نقوم بتصنيع أي حجم من 0.5 مم إلى 80 مم للقطر الخارجي باستخدام الأدوات الحية ومزامنة المغزل الفرعي.
هل تحتاج إلى حل مخصص؟ اطلب عرض سعر لخدمات التصنيع السويسري مع ردود فعل مجانية حول قابلية التصنيع.
تواجه المخارط التقليدية صعوبة مع الجلب الصغيرة والنحيفة بسبب انحراف الجزء. يحل التصنيع السويسري للأقطار الصغيرة هذه المشكلة باستخدام جلبة توجيهية تدعم المادة في حدود 5 مم من أداة القطع. تشمل فوائد جلب الأكمام المخرطة باستخدام الحاسب الآلي:
التركز محسوب بدقة 0.0001 بوصة TIR
تشطيبات سطحية تصل إلى Ra 0.8
جلب باستخدام الحاسب الآلي للإنتاج الدفعي مع فحص CMM بنسبة 100%
نحن نجمع بين الأدوات الحية والطحن والأعمال الخلفية للأشكال الهندسية المعقدة—أخاديد الزيت، والثقوب المتقاطعة، أو الخيوط الخارجية—في تثبيت واحد.
بعد الخراطة، قد تتطلب بعض الجلب السويسرية عالية الدقة:
التجليخ بدون مركز – لاستدارة القطر الخارجي أقل من 0.00005 بوصة
التجويف – لإنشاء نمط متقاطع متحكم به على القطر الداخلي للاحتفاظ بالزيت
التخميل أو الطلاء – DLC، أو الأنودة، أو النيكل غير الكهربائي لمقاومة التآكل

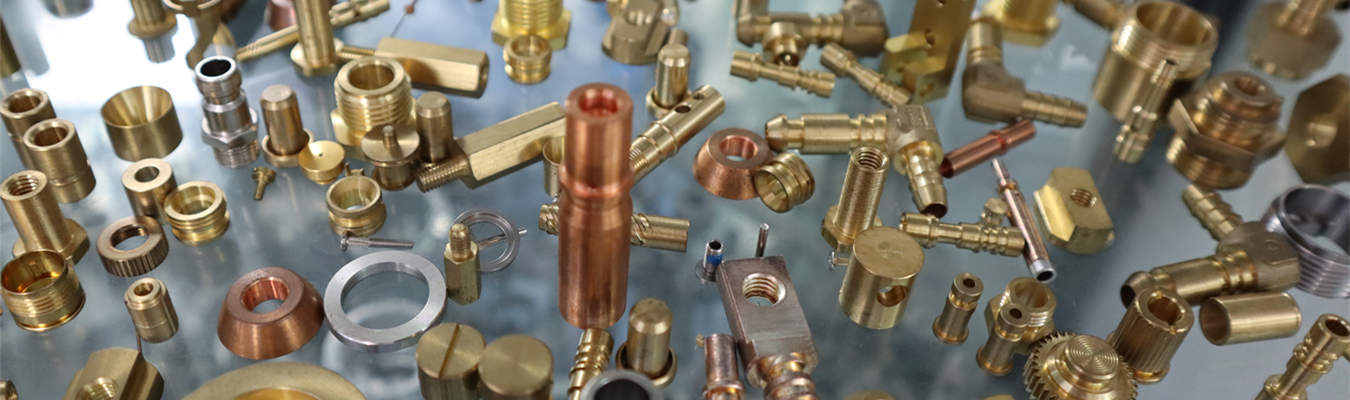

تخضع كل دفعة لمراقبة إحصائية للعملية أثناء التصنيع وفحص CMM نهائي. نحافظ على إمكانية التتبع الكاملة للجلب المصنعة من الستانلس ستيل، والجلب النحاسية الدقيقة، وجلب الألومنيوم باستخدام الحاسب الآلي، والجلب السويسرية البلاستيكية.
يؤثر اختيارك للمادة بشكل مباشر على عمر التآكل ومقاومة التآكل والاستقرار الحراري. تقوم Falcon CNC Swiss بتصنيع مجموعة واسعة:
| عائلة المواد | السبائك / الدرجات | الخصائص الرئيسية | الأفضل لـ |
| ستانلس ستيل | 303, 304, 316, 17-4 PH | مقاومة التآكل، قوة عالية | جلب دقيقة من الدرجة الطبية، بحرية |
| نحاس | C360, C485 | قابلية التصنيع، احتكاك منخفض | توصيلات هوائية، جلب أدوات |
| ألومنيوم | 6061, 7075 | خفيف الوزن، توصيل حراري | فضاء، جلب أذرع الروبوت |
| تيتانيوم | Grade 5 (Ti-6Al-4V) | نسبة ق
