الدليل الشامل للصواميل النحاسية والإدراجات: التوصيلية، الطلاء، وتكامل الموصلات

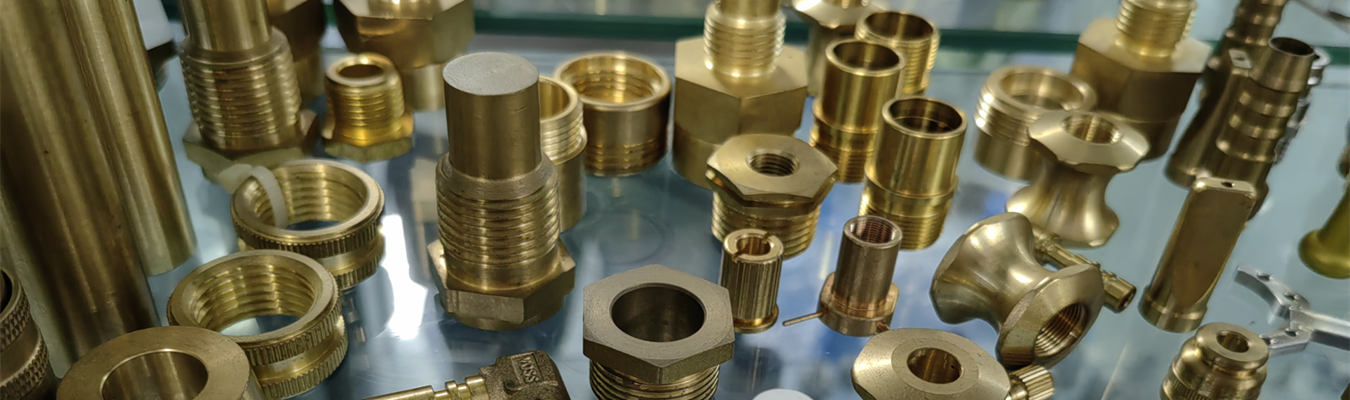

تستخدم التكنولوجيا الحديثة صواميل النحاس والمدخلات النحاسية على نطاق واسع. تُستخدم المدخلات النحاسية الملولبة، والمدخلات النحاسية المخددة، والصواميل النحاسية الدقيقة لأغراض متعددة لتثبيت كل شيء بدءًا من الهواتف الذكية وحتى الآلات الكبيرة. يختار المهندسون النحاس لمزيجه الفريد من القدرة الميكانيكية والتوصيل الكهربائي. يغطي هذا الدليل كيفية عمل النحاس المستخدم في هذه التطبيقات، والحاجة إلى الطلاءات، وكيف تلعب مثبتات النحاس دورًا في توصيلات التجميع الحديثة.

يُعد علم المواد النحاسية، وما يقابله من توصيل كهربائي، من الأسباب الرئيسية التي تجعل المهندسين يختارون النحاس كمثبت مفضل. على عكس المثبتات الفولاذية أو البلاستيكية، توفر مثبتات النحاس للمهندسين خصائص كهربائية يمكن التنبؤ بها، ولهذا السبب تعتبر مثبتات النحاس هي المعيار الصناعي لمكونات التثبيت التي ستحمل شحنات كهربائية أو توفر تأريضًا. هناك العديد من أنواع مثبتات النحاس التي يمكن استخدامها مثل: الصامولة الدقيقة، أو الصامولة المربعة، أو صامولة الضغط لتطبيقات التثبيت الدائمة.

تركيب السبائك والأداء الحراري والكهربائي

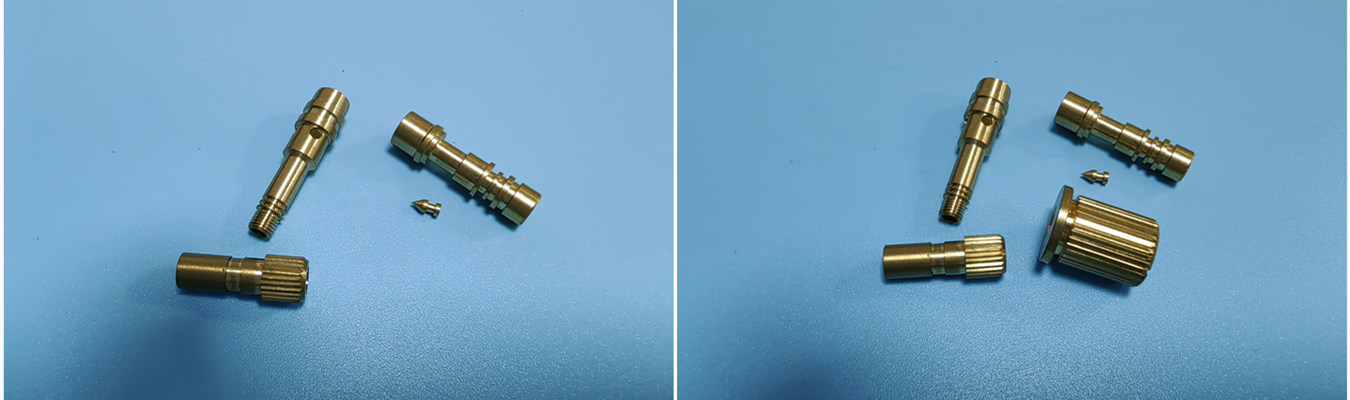

C36000 هي السبيكة الأكثر استخدامًا لهذه الأجزاء، والمعروفة أيضًا باسم النحاس سهل التشغيل الآلي. يتكون النحاس سهل التشغيل الآلي C36000 من النحاس (60 في المائة) والرصاص (3 في المائة) والزنك (الباقي) في تركيبته. يوفر النحاس التوصيل الكهربائي ويسمح الرصاص بسهولة التشغيل الآلي على المعدات عالية السرعة. تعتبر تطبيقات الموثوقية العالية التي تستخدم المدخلات النحاسية ذاتية القطع، والمدخلات النحاسية المثبتة بالحرارة، والمدخلات النحاسية بالموجات فوق الصوتية نموذجية لكيفية استخدام المدخلات النحاسية في التجميعات البلاستيكية.

بالمقارنة مع الفولاذ الكربوني النموذجي، يتمتع النحاس بموصلية كهربائية تبلغ حوالي 25 إلى 30 في المائة مقارنة بالنحاس النقي. بينما الموصلية أقل بكثير من النحاس، إلا أنها متفوقة على الفولاذ. أيضًا، تتمتع هذه السبيكة بخصائص قوة جيدة وليونة. حقيقة أن المادة لا تصبح هشة مثل الفولاذ المقسى أمر ضروري لتلك الأجزاء التي تتعرض للاهتزاز المستمر.

ما هي الأنواع الثلاثة للنحاس؟

غالبًا ما يسأل المهندسون: ما هي الأنواع الثلاثة للنحاس؟ التصنيفات الأكثر شيوعًا هي:

• النحاس ألفا (أقل من 35٪ زنك) – مطاوع وقابل للتشغيل على البارد، مثالي للضغط والتشكيل.

• النحاس ألفا-بيتا (35-45٪ زنك) – أقوى وأصلب، يُستخدم في التشغيل على الساخن والتشغيل الآلي.

• النحاس بيتا (أكثر من 45٪ زنك) – صلب جدًا وقوي جدًا، يُستخدم عادةً في الصب وتطبيقات القوة العالية.

بالنسبة لإنتاج المثبتات الدقيقة، يندرج النحاس سهل التشغيل الآلي (C36000) ضمن فئة ألفا-بيتا مع إضافة الرصاص لقابلية تشغيل آلي ممتازة.

قياس موصلية النحاس في تطبيقات الموصلات

يقيس المصممون موصلية هذه المواد مقابل معيار النحاس الملدن الدولي (IACS). يبلغ النحاس النقي 100٪ IACS. يتراوح النحاس C36000 عادةً بين 26٪ و 28٪ IACS. بالنسبة للصواميل النحاسية الدقيقة (المترية) والمدخلات النحاسية الملولبة (البوصة)، تؤثر قيمة الموصلية هذه بشكل مباشر على الأداء في التجميعات الكهربائية.

في الموصلات عالية التردد أو عالية الطاقة، يحدد هذا الرقم تراكم الحرارة. المادة ذات الموصلية المنخفضة ستولد مقاومة أكبر. وهذا يخلق حرارة تحت الحمل العالي. يستخدم المهندسون هذه البيانات لتحديد أقصى تيار يمكن للمثبت التعامل معه قبل أن يخاطر بإتلاف الغلاف البلاستيكي المحيط للموصل.

إدارة التمدد الحراري في أنظمة المواد المختلطة

غالبًا ما تستخدم العلب الإلكترونية البلاستيك أو المواد المركبة. للنحاس معدل تمدد حراري يختلف عن هذه المواد. عندما يسخن الجهاز، يتمدد المدخل النحاسي والغلاف البلاستيكي بسرعات مختلفة. تصبح تفاوتات الصواميل النحاسية واللولبة النحاسية عالية الدقة حاسمة هنا لضمان الملاءمة المناسبة.

إذا لم تتم إدارة ذلك، يمكن أن يتسبب المدخل في تشقق البلاستيك أو فقدان قبضته. تستخدم التصميمات الناجحة أنماطًا مخددة على السطح الخارجي للمدخل. تعض هذه الأسنان في البلاستيك. وهذا يخلق قفلًا ميكانيكيًا يستوعب التمدد الطفيف دون فقدان سلامة التوصيل. غالبًا ما تُصمم المدخلات النحاسية لقوالب البلاستيك والمدخلات النحاسية المُشغَّلة باستخدام الحاسب الآلي بهذه الميزات.

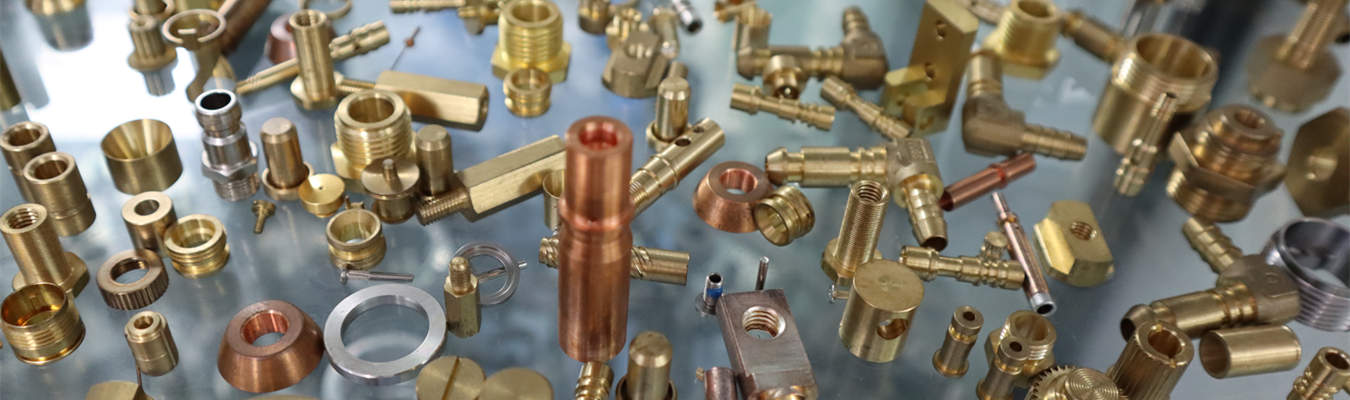

تعرف على المزيد حول خدمة التشغيل السويسري لدينا لإنتاج الصواميل والمدخلات النحاسية بكميات كبيرة.

الطلاءات والمعالجات السطحية الأساسية للمدخلات النحاسية

النحاس عرضة للأكسدة في البيئات القاسية. بمرور الوقت، تتشكل طبقة رقيقة من البهتان على السطح، مما يزيد من المقاومة الكهربائية. يمنع الطلاء ذلك ويضمن بقاء المثبت موثوقًا به طوال عمر المنتج.

متطلبات مقاومة التآكل للمثبتات النحاسية

الرطوبة والملح هما عدوا التلامسات الكهربائية. إذا استقرت صامولة نحاسية على هيكل من الألومنيوم، يمكن أن يحدث تآكل جلفاني. يحدث هذا لأن المعادن تتفاعل عبر الرطوبة، مما يتسبب في تحلل أحدهما. بالنسبة للمدخلات النحاسية الملولبة في السيارات، والمكونات النحاسية للأجهزة الطبية، وأجهزة النحاس في الروبوتات، تعتبر مقاومة التآكل أولوية قصوى.

يعمل الطلاء كحاجز. فهو يعزل النحاس عن البيئة. يعتمد اختيار الطلاء المناسب على بيئة الخدمة. تتطلب الغرفة النظيفة الداخلية حماية أقل من حجرة محرك السيارة الخارجية.

خيارات الطلاء الشائعة: تطبيقات القصدير والنيكل والذهب

تشطيبات مختلفة تحل مشاكل هندسية مختلفة. استخدم هذه القائمة لاختيار الطلاء المناسب:

• القصدير: هذا هو الخيار الأكثر شيوعًا للإلكترونيات العامة. إنه ميسور التكلفة ويجعل اللحام سهلاً للغاية. يحمي من التآكل الطفيف. مثالي للصواميل النحاسية للإلكترونيات والأجهزة الاستهلاكية.

• النيكل: النيكل أكثر صلابة من القصدير ويقاوم التآكل. إنه مثالي للأجزاء التي سيتم ربطها وفكها عدة مرات. كما أنه يوفر بعض التدريع المغناطيسي. غالبًا ما يتم تحديده لإنتاج الصواميل النحاسية بكميات كبيرة.

• الذهب: يوفر الذهب أقل مقاومة تلامس. لا يتأكسد، مما يجعله الخيار لتطبيقات الإشارات عالية الموثوقية حيث تكون كل ملي أوم من المقاومة مهمة.

سُمك الطلاء واختبار الالتصاق ومعايير المتانة

يُقاس الطلاء بوحدات الميكرو بوصة أو الميكرون. يبلغ سمك طبقة طلاء القصدير النموذجية من 100 إلى 200 ميكرو بوصة. إذا كانت الطبقة رقيقة جدًا، فسوف تتآكل بسرعة. إذا كانت سميكة جدًا، فقد لا تتناسب الخيوط الموجودة على الصامولة أو المدخل بشكل صحيح. لهذا السبب فإن العمل مع شركة مصنعة للمدخلات النحاسية أو موردي صواميل نحاسية بالجملة يحافظون على مراقبة صارمة للجودة أمر ضروري.

يتحقق المهندسون من ذلك باستخدام اختبارات رذاذ الملح. يتم وضع الجزء في غرفة ضباب ملحي لعدد محدد من الساعات. إذا ظهر صدأ أحمر أو تآكل أخضر، فقد فشل الطلاء. يضمن اختبار الالتصاق أيضًا عدم تقشر الطلاء عند تثبيت المثبت.

دمج الصواميل والمدخلات النحاسية في تجميعات الموصلات

الملاءمة الميكانيكية للمدخل النحاسي تحدد جودة التوصيل الكهربائي النهائي. الملاءمة الفضفاضة تسبب ضوضاء في الإشارة وعدم استقرار كهربائي. يجب تصنيع الصواميل النحاسية الدقيقة المخصصة والمدخلات النحاسية الملولبة بكميات كبيرة بأبعاد متسقة.

توافق الخيوط وعزم الربط للمدخلات النحاسية

نظرًا لطبيعته اللينة، يمكن استخدام النحاس لتصنيع الخيوط بسهولة؛ ولكن بسبب نعومته، يجب توخي الحذر بشأن مقدار عزم الربط المطبق على المادة عند استخدام مثبتات ملولبة؛ وإلا، فهناك خطر تجريد الخيوط من برغي فولاذي ملولب يتم شده بإفراط في مدخل نحاسي.

بالإضافة إلى ذلك، يحدد المهندسون قيم عزم ربط محددة لاستخدامها على المدخلات النحاسية، اعتمادًا على حجم الجزء الملولب من المدخل وطريقة تثبيت المدخل، والتي ستحدد أيضًا مقدار الحمل الذي يمكن أن يتحمله كل نوع من المدخلات. يمكن للمدخلات المقولبة عادةً أن تحمل أحمالًا أثقل من المدخلات المثبتة بالحرارة، اعتمادًا على ما إذا كان الجزء المقولب يوفر دعمًا لجسم المدخل النحاسي، حيث تعتمد المدخلات المثبتة بالحرارة على البلاستيك للتدفق حول السطح المخدد الخارجي للمدخل النحاسي لقوة الجزء.

تحقيق نقاط تلامس كهربائية منخفضة المقاومة

غالبًا ما يُستخدم المدخل كمسار تأريض من لوحة الدوائر المطبوعة (PCB) إلى الهيكل. لكي يعمل بشكل صحيح، يجب أن تكون أسطح التلامس نظيفة. بعد التثبيت، يجب أن يكون سطح المدخل النحاسي خاليًا من النتوءات البلاستيكية أو الحطام.

هناك حاجة إلى نقطة تلامس عالية الضغط للحصول على أقل مقاومة. يساعد استخدام حلقة موصلة أو شكل رأس برغي محدد في تركيز الضغط على مساحة صغيرة. هذا يخترق أي أغشية سطحية متبقية ويضمن مسارًا مباشرًا من معدن إلى معدن.

ما هي استخدامات الصواميل النحاسية؟

ما هي استخدامات الصواميل النحاسية؟ تخدم الصواميل والمدخلات النحاسية مجموعة واسعة من التطبيقات:

• الإلكترونيات: نقاط التأريض، أجهزة المو
