كيف يتم تشكيل الأجزاء الصغيرة؟ العلم وراء الدقة على المستوى المجهري

في الصناعات التي يُعتبر فيها عرض شعرة الإنسان (≈80 ميكرومتر) خشنًا، تقوم تقنيات التصنيع السويسري والتصنيع الدقيق بتصنيع مكونات بحجم صغير يصل إلى 0.3 مم مع تفاوتات ضيقة. من الأجهزة المنقذة للحياةالغرسات الطبيةإلى الموصلات الدقيقة التي تمكّن شبكات الجيل الخامس، إليك كيف يلتقي الدقة بالابتكار.

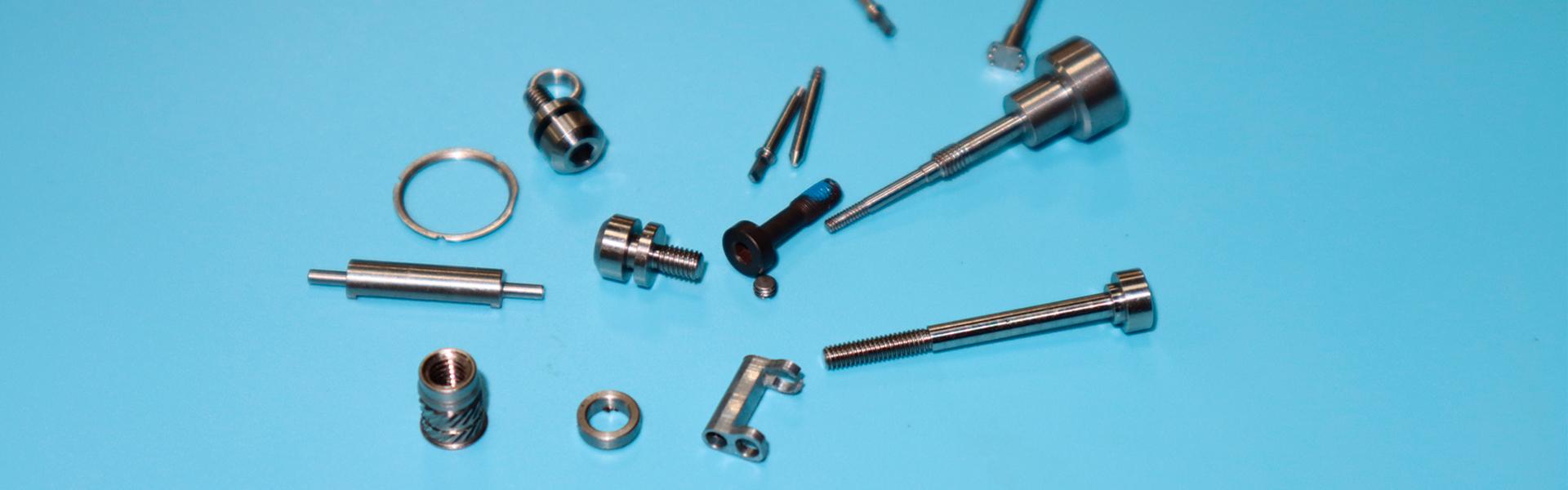

1. مقدمة في تصنيع الأجزاء الصغيرة

ينتج التصنيع الدقيق مكونات أصغر من 1 مم، وهي ضرورية من أجل:

• الطب: براغي العمود الفقري (خشونة سطح Ra 0.2 ميكرومتر) والمجسات العصبية

• الإلكترونيات: موصلات بمسافة 0.05 مم لأجهزة إنترنت الأشياء

• السيارات: فوهات حاقن الوقود بقنوات دقيقة 0.1 مم

أكثر من 78% من مصنعي الأجهزة الطبية يعتمدون على التصنيع الدقيق للمكونات المتوافقة مع إدارة الغذاء والدواء الأمريكية.

2. ما هو التصنيع الدقيق؟

التصنيع الدقيقيزيل المواد على مستويات ميكرومترية، ويختلف عن الطرق التقليدية:

3. المواد المستخدمة فيتصنيع الأجزاء الصغيرة

المواد الرئيسية والتحديات

تطبيقات الأجزاء الصغيرة الدقيقة

الطب: براغي عظام تيتانيوم بقطر 0.4 مم وخشونة Ra 0.2 ميكرومتر1

الإلكترونيات: موصلات 5G مطلية بالذهب (مسافة 0.05 مم)9

السيارات: دبابيس بطارية EV نحاسية مقاومة لـ 700 درجة مئوية

تقدم Falcon CNC Swiss شهادات المواد للأجزاء الطبية المتوافقة مع ISO 13485

4. آلات التصنيع الدقيق

آلات CNC السويسرية

رأس الانزلاق: يثبت القضبان بقطر 0.3–32 مم ضمن 0.1 مم من الأدوات

الأدوات الحية: أكثر من 12 أداة للطحن/الحفر المتزامن

مغازل فرعية: ميزات العمل الخلفي دون إعادة التثبيت

التقنيات الداعمة

قطع الأسلاك بالتفريغ الكهربائي: يقطع الفولاذ المقوى بدقة 0.02 مم

التصنيع الدقيق بالليزر: ليزر فيمتو ثانية لمركبات الأنابيب النانوية الكربونية

5. التصنيع باستخدام CNC السويسري للأجزاء الصغيرة

تتفوق الآلات السويسرية في إنتاج أجزاء البراغي الآلية مثل مثبتات M1.0:

التفاوتات: ±0.001 بوصة على دبابيس تيتانيوم بقطر 0.5 مم

الكفاءة: 15 ألف برغي طبي خلال 48 ساعة مع استخدام 98% من المواد

التعقيد: تشكيل خماسي المحاور لأنماط الدعامات الوعائية

6. الأدوات عالية الدقة

الأدوات المطلية بالماس: تطيل العمر بنسبة 200% في تصنيع السيراميك

مراقبة الأدوات: الكشف عن التآكل بالذكاء الاصطناعي يقلل النفايات بنسبة 30

% التقنيات المتقدمة

التصنيع عالي السرعة: مغازل بسرعة 50,000 دورة في الدقيقة للموصلات الألومنيوم

CNC سويسري خماسي المحاور: يصنع براغي العظام في إعداد واحد

الأنظمة الهجينة بالليزر: تجمع بين التصنيع السويسري وتشكيل السطح

7. مراقبة الجودة في التصنيع الدقيق

المسح بالليزر: يتحقق من تمركز 0.5 ميكرومتر على حوامل العدسات

المسح المقطعي: يكشف الفراغات الداخلية في الغرسات القابلة للتحلل

التحكم الإحصائي في العملية: يحافظ على CpK > 1.67 لدفعات تزيد عن 10 آلاف

9. Falcon CNC Swiss: إعادة تعريف الدقة

الشهادات: ISO 13485، IATF 16949، وAS9100114

القدرات: أكثر من 300 آلة سويسرية تنتج مكونات عالية الدقة

دراسة حالة: خفض معدل النفايات للمجسات العصبية بنسبة 85% لصالح NeuroTech Solutions

الاستنتاج والخطوات التالية

يتيح التصنيع الدقيق ابتكارات كانت تُعتبر مستحيلة. بالنسبة لأجزاء البراغي الآلية التي تتطلب دقة مجهرية، تقدم Falcon CNC Swiss خبرة لا مثيل لها.

اتصل بنااليوم من أجلتدقيق الدقة المجاني
