البراغي والمثبتات المخصصة: دليل هندسي شامل للمواد والتصنيع

مقدمة: الحالة لصالح المثبتات المخصصة

يمكن استخدام المثبتات القياسية (التي تُسمى أحيانًا السلع الأساسية) مثل الصواميل والمسامير في العديد من المواقف؛ ومع ذلك، إذا كان تصميمك يتطلب شكلاً خاصًا للسن، أو طولًا خاصًا، أو مادة خاصة، أو تكوين رأس فريدًا، فإن المثبتات القياسية غير مناسبة لتطبيقك.

تسد المسامير والمثبتات المخصصة الفجوة بين الكتالوجات القياسية وتلبية احتياجاتك ومتطلباتك المحددة، مما يضمن الملاءمة المناسبة، وخصائص المواد، والأداء المتسق في بيئات مثل: تجميعات الفضاء الجوي؛ والغرسات الطبية؛ والآلات الصناعية.

يوضح هذا الدليل ما يحتاج المهندسون وموظفو المشتريات إلى معرفته حول تصنيع المسامير المخصصة؛ وكيف تعمل العملية، وكيفية اختيار المواد المناسبة، وكيفية تقدير المهلة الزمنية للتصنيع، وكيفية تحديد شركة تصنيع مسامير مخصصة ذات سمعة طيبة يمكنها توفير الأجزاء وفقًا للمواصفات باستمرار.

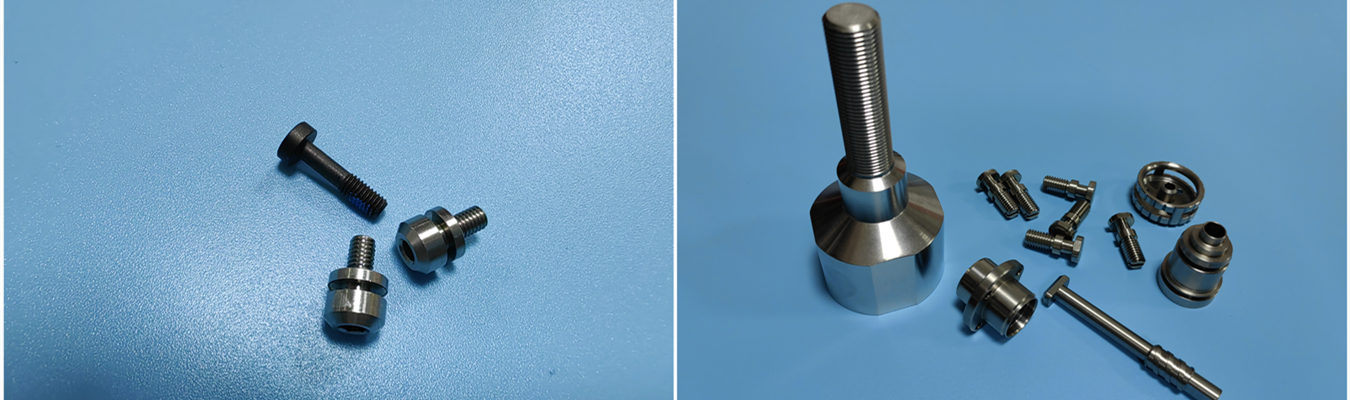

ما هي المسامير والمثبتات المخصصة؟

المسامير المخصصة هي مثبتات ملولبة يتم تصنيعها وفقًا لمواصفات غير قياسية. على عكس المسامير القياسية التي تتبع المعايير الصناعية (ASTM, ISO, DIN)، يتم تصميم المسامير المخصصة بناءً على ظروف تحميل محددة، والتعرض البيئي، والمتطلبات البعدية الفريدة لتطبيقك.

تغطي المثبتات المخصصة طيفًا واسعًا:

• تتطلب براغي الآلات المخصصة للأجهزة الدقيقة درجات سن وأشكال رأس دقيقة لا تستطيع الجداول القياسية استيعابها

• مسامير مصممة خصيصًا بأطوال غير عادية أو مواصفات مواد للآلات المتخصصة

• مثبتات صناعية مخصصة مصممة لتحمل درجات الحرارة القصوى، أو المواد الكيميائية المسببة للتآكل، أو بيئات الاهتزاز العالي

• عندما لا تستطيع المعدات القياسية تلبية متطلباتك، تصبح المسامير المصنعة حسب الطلب الحل الوحيد القابل للتطبيق.

دليل هندسي: اختيار المواد للمسامير والمثبتات المخصصة

اختيار المادة المناسبة للمسامير والصواميل المخصصة هو أهم قرار هندسي في عملية التصميم. يؤثر اختيار المادة على القوة، ومقاومة التآكل، والوزن، والتكلفة، وفي النهاية، عمر التجميع الخاص بك.

المواد الشائعة للمثبتات المخصصة

جميع المواد تمثل نوعًا من المفاضلة. على سبيل المثال، المسامير المخصصة من الصلب الكربوني من الدرجة 8 فعالة من حيث التكلفة ولكن ليس لديها مقاومة للتآكل، لذا فهي تتطلب طلاءات مقاومة للتآكل، بينما يتمتع التيتانيوم بمقاومة ممتازة للتآكل والتوافق الحيوي، ولكنه يتطلب تصنيعًا متقدمًا بالخراطة السويسرية باستخدام الحاسب الآلي ومبردات خاصة للتصنيع. يعتبر الفولاذ المقاوم للصدأ حلاً وسطًا جيدًا بين هذين الطرفين لأنه يتمتع بمقاومة معقولة للتآكل وقابلية تصنيع معتدلة.

قائمة التحقق لاختيار المواد

عند اختيار المواد للمسامير والمثبتات المخصصة، ضع في اعتبارك:

• متطلبات قوة الشد: ما مقدار الحمولة التي يجب أن يتحملها المثبت؟

• التعرض البيئي: هل سيواجه الرطوبة أو المواد الكيميائية أو المياه المالحة أو درجات الحرارة القصوى؟

• قيود الوزن: هل تقليل الوزن أمر بالغ الأهمية لتطبيقك؟

• الامتثال التنظيمي: هل تحتاج المادة إلى تلبية معايير FDA أو ASTM أو ISO؟

• ميزانية التكلفة: هل يمكن للمشروع تحمل تكاليف المواد الممتازة عند الضرورة؟

بالنسبة للتطبيقات التي تتطلب مثبتات صناعية مخصصة، فإن موازنة هذه العوامل مع شركة تصنيع المسامير المخصصة خلال مرحلة التصميم يؤدي عادةً إلى الحل الأكثر فعالية من حيث التكلفة.

كيف تعمل عملية تصنيع المسامير المخصصة

يتضمن تصنيع المسامير المخصصة تحويل مواصفات التصميم الخاصة بك إلى مثبتات ملولبة نهائية. تختلف العملية حسب التعقيد والحجم ومتطلبات الدقة.

الخطوة 1: التصميم ومراجعة التصنيع من أجل التصنيع (DFM)

الخطوة الأولى هي إما إرسال رسم CAD للجزء، أو عينة من الجزء الخاص بك، إلى خدمة تصنيع مسامير مخصصة مؤهلة. تهدف مراجعة التصنيع من أجل التصنيع (DFM) للجزء المقدم إلى التحقق من قابلية التصنيع، بما في ذلك السن، وهندسة الرأس، والتقطعات، والمادة. تحدد هذه الخطوة كفاءات تكلفة التصنيع والجودة قبل بدء الإنتاج.

الخطوة 2: توريد المواد

يتم توريد القضبان الخام مع شهادات المواد المناسبة. بالنسبة للتطبيقات الحرجة، يتم الحفاظ على إمكانية التتبع الكامل من المطحنة إلى الجزء النهائي.

الخطوة 3: التصنيع

هناك طريقتان أساسيتان لإنتاج المسامير والمثبتات المخصصة:

التشكيل على البارد (التشكيل)

يعمل التشكيل على البارد على ضغط السلك المعدني إلى أشكال المثبتات دون إزالة المواد. تستخدم العملية رؤوس تشكيل عالية السرعة يمكنها إنتاج مئات القطع في الدقيقة.

تشمل المزايا:

• تكلفة منخفضة جدًا لكل وحدة بكميات عالية (50,000+ قطعة)

• استخدام ممتاز للمواد (حد أدنى من الخردة)

• تحسين بنية الحبيبات ومقاومة الإجهاد

ومع ذلك، هناك قيود عندما يتعلق الأمر باستخدام التشكيل على البارد كطريقة تصنيع. وفقًا لأحد الأدلة المرجعية، فإن التشكيل على البارد "يضغط بنية حبيبات المواد وبالتالي يزيد من مقاومة الإجهاد"؛ ومع ذلك، فإن عملية التشكيل على البارد لا يمكنها إنشاء أي ميزات تقطيع، أو ميزات داخلية معقدة، ولا يمكنها توفير تفاوتات ضيقة جدًا.

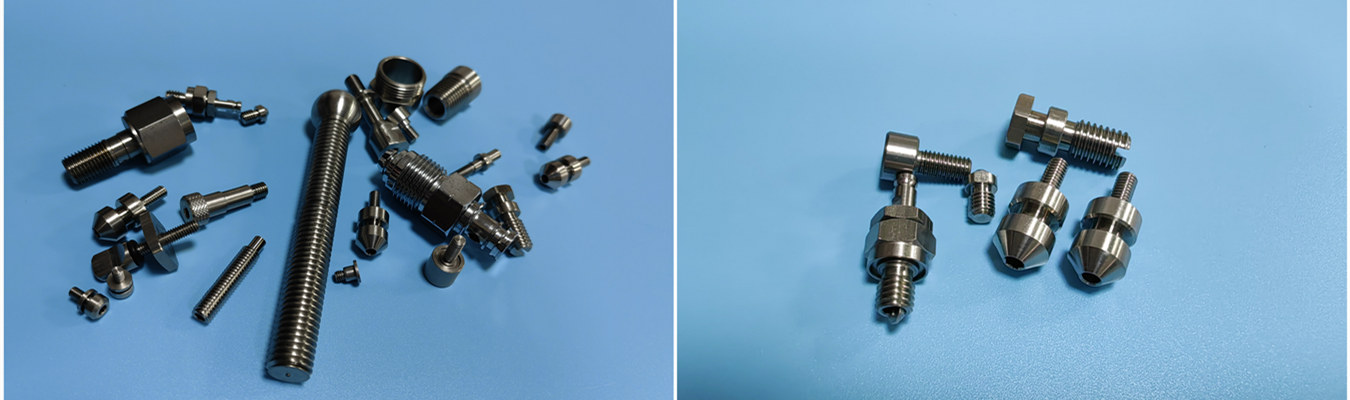

الخراطة السويسرية باستخدام الحاسب الآلي (التصنيع الآلي)

عملية الخراطة السويسرية باستخدام الحاسب الآلي هي مثال على عملية طرح حيث تقوم أداة القطع الدوارة بإزالة المواد من طول المادة (القضبان) لإنتاج المكون (المثبت). يعتبر التصنيع السويسري باستخدام الحاسب الآلي مناسبًا تمامًا لتصنيع المثبتات المعقدة ذات القطر الصغير التي لا يمكن تصنيعها باستخدام طريقة التشكيل على البارد. يشرح دليل مقارنة يفصل مزايا / عيوب استخدام عمليات التصنيع المختلفة: "إن حجم الدفعة الصغير المكون من 500 قطعة دقيقة مصممة خصيصًا مع ميزات معقدة متعددة؛ سيستفيد من التصنيع بالخراطة، حيث توفر هذه الطريقة الدقة والمرونة اللازمتين."

المسامير المخصصة المنتجة عن طريق الخراطة السويسرية تقدم:

• تفاوتات أكثر إحكامًا (تصل إلى ±0.005 مم)

• ميزات معقدة (قنوات داخلية، تقطعات، أنظمة قيادة مخصصة)

• تشطيبات سطحية فائقة

• تنوع المواد (بما في ذلك التيتانيوم والفولاذ المقاوم للصدأ)

الخطوة 4: العمليات الثانوية

تتطلب العديد من المثبتات المخصصة معالجة إضافية بعد التصنيع الأولي أو التشكيل:

الدرفلة على الخيوط: تحسن قوة الإجهاد مع الحفاظ على الدقة البعدية-

المعالجة الحرارية: تزيد من مقاومة التآكل السطحي وقوة القلب للتطبيقات الثقيلة

الطلاء والدهانات: يضيف مقاومة التآكل وخصائص السطح

التخميل: يزيل التلوث السطحي لمكونات الفولاذ المقاوم للصدأ

الخطوة 5: التفتيش ومراقبة الجودة

يقوم مصنعو المسامير المخصصة ذوو السمعة الطيبة بإجراء تفتيش صارم طوال الإنتاج. تتضمن خدمات التصنيع السويسرية باستخدام الحاسب الآلي بشكل شائع التحقق باستخدام آلة القياس ثلاثية الأبعاد (CMM)، وفحص مقارن بصري لأشكال السن، واختبار تشطيب السطح. يقدم العديد من موردي المسامير والمثبتات المخصصة تقارير تفتيش كاملة مع شهادات المواد والبيانات البعدية.
