العلب المُصنَّعة حسب الطلب ليست فقط مصممة لتناسب الأبعاد الدقيقة للمنتج الإلكتروني (لوحة الدوائر، حزمة البطارية، إلخ)، بل تحتوي أيضًا على مواقع دقيقة للعناصر الهيكلية (فتحات التثبيت، فتحات التبريد، إلخ) اللازمة لدعم تشغيل المنتج الإلكتروني. يتطلب التصنيع الفعلي للعلب المخصصة اختيار المواد المناسبة لتحسين التكلفة مقابل الأداء.
قد يكون التصميم الهندسي للقضاء على التداخل الكهرومغناطيسي (EMI) صعبًا ومعقدًا. هناك العديد من العوامل التي يجب مراعاتها عند تصميم العلب المخصصة. يقدم هذا الدليل معلومات تفصيلية ليس فقط عن كيفية تصميم علبة مخصصة، ولكن أيضًا عن عمليات التصنيع التي تنتج المنتجات الأكثر موثوقية لعمليات الإنتاج.
بالإضافة إلى ذلك، يقدم هذا الدليل معلومات حول كيفية التعرف على الشركات المصنعة الموثوقة للعلب المخصصة والمعايير التي يجب استخدامها لتقييمها، بحيث عندما تقرر اختيار شركة تصنيع علب دقيقة، تزداد احتمالية النجاح.
أخيرًا، يقدم هذا الدليل اعتبارات مهمة عند اختيار شركة تصنيع علب مخصصة بما في ذلك شهادات الأداء (ISO9001، ISO13485)، وبرامج ضمان الجودة، ومرافق حديثة لإنتاج العلب الخاصة بك. باتباع الإرشادات الواردة في هذا الدليل، ستكون أكثر استعدادًا لتحديد واختيار شركة تصنيع العلب المخصصة التي ستلبي توقعاتك من حيث التسليم والميزانية.

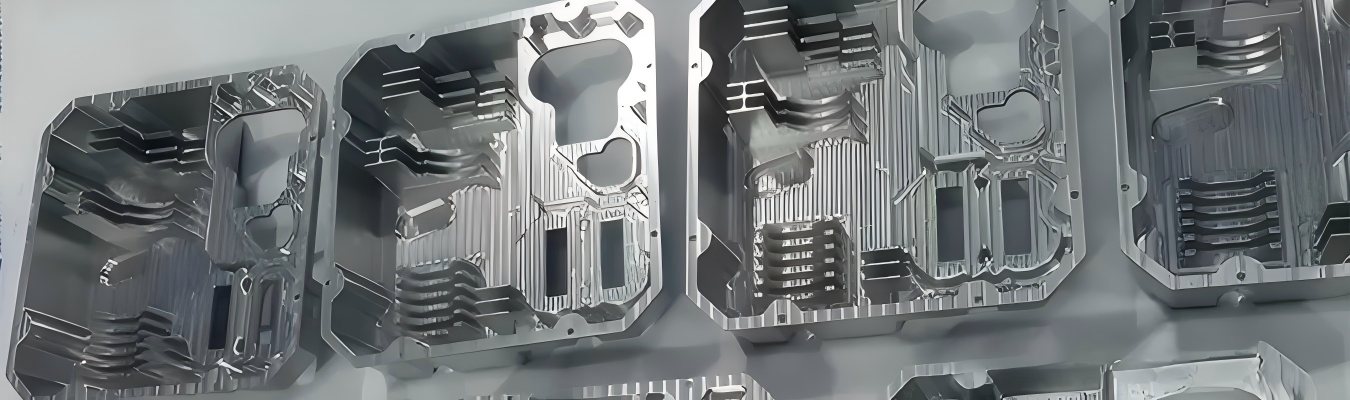

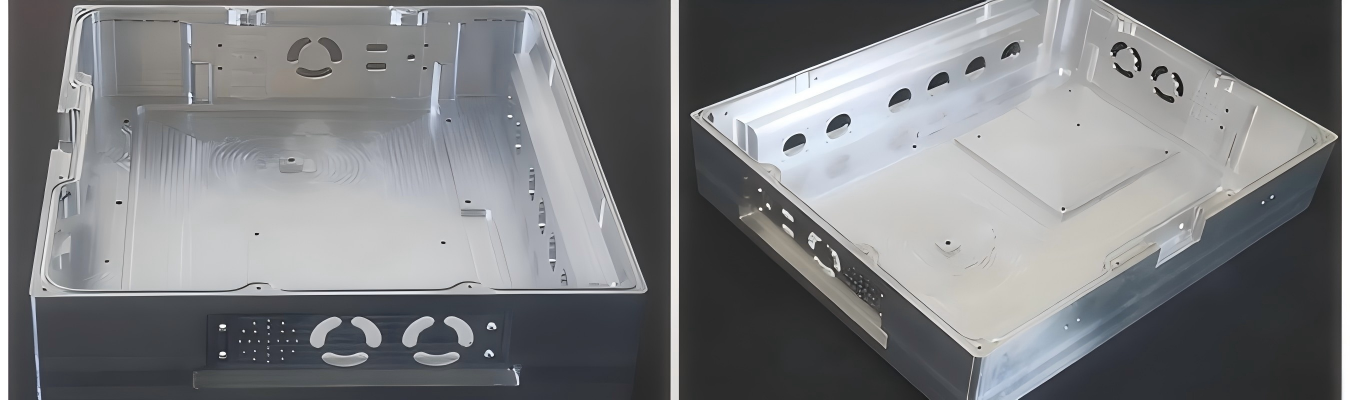

العلبة المُصنَّعة آليًا حسب الطلب هي غلاف واقٍ تم تصنيعه خصيصًا من المواد الخام باستخدام طرق التصنيع باستخدام الحاسب الآلي (CNC). تُصنع العلب المُصنَّعة آليًا حسب الطلب من مواد خام في كتل صلبة وتتم معالجتها لإنتاج منتجات نهائية من نفس النوع؛ لذلك، فهي تختلف عن العلب البلاستيكية الجاهزة أو العلب المعدنية المثنية، حيث أنها لا تستخدم البلاستيك أو المعدن لتشكيل المنتج النهائي. بدلاً من ذلك، يتم إنشاؤها باستخدام آلة CNC لإزالة المواد التي تنتج شكل العلبة النهائي مع جميع الميزات الداخلية مثل أعمدة التثبيت، وقواطع الموصلات، وفتحات التبريد، والميزات السطحية.
بناء متجانس: لا توجد خطوط فصل، ولا طبقات لحام، ولا نقاط ضعف
دقة أبعاد عالية: التفاوتات الضيقة تعني أن لوحات الدوائر المطبوعة والموصلات والحشوات تتلاءم تمامًا
تدريع ممتاز للتداخل الكهرومغناطيسي: تعمل العلبة المعدنية الصلبة كقفص فاراداي عند تصميمها بشكل صحيح
مرونة التصميم: من السهل إجراء التغييرات عن طريق تحديث ملف CAD - لا حاجة لتعديلات باهظة الثمن على الأدوات
للإنتاج بكميات منخفضة إلى متوسطة - عادةً من 10 إلى 5000+ وحدة - غالبًا ما تكون المعالجة باستخدام الحاسب الآلي هي الطريقة الأكثر فعالية من حيث التكلفة والأسرع للوصول إلى السوق. تعرف على المزيد حول خدمات التصنيع باستخدام الحاسب الآلي الدقيقة لتصنيع العلب المخصصة.
يؤثر اختيار المادة المناسبة لعلبتك المعدنية المُصنَّعة آليًا أو الغلاف البلاستيكي بشكل مباشر على الأداء والوزن والتكلفة والمظهر. إليك مقارنة بين الخيارات الأكثر شيوعًا.
| المادة | الأفضل لـ | الفوائد الرئيسية | الاعتبارات |
| الألمنيوم 6061 | معظم العلب الإلكترونية، وأدوات التحكم الصناعية، والأجهزة الاستهلاكية | خفيف الوزن، قابلية تصنيع ممتازة، توصيل حراري جيد، مقاوم للتآكل | قد يتطلب أنودة لمقاومة التآكل والمظهر |
| الألمنيوم 7075 | الفضاء، والدفاع، والتطبيقات عالية الإجهاد | نسبة قوة إلى وزن عالية جدًا، يستخدم في البيئات الصعبة | أكثر تكلفة، وأصعب في التصنيع من 6061 |
| الفولاذ المقاوم للصدأ (304/316) | البيئات القاسية، والبحرية، والمواد الغذائية، والمعدات الخارجية | مقاومة ممتازة للتآكل، وقوة عالية، ومتانة | ثقيل، وأكثر صعوبة وتكلفة في التصنيع، وتوصيل حراري أقل |
| النحاس الأصفر | تدريع الترددات الراديوية، والعلب الفاخرة، والأغطية الزخرفية | تدريع طبيعي للتداخل الكهرومغناطيسي/الترددات الراديوية، قابلية تصنيع ممتازة، مظهر جذاب | تكلفة مادية عالية، ثقيل، قد يفقد لمعانه بدون طلاء |
| POM (ديلرين) | العزل الكهربائي، الأجزاء الهيكلية الداخلية | بلاستيك هندسي صلب، ثبات أبعاد جيد، سهل التصنيع | لا يوفر حماية من التداخل الكهرومغناطيسي، نطاق درجات حرارة محدود |
| ABS / PC (بلاستيك) | نماذج أولية خفيفة الوزن، تطبيقات حساسة من حيث التكلفة | تكلفة منخفضة، خفيف الوزن، سهل التصنيع | متانة محدودة، توصيل حراري ضعيف، حماية ضئيلة من التداخل الكهرومغناطيسي |
صناعة العلب المُصنَّعة آليًا حسب الطلب مدفوعة حاليًا بالألمنيوم؛ وذلك أساسًا لما يوفره من حيث: القوة، الوزن، التكلفة، وقابلية التصنيع. الاختيار الأكثر شيوعًا للعلب المطحونة باستخدام الحاسب الآلي خفيفة الوزن والتي تتطلب نقلًا حراريًا فعالًا وتتأثر بدروع التداخل الكهرومغناطيسي هو الألمنيوم. إذا كانت المقاومة القصوى للتآكل والصلابة الهيكلية أمرًا بالغ الأهمية، فقد تكون المواد المستخدمة من الفولاذ المقاوم للصدأ. في المقابل، عند استخدام طريقة عزل و/أو نموذج أولي منخفض التكلفة، ستكون اللدائن الهندسية مفضلة (مثل ديلرين وABS).
تصميم علبة مخصصة لا يقتصر فقط على جعلها تبدو جيدة. إليك العوامل الهندسية التي تحتاج إلى إتقانها.
الحرارة هي عدو الإلكترونيات. يمكن لعلبة الألمنيوم المُصنَّعة آليًا والمصممة جيدًا أن تساعد بنشاط في تبريد مكوناتك. الموصلية الحرارية العالية للألمنيوم - حوالي 205 واط/متر.كلفن لـ 6061 - تعني أن الحرارة تنتقل بكفاءة من المكونات الساخنة إلى جسم العلبة.
أفضل الممارسات للإدارة الحرارية في تصنيع العلب المخصصة تشمل:
دمج الزعانف أو ميزات المشتت الحراري: يمكن تشكيل زعانف التبريد مباشرة في جدران العلبة، مما يلغي الحاجة إلى مشتتات حرارية منفصلة
تصميم أنماط التهوية: يسمح وضع الفتحات المحسّن بتدفق الحمل الحراري دون المساس بحماية الدخول
ضمان أسطح تثبيت مستوية: يضمن الواجهة المسطحة تمامًا بين لوحة الدوائر المطبوعة والعلبة أقصى نقل للحرارة
النظر في مواد الواجهة الحرارية: يمكن ملء الفجوات بين المكونات والعلبة بوسادات أو معجون موصل للحرارة
يمكن لشركة تصنيع علب الألمنيوم المخصصة المزودة بقدرات التحكم الرقمي أن تقوم بتصنيع هذه الميزات الحرارية مباشرة في الغلاف - وهو أمر مستحيل مع الصناديق الجاهزة.
يمكن للتداخل الكهرومغناطيسي (EMI) أن يعطل الإلكترونيات الحساسة. توفر العلبة المعدنية الصلبة المُصنَّعة باستخدام الحاسب الآلي حماية طبيعية من التداخل الكهرومغناطيسي عند تصميمها بشكل صحيح.
المتطلبات الرئيسية للحماية الفعالة من التداخل الكهرومغناطيسي:
اتصال مستمر على طول الأسطح المتزاوجة: يجب أن يكون سطح التلامس بين الغطاء والقاعدة مسطحًا تمامًا لإنشاء ختم
الحشيات الموصلة: يجب أن تستوعب مناطق الحافة الحشيات الموصلة التي تسد أي فجوات
أخاديد الحافة الحادة: أخاديد مصنعة بدقة لحشيات الختم تضمن عدم تسرب الإشعاع
موضع أعمدة البراغي: تحافظ أعمدة البراغي الموضوعة بشكل صحيح على ضغط تثبيت ثابت حول المحيط
عند العمل مع مورد علب مُصنَّعة آليًا ذي خبرة، يتم تصنيع هذه الميزات بتفاوتات ضيقة - عادةً ±0.05 مم أو أفضل - مما يضمن عدم وجود فجوات للتداخل للهروب أو الدخول.
نادرًا ما تتطابق العلب الجاهزة مع تخطيط لوحة الدوائر المطبوعة. تسمح العلبة المخصصة بتحسين المساحة الداخلية.
اعتبارات التصميم للتجميع تشمل:
أعمدة تثبيت لوحة الدوائر المطبوعة: أعمدة ملولبة أو مضغوطة بدقة تتماشى تمامًا مع لوحتك
قواطع الموصلات: فتحات محسوبة الحجم والموضع بدقة لمنافذ USB وموصلات RJ45 والمفاتيح والشاشات
قنوات توجيه الكابلات: ممرات داخلية للحفاظ على تنظيم الأسلاك ومنع انضغاطها
حجرات البطارية: مناطق غائرة مصممة خصيصًا لمصدر الطاقة الخاص بك
في Falcon CNC Swiss، يراجع مهندسونا ملف CAD الخاص بك قبل تقديم العرض ويقدمون ملاحظات التصميم من أجل التصنيع (DFM). نساعدك في تحديد المناطق التي يمكن أن تؤدي فيها التغييرات الصغيرة في التصميم - مثل إضافة أنصاف أقطار إلى الزوايا الداخلية، وتوحيد أحجام الثقوب، وتخفيف التفاوتات غير الحرجة - إلى تقليل وقت التصنيع وخفض التكاليف دون التأثير على الأداء.
تتطلب الأجهزة الإلكترونية الحديثة تصميمات خفيفة الوزن ومضغوطة. وهذا يعني غالبًا علبًا رقيقة الجدران -
