تعتمد الإلكترونيات بشكل كبير على المشتتات الحرارية لتبديد الحرارة، حيث أن الحرارة يمكن أن تكون سببًا رئيسيًا لفشل الإلكترونيات. يتحدد أداء المشتت الحراري بشكل كبير بمدى كفاءته في نقل الحرارة بعيدًا عن المكونات الإلكترونية والمعالج.

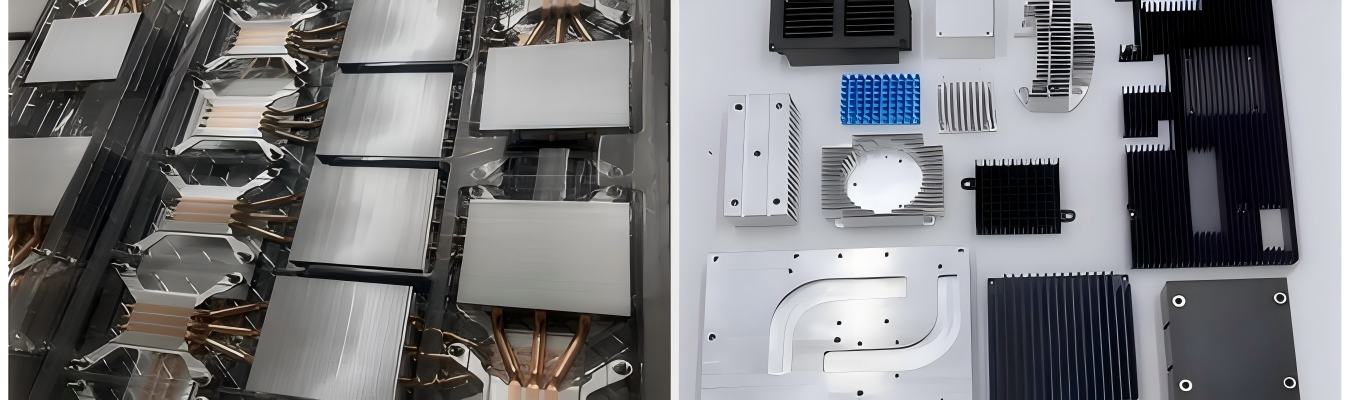

على الرغم من توفر العديد من أنواع المشتتات الحرارية المختلفة، إلا أن النوع الأكثر استخدامًا هو المشتت الحراري المصنوع من الألومنيوم المبثوق. في المقابل، فإن أداء المشتت الحراري المخصص والمصنوع باستخدام الحاسب الآلي (CNC) لا يُضاهى، خاصة عندما يتعلق الأمر بالمساحات المدمجة.
توفر المعالجة باستخدام الحاسب الآلي للمصمم أقصى درجة من حرية التصميم، مما يسمح بتصميمات زعانف معقدة، وتحسين استواء القاعدة، وكإضافة، القدرة على دمج العديد من ميزات التثبيت في إعداد واحد. بعبارة أخرى، توفر معالجة المشتتات الحرارية باستخدام الحاسب الآلي للشركة المصنعة المرونة القصوى لتوفير ما يحتاجه المنتج بالضبط ليتم تبريده بفعالية دون إضافة مواد أو تكاليف.
يوفر لك هذا الدليل سلسلة من الاقتراحات حول استراتيجيات التصميم التي يجب استخدامها، واختيارات المواد التي يجب الاستفادة منها، بالإضافة إلى إرشادات التصنيع من أجل التصنيع (DFM) الرئيسية التي ستساعدك على تصميم منتجات عالية الأداء بدلاً من تكبد تكاليف باهظة بسبب تصميم منتج يصعب تصنيعه.
لتخطيط نصائح التصميم، من الضروري أولاً فهم العملية ذات الخطوتين لكل مشتت حراري؛ يجب امتصاص الحرارة من المكون ثم إزالتها عبر الهواء.
الموصلية الحرارية هي ما يحدد مدى سرعة انتقال الحرارة عبر مادة المشتت الحراري، حيث يبلغ معدل النحاس حوالي 400 واط/متر·كلفن والألومنيوم حوالي 200 واط/متر·كلفن - لذا نظريًا سيتفوق النحاس على الألومنيوم، ولكن ليس دائمًا.
إليك مجال قد يتجاهله العديد من المهندسين؛ تدفق الهواء المحيط بزعانف المشتت الحراري هو ما يحدد كمية الحرارة التي يمكن إزالتها من المشتت الحراري، وليس الموصلية الحرارية بمجرد وصول الحرارة إلى هذه المنطقة. في الواقع، الألومنيوم أكثر صلابة (عند المقاطع العرضية الرقيقة)، وأخف وزنًا، وأكثر فعالية من حيث التكلفة مقارنة بالنحاس؛ لذلك، في جميع أنظمة التبريد بالهواء تقريبًا، يسمح استخدام الألومنيوم بأفضل توازن عام لأداء المشتت الحراري.
| الخاصية | الألومنيوم (6061-T6) | النحاس (C110) |
| الموصلية الحرارية | ~167 واط/متر·كلفن | ~385–400 واط/متر·كلفن |
| الوزن (الكثافة) | 2.70 جم/سم³ | 8.96 جم/سم³ |
| التكلفة النسبية | 1x (خط الأساس) | 3x–4x أعلى |
| قابلية التشغيل الآلي | ممتازة | متوسطة (لزجة) |

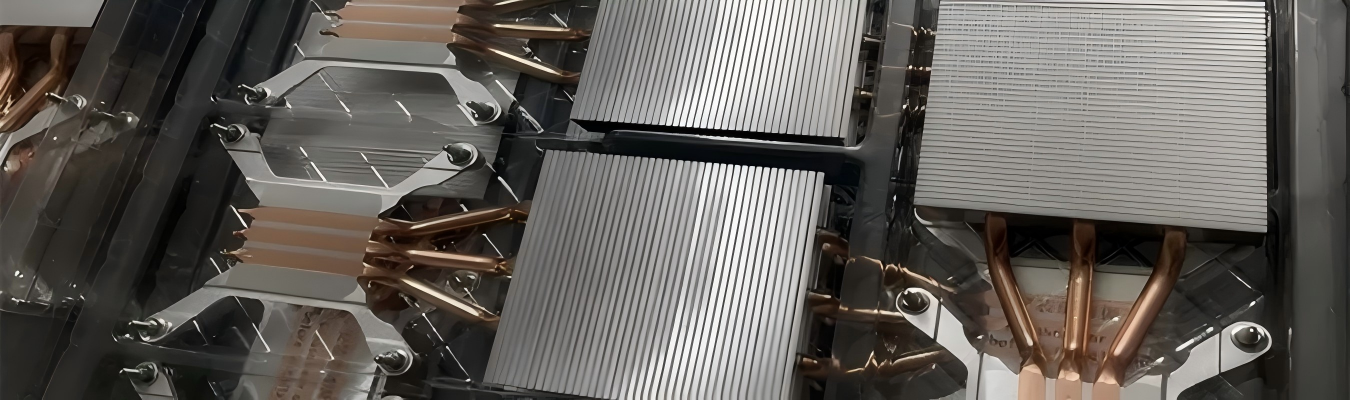

إذن، متى تختار النحاس؟ عندما يكون لديك مصدر حرارة صغير ومركّز - معالج عالي الطاقة أو صمام ثنائي ليزري - وتحتاج إلى سحب الحرارة بسرعة فائقة قبل نشرها. بالنسبة لكل شيء آخر، فإن الألومنيوم 6061 أو 6063 يوفر أفضل نسبة أداء إلى وزن دون إفساد ميزانيتك.
ستعمل تقنيات التصنيع المختلفة بشكل جيد لطرق التبريد المختلفة - ولكن سيكون لكل منها مقايضاتها الخاصة في السعر ومرونة التصميم والأداء الحراري.
أثناء عملية الكشط، تقوم شفرة معدنية بقطع شرائح رقيقة من المادة الخام من الكتلة الأصلية. بعد ذلك، يمكن ربط المعدن الذي صنع منه المشتت الحراري بالجانب الآخر من قطعة القاعدة دون وجود وصلة حرارية. وبالتالي، تنتقل الحرارة مباشرة من القاعدة إلى الزعانف دون أي مقاومة.
أسباب شراء المشتتات الحرارية ذات الزعانف المقشوطة:
الأكثر كفاءة حرارياً (لا توجد وصلات ملتصقة)
يمكن إنشاء زعانف رفيعة جدًا (حتى 0.5 مم)
الزعانف الكثيفة جدًا تتيح تصميمات مدمجة
يمكن أن تكون الزعانف أطول مما توفره المشتتات الحرارية المبثوقة.
الجانب السلبي الوحيد هنا هو أن الزعانف قد تكون عرضة للانحناء تحت المعالجة الخشنة. ومع ذلك، بالنسبة للتطبيقات التي تكون فيها كل درجة من التبريد ضرورية، غالبًا ما يكون الكشط هو الطريقة المثالية (على سبيل المثال، وحدات IGBT للسيارات، وصمامات الليزر الثنائية، ومصفوفات LED عالية الطاقة).
يتكون المشتت الحراري المبثوق من زعانف مستقيمة يتم تصنيعها كقطعة خطية واحدة، عن طريق تمرير مادة الألومنيوم الساخنة عبر قالب بثق، مما ينتج شكلًا طويلًا يتم بعد ذلك قطعه إلى أطوال مناسبة بعد الخروج من قالب البثق. تعتبر هذه الطريقة أسرع وأكثر طرق إنتاج المشتتات الحرارية فعالية من حيث التكلفة. بينما هي محدودة من حيث أنواع النسب والأشكال الهندسية التي يمكنك إنتاجها، أي أنك لن تتمكن من تصنيع مشتت حراري مبثوق بقطع عرضية أو زعانف مائلة أو مصفوفات زعانف دبوسية.
في تصنيع المشتتات الحرارية ذات الزعانف الملتصقة والزعانف السحابية، يتم تصنيع الزعانف الفردية بشكل منفصل ثم إدخالها أو لصقها في الأخاديد الموجودة في القاعدة المشكّلة آليًا، مما يسمح بزعانف أكثر كثافة وطولاً بشكل ملحوظ مما تسمح به معالجة المشتتات الحرارية المبثوقة. من خلال طي الزعانف معًا في مشتت حراري ذي زعانف سحابية، ستحصل على تصميم مكتظ جدًا من الزعانف.
المقايضة في كل من طرق الزعانف الملتصقة والسحابية هي أن وصلات اللصق ستنتج كمية صغيرة جدًا من المقاومة الحرارية مقارنة بالتصميم أحادي القطعة. ومع ذلك، بالنسبة للتطبيقات عالية الحجم التي يكون فيها تدفق الهواء المتاح محدودًا، فإن فائدة مساحة السطح الإضافية ستفوق عادةً هذه الزيادة الطفيفة في المقاومة الحرارية.
يتم تصنيع الزعانف الدبوسية على شكل عمود أسطواني أو مربع ويتم ترتيبها بطريقة تنتج أداء تبريد ممتازًا في جميع الاتجاهات باستخدام تدفق هواء متعدد الاتجاهات. سيوفر استخدام الزعانف الدبوسية تصميمًا أكثر إحكامًا للمشتت الحراري مع زيادة مساحة السطح الإجمالية، وبالتالي فإن تصنيع المشتتات الحرارية ذات الزعانف الدبوسية هو خيار المشتت الحراري المضغوط الأكثر تفضيلاً.
تعرف على المزيد حول خدمات التصنيع باستخدام الحاسب الآلي الدقيقة الخاصة بنا لتصنيع المشتتات الحرارية.
| المتطلبات | المشتت الحراري المبثوق | المشتت الحراري المصنع باستخدام الحاسب الآلي |
| الحجم | متوسط إلى مرتفع | منخفض إلى متوسط |
| التعقيد | زعانف مستقيمة بسيطة | زعانف دبوسية، قطع عرضية، زعانف مائلة، قواعد معقدة |
| الدقة | متوسطة (قيود قالب البثق) | عالية (تفاوتات ضيقة) |
| النماذج الأولية | بطيئة (القوالب تستغرق أسابيع) | سريعة (بدون أدوات) |
| خيارات المواد | الألومنيوم فقط | الألومنيوم، النحاس، النحاس الأصفر، البلاستيك |
بالنسبة لتصنيع النماذج الأولية للمشتتات الحرارية، فإن التصنيع باستخدام الحاسب الآلي هو الفائز الواضح. ستحصل على جزء معدني وظيفي في غضون أيام، وليس أسابيع. وعندما تنتقل إلى التصنيع عالي الحجم للمشتتات الحرارية، فإن نفس برنامج الحاسب الآلي يتوسع بسلاسة.
لا يقتصر تعزيز الأداء الحراري على إضافة المزيد من الزعانف. فتدفق الهواء السيئ يبطل أي هندسة جيدة تمامًا. إليك قواعد التصميم التي تعمل بالفعل.
يجب أن تكون زعانفك قابلة للتصنيع. إذا كانت رفيعة جدًا، فسوف تنحرف أثناء القطع. إذا كانت ضيقة جدًا، فسوف تعلق الرقائق، مما يؤدي إلى تسخين الجزء الخاص بك بدلاً من تبريده.
| المعامل | الحد الأدنى للألومنيوم | الحد الأدنى للنحاس |
| سمك الزعنفة | 0.8 مم | 1.0 مم
