يشهد قطاع الروبوتات العالمي نموًا سريعًا. يتم إنتاج الروبوتات الشبيهة بالبشر بكميات كبيرة في عام 2026، مما يخلق تطورًا هائلًا في جميع قطاعات المكونات تقريبًا. من المتوقع وجود 300 مليون روبوت شبيه بالبشر على مستوى العالم بحلول عام 2050؛ وهذا يعني أيضًا وجود مليارات من القطع المخصصة التي يجب تشكيلها وتسليمها وتجميعها.
سواء كنت تعمل على تطوير روبوت شبيه بالبشر لتطبيقات الخدمة، أو روبوت صناعي لأتمتة المصانع، أو قطع روبوتات طبية مخصصة لدعم العمليات الجراحية، فإن جودة المكونات التي تستخدمها ستحدد ما يلي: مدى سلاسة حركة الروبوت، وكفاءة استهلاكه للطاقة، وعمره الافتراضي، ومدى أمانه.
هذا الدليل موجه للمهندسين ومصممي المنتجات ومسؤولي المشتريات الذين يحتاجون إلى قطع روبوتات مخصصة ذات أداء متسق. يتضمن معلومات عن التحديات الرئيسية في تشغيل مكونات الروبوتات، وكيفية استخدام أساليب متعددة المحاور عملية لإنشاء هياكل معقدة، وأفكارًا حول بناء مفاصل متينة، وما يجب أن تبحث عنه في موردي قطع الروبوتات المخصصة.
يمثل تشغيل مكونات الروبوتات الشبيهة بالبشر العديد من التحديات الفريدة التي تتجاوز بكثير أعمال CNC القياسية.
التحدي الأول - التعقيد الداخلي بسبب المكونات متعددة المحاور:
غالبًا ما تتطلب غالبية العناصر الميكانيكية المنتجة، مثل أجسام المحركات ومفاصل الروبوتات المخصصة، من بين أمور أخرى عديدة، سمات منتج متعددة ومختلفة (أسطح حرة الشكل، تجاويف عميقة، إلخ)، لكن التشغيل التقليدي ثلاثي المحاور لا يمكنه إنتاج كل هذه السمات في إعداد واحد، مما يستلزم إعادة تحديد موضع متعددة وما يتبع ذلك من خطأ متراكم بسبب التفاوتات وزيادة العمالة.
التحدي الثاني - تفاوتات ميكرون لمكونات الروبوت المنتجة للحركة:
يوجد العديد من المفاصل في كل روبوت شبيه بالبشر، وحتى أصغر الاختلافات في دقة كل مكون ستؤدي إلى التأخر والاهتزاز والاحتكاك في السلسلة الحركية للروبوت؛ لذلك، ستتمتع جميع المكونات المنتجة للحركة بتفاوتات شديدة الدقة، تتطلب عادةً ±0.005 مم - ±0.01 مم؛ وإذا كان هدف الروبوت هو تقليل الاحتكاك لزيادة عمر كلا المكونين، فإن أقصى خشونة سطح مسموح بها لأي مكون يتلامس مع مكون آخر يجب أن تكون Ra≤0.4 ميكرومتر.
التحدي الثالث - موازنة الوزن مقابل القوة مقابل قابلية التشغيل:
تؤدي إضافة جرام واحد إلى الوزن إلى استهلاك طاقة متزايدة وتقليل عمر البطارية؛ ومع ذلك، فإن المواد خفيفة الوزن بشكل عام أكثر صعوبة في التصنيع؛ وبالتالي فإن هندسة قطع الروبوتات المخصصة استخدمت العديد من المواد؛ على سبيل المثال:
الألمنيوم (6061/7075-T6): توفر مواد الألمنيوم نسبة قوة إلى وزن فائقة مع قابلية تشغيل جيدة؛ ومع ذلك، عند القطع باستخدام قطع متزايد العدوانية، سوف تتشوه.
التيتانيوم (Ti6Al4V/Grade 5): التيتانيوم مادة ذات قوة استثنائية وتوافق حيوي، ولكن نظرًا لموصليتها الحرارية الضعيفة، سيؤدي التيتانيوم إلى تآكل سريع في الأدوات المستخدمة في تشغيله بسبب التآكل السريع للأداة، وسيتصلب أثناء التشغيل.
الفولاذ المقاوم للصدأ (304/316/17-4 PH): الفولاذ المقاوم للصدأ قوي جدًا في مقاومة التآكل والصدمات؛ ومع ذلك، فهو مادة ثقيلة نسبيًا، ومن الصعب جدًا تشغيلها بتفاوتات ضيقة جدًا.
البلاستيك الهندسي (مثل PEEK، Delrin، Ultem): البلاستيك الهندسي خفيف الوزن وله خصائص عازلة؛ ومع ذلك، يجب ألا يولد البلاستيك الهندسي حرارة زائدة عند تشغيله، حيث يمكن أن يذوب ويخلق نتوءات.
التحدي الرابع - المكونات رقيقة الجدران عرضة للاهتزازات و/أو الانحراف الهيكلي:

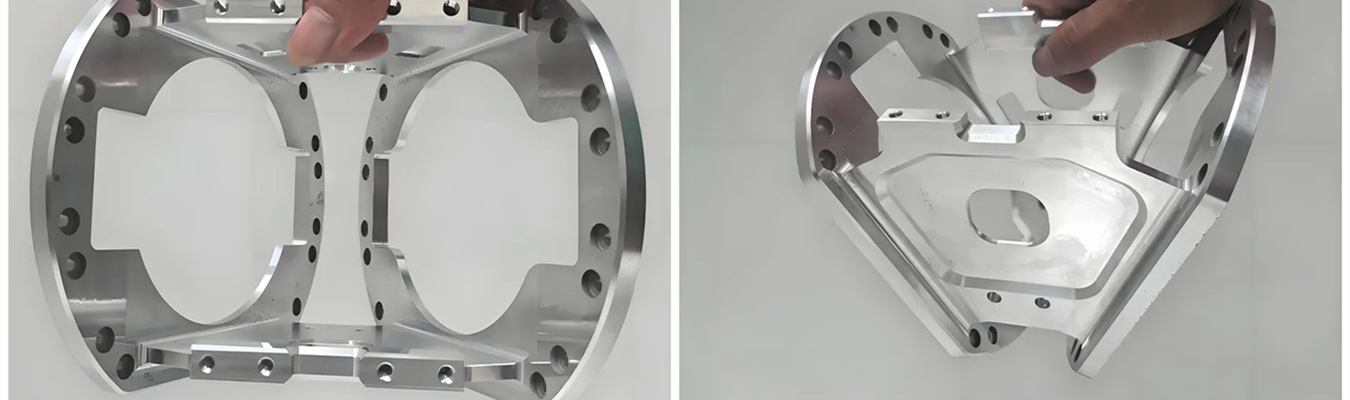

لتقليل الوزن الإجمالي، تستخدم العديد من المكونات الهيكلية للروبوتات تكوينًا رقيق الجدران؛ لذلك، ستهتز المكونات الهيكلية للروبوتات و/أو تنحرف أثناء التشغيل، مما يتطلب استخدام استراتيجيات عمل مناسبة واستراتيجيات مسار الأداة.
تجمع شركة Falcon CNC Swiss بين التكنولوجيا المتقدمة والانضباط الهندسي والخبرة العملية لإيجاد حلول لتحدياتك:
نستخدم التشغيل باستخدام الحاسب الآلي بخمسة محاور للوصول إلى الميزات المعقدة في إعداد واحد، مما يقلل الأخطاء المحتملة الناتجة عن الحاجة إلى إعادة وضع القطع ويحسن جودة المخرجات.

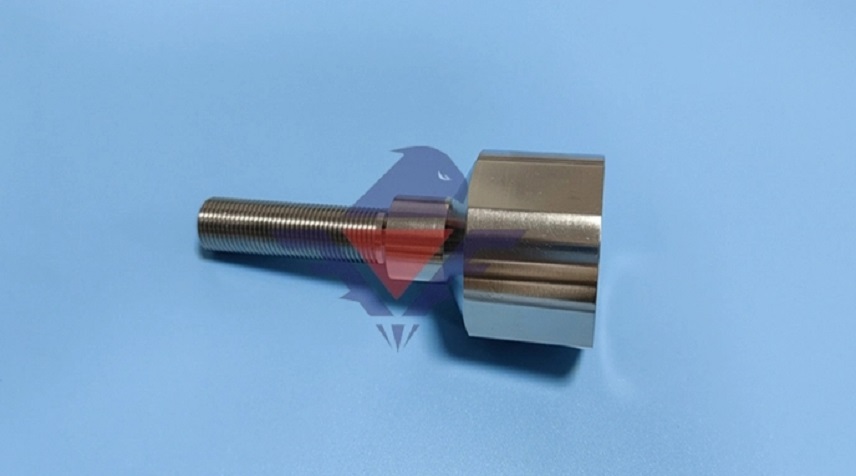

تستخدم مخارط CNC من النوع السويسري لدينا سوائل تبريد متخصصة لتصنيع المكونات ذات القطر الصغير بدقة من التيتانيوم والفولاذ المقاوم للصدأ بتفاوتات ميكرون.
يوفر الفحص أثناء العملية متبوعًا بفحص CMM للأبعاد الحرجة (في منتصف الدفعة) الفرصة لإجراء تعديلات إزاحة للمكونات قبل أن تصبح خارج المواصفات.
تعمل استراتيجيات التثبيت لدينا لتشغيل المكونات رقيقة الجدران على تقليل الاهتزاز والمساعدة في منع تشويه هذه المكونات أثناء تشغيلها.

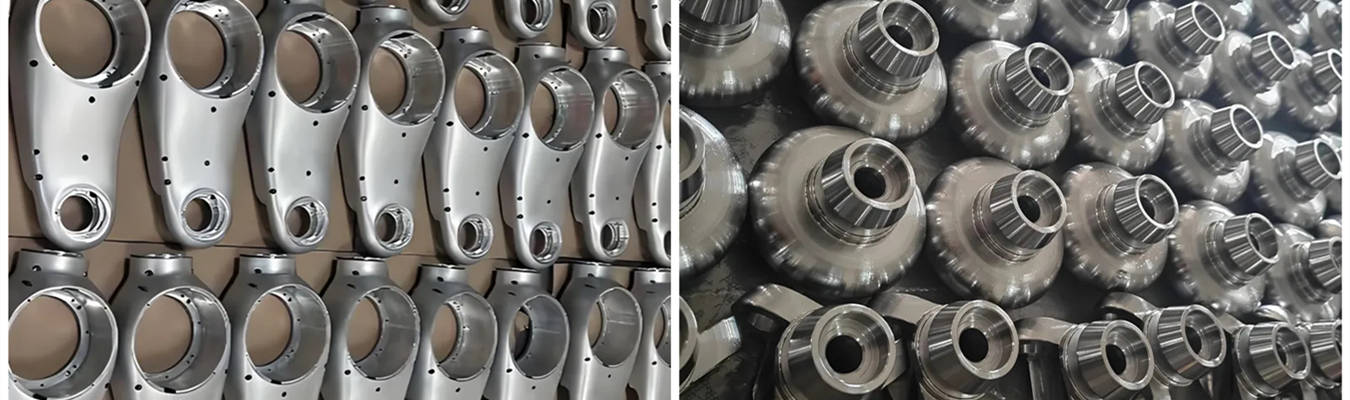

نحن قادرون على توفير نماذج أولية أو إنتاج بكميات كبيرة من أذرع الروبوتات المخصصة أو قطع الروبوتات الفريدة لمنصتك الشبيهة بالبشر الجديدة من خلال نهجنا القائم على الهندسة، مما يساعد على ضمان جودة عالية باستمرار طوال فترة الإنتاج لتصنيع قطع الروبوتات المخصصة. استكشف قدرات التشغيل باستخدام الحاسب الآلي الدقيق من Falcon لتصنيع الروبوتات المخصصة.
لا يمكن تشغيل العديد من قطع الروبوتات المخصصة الأكثر تحديًا - من أصابع القابض المخصصة للروبوت إلى العناصر الهيكلية لإطار الروبوت المخصص - بشكل فعال على معدات ثلاثية المحاور.
يسمح التشغيل باستخدام الحاسب الآلي بخمسة محاور لأداة القطع بالاقتراب من قطعة العمل من زوايا متعددة في إعداد واحد. يوفر هذا العديد من المزايا الحاسمة لقطع الروبوتات الصناعية المخصصة:
| الميزة | كيف تساعد مكونات الروبوت |
| الإنتاج بإعداد واحد | يلغي تراكم التفاوتات من التثبيت المتعدد؛ أمر بالغ الأهمية للفتحات المحورية المتحد المركز ودوائر البراغي |
| الوصول إلى القطع السفلية والتجاويف العميقة | يمكن من تصميم مفاصل روبوت مخصصة معقدة بميزات داخلية |
| تشطيبات سطحية أفضل | التلامس المستمر للأداة يقلل من علامات التموج على الأسطح حرة الشكل |
| تقليل تعقيد التركيبات | عدد أقل من التركيبات المخصصة يعني إعدادًا أسرع وتكلفة أقل |
| قدرة RTCP | يحافظ على دقة اتجاه الأداة بغض النظر عن كيفية دوران الماكينة |
الاستراتيجية 1: تحديد نظام مرجعي متكامل قبل أي نشاط قطع
تحتاج العديد من جوانب القطعة؛ مثل دوائر البراغي وأسطح التثبيت وفتحات المحامل؛ إلى الإشارة إلى "مرجع" (أصل) مشترك، بغض النظر عن كيفية وضع القطعة (مقلوبة رأسًا على عقب أو مدورة). قبل البدء في أي نشاط قطع، قم بإنشاء نظام مرجعي سيتم استخدامه باستمرار خلال جميع عمليات التشغيل.
الاستراتيجية 2: تصميم مسار الأدوات بشكل متماثل للجدران الرقيقة
عند تشغيل مكونات إطار روبوت مخصص خفيفة الوزن، فإن استخدام مسارات تشغيل مصممة بشكل متماثل سيوفر توزيعًا متساويًا لقوة القطع ويقلل من فرص التشوه. على سبيل المثال؛ اقترب من الجدران الرقيقة من كلا الجانبين بدلاً من قطع جانب واحد بالكامل أولاً، مما سيقلل من فرص تشوه القطعة.
الاستراتيجية 3: استخدام سائل تبريد عالي الضغط عند تشغيل المواد الصعبة
عند تشغيل التيتانيوم أو الفولاذ المقاوم للصدأ لقطع الروبوتات الطبية المخصصة أو أذرع الروبوتات المخصصة عالية السعة التحميلية، فإن استخدام أدوات سائل التبريد عالي الضغط إلزامي. أدوات سائل التبريد عالي الضغط 1) تزيل الرقائق من منطقة القطع؛ 2) تقلل من تراكم الحرارة؛ و3) تمنع التصلب السطحي للمادة.
الاستراتيجية 4: التحقق من الأبعاد قبل فك التثبيت
تتكون العملية الموثوقة من التشغيل بخمسة محاور مع إعداد واحد لكل قطعة وإجراء التحقق قبل إزالة القطعة من الماكينة. يسمح الكشف المبكر عن المشكلات البعدية بمنع إنتاج قطع خردة.
اختيار المادة المناسبة لقطع الروبوتات المخصصة لا يقل أهمية عن اختيار استراتيجية التشغيل الصحيحة. إليك جدول مرجعي سريع:
| نوع المكون | المادة الموصى بها | السبب |
| وصلات أذرع الروبوت المخصصة والإطارات الهيكلية | ألمنيوم 7075-T6 | نسبة قوة إلى وزن عالية؛ مقاوم للتآكل |
| المفاصل عالية التحميل ومكونات الورك | تيتانيوم Grade 5 (Ti-6Al-4V) | قوة استثنائية مع توافق حيوي |
| أسطح التآكل ومبيتات المحركات | فولاذ مقاوم للصدأ 17-4 PH |
