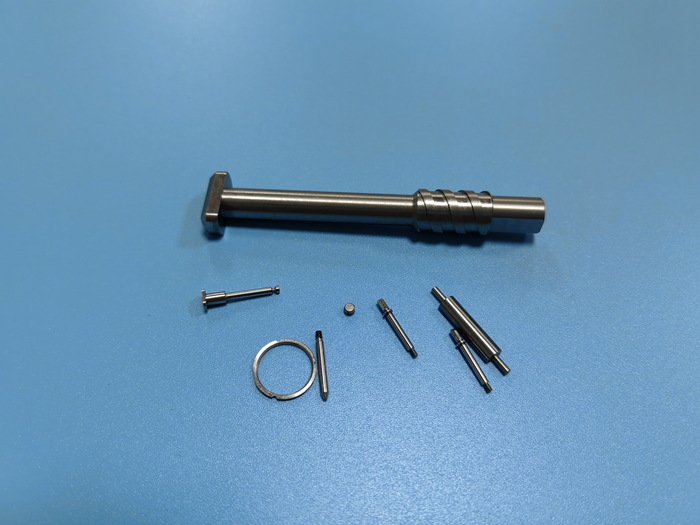

في عالم التصنيع عالي الدقة ذي المخاطر الكبيرة، فإن مصطلح "السماحية" ليس مجرد مواصفة، بل هو ميثاق للأداء والموثوقية وقابلية التبادل. بالنسبة للمهندسين ومتخصصي المشتريات الذين يقومون بتوريد الأجزاء السويسرية المُشكَّلة باستخدام الحاسب الآلي (CNC)، فإن فهم السماحيات أمر بالغ الأهمية لنجاح المشروع. هذا الدليل، الذي تم إعداده من عقود من الخبرة الهندسية والتصنيعية العملية في شركة Falcon CNC Swiss، سيزيل الغموض عن العلاقة المعقدة بين تصميم الجزء، واختيار المواد، والقدرات التي لا مثيل لها لخدمات التصنيع السويسرية في الحفاظ على سماحيات شديدة الاتساق.
على عكس التصنيع التقليدي، توفر ماكينة اللولب السويسرية (أو المخرطة السويسرية CNC) ثباتًا استثنائيًا لتصنيع الأجزاء السويسرية المُشكَّلة ذات القطر الصغير ذات الميزات المعقدة ومتطلبات السماحية الصارمة على مدى فترات الإنتاج الطويلة. سواء كنت تعمل مع الغرسات الطبية، أو المشغلات الفضائية، أو الموصلات الإلكترونية المعقدة، سيكون هذا الدليل بمثابة مرجعك الموثوق.
في الرسومات الهندسية، تحدد السماحية الحدود المسموح بها أو حدود التباين في البعد المادي. إنها الجسر بين التصميم المثالي والواقع القابل للتصنيع. نداء من Ø 0.125 بوصة ±0.0005 بوصة على قطر عمود لمكونات سويسرية مُشكَّلة يعني أن الجزء النهائي يجب أن يتراوح قياسه بين 0.1245 بوصة و0.1255 بوصة. أي جزء ضمن هذا النطاق مقبول؛ وأي جزء خارجه هو خردة.
التوافق الوظيفي: يضمن تجميع الأجزاء وتفاعلها بشكل صحيح - فكر في دبوس ينزلق بسلاسة في جلبة دون لعب أو التصاق غير مبرر.
الأداء: يؤثر بشكل مباشر على سلامة الضغط في أنظمة السوائل، والتوصيل الكهربائي في الموصلات، ودقة الحركة في التجميعات.
كفاءة التكلفة: يمكن للسماحيات الضيقة غير الضرورية (±0.0001 بوصة) أن تزيد بشكل كبير من وقت التصنيع، وتكاليف الفحص، ومعدلات الخردة. القاعدة الذهبية: حدد أوسع سماحية لا تزال تضمن وظيفة الجزء.
اختيار المادة هو القرار الأول وربما الأكثر أهمية الذي يؤثر على السماحيات القابلة للتحقيق. تتصرف مواد الأجزاء السويسرية المُشكَّلة المختلفة بشكل فريد تحت قوى القطع ودرجات الحرارة وضغوط التصنيع.
الألومنيوم (مثل 6061، 7075): قابلية تصنيع ممتازة. مستقر، ويمكن التنبؤ به، ويسمح بسماحيات ضيقة جدًا وتشطيبات سطحية عالية. مثالي للمكونات السويسرية المُشكَّلة باستخدام الحاسب الآلي (CNC) المعقدة.
الصلب المقاوم للصدأ (مثل 303، 304، 316): أكثر صلابة ويتصلب بالعمل. يتطلب إعدادات صلبة وأدوات قطع حادة. السماحيات قابلة للتحقيق ولكنها قد تتضمن سرعات أبطأ وهندسات أدوات متخصصة.
سبائك النحاس الأصفر والنحاس: سهلة التصنيع. غالبًا ما تسمح بأضيق السماحيات وأسرع أوقات الدورة بسبب هيكلها الناعم والمتسق.
الأجزاء السويسرية المُشكَّلة من التيتانيوم (مثل الدرجة 2، 5 Ti-6Al-4V): الموصلية الحرارية الضعيفة للتيتانيوم وميله إلى الالتصاق يجعلانه تحديًا. تتركز الحرارة عند حافة القطع، مما يؤدي إلى تآكل الأداة بسرعة وتشوه محتمل للجزء. يتطلب الحفاظ على السماحيات الضيقة:
مبرد عالي الضغط موجه بدقة إلى منطقة القطع.
سرعات وتغذيات قطع منخفضة.
صلابة الماكينة استثنائية (سمة مميزة للمخارط السويسرية).
الأجزاء السويسرية المُشكَّلة من السبائك عالية الحرارة (مثل Inconel 718، Hastelloy X): هذه السبائك الفائقة هي الاختبار الأقصى. تسبب قوتها في درجات الحرارة المرتفعة ضغطًا شديدًا للأداة وتآكلًا. تشمل استراتيجيات السماحية:
تدفق مبرد قوي ومستمر للتحكم في درجة حرارة قطعة العمل.
أدوات قطع سيراميكية أو كربيدية متخصصة.
تصنيع متعدد المراحل مع خطوات تخفيف الإجهاد لمنع التشوه الناتج عن الضغوط الداخلية.
رؤية خبيرة: في Falcon CNC Swiss، نقوم بشكل روتيني بتصنيع هذه المواد الغريبة. خدمات التصنيع السويسرية لدينا مُعايرة لهذه التحديات، حيث تستخدم الأدوات الحية وقدرات المغزل الفرعي لإكمال الأجزاء في إعداد واحد، وهو أمر بالغ الأهمية للحفاظ على التركيز وسماحيات الموضع في المواد الصلبة.

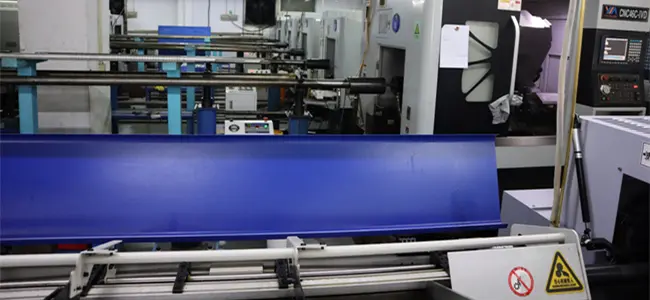

دعم جلبة التوجيه: يتم دعم قضيب المادة على بعد ملليمترات فقط من عملية القطع بواسطة جلبة توجيه. هذا يلغي الانحراف، العدو اللدود للسماحية في الأجزاء الطويلة والنحيفة.
الإنتاج في إعداد واحد: يمكن إكمال الأجزاء السويسرية المُشكَّلة باستخدام الحاسب الآلي (CNC) المعقدة ذات الطحن والحفر والثقوب العرضية في تثبيت واحد. هذا يلغي الأخطاء التراكمية الناتجة عن الإعدادات المتعددة، مما يحافظ بشكل مباشر على السماحيات الهندسية الحرجة مثل الموضع الحقيقي والتركيز.
الاستقرار الحراري: تم بناء ماكينات CNC السويسرية الحديثة بهياكل متماثلة حرارياً وغالباً ما تتميز بالتحكم في درجة حرارة المبرد، مما يقلل من النمو الحراري الذي يمكن أن يغير الأبعاد بشكل طفيف خلال فترة الإنتاج.
بالنسبة للمكونات السويسرية المُشكَّلة ذات العلاقات الوظيفية المعقدة، فإن GD&T هو الأفضل. بدلاً من مجرد التحكم في قطر، يمكنك التحكم في:
الأسطوانية: مدى كمال أسطوانية العمود.
الموضع الحقيقي: الموقع الدقيق لثقب نسبة إلى محور مرجعي.
التوازي/التعامد: للميزات نسبة إلى مرجع.
قد تكون السماحية الخطية البسيطة لموقع ثقب ±0.002 بوصة. غالبًا ما توفر سماحية الموضع الحقيقي Ø0.005 بوصة مع هيكل مرجعي مناسب "منطقة سماحية" أكبر وأكثر وظيفية مع ضمان أفضل للتجميع.
سماحية التصنيع القياسية: ملاحظة رسمية تنص على "السماحيات وفقًا لـ ISO 2768-m" أو "±0.005 ما لم يُذكر خلاف ذلك" شائعة وفعالة من حيث التكلفة للميزات غير الحرجة.
سماحيات الدقة العالية: بالنسبة للميزات الحرجة على الأجزاء السويسرية المُشكَّلة، فإن ±0.0005 بوصة قابلة للتحقيق بشكل روتيني. في ظل الظروف المثلى (المادة المناسبة، هندسة الجزء، والأدوات)، فإن ±0.0002 بوصة ممكنة.
سماحيات التصنيع الدقيق: بالنسبة للأجزاء التي يقل قطرها عن 1 مم، غالبًا ما تتم مناقشة السماحيات بالميكرونات (µm). هنا، استقرار المخرطة السويسرية لا غنى عنه.

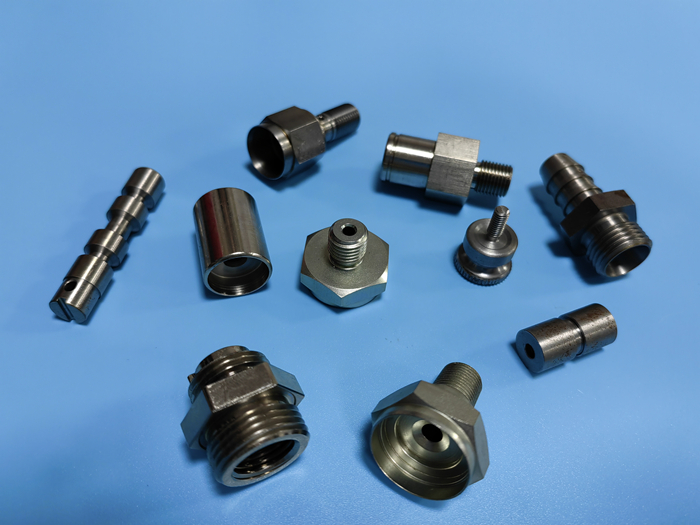

الأجهزة الطبية والجراحية: الأجزاء السويسرية المُشكَّلة من التيتانيوم لمسامير العظام والأدوات الجراحية تتطلب التوافق الحيوي والملاءمة الخالية من العيوب. تؤثر السماحيات على الاندماج العظمي والفعالية الجراحية.
الفضاء والدفاع: الأجزاء السويسرية المُشكَّلة من السبائك عالية الحرارة في أنظمة الوقود وأجهزة الاستشعار يجب أن تعمل في ظل ظروف قاسية. يمكن أن يؤثر تباين بضعة أجزاء من عشرة آلاف من البوصة على تدفق الهواء، والختم، والسلامة.
الإلكترونيات والموصلات: المكونات السويسرية المُشكَّلة باستخدام الحاسب الآلي (CNC) المصغرة للموصلات عالية التردد أو المسامير تتطلب تركيزًا مثاليًا والتحكم في القطر لضمان سلامة الإشارة وقوة إدخال منخفضة.
تحقيق السماحيات المثالية هو شراكة. إليك كيفية إعداد مشروعك للنجاح:
التصميم من أجل قابلية التصنيع (DFM): تفاعل مع شريك التصنيع الخاص بك مبكرًا. يمكن أن تؤدي الزيادة الطفيفة في نصف قطر الزاوية أو التعديل في عمق الثقب الأعمى إلى جعل الجزء أسهل بكثير وأكثر فعالية من حيث التكلفة للتصنيع وفقًا للمواصفات. نحن نقدم تحليلًا شاملاً لـ DFM كجزء من خدمات التصنيع السويسرية لدينا.
