تتطلب جميع الآلات تقريبًا على وجه الأرض براغي/صواميل لتعمل؛ وبالتالي فإن المصنعين كذلك. تُعتبر معظم المنتجات سلعًا أساسية يُشترى من أي مورد بأقل سعر ممكن، ولكنها ليست بالضرورة سلعًا أساسية على الإطلاق، لأن هذه الاستراتيجية غالبًا ما تعمل بشكل جيد.
ومع ذلك، بالنسبة للأنظمة شديدة الموثوقية (المركبات الفضائية، الأجهزة الطبية، محركات السباق)، فإن استخدام السحابات ذات الدرجة القياسية قد يؤدي إلى فشل التجميعات بسبب: قضم الخيوط (سوء المحاذاة)؛ التجميع غير السليم (كيفية عمل التجميع بالقوة)؛ الانهيار الكارثي (عدم قدرة مكون فردي داخل نظام أكبر)، وما إلى ذلك، بسبب مشكلات مثل: أعمدة دوران/رؤوس رديئة الصنع أو ضعيفة لا تتلاءم بشكل صحيح عند استخدامها على مكونات محددة، إلخ.

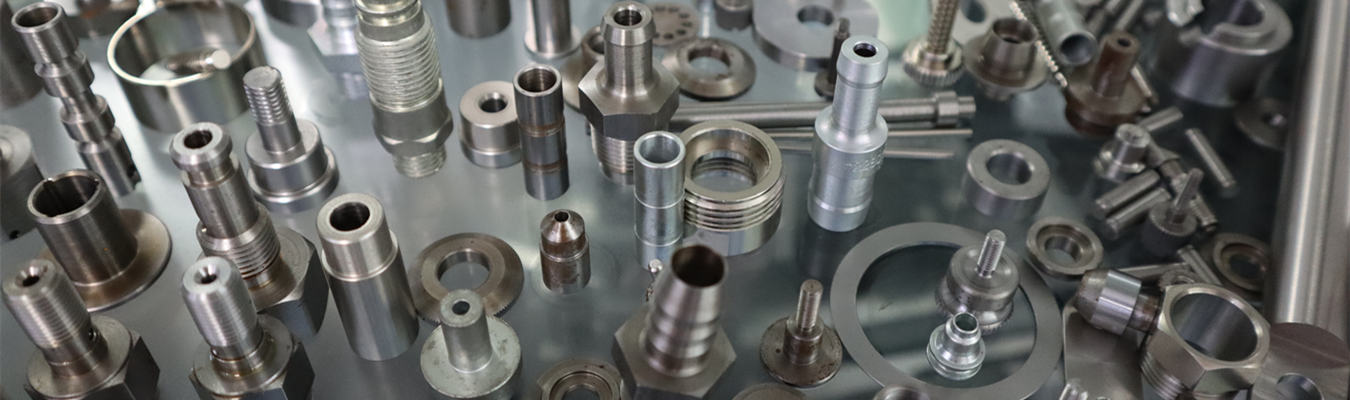

في شركة Falcon CNC Swiss، نتخصص في تصنيع السحابات الدقيقة للصناعات الصعبة حيث لا يمكن المساس بالجودة. يغطي هذا الدليل طرق التصنيع الرئيسية لتصنيع البراغي والصواميل، ويشرح متى يكون التصنيع باستخدام الحاسب الآلي والماكينات السويسرية هو الخيار الصحيح، ويتفاصيل اختيار المواد للتطبيقات المختلفة، ويوفر قائمة مراجعة لاختيار الشركة المصنعة المناسبة للبراغي والصواميل لمشروعك.
يشير تصنيع السحابات الدقيقة إلى إنتاج البراغي والصواميل والمسامير والمكونات ذات الصلة بتفاوتات ضيقة، وتشطيبات سطحية عالية الجودة، وخصائص ميكانيكية متسقة. تم تصميم هذه السحابات لتلبية متطلبات أداء محددة تتجاوز بكثير المكونات القياسية الجاهزة.

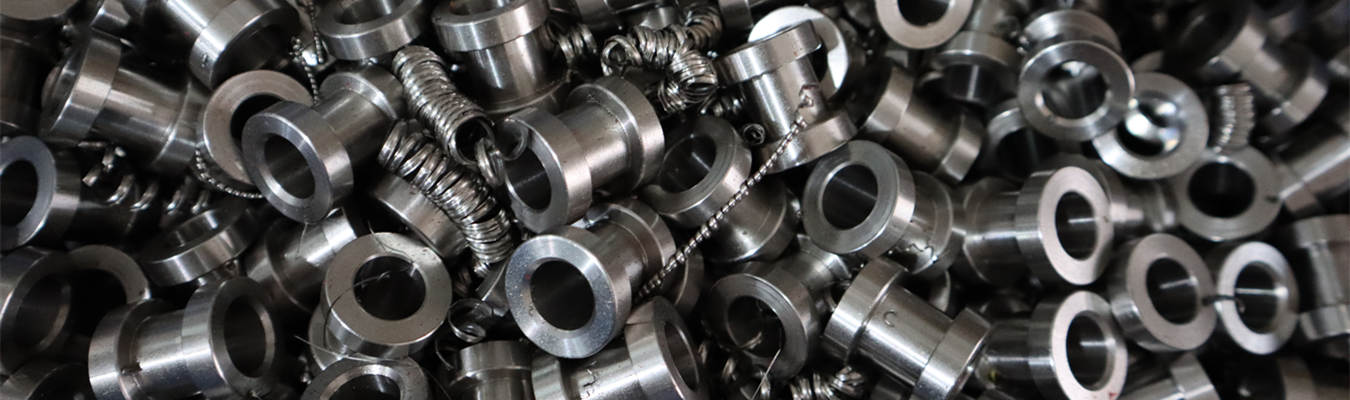

بينما تعتمد العديد من شركات تصنيع الصواميل والبراغي بشكل أساسي على التشكيل على البارد ودرفلة الخيوط للإنتاج الضخم، فإن التطبيقات الدقيقة غالبًا ما تتطلب خبرة مصنع براغي باستخدام الحاسب الآلي. بالنسبة للأشكال الهندسية المعقدة مثل الصواميل القفلية ذات الخيوط الداخلية، والمسامير الملولبة ذات ميزات الساق، والبراغي المخصصة ذات أنماط القيادة الخاصة، فإن الخراطة باستخدام الحاسب الآلي والتفريز باستخدام الحاسب الآلي يوفران الدقة ومرونة التصميم التي لا تستطيع العمليات الأخرى مضاهاتها.
تمثل البراغي والصواميل المُشكَّلة آليًا بالسويسرية أعلى مستوى من تصنيع السحابات الدقيقة. تستخدم المخارط السويسرية جلبة توجيه تدعم قضيب المادة الخام بالقرب الشديد من نقطة القطع، مما يلغي الانحراف ويتيح إنتاج مكونات طويلة ونحيلة ذات تمركز استثنائي بين الميزات الحرجة.
يمكن إنتاج البراغي والصواميل باستخدام عدة عمليات تصنيع متميزة. كل طريقة لها نقاط قوتها وقيودها واعتبارات التكلفة الخاصة بها.
التشكيل على البارد أو الترويس على البارد هو أحد أكثر الوسائل كفاءة للإنتاج الضخم للبراغي والصواميل القياسية من خلال استخدام مكابس سريعة لتشكيل المعدن في درجة حرارة الغرفة. تتراوح تكلفة أدوات التشكيل على البارد عادة بين 2000 و6000 دولار، وهو ما لا يكون اقتصاديًا إلا عند إنتاج كميات كبيرة جدًا؛ هذه العملية هي الأفضل للأشكال الهندسية البسيطة حيث توجد أبعاد قياسية مقبولة وتفاوتات معتدلة.
يُستخدم التطريق الساخن للسحابات كبيرة القطر أو عالية القوة، حيث يتم تسخين قطعة العمل قبل التطريق. يُستخدم بشكل أساسي للتطبيقات الصناعية الثقيلة والبناء، ويستغرق التطريق الساخن وقتًا كبيرًا للإعداد ولا يعمل إلا مع الأشكال البسيطة نسبيًا.
الخراطة باستخدام الحاسب الآلي هي طريقة التصنيع الرئيسية للدفعات الصغيرة/المتوسطة من البراغي والصواميل المخصصة التي يجب تصنيعها بمستوى عالٍ من الدقة. ستنشئ العملية مكونات نهائية باستخدام أدوات قطع ثابتة على مكونات دوارة لتحقيق مواصفات دقيقة للأبعاد وأشكال الخيوط. تتمثل ميزة الخراطة باستخدام الحاسب الآلي في الدقة العالية جدًا، وانخفاض تكلفة الأدوات، والقدرة على إجراء تغييرات في التصميم دون الحاجة إلى شراء أدوات جديدة.
يضيف التفريز باستخدام الحاسب الآلي قدرة إضافية لإنتاج رؤوس براغي أكثر تعقيدًا، وأنماط قيادة متخصصة، وميزات صواميل دقيقة. يمكن أن يؤدي استخدام مراكز التصنيع متعددة المحاور إلى إنشاء أشكال هندسية معقدة لا يمكن إنتاجها عن طريق الخراطة أو التشكيل.
تتعرض العديد من السحابات الدقيقة لدرفلة الخيوط بعد الخراطة أو التشكيل على البارد. تعمل هذه العملية على إزاحة المادة لإنتاج خيوط بدلاً من قطعها، مما ينتج ملفًا جانبيًا للخيط أقوى وأكثر مقاومة للإجهاد. بالإضافة إلى ذلك، سيكون للأسطح التي تخضع لدرفلة الخيوط تشطيبات أكثر نعومة من الخيوط المقطوعة.
تتفوق المخارط ذات التحكم الرقمي من النوع السويسري في إنتاج المكونات الدقيقة التي يجب أن تفي بأكثر التفاوتات صرامة، خاصة عند تصنيع المكونات صغيرة القطر مثل مسامير الغرسات الطبية والسحابات المصغرة المصممة لتطبيقات الفضاء الجوي. تدعم جلبة التوجيه قطعة العمل مباشرة عند نقطة القطع، مما يلغي أي انحراف فعليًا ويتيح تحقيق تفاوتات تصل إلى ±0.0002 بوصة على ميزات القطر. باستخدام الماكينات السويسرية، يمكن إجراء عمليات الخراطة والتفريز والحفر ولولبة الخيوط كلها في إعداد واحد لمنع تراكم التفاوتات وإلغاء أي حاجة لعمليات ثانوية.
جدول مقارنة العمليات
| طريقة التصنيع | الأفضل لـ | قدرة التفاوت | تكلفة الأدوات | التكلفة لكل وحدة (حجم كبير) |
| التشكيل على البارد | البراغي/الصواميل القياسية، حجم كبير جدًا | ±0.05–0.1 مم | عالية | منخفضة جدًا |
| التطريق الساخن | السحابات كبيرة القطر | ±0.1–0.2 مم | عالية جدًا | منخفضة |
| الخراطة باستخدام الحاسب الآلي | السحابات المخصصة، حجم منخفض إلى متوسط | ±0.005–0.01 مم | منخفضة | معتدلة |
| التفريز باستخدام الحاسب الآلي | الرؤوس المعقدة وميزات القيادة | ±0.005–0.01 مم | منخفضة | معتدلة إلى عالية |
| التصنيع الآلي من النوع السويسري | السحابات الصغيرة والمعقدة وعالية الدقة | ±0.002–0.005 مم | منخفضة | معتدلة |
يحدد اختيار المادة بشكل مباشر القوة، ومقاومة التآكل، والوزن، وتكلفة السحابات الخاصة بك. تتطلب التطبيقات المختلفة خصائص مواد مختلفة.
الفولاذ المقاوم للصدأ 304 و 316/316L: توفر السحابات المصنوعة من الفولاذ المقاوم للصدأ 304/316/316L مقاومة ممتازة للتآكل وتعدد استخدامات لتطبيقات البحرية، والمعالجة الكيميائية، والطبية، والخدمات الغذائية بسبب خصائص القوة المقبولة. يعزز التخميل (passivating) لصواميل وبراغي 304/316/316L من قدرتها الطبيعية على مقاومة التآكل مما يحسن أدائها.
الفولاذ الكربوني: تعتبر السحابات المصنوعة من الفولاذ الكربوني الأقوى والأقل تكلفة بين جميع أنواع السحابات؛ وهي تستخدم في مجموعة متنوعة من الصناعات بما في ذلك الصناعة العامة، والسيارات، والبناء. تتوفر السحابات المصنوعة من الفولاذ الكربوني بعدة درجات ويمكن معالجتها حرارياً لزيادة القوة (الدرجات 2 و 5 و 23 للتيتانيوم).
تيتانيوم من الدرجات 5 و 2 و 23: تجعل نسبة القوة إلى الوزن الفائقة، ومقاومة التآكل الاستثنائية، وخصائص التوافق الحيوي من سحابات التيتانيوم (البراغي والصواميل) مثالية لتطبيقات الفضاء الجوي، والسيارات، والطب عالية الأداء. يزن التيتانيوم حوالي 60٪ أقل من الفولاذ. أكثر سحابات التيتانيوم استخدامًا للتطبيقات عالية القوة هو الدرجة 5 (Ti-6Al-4V).
الألومنيوم: تجعل الطبيعة خفيفة الوزن ومقاومة التآكل لسحابات الألومنيوم منها خيارًا جيدًا لأي تطبيق يتطلب تقليل الوزن. الطائرات بدون طيار (كسحابات هيكلية)، والعلب الإلكترونية، وتجميعات الآلات خفيفة الوزن هي مجرد أمثلة قليلة على أماكن وجود سحابات الألومنيوم.
النحاس الأصفر: توفر سحابات النحاس الأصفر (البراغي والصواميل) مقاومة جيدة للتآكل، وقابلية تصنيع ممتازة، ولمسة نهائية جذابة؛ تشمل التطبيقات النموذجية لسحابات النحاس الأصفر تجهيزات السباكة، والتوصيلات الكهربائية، والتجميعات الميكانيكية منخفضة الأحمال.
السبائك الغريبة: بالنسبة للسحابات المستخدمة في البيئات القاسية، يمكن استخدام سبائك غريبة مثل Inconel، Hastelloy، MP35N، إلخ، للوصلات تحت سطح البحر، وبراغي المفاعلات الكيميائية، وسحابات المنشآت النووية.
أصبحت الماكينة اللولبية السويسرية هي المعيار الصناعي لإنتاج براغي وصواميل دقيقة وصغيرة القطر باستخدام الحاسب الآلي. يتم ذلك عن طريق تغذية قضيب المادة الخام مباشرة من خلال جلبة توجيه دقيقة، تقع بجوار موضع القطع مباشرة على المخرطة السويسرية. عندما يتم تشغيل المادة وإزالتها من قطعة العمل، يتم دعم قطعة العمل عند نقطة الإزالة بالضبط، وبالتالي القضاء على أي انحراف قد يحدث عند تشغيل الأجزاء الطويلة الرفيعة على مخرطة تقليدية.
عند استخدام ماكينة سويسرية متعددة
