الدليل الكامل للتصنيع باستخدام ماكينات CNC السويسرية

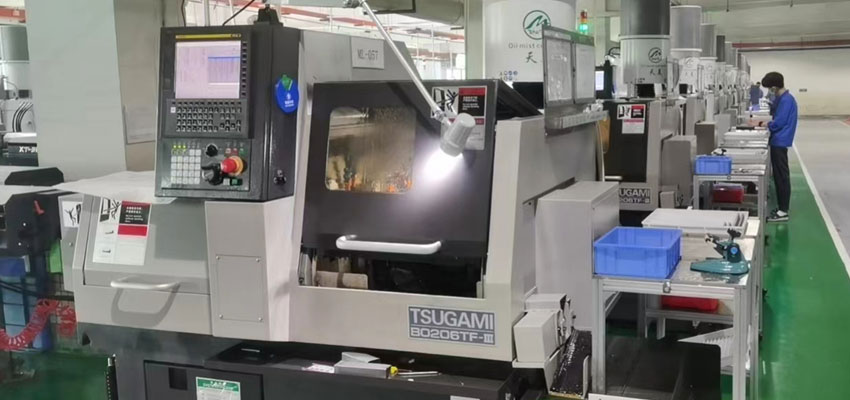

أ. نظرة عامة موجزة عن ماكينات CNC السويسرية:

ماكينات التحكم الرقمي بالحاسوب (CNC) السويسرية، والمعروفة أيضًا باسم الخراطة السويسرية أو ماكينات اللولب السويسرية، هي شكل متخصص من أشكال التصنيع الدقيق المناسبة بشكل خاص لإنتاج الأجزاء الصغيرة والمعقدة وعالية الدقة. تستمد عملية ماكينات CNC السويسرية اسمها من صانعي الساعات السويسريين الذين طوروا واستخدموا هذه التقنية في البداية لتصنيع مكونات الساعات المعقدة.

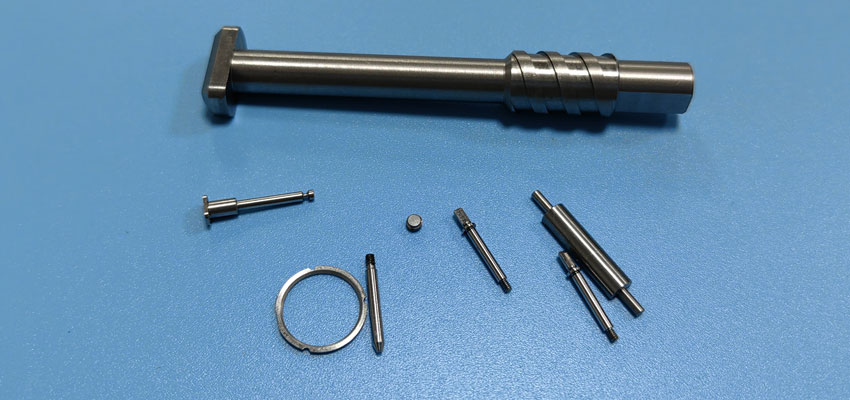

تشمل الميزات الرئيسية لماكينات CNC السويسرية ما يلي:

1. تصميم رأس الانزلاق: في ماكينات CNC السويسرية، يتم تثبيت قطعة العمل في ظرف يتم تركيب أداة التشغيل على رأس انزلاق. يسمح هذا التصميم بالتشغيل الدقيق والفعال للأجزاء الطويلة والنحيفة.

2. جلبة التوجيه: غالبًا ما تتضمن الماكينات السويسرية جلبة توجيه توفر الدعم لقطعة العمل أثناء تشغيلها. هذا مفيد بشكل خاص لتشغيل الأجزاء الطويلة والنحيفة ذات نسب العرض إلى الارتفاع العالية.

3. التشغيل المتزامن: يمكن لماكينات CNC السويسرية إجراء عمليات تشغيل متعددة في وقت واحد، بما في ذلك الخراطة والطحن والحفر واللولبة. تقلل هذه القدرة من أوقات الدورة وتعزز الكفاءة.

4. الدقة العالية: تشتهر ماكينات CNC السويسرية بمستوى عالٍ من الدقة، مما يسمح بإنتاج أجزاء ماكينات اللولب السويسرية بتفاوتات ضيقة وهندسات معقدة.

5. التغذية الأوتوماتيكية بالقضبان: الماكينات السويسرية مجهزة بمغذيات قضبان أوتوماتيكية تسمح بالتشغيل المستمر للقضبان الطويلة من المواد الخام، مما يقلل من وقت التوقف لإعادة تحميل المواد.

6. تعدد الاستخدامات: على الرغم من تطويرها في البداية لصناعة الساعات، إلا أن ماكينات CNC السويسرية وجدت تطبيقات في مختلف الصناعات خارج علم قياس الزمن، بما في ذلك المجالات الطبية والفضاء والإلكترونيات والسيارات.

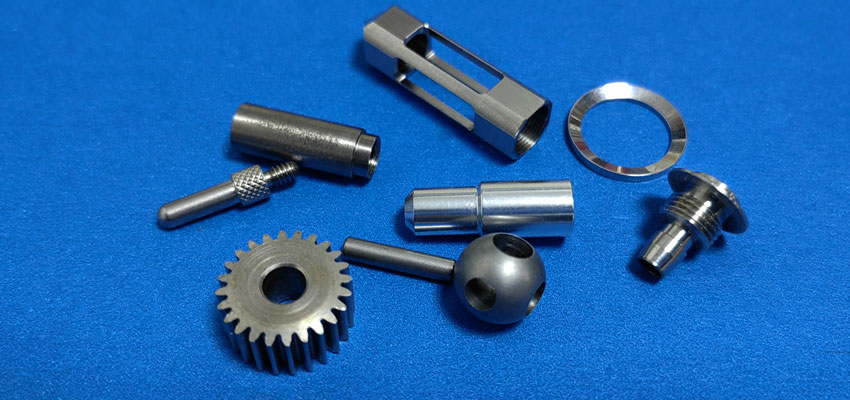

ب. أهمية ماكينات CNC السويسرية في مختلف الصناعات:

1. الصناعة الطبية:

تستخدم ماكينات CNC السويسرية على نطاق واسع في إنتاج المكونات الطبية الصغيرة وعالية الدقة، مثل الأدوات الجراحية وزراعة الأسنان وزراعة العظام.

2. صناعة الفضاء:

يستفيد قطاع الفضاء من ماكينات CNC السويسرية لتصنيع المكونات المعقدة وخفيفة الوزن، مثل موصلات الفضاء والمثبتات والأجزاء الحيوية لإلكترونيات الطيران.

3. صناعة الإلكترونيات:

في صناعة الإلكترونيات، يتم استخدام ماكينات CNC السويسرية لإنتاج مكونات مصغرة للأجهزة الإلكترونية والموصلات والأجزاء الدقيقة الأخرى المستخدمة في الإلكترونيات الاستهلاكية.

4. صناعة السيارات:

تُستخدم ماكينات CNC السويسرية لإنتاج مكونات السيارات الصغيرة والمعقدة، بما في ذلك حاقنات الوقود وأغلفة أجهزة الاستشعار والتروس الدقيقة.

5. صناعة الساعات والمجوهرات:

تعود أصول هذه التقنية إلى صناعة الساعات، وتستمر ماكينات CNC السويسرية في لعب دور حاسم في إنتاج مكونات الساعات المعقدة والأجزاء الدقيقة لصناعة المجوهرات.

6. التصنيع العام:

تُقدر قيمة ماكينات CNC السويسرية لقدرتها على إنتاج أجزاء صغيرة وعالية الدقة بكفاءة عبر مجموعة من الصناعات، مما يجعلها حلاً متعدد الاستخدامات لاحتياجات التصنيع المختلفة.

باختصار، تعتبر ماكينات CNC السويسرية عملية تصنيع متخصصة ودقيقة للغاية ولها تطبيقات واسعة في الصناعات التي تتطلب مكونات صغيرة ومعقدة وعالية التفاوت. كفاءتها ودقتها وقدرتها على التعامل مع الهندسات المعقدة تجعلها تقنية قيمة في التصنيع الحديث.

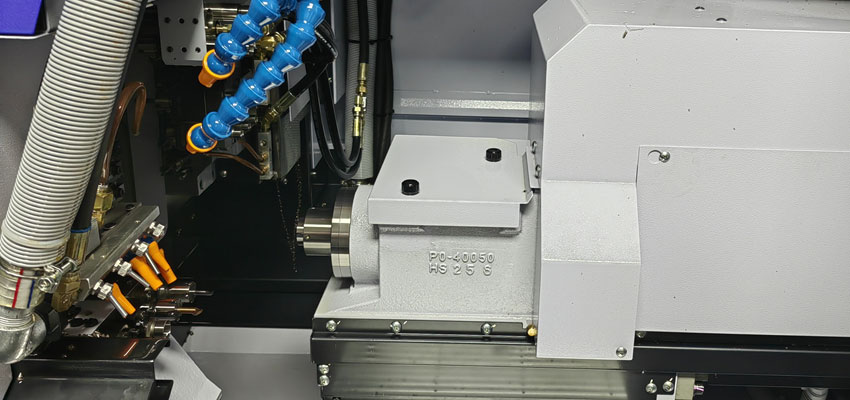

ماكينات CNC السويسرية، المعروفة أيضًا باسم ماكينات الخراطة السويسرية أو المخارط السويسرية، تعمل بناءً على تصميم فريد يسمح بتشغيل دقيق وفعال للأجزاء الصغيرة والمعقدة وعالية الدقة. فيما يلي نظرة عامة على كيفية عمل الماكينات السويسرية:

1. تصميم رأس الانزلاق:

تتميز الماكينات السويسرية بتصميم رأس انزلاقي. يتم تثبيت قطعة العمل في ظرف وتُركب على رأس يمكنه الانزلاق على طول المحور Z (الحركة الطولية). هذا التصميم ضروري لتصنيع الأجزاء الطويلة والنحيلة بدقة عالية.

2. جلبة التوجيه:

تتضمن العديد من الماكينات السويسرية جلبة توجيه تقع بالقرب من منطقة الأدوات. توفر جلبة التوجيه الدعم لقطعة العمل، خاصة للأجزاء الطويلة والنحيلة. تساعد في تقليل الانحراف وتضمن التشغيل الدقيق.

3. التغذية التلقائية بالقضبان:

المكينات CNC السويسرية مجهزة بمغذيات قضبان تلقائية. يتم تحميل المادة الخام، عادةً على شكل قضيب طويل، في الماكينة. يقوم المغذي التلقائي بتغذية المادة باستمرار إلى الماكينة، مما يسمح بالتشغيل دون انقطاع.

4. إعداد الأدوات:

تحتوي الماكينات السويسرية على إعداد أدوات يتضمن أدوات قطع وملحقات مختلفة. تُركب هذه الأدوات على منزلقات أدوات، مما يسمح بتشغيل قطعة العمل في وقت واحد باستخدام أدوات متعددة.

5. التشغيل المتزامن:

إحدى السمات الرئيسية للماكينات السويسرية هي قدرتها على إجراء عمليات تشغيل متعددة في وقت واحد. مزيج رأس الانزلاق وجلبة التوجيه، إلى جانب استخدام أدوات متعددة، يتيح تنفيذ عمليات مثل الخراطة والتفريز والحفر واللولبة في وقت واحد.

6. الحركة على المحور Z:

يتحرك رأس الانزلاق على طول المحور Z، مما يسمح بتشغيل طول قطعة العمل. هذه الحركة، إلى جانب دوران قطعة العمل، تمكن من عمليات الخراطة.

7. حركة الأدوات:

تُركب الأدوات على منزلقات أدوات تتحرك على طول المحور X (الحركة الشعاعية) والمحور Y (الحركة المحورية). هذه الحركة، إلى جانب دوران قطعة العمل، تمكن الأدوات من تشكيل وصقل قطعة العمل.

8. إزالة المواد:

عندما تدور قطعة العمل وتتحرك الأدوات في محاور متعددة، تُزال المواد من قطعة العمل لإنشاء الشكل والميزات والأبعاد المطلوبة. مزيج الحركات الدقيقة والأدوات يسمح بالتشغيل عالي الدقة.

9. مراقبة الجودة:

غالبًا ما تتضمن الماكينات السويسرية أجهزة استشعار وأنظمة مراقبة لضمان مراقبة الجودة. قد تتحقق هذه الأنظمة من الأبعاد وتآكل الأدوات وعوامل أخرى في الوقت الفعلي للحفاظ على الدقة المطلوبة.

10. الجزء النهائي:

بعد اكتمال عملية التشغيل، يُخرج الجزء النهائي من الماكينة. يسمح نظام التغذية المستمر بالقضبان بتشغيل أجزاء متعددة بالتتابع.

11. تحسين المواد:

صُممت الماكينات السويسرية لتقليل هدر المواد. باستخدام قضيب مستمر من المادة الخام، يتم تحسين الحاجة إلى معالجة إضافية للمواد وتقليل النفايات.

ماكينات CNC السويسرية متخصصة وفعالة للغاية في إنتاج المكونات المعقدة والصغيرة بتفاوتات ضيقة. تصميمها وقدراتها تجعلها مناسبة بشكل خاص لصناعات مثل الطبية والفضاء والإلكترونيات والسيارات حيث تكون الدقة العالية أمرًا حاسمًا.

تمثل المعالجة السويسرية والمعالجة التقليدية نهجين مختلفين للمعالجة الدقيقة، لكل منهما مجموعة من المزايا والتطبيقات. إليك مقارنة بين المعالجة السويسرية والمعالجة التقليدية:

المعالجة السويسرية:

1. التصميم والهيكل: صُممت الماكينات السويسرية خصيصًا لإنتاج القطع الصغيرة والدقيقة وعالية الدقة، خاصة تلك ذات الأشكال الطويلة والنحيفة.

2. رأس الانزلاق: تتميز الماكينات السويسرية بتصميم رأس انزلاقي، مما يسمح بمعالجة دقيقة لقطعة العمل.

3. تغذية المواد: التغذية التلقائية للقضبان: غالبًا ما تتضمن المعالجة السويسرية استخدام مغذيات قضبان تلقائية، مما يسمح بالمعالجة المستمرة للقضبان الطويلة من المواد الخام. يقلل ذلك من هدر المواد ويقلل وقت التوقف لإعادة التحميل.

4. الأدوات والمعالجة المتزامنة: أدوات متعددة: يمكن للماكينات السويسرية استخدام أدوات متعددة في وقت واحد، وأداء عمليات مثل الخراطة والتفريز والحفر واللولبة بالتزامن.

5. جلبة التوجيه: وجود جلبة توجيه تساعد في دعم قطعة العمل، مما يقلل من الانحراف أثناء المعالجة.

6. الكفاءة والدقة: تشتهر الماكينات السويسرية بدقتها العالية وإحكامها. يساهم نظام التغذية المستمرة للقضبان والمعالجة المتزامنة في تحقيق كفاءة عالية.

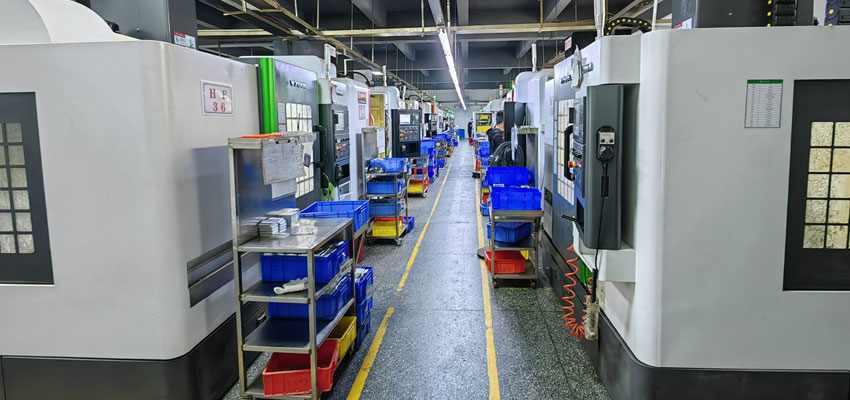

المعالجة التقليدية:

1. التنوع والتطبيقات العامة: طرق المعالجة التقليدية، مثل التفريز والخراطة، متعددة الاستخدامات ويمكنها التعامل مع مجموعة واسعة من أحجام وأشكال القطع. مناسبة للقطع الصغيرة والكبيرة، مع تطبيقات في صناعات متنوعة.

2. إعداد الأدوات وتغييرها: قد يتطلب تغيير الأدوات إيقاف عملية المعالجة، مما يؤدي إلى زيادة وقت التوقف مقارنة بالمعالجة السويسرية. قد يتضمن إعداد الأدوات تعديلات وتغييرات يدوية.

3. التعامل مع المواد: المعالجة بالدفعات: غالبًا ما تستخدم المعالجة التقليدية للمعالجة بالدفعات، حيث تتم معالجة قطع متعددة في إعداد واحد.

4. التعامل مع المواد: قد يتضمن التعامل مع المواد تدخلات يدوية أكثر مقارنة بالتغذية المستمرة للقضبان في المعالجة السويسرية.

5. تعقيد العمليات: العمليات المتتابعة: قد تتضمن المعالجة التقليدية عمليات متتابعة، حيث تستخدم ماكينات أو إعدادات مختلفة للخراطة والتفريز وغيرها من العمليات.

6. التعامل مع التعقيد: بينما يمكن للمعالجة التقليدية التعامل مع القطع المعقدة، فقد تتطلب المزيد من تغييرات الإعداد للميزات المعقدة.

7. حجم القطعة: مناسبة للقطع الصغيرة والكبيرة، حسب نوع الماكينة والطريقة المستخدمة.

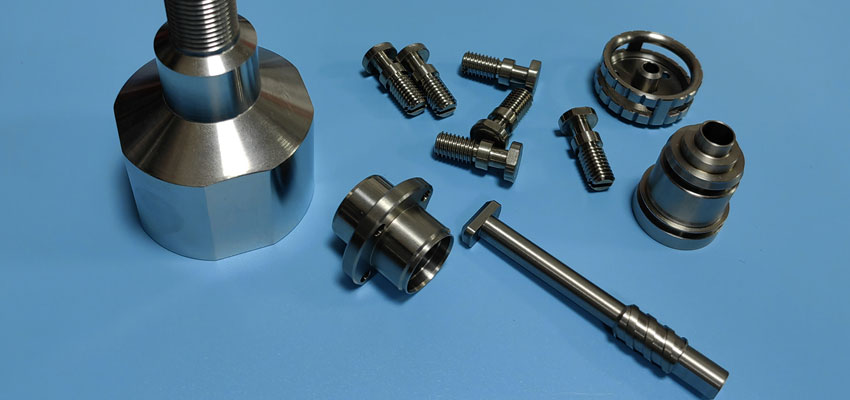

اعتبارات الاختيار بين المعالجة السويسرية والمعالجة التقليدية:

تعقيد القطعة: بالنسبة للقطع الصغيرة والمعقدة ذات التفاوتات الضيقة، قد تكون المعالجة السويسرية أكثر ملاءمة. المعالجة التقليدية متعددة الاستخدامات ويمكنها التعامل مع نطاق أوسع من تعقيدات القطع.

أ. المواد والحجم: غالبًا ما تُفضل المعالجة السويسرية للإنتاج عالي الحجم للقطع الصغيرة. المعالجة التقليدية مناسبة للإنتاج منخفض وعالي الحجم، خاصة للقطع الأكبر.

ب. وقت الإعداد والكفاءة: تتفوق المعالجة السويسرية من حيث وقت الإعداد والكفاءة للإنتاج المستمر. قد تتضمن المعالجة التقليدية أوقات إعداد أطول وتدخلات يدوية أكثر.

ج. تغيير الأدوات: تسمح المعالجة السويسرية باستخدام أدوات متعددة في وقت واحد، مما يقلل الحاجة إلى تغيير الأدوات بشكل متكرر. قد تتطلب المعالجة التقليدية المزيد من تغييرات الأدوات والتعديلات.

باختصار، يعتمد الاختيار بين المعالجة السويسرية والمعالجة التقليدية على عوامل مثل حجم القطعة وتعقيدها وحجم الإنتاج والمتطلبات المحددة للتطبيق. لكل نهج نقاط قوته، ويجب أن يعتمد القرار على الخصائص الفريدة للمشروع المطروح.

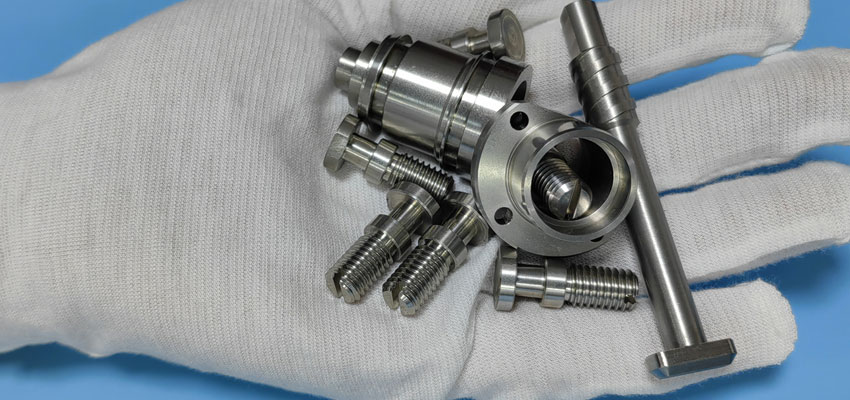

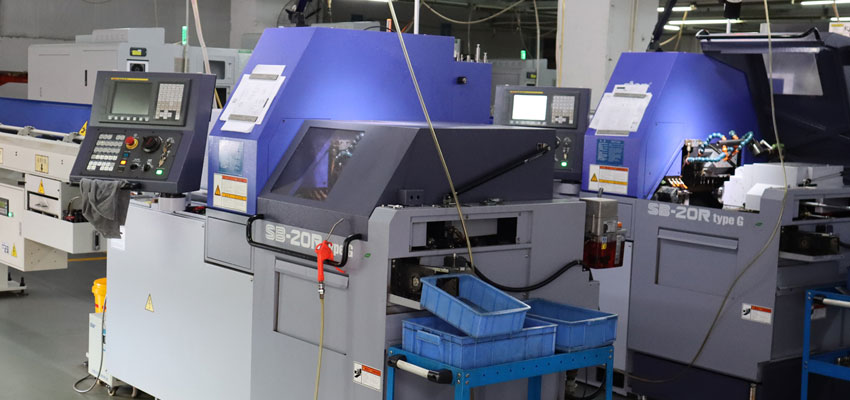

تقدم ماكينات الدقة السويسرية العديد من المزايا، خاصة في إنتاج الأجزاء الصغيرة والمعقدة وعالية الدقة. فيما يلي بعض المزايا الرئيسية للماكينات السويسرية الدقيقة:

1. دقة عالية وإتقان فائق:

في صميم الماكينات السويسرية الدقيقة يكمن الالتزام الراسخ بالدقة العالية والإتقان الفائق. تضمن قدرات التشغيل المتزامنة، التي تتحقق بفضل رأس الانزلاق وبوش التوجيه، أن كل مكون يُصنع بعناية فائقة للتفاصيل. تصبح التفاوتات الضيقة علامة فارقة، مما يجعل التصنيع السويسري الدقيق الخيار المفضل للصناعات التي تتطلب أقصى درجات الدقة، مثل الأجهزة الطبية والفضاء.

2. زيادة الكفاءة والإنتاجية:

تتجاوز الماكينات السويسرية الدقة؛ فهي تعيد تعريف الكفاءة والإنتاجية. تسمح العمليات المتزامنة بإنتاج سلس وسريع للمكونات المعقدة. مع تقليل أوقات الإعداد وأقل تغييرات في الأدوات، تضمن شركة Falcon CNC Swiss أن مشاريعك تنتقل بسرعة من الفكرة إلى الإنجاز، مما يرفع الكفاءة الكلية ويعزز الإنتاجية.

3. فعالية التكلفة للتصنيع السويسري باستخدام CNC:

ليست الدقة مضطرة لأن تأتي بتكلفة باهظة. التصنيع السويسري الدقيق، المقدم من Falcon CNC Swiss، فعال من حيث التكلفة بطبيعته. تساهم العمليات المبسطة، وتقليل هدر المواد، ودورات الإنتاج الفعالة في تقديم حل فعال من حيث التكلفة لاحتياجاتك التصنيعية. الدقة المحققة في كل مكون تضمن عدم المساس بالجودة، مما يجعله استثمارًا سليمًا للمشاريع مهما كان حجمها.

باختصار، تقدم ماكينات الدقة السويسرية مزيجًا من الدقة العالية والكفاءة وتعدد الاستخدامات، مما يجعلها الطريقة المفضلة للصناعات التي تتطلب إنتاج أجزاء صغيرة ومعقدة وعالية الدقة. تساهم هذه المزايا في خفض تكاليف الإنتاج، وتحسين الجودة، وتسريع وقت الوصول إلى السوق للعديد من التطبيقات.

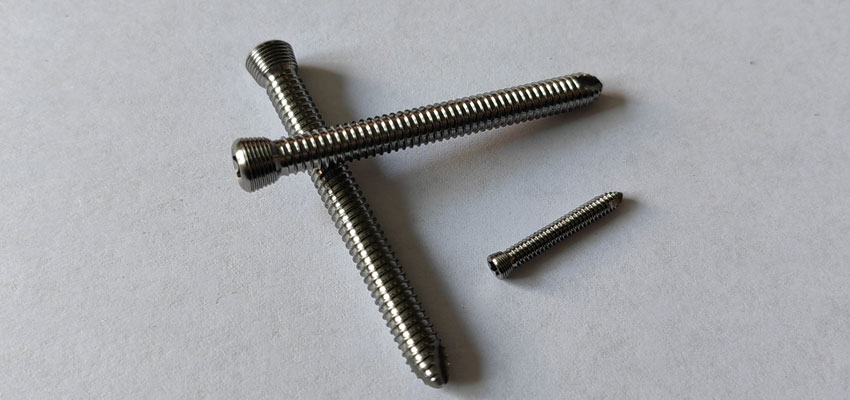

أ. استخدام التصنيع باستخدام الحاسب الآلي السويسري في الصناعة الطبية:

1. الأدوات الجراحية:يُستخدم التصنيع باستخدام الحاسب الآلي السويسري على نطاق واسع في إنتاج الأدوات الجراحية عالية الدقة، بما في ذلك المباضع والملاقط والمقصات.

2. الغرسات السنية:تُستخدم هذه التقنية في تصنيع الغرسات السنية المعقدة والمكونات المستخدمة في تطبيقات الأسنان المختلفة.

3. الأجهزة التقويمية العظمية:تلعب الأجزاء المُصنَّعة آليًا سويسريًا دورًا حاسمًا في إنتاج الأجهزة التقويمية العظمية مثل مسامير العظام والصفائح وزرعات المفاصل.

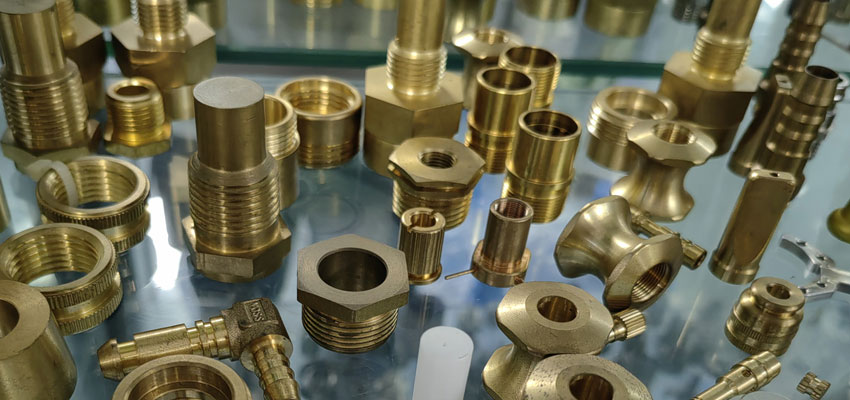

ب. دور التصنيع باستخدام الحاسب الآلي السويسري في صناعة الطيران والفضاء:

1. مكونات الطائرات:يُستخدم التصنيع باستخدام الحاسب الآلي السويسري في إنتاج المكونات الفضائية الحرجة، بما في ذلك الموصلات والتجهيزات والمثبتات.

2. قطع إلكترونيات الطيران:تُصنع الأجزاء عالية الدقة لأنظمة إلكترونيات الطيران، مثل أغلفة أجهزة الاستشعار والموصلات والمكونات الإلكترونية، باستخدام التصنيع الآلي السويسري.

3. الهياكل خفيفة الوزن:التصنيع الآلي السويسري مناسب لإنتاج الهياكل خفيفة الوزن والمعقدة لتطبيقات الطيران والفضاء، مما يساهم في كفاءة استهلاك الوقود.

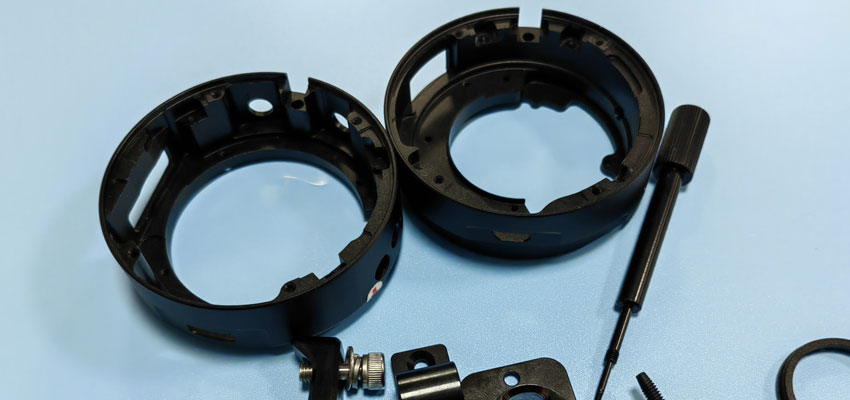

ج. الصناعات الأخرى التي يُطبق فيها التصنيع باستخدام الحاسب الآلي السويسري:

1. الصناعة الإلكترونية:إنتاج المكونات المصغرة للأجهزة الإلكترونية، بما في ذلك الموصلات والمقابس وأغلفة أجهزة الاستشعار. تعتبر الأجزاء المُصنَّعة آليًا سويسريًا ضرورية للتصغير والدقة المطلوبة في التطبيقات الإلكترونية.

2. صناعة السيارات:تصنيع المكونات الصغيرة عالية الدقة للسيارات، مثل حاقنات الوقود والموصلات ومكونات أجهزة الاستشعار. يُستخدم التصنيع الآلي السويسري لإنتاج الأجزاء المعقدة التي تساهم في الأداء العام والموثوقية للمركبات.

3. صناعة الساعات والمجوهرات:نشأ التصنيع باستخدام الحاسب الآلي السويسري في صناعة الساعات، ولا يزال يلعب دورًا حيويًا في إنتاج مكونات الساعات المعقدة. غالبًا ما تُنتج الأجزاء الخاصة بالمجوهرات الراقية، حيث الدقة والتفاصيل الدقيقة أمران أساسيان، باستخدام التصنيع الآلي السويسري.

4. الإلكترونيات الاستهلاكية:إنتاج مكونات الهواتف الذكية والأجهزة اللوحية وغيرها من الأجهزة الإلكترونية الاستهلاكية. يُستخدم التصنيع الآلي السويسري لإنشاء أجزاء دقيقة ومعقدة تساهم في وظائف وجماليات الإلكترونيات الاستهلاكية.

5. الصناعة البصرية:تصنيع المكونات البصرية الدقيقة، بما في ذلك العدسات والمنشورات والمرايا. تعتبر الأجزاء المُصنَّعة آليًا سويسريًا حاسمة لتحقيق الجودة البصرية العالية المطلوبة في الأدوات البصرية المختلفة.

إن تعدد الاستخدامات والدقة في التصنيع باستخدام الحاسب الآلي السويسري يجعله تقنية قيمة في الصناعات التي تتطلب أجزاء معقدة وعالية التفاوت. إن قدرته على التعامل مع مجموعة متنوعة من المواد وإنتاج أجزاء صغيرة بكفاءة يضعه كعملية تصنيع حاسمة في التطبيقات الصناعية الحديثة.

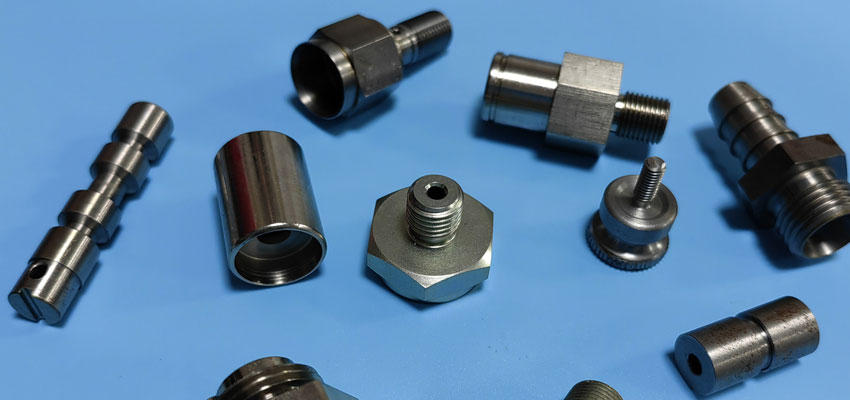

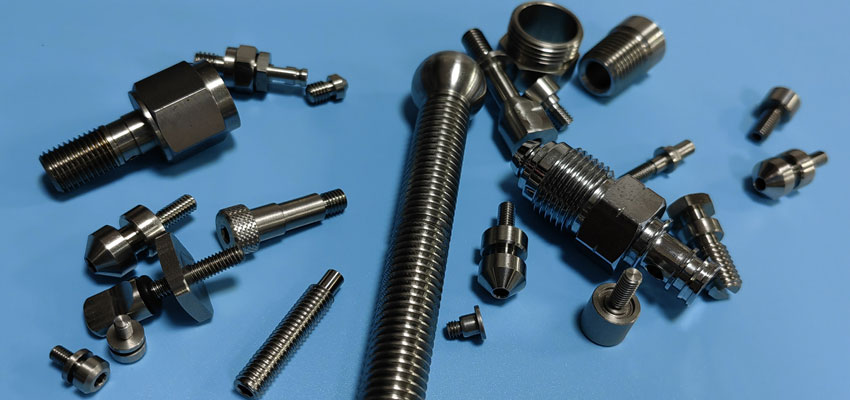

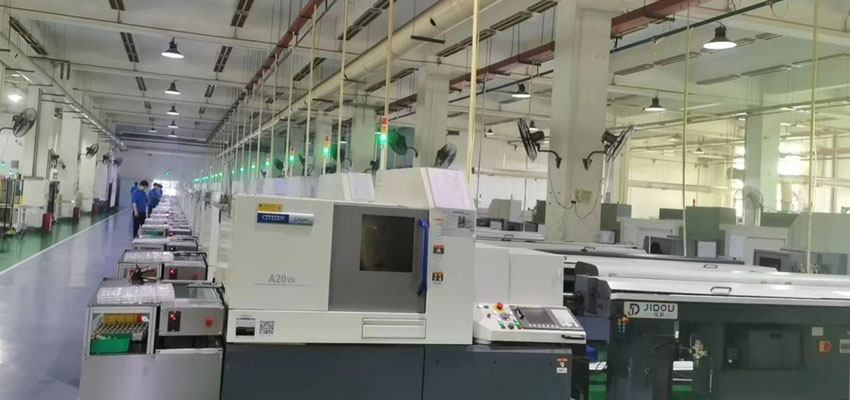

مرحبًا بكم في Falcon CNC Swiss، حيث تلتقي الدقة مع الابتكار في عالم التصنيع باستخدام الحاسب الآلي السويسري. بينما تبدأ رحلتكم في التصنيع، نقدم لكم رؤى قيّمة لتحسين تصاميمكم لتحقيق أفضل النتائج. استكشفوا "5 نصائح تصميمية للتصنيع باستخدام الحاسب الآلي السويسري" لضمان عملية تصنيع سلسة وفعالة.

1. الدقة في الوضوح:

ابدأ بدقة ووضوح في رسوماتك. ضمان رسومات واضحة وقابلة للقراءة هو أمر بالغ الأهمية لتمكين مشغلينا من فهم وتصنيع مكوناتك بسرعة. قم بتضمين معلومات شاملة مثل الأبعاد والتفاوتات المسموح بها ومواصفات المواد والتشطيب لضمان عملية تصنيع سلسة.

2. ثقوب ذات أحجام قياسية لتحقيق الكفاءة:

حسّن الكفاءة من خلال تضمين ثقوب ذات أحجام قياسية في تصاميمك. قد تؤدي الثقوب الصغيرة جدًا أو العميقة إلى تعقيد التصنيع وزيادة التكاليف. استخدام الثقوب ذات الأحجام القياسية كلما أمكن يضمن عملية تصنيع أكثر سلاسة وفعالية من حيث التكلفة.

3. زوايا ناعمة، عملية سلسة:

تخلص من التحديات بتجنب الزوايا الحادة في تصاميمك. سواء على مخرطة CNC تقليدية أو آلة سويسرية، فإن الزوايا المستديرة هي الأفضل. هذا الأسلوب التصميمي يقلل من الصعوبات المرتبطة بريش الحفر المستديرة ويخفف الحاجة إلى طرق مكلفة مثل التفريغ الكهربائي. احتفظ بنصف قطر زاوية مناسب لمنع الاهتزاز والتآكل المبكر للأداة.

4. تفاوتات دقيقة عند الحاجة:

الاستخدام الاستراتيجي للتفاوتات هو مفتاح التصنيع الفعال من حيث التكلفة. حدد تفاوتات صارمة فقط عندما تكون ضرورية، حيث أن التفاوتات الصارمة غير الضرورية قد تزيد من وقت التصنيع والتكلفة الإجمالية للقطعة. التطبيق المدروس للتفاوتات يضمن الدقة حيث تكون أكثر أهمية.

5. الانتباه لسمك الجدار:

أعطِ الأولوية لسمك الجدار في تصاميمك. بينما تستطيع الآلات السويسرية التعامل مع الجدران الرقيقة، يُنصح بتجنب تصميم أجزاء بجدران رقيقة جدًا. قد تؤدي الجدران الرقيقة إلى تحديات مثل الاهتزاز، مما ينتج أجزاء أقل دقة بجودة سطح منخفضة. في الأجزاء البلاستيكية، قد تساهم الجدران الرقيقة في مشاكل مثل الالتواء والليونة.

في Falcon CNC Swiss، نمكّنك من تحقيق قمة الدقة في التصنيع باستخدام الحاسب الآلي السويسري. طبق نصائح التصميم هذه لترقية مشاريعك وضمان تعاون سلس مع خدماتنا المتطورة. للاستفسار عن إرشادات مخصصة أو خدماتنا، لا تتردد في التواصل مع فريق الخبراء لدينا.
