دليل المهندس لبراغي آلية من التيتانيوم: الخصائص، التصنيع، والاختيار

مقدمة: أهمية برغي التيتانيوم الميكانيكي

عدد قليل من المهندسين يهتمون بالبراغي كثيراً حتى تتعطل. ولكن في التطبيقات التي تدفع حدود القوة، وخفة الوزن، ومقاومة التآكل، فإن برغي التيتانيوم الميكانيكي يعتبر بالغ الأهمية. من تثبيت الهياكل الفضائية إلى تثبيت شظايا العظام في الجراحة العظمية، هذه القطع الصغيرة تقوم بعمل عملاق.

ولكن لماذا البراغي من التيتانيوم؟ هل التيتانيوم جيد للبراغي؟ وكيف يتم تصنيع هذه المكونات الدقيقة؟ مهندسونا في Falcon CNC Swiss قاموا بتصنيع براغي تيتانيوم ميكانيكية مخصصة لأكثر من عقدين من الزمن لأكثر الصناعات تطلباً في العالم. الدليل أدناه يمنحك الإجابات التقنية التي تحتاجها، بدءاً من الأجهزة الطبية إلى توريد الفضاء الجوي.

الأسئلة الشائعة: الإجابة على الأسئلة الكبيرة حول براغي التيتانيوم

ما هو برغي التيتانيوم؟

برغي التيتانيوم هو أداة ربط ملولبة يتم تشكيلها من التيتانيوم أو سبائكه (في أغلب الأحيان، لتطبيقات البراغي الميكانيكية من الدرجة 5 Ti-6Al-4V أو، لاستخدامات أخرى للتيتانيوم تشمل الدرجة 2 أو التيتانيوم النقي تجارياً). بعيداً عن كونه مجرد برغي تثبيت عادي، فهو يوفر خصائص فريدة. أخف من الفولاذ (بحوالي 40%)، غير مغناطيسي تماماً، مقاوم عالٍ للتآكل، متوافق حيوياً، براغي التيتانيوم هي مكونات هندسية وليست مجرد أدوات ربط.

هل التيتانيوم جيد للبراغي؟

في التطبيقات المناسبة، يعتبر التيتانيوم ممتازاً. نسبته العالية من القوة إلى الوزن المنخفض تجعله مناسباً لتطبيقات الفضاء الجوي والسيارات عالية الأداء حيث تكون خفة الوزن أمراً بالغ الأهمية. بالنسبة للتطبيقات الطبية، فإن توافقه الحيوي يعني أن الجسم يقبله بسهولة؛ ستجده مستخدماً في كل شيء بدءاً من براغي العظام إلى تثبيت العمود الفقري وزرعات إعادة بناء الرباط الصليبي الأمامي. مقاومته للتآكل - خاصة للمياه المالحة - ومناعته ضد المواد الكيميائية تجعله مرغوباً لمعدات المعالجة البحرية والكيميائية.

ما هي عيوب براغي التيتانيوم؟

عند النظر في التيتانيوم للبراغي الميكانيكية، سيلاحظ المهندس:

التكلفة. تكلفة التيتانيوم أعلى بعدة مرات من أي معدن قياسي مثل الفولاذ المقاوم للصدأ أو النحاس، مما يجعل براغي التيتانيوم الميكانيكية أكثر تكلفة.

الالتصاق/التصاق المعدن بنفسه عند الشد. ويشمل ذلك التصاق البرغي بفكي مفتاح الربط.

صعوبة التشغيل الآلي. كما هو موضح أعلاه؛ يتطلب ذلك ورش تشغيل تيتانيوم متخصصة.

كم تبلغ تكلفة برغي التيتانيوم لجراحة الرباط الصليبي الأمامي؟

يمكن أن تختلف الأسعار بشكل كبير لبراغي التيتانيوم الطبية المستخدمة في حالات مثل إعادة بناء الرباط الصليبي الأمامي: نطاق تقريبي لبرغي واحد يمكن أن يكون 3-12 دولاراً للمكونات الأساسية مثل برغي التداخل أو مثبت الخياطة؛ بينما تكلف المجموعات المعقمة الأكبر أكثر. تعتمد التكاليف على متطلبات التيتانيوم الخام (سبيكة صلبة جداً)، والتشغيل الآلي الدقيق، والتعقيم، ومراقبة الجودة الدقيقة المطلوبة للزرعات.

التحدي الهندسي: تشغيل براغي التيتانيوم الميكانيكية

صنع برغي ميكانيكي صغير (يستخدم غالباً في الإلكترونيات) هو من بين أصعب الوظائف في أي ورشة تشغيل. يجب على ورش تشغيل التيتانيوم موازنة معايير القطع بعناية للتعامل مع الخصائص الصعبة لسبيكة التيتانيوم مع انخفاض توصيلها الحراري، وتآكل الأداة السريع بسبب التفاعل الكيميائي. لا مبالغة: ورش التشغيل التي تصنع براغي ميكانيكية من التيتانيوم: يجب أن تمتلك تلك المعرفة والخبرة. تعرف على المزيد حول خبرتنا في قدرات ورشة تشغيل التيتانيوم→

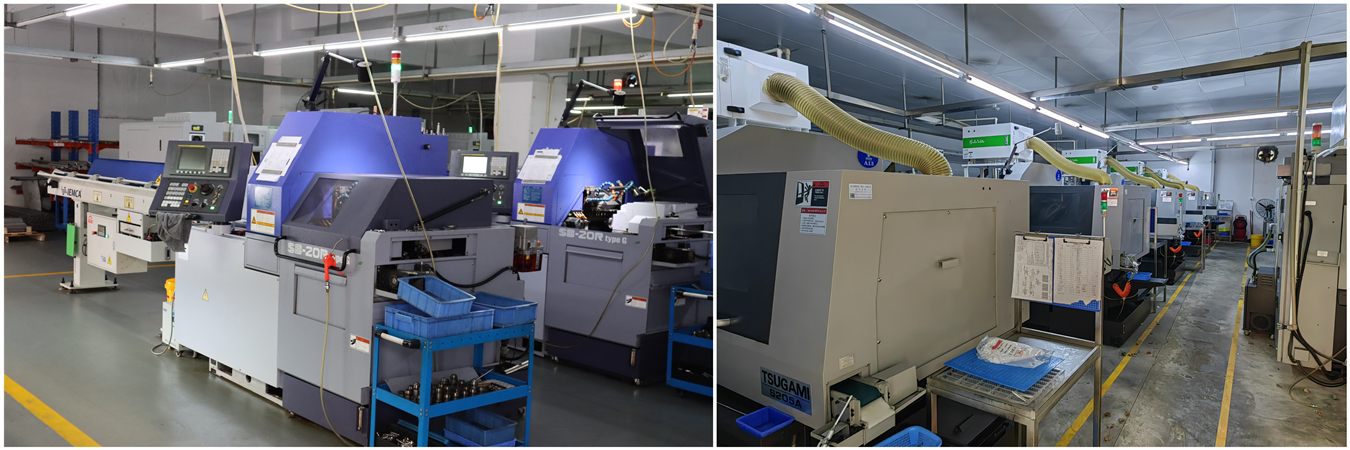

ميزة التشغيل السويسري للبراغي الصغيرة

بالنسبة لبراغي التيتانيوم الميكانيكية الصغيرة جداً والشائعة في التطبيقات الطبية والإلكترونية، فإن مخارط CNC السويسرية هي الحل الأمثل كما هو موضح في جميع الأوراق أعلاه. كما نوقش بالتفصيل، أصبح تشغيل الخيوط الصغيرة جداً علماً قائماً بذاته، وخدمات مثل التشغيل السويسري فائق الدقة للبراغي من Swissturn USA تعتني بذلك.

• موضع جلبة التوجيه؛ الأهم من ذلك، ستدعم الجزء بأقرب ما يمكن من مادة القطع، مما يبقي الانحراف عند الحد الأدنى عند محاولة تشغيل قطع فارغة طويلة وذات قطر صغير للبراغي.

• إزالة الرقائق؛ سائل التبريد عالي الضغط ضروري للغاية للمساعدة في إزالة الرقائق من الطريق والتحكم في الحرارة في منطقة القطع. أمر حاسم عند تشغيل التيتانيوم.

• الخيوط الدقيقة؛ إمكانيات الخيوط أحادية النقطة أو غيرها لطحن الخيوط بعد القطع، لإنتاج أشكال خيوط لولبية أو مدرفلة. حتى لو كنت تطحن بدلاً من دحرجة أو تشكيل الخيوط، يجب أن تكون ورشة التشغيل دقيقة في المعايير الرئيسية؛ تماماً كما في الخراطة.

معايير العملية الرئيسية أثناء العمل: برغي التيتانيوم

انظر إلى الدراسات التي تعمل على تحسين العملية بشكل خاص، ترى الكثير من الاهتمام بالمعايير الأساسية؛ كما في Koller (2019) براغي التيتانيوم الميكانيكية المخصصة. (لاحظ الانتباه إلى اختيار الأداة، وسرعة الأداة، واستراتيجية الخيوط وعمقها؛ هناك براغي خاصة للتطبيق، وهامش صغير جداً للخطأ.):

قد تحتاج إلى استخدام أداة كربيد حادة ذات حبيبات دقيقة، مع طلاء مثل TiAlN (نتريد ألومنيوم التيتانيوم) الذي يقاوم الالتصاق الكيميائي وتآكل الوجه؛ بهندسة محسنة قليلاً.

على الرغم من سرعات القطع المنخفضة عملياً، حاول الحفاظ على حمل رقاقة عدواني، حيث أن التشوه الواسع للأداة يمكن أن يؤدي إلى تصلب العمل.

بالنظر إلى أن "الثقب السفلي" يجب أن يتشكل بشكل صحيح، وأن يكون متحكماً به بشكل وثيق، ومستدقاً قليلاً في القطر لمراعاة تأثير الارتداد للمادة عند القص.

شائع إلى حد ما:

بالنسبة للخيوط الصغيرة العميقة، غالباً ما يكون من الأفضل استخدام استراتيجية طحن الخيوط عالية السرعة، مع قواطع "تخطي الأسنان"، مع إبقاء عمق القطع صغيراً ومتقطعاً، بدلاً من المستمر. طريقة أخرى هي استخدام صنبور حلزوني أو مطحنة خيوط، بهندسة محسنة قليلاً، ليس فقط لتقليل قوى القطع ولكن أيضاً للمساعدة في تجنب كسر أو تكسير أداتك. ذلك في برغي صغير جداً بسرعة 2000 دورة في الدقيقة. تعرف على المزيد حول خبرتنا في CNC من النوع السويسري. →

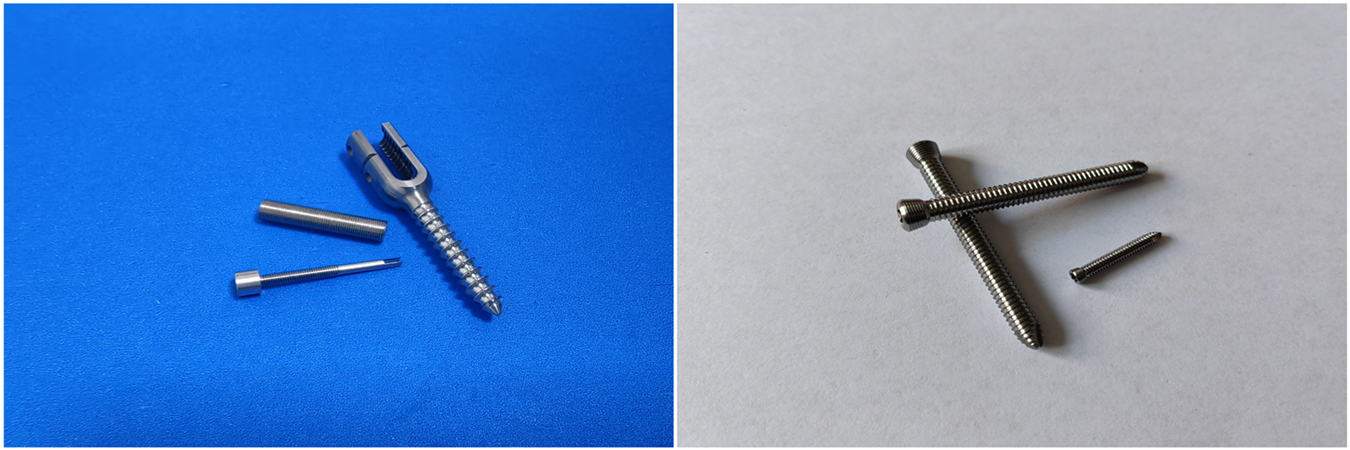

براغي التيتانيوم في التطبيقات الحرجة

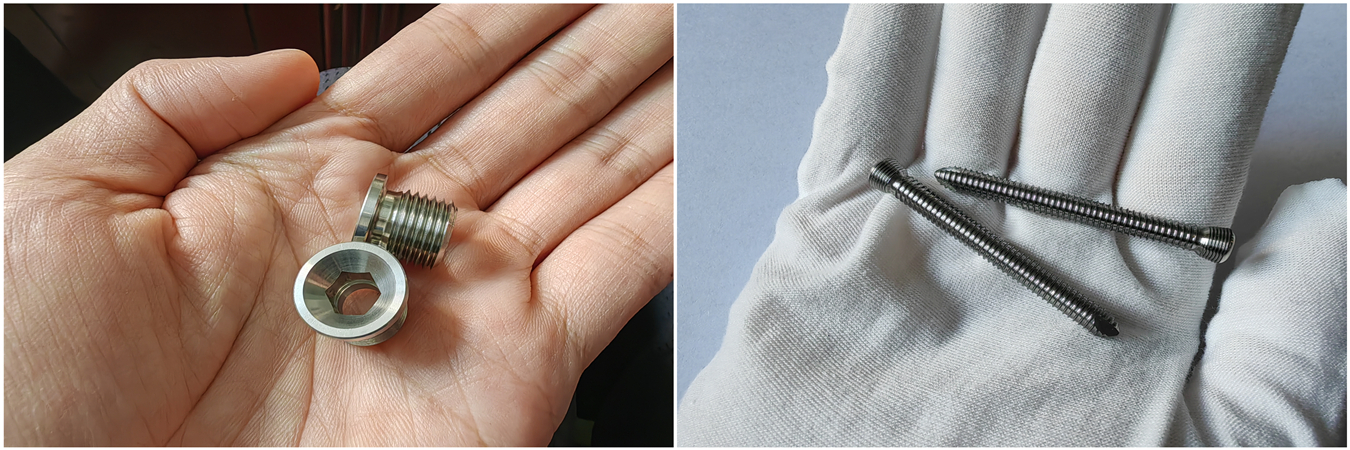

براغي التيتانيوم الميكانيكية من الدرجة الطبية

كما هو الحال مع العديد من المكونات الدقيقة، فإن أعلى معيار لبراغي التيتانيوم الميكانيكية هو في المجال الطبي. عادةً من سبيكة الدرجة 23 ELI (منخفضة الشوائب جداً)، تستخدم براغي التيتانيوم الميكانيكية هذه عادةً لـ:

• براغي العظام العظمية: لتثبيت الكسور، والدمج الشوكي، والجراحة الترميمية. يجب تشغيلها بتفاوتات دقيقة وغالباً ما يكون لها تشطيب معقم.

• زرعات القحفي الوجهي الفكي (CMF): براغي صغيرة (قطرها صغير يصل إلى 1.2 مم) تستخدم لتثبيت صفائح العظام عند إعادة بناء الوجه.

• مكونات زرعات الأسنان: براغي داعمة دقيقة للزرعات. يجب أن يحافظ البرغي على ملاءمة دقيقة ومقاومة عالية للتعب.

زرعات الطب الرياضي: براغي تداخل لإعادة بناء الرباط الصليبي الأمامي/الخلفي لأربطة الركبة. يتطلب هندسة خيوط دقيقة للطعوم.

براغي الفضاء الجوي والصناعية عالية الأداء

في الفضاء الجوي، كل غرام يتم تقليله من أداة الربط يعني تحسين كفاءة الوقود. حيثما أمكن، يريد مصممو الفضاء الجوي أدوات ربط لهياكل الطائرات مصنوعة من مادة سبيكة تيتانيوم عالية القوة. يمكن أن تشمل هذه:

• أدوات الربط الهيكلية: تستخدم لتثبيت المكونات، والكسوة، والجلد معاً.

• مكونات المحرك: تثبيت المكونات في مناطق أقل حدة في درجة الحرارة.

• المتطلبات غير المغناطيسية: مثالية للفضاء الجوي لأجهزة الاستشعار الحساسة أو المعدات الإلكترونية.

كيفية اختيار الشركة المصنعة المناسبة لبرغي التيتانيوم الميكانيكي

اختيار الشريك المناسب لتصنيع براغي التيتانيوم الميكانيكية الخاصة بك هو اعتبار مهم. أنت بحاجة إلى أكثر من مجرد ورشة تشغيل؛ أنت بحاجة إلى شريك هندسي.

ما الذي تبحث عنه في ورشة تشغيل التيتانيوم

خبرة مثبتة: إذا كان الأمر يتعلق بالفضاء الجوي، ابحث عن ورشة تشغيل تيتانيوم عملت مع عملاء في مجال الفضاء الجوي من قبل – خبرة تزيد عن 20 عاماً ستكون جيدة.

• معدات متقدمة: تذكر على موقعها الإلكتروني أن لديها مخارط CNC عالية الصلابة (Citizen، Star، Tsugami من النوع السويسري للأعمال الصغيرة). يفضل أنظمة سائل التبريد عالي الضغط لغسل الرقائق من الجدران.

• التحقق من العملية: بالنسبة للقطاع الطبي، ابحث عن التحقق الصارم من العملية (IQ، OQ، PQ)، واطلب تقارير اختبار المواد المعتمدة (CMRR).

• الدعم الهندسي (DFM): ستعطي شركة تصنيع براغي تيتانيوم ميكانيكية دقيقة رائدة ملاحظات مفيدة حول التصميم من أجل التصنيع لجزءك.

• أنظمة الجودة: شهادة ISO 13485 (طبية)، ISO9100 (فضاء جوي)، وغيرها المذكورة مطلوبة للتطبيقات الحرجة
