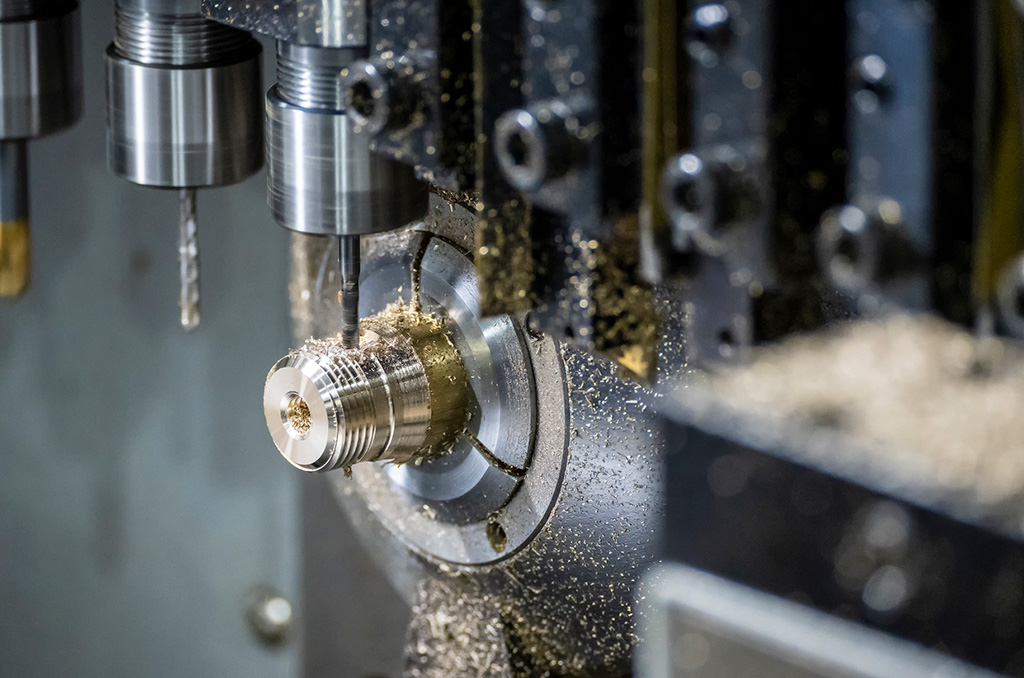

الخراطة السويسرية، والمعروفة أيضًا باسم الخراطة من النوع السويسري، هي عملية تصنيع دقيقة تُستخدم لإنتاج الأجزاء الصغيرة والمعقدة بتفاوتات ضيقة جدًا. يتم تنفيذها عادةً باستخدام مخرطة من النوع السويسري، وهي مركز خراطة متخصص مصمم للأجزاء عالية الدقة وذات الأقطار الصغيرة.
نشأت الخراطة السويسرية في القرن التاسع عشر مع تطور ماكينة البراغي السويسرية (المعروفة أيضًا باسم المخرطة السويسرية أو المخرطة الأوتوماتيكية السويسرية). تم ابتكارها في سويسرا للمساعدة في الإنتاج الضخم للبراغي المتناهية الصغر لصناعة الساعات المزدهرة آنذاك. جعلت دقة ماكينة البراغي السويسرية وقدرتها على التعامل مع الأجزاء الصغيرة منها أداة لا تُقدر بثمن لصانعي الساعات، وقد تطورت العملية لتُستخدم في مجموعة واسعة من الصناعات اليوم.
في عالم التصنيع الدقيق، تُعد الخراطة السويسرية والخراطة التقليدية طريقتين مستخدمتين على نطاق واسع لإنشاء الأجزاء المُخرطة. بينما تم تصميم كلتا العمليتين لتشكيل المواد إلى أبعاد محددة، إلا أنهما تختلفان بشكل كبير من حيث تصميم الماكينة، وعمليات التشغيل، وزمن الدورة، والكفاءة الإجمالية. في هذه المقالة، سوف نستكشف الاختلافات الرئيسية بين الخراطة السويسرية والخراطة التقليدية، مما يساعدك على فهم متى ولماذا كل طريقة مناسبة للتطبيقات المختلفة.
1. رأس الغراب: ثابت مقابل متحرك
يكمن أحد الاختلافات الأساسية بين الخراطة السويسرية والخراطة التقليدية في تصميم رأس الغراب.
المخارط التقليدية: في الخراطة التقليدية، يكون رأس الغراب ثابتًا، وعادةً ما يتم تثبيت قطعة العمل في مكانها بواسطة ظرف أو كوليت. قد يتم استخدام غراب ذيل لدعم الطرف المقابل لقطعة العمل، خاصة للأجزاء الأطول. تتحرك أداة القطع نحو قطعة العمل، لإزالة المواد أثناء دوران الجزء.

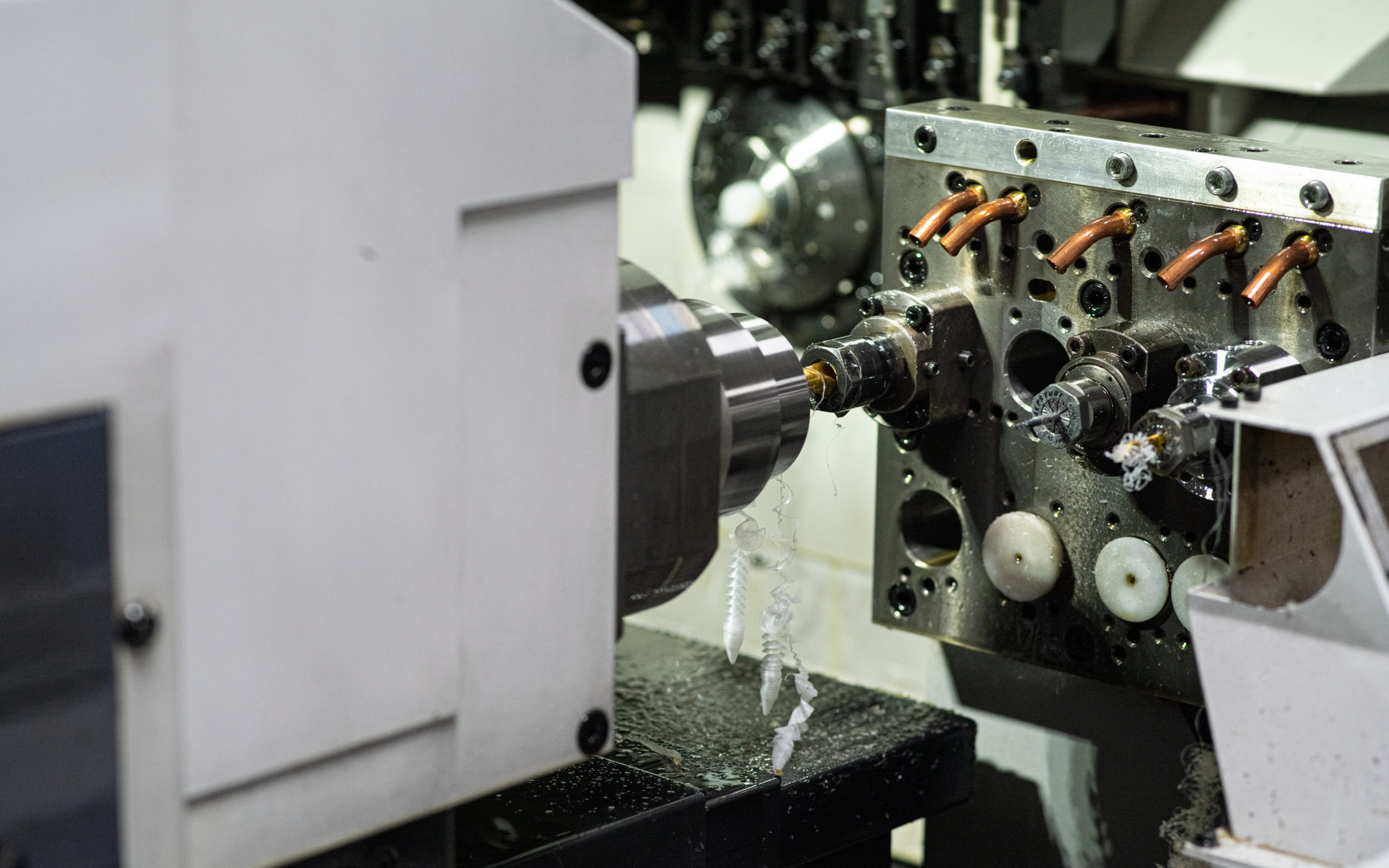

المخارط من النوع السويسري: على عكس المخارط التقليدية، تتميز المخارط من النوع السويسري برأس غراب متحرك. يتم تثبيت قطعة العمل في كوليت وتقدم عبر جلبة التوجيه على طول المحور Z أثناء تشغيلها. يسمح هذا بمرونة أكبر في تصنيع الأجزاء الصغيرة ذات نسبة الطول إلى القطر الأعلى ويقلل من الانحراف أثناء عملية الخراطة.
2. عملية التصنيع: التجزئة مقابل العملية الواحدة
تختلف عمليات التصنيع في المخارط السويسرية والتقليدية بشكل كبير في كيفية تعاملها مع قطعة العمل أثناء العمليات.
المخارط التقليدية: في الخراطة التقليدية، عادةً ما يتم تشغيل قطعة العمل دفعة واحدة. تتحرك أداة القطع إلى مواضع مختلفة لتنفيذ عمليات فردية، مع تغيير الأدوات حسب الحاجة. تتعامل هذه العملية عادةً مع عملية واحدة في كل مرة وتكون أبطأ مقارنة بالتشغيل من النوع السويسري، حيث تتعرض قطعة العمل بأكملها للأداة أثناء كل عملية.
المخارط من النوع السويسري: الخراطة السويسرية أكثر كفاءة بكثير بسبب عملية التصنيع المجزأة. مع تقدم قطعة العمل عبر جلبة التوجيه، تصبح أداة القطع قادرة على التركيز على أجزاء محددة من قطعة العمل في كل مرحلة، مما يزيد من الاتساق والدقة. يسمح هذا النهج المجزأ للمخارط السويسرية بإنتاج أشكال هندسية معقدة بكفاءة أكبر وبتدخل يدوي أقل، مما يؤدي في النهاية إلى إنتاجية أعلى.
3. جلبة التوجيه: الثبات مقابل الانحراف
تعتبر جلبة التوجيه ميزة رئيسية تميز المخارط السويسرية عن المخارط التقليدية، خاصة بالنسبة للأجزاء الطويلة والرفيعة.
المخارط التقليدية: في الخراطة التقليدية، يتم تثبيت قطعة العمل في مكانها وعادةً ما يتم دعمها بواسطة كوليت. بالنسبة لقطع العمل الأطول ذات نسب الطول إلى القطر العالية، يمكن أن يؤدي هذا الإعداد إلى انحراف حيث يتسبب البروز من الكوليت في تمايل الجزء، مما يؤثر على الدقة.
المخارط من النوع السويسري: تستخدم المخارط السويسرية جلبة توجيه لدعم قطعة العمل، والتي يتم تغذيتها في الماكينة من خلال الجلبة. يسمح هذا بالتشغيل بالقرب من نقطة الدعم، مما يقلل من انحراف الجزء ويزيد الثبات. بفضل هذا الدعم الإضافي، يمكن للمخارط السويسرية إجراء قطع أعمق في مسار واحد، بدلاً من إجراء ممرات ضحلة متعددة مثل المخارط التقليدية.
4. زمن الدورة: الكفاءة والتعقيد
زمن الدورة هو عامل مهم عند مقارنة إنتاجية ماكينات الخراطة السويسرية والتقليدية.
المخارط التقليدية: تتطلب المخارط التقليدية عادةً عملية واحدة في كل مرة، مع تغيير الأدوات لكل خطوة، مما يزيد من زمن الدورة الإجمالي. اعتمادًا على مدى تعقيد الجزء، قد تكون هناك حاجة لعمليات إضافية وتغييرات في الأدوات.
المخارط من النوع السويسري: تم تصميم الماكينات السويسرية لتحقيق كفاءة عالية، وقادرة على أداء عمليات تصنيع متعددة في دورة واحدة. بفضل القدرة على استخدام 7 إلى 13 محورًا (مقارنة بـ 2 إلى 5 محاور في المخارط التقليدية)، يمكن للمخارط السويسرية تقليل أوقات الدورة بشكل كبير، خاصة بالنسبة للأشكال الهندسية المعقدة. كما أن التغذية التلقائية لقضبان المواد تقلل من وقت التوقف، مما يجعل المخارط السويسرية مثالية للإنتاج الضخم.
5. سائل التبريد: اختلافات التزييت
يختلف اختيار سائل التبريد أيضًا بين الخراطة السويسرية والخراطة التقليدية.
المخارط التقليدية: عادةً، تُستخدم سوائل التبريد ذات الأساس المائي للمساعدة في تبديد الحرارة وتقليل الاحتكاك أثناء التصنيع.
المخارط من النوع السويسري: تستخدم الخراطة السويسرية سوائل تبريد ذات أساس زيتي، والتي على الرغم من انخفاض سعتها الحرارية مقارنة بالماء، إلا أنها توفر تزييتًا فائقًا. يقلل هذا من الاحتكاك، ويقلل من توليد الحرارة، ويساعد في منع تآكل الأدوات. كما توفر سوائل التبريد ذات الأساس الزيتي حماية إضافية ضد الصدأ، مما يطيل عمر كل من الأدوات والماكينة.
6. المعالجة البعدية: متطلبات التشطيب
هناك اختلاف رئيسي آخر وهو الحاجة إلى المعالجة البعدية بعد التصنيع.
المخارط التقليدية: قد تتطلب الأجزاء المنتجة على المخارط التقليدية عمليات تشطيب ثانوية إضافية، مثل التلميع أو التجليخ أو إزالة النتوءات، خاصة إذا كان الجزء ذو تفاوتات ضيقة أو ميزات معقدة.
المخارط من النوع السويسري: المخارط السويسرية قادرة على إنتاج أجزاء بدقة استثنائية وتشطيبات ناعمة، مما يقلل أو حتى يلغي الحاجة إلى عمليات التشطيب الثانوية. هذا ذو قيمة خاصة في صناعات مثل الطيران والأجهزة الطبية، حيث تكون جودة الجزء ودقته أمرًا بالغ الأهمية.
7. التكلفة: الاستثمار الأولي مقابل التوفير طويل الأجل
تعتبر تكلفة المعدات اعتبارًا مهمًا عند الاختيار بين الخراطة السويسرية والخراطة التقليدية.
المخارط التقليدية: عادةً ما تكون المخارط التقليدية أقل تكلفة مقدمًا، لأنها أبسط في التصميم وتتطلب ميزات معقدة أقل.
المخارط من النوع السويسري: المخارط السويسرية، نظرًا لميزاتها المتقدمة، عادةً ما تكون أكثر تكلفة مقدمًا. ومع ذلك، عند استخدامها للإنتاج عالي الحجم للأجزاء المعقدة، يمكن أن تكون أكثر اقتصادًا على المدى الطويل. غالبًا ما يعوض القدرة على أداء عمليات متعددة في دورة واحدة وتقليل وقت التصنيع الاستثمار الأولي الأعلى.
حركة قطعة العمل: على عكس المخارط التقليدية حيث تكون قطعة العمل ثابتة وتتحرك أداة القطع، في الخراطة السويسرية، يتم تغذية قطعة العمل نحو أداة القطع، التي تظل ثابتة. يتحرك الجزء على طول المحور Z، مما يسمح بقطع دقيقة للغاية، خاصة في الأجزاء ذات الأقطار الصغيرة والأطوال الطويلة.
الدقة العالية: ماكينات الخراطة السويسرية قادرة على تحقيق تفاوتات ضيقة جدًا، غالبًا في نطاق الميكرومتر، مما يجعلها مثالية لصناعات مثل الطيران والأجهزة الطبية والإلكترونيات والسيارات، حيث تكون الدقة أمرًا بالغ الأهمية.
الأشكال الهندسية المعقدة: الخراطة السويسرية مثالية للأجزاء ذات الميزات المعقدة، مثل الخيوط الدقيقة والأخاديد والثقوب المتقاطعة، وهي فعالة بشكل خاص لإنتاج الأجزاء ذات نسبة الطول إلى القطر العالية.
دقة عالية: تفوق الخراطة السويسرية دقة المخارط التقليدية ذات رأس الغراب الثابت، خاصة للأجزاء الصغيرة والمعقدة.
الأجزاء الصغيرة ونسب الطول إلى القطر العالية: هذه الطريقة مناسبة بشكل خاص لخراطة الأجزاء ذات الأشكال الطويلة والرفيعة، حيث يمكنها التعامل مع نسب الطول إلى القطر العالية.
الكفاءة: تتيح الخراطة السويسرية إنتاجًا عالي الحجم لأجزاء دقيقة مع الحد الأدنى من هدر المواد وتغييرات أقل في الأدوات.
تُستخدم الخراطة السويسرية على نطاق واسع في الصناعات التي تتطلب أجزاء صغيرة وعالية الدقة ومعقدة. إن قدرتها على إنتاج مكونات ذات تفاوتات ضيقة وميزات معقدة تجعلها مثالية للتطبيقات حيث تكون الدقة أمرًا بالغ الأهمية. فيما يلي بعض التطبيقات الرئيسية للخراطة السويسرية:
1. الأجهزة الطبية
تُستخدم الخراطة السويسرية على نطاق واسع في إنتاج المكونات الطبية نظرًا لقدرتها على تصنيع أجزاء صغيرة ومعقدة وعالية الدقة مطلوبة للأدوات والغرسات الطبية. تشمل التطبيقات الشائعة:
الأدوات الجراحية (مثل المشارط والملاقط)
الغرسات (مثل مفاصل صناعية وغرسات أسنان)
الإبر والقسطرة (مثل إبر الحقن ومكونات القسطرة الوريدية)
الأجهزة العظمية (مثل البراغي والصفائح)
الموصلات الطبية والمبيتات للأجهزة الإلكترونية
2. الطيران
تتطلب صناعة الطيران أجزاء ذات تفاوتات ضيقة للغاية وموثوقية عالية. تُستخدم الخراطة السويسرية لإنتاج مكونات صغيرة ومعقدة مثل:
المثبتات (مثل البراغي والمسامير والبراشيم)
مكونات محرك الطائرة (مثل ريش التوربين وحقن الوقود)
مكونات جهاز الهبوط
أجزاء الصمامات الدقيقة (مثل منظمات الضغط وصمامات الفحص)
3. الإلكترونيات
الخراطة السويسرية ضرورية لإنتاج المكونات الإلكترونية الصغيرة والمعقدة المست
